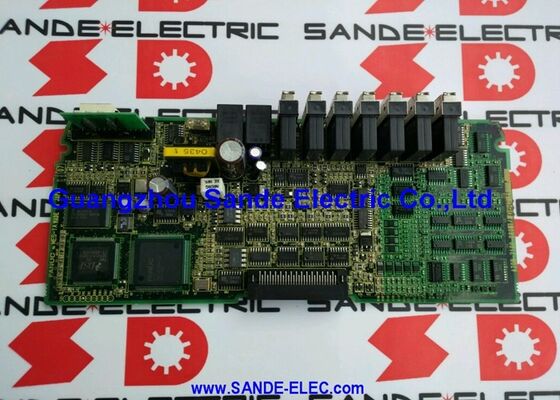

FANUC A20B-2002-0210 | لوحة واجهة Power C / HSSB — لوحة اتصال CNC بالكمبيوتر عبر ناقل تسلسلي عالي السرعة، سلسلة A20B-2002، منشأ ياباني

نظرة عامة

إن FANUC A20B-2002-0210 هي لوحة واجهة HSSB (ناقل تسلسلي عالي السرعة) — وهي الأجهزة التي تجعل بنيات FANUC "Power C" و Open CNC ممكنة. لفهم سبب أهمية هذه اللوحة، من المفيد فهم ما تم تصميم HSSB للقيام به.

بحلول منتصف إلى أواخر التسعينيات، أدركت FANUC أن مصنعي أدوات الآلات والمستخدمين النهائيين يرغبون بشكل متزايد في دمج قدرات الحوسبة القياسية لأجهزة الكمبيوتر الشخصية جنبًا إلى جنب مع التحكم في الوقت الفعلي لـ CNC — لواجهات المشغل المخصصة، وبث برامج DNC من خوادم أرضية المصنع، وجمع بيانات الإنتاج، وإدارة عمر الأداة، وتكامل العمليات.

كان التحدي هو أن ناقلات توسعة الكمبيوتر الشخصي القياسية (ISA، PCI) لم تستطع تلبية متطلبات زمن الاستجابة في الوقت الفعلي لتبادل بيانات CNC، وكانت المنافذ التسلسلية القياسية (RS-232) بطيئة جدًا لنقل البرامج الكبيرة. كان رد FANUC هو HSSB — ناقل تسلسلي خاص مصمم خصيصًا للاتصال الحتمي وعالي النطاق الترددي بين CNC من FANUC وجهاز كمبيوتر متواجد في نفس الموقع.

إن A20B-2002-0210 هي أجهزة جانب CNC لاتصال HSSB هذا. يتم تثبيتها في اللوحة الخلفية لنظام CNC (أو في فتحة مخصصة على مجموعة بطاقات واجهة FANUC) وتدير بروتوكول الناقل التسلسلي على جانب CNC من الرابط.

يتم خدمة جانب الكمبيوتر الشخصي بواسطة بطاقة واجهة HSSB مصاحبة (عادةً بطاقة ISA أو PCI مثبتة في الكمبيوتر الشخصي) — معًا، تنشئ اللوحتان قناة اتصال مخصصة بين بيئة المعالجة في الوقت الفعلي لـ CNC ونظام التشغيل العام للكمبيوتر الشخصي.

المواصفات الرئيسية

HSSB — ما هو ولماذا كان مطلوبًا

كان الناقل التسلسلي عالي السرعة هو حل FANUC لفجوة التكامل بين معالجة CNC في الوقت الفعلي وتطبيقات المشغل المستندة إلى الكمبيوتر الشخصي.

على عكس طرق الاتصال القياسية لـ CNC (RS-232 بسرعة 9.6–38.4 كيلوبت في الثانية، أو بطاقة ذاكرة PCMCIA لنقل البرامج)، وفر HSSB:

زمن استجابة حتمي: يضمن بروتوكول HSSB نقل بيانات حالة CNC (موضع الماكينة، سرعة المغزل، الإنذارات، عداد البرنامج) إلى الكمبيوتر الشخصي في غضون وقت محدود — وهو أمر بالغ الأهمية لتطبيقات واجهة المشغل المخصصة التي يجب أن تعرض حالة الماكينة في الوقت الفعلي دون تأخير ملحوظ.

نطاق ترددي عالٍ: يعمل HSSB بسرعات أعلى بأضعاف من RS-232، مما يسمح بنقل برامج CNC الكبيرة من خادم DNC إلى ذاكرة البرنامج الخاصة بـ CNC في ثوانٍ بدلاً من دقائق.

بيانات في الوقت الفعلي ثنائية الاتجاه: ليس مجرد نقل برنامج — يسمح HSSB لتطبيق الكمبيوتر الشخصي بقراءة وكتابة معلمات CNC وإشارات PMC وحالة الماكينة في الوقت الفعلي تقريبًا، مما يتيح تطبيقات مراقبة العمليات المتطورة والتحكم التكيفي وجمع بيانات الماكينة.

برنامج متكامل: وفرت FANUC مكتبة برامج (FANUC HSSB API) لجانب الكمبيوتر الشخصي، مما يسمح لمصنعي أدوات الآلات ومدمجي الأنظمة بكتابة تطبيقات مخصصة بلغة C أو C++ تتواصل مباشرة مع CNC عبر اتصال HSSB.

بنية Power C — سياق التكامل

يشير تصنيف "Power C" في وصف A20B-2002-0210 إلى مفهوم تكامل نظام FANUC محدد حيث تعمل أجهزة CNC (مع تثبيت A20B-2002-0210) جنبًا إلى جنب مع جهاز كمبيوتر شخصي مخصص (عادةً كمبيوتر صناعي مثبت في نفس الخزانة أو مجاور لها) يقوم بتشغيل برنامج Open CNC من FANUC. في هذا التكوين:

يتعامل CNC من FANUC مع جميع وظائف الوقت الفعلي — الاستيفاء، والتحكم في السيرفو عبر FSSB، وتنفيذ سلم PMC، وإدارة مدخلات/مخرجات الماكينة — على مستوى الأجهزة، مع ضمانات الأداء في الوقت الفعلي التي يتطلبها ذلك.

يتعامل الكمبيوتر الشخصي المتصل مع الوظائف غير المتعلقة بالوقت الفعلي ولكنها كثيفة الحساب — واجهة المشغل الرسومية مع عرض مسار الأداة، وخادم برامج DNC (بث البرامج الكبيرة من شبكة المصنع إلى CNC)، ونظام تسجيل بيانات الماكينة، وأي تطبيق مخصص لباني الماكينة يتطلب نظام تشغيل كامل (Windows، عادةً) بدلاً من البيئة المحدودة المتاحة في واجهة مشغل CNC الخاصة.

إن A20B-2002-0210 هي الأجهزة المادية التي تجعل هذه البنية المتوازية ممكنة — إنها رابط الاتصال الذي يعمل دائمًا والذي يضمن بقاء بيئتي المعالجة متزامنتين.

أوضاع الفشل والأعراض

عند فشل A20B-2002-0210، تكون الأعراض خاصة برابط اتصال HSSB:

يفقد برنامج الكمبيوتر الشخصي الاتصال بـ CNC: يعرض تطبيق Open CNC أو Power C على الكمبيوتر الشخصي رسالة "فقد الاتصال بـ CNC" أو "خطأ HSSB"، على الرغم من أن CNC نفسه يستمر في العمل بشكل طبيعي من خلال لوحة المشغل الخاصة به.

يفشل نقل برنامج DNC: لا يمكن إرسال البرامج التي تم نقلها سابقًا من الكمبيوتر الشخصي إلى CNC عبر HSSB — إما أن يُظهر CNC عدم وجود نشاط DNC أو يولد خطأ في الاتصال.

يتجمد عرض البيانات في الوقت الفعلي: يتوقف عرض موضع المحور ومؤشر سرعة المغزل وعرض الإنذار في واجهة مشغل الكمبيوتر الشخصي عن التحديث — تم قطع تدفق بيانات HSSB من CNC إلى الكمبيوتر الشخصي.

اتصال متقطع: بشكل أكثر شيوعًا من الفشل التام، تظهر A20B-2002-0210 على شكل انقطاعات متقطعة في الاتصال، خاصة بعد تشغيل الخزانة لعدة ساعات (مما يشير إلى فشل مكون متعلق بالحرارة يحدث فقط عندما تصل اللوحة إلى درجة حرارة التشغيل).

أسئلة وأجوبة

س 1: هل يمكن استخدام FANUC HSSB (A20B-2002-0210) مع أجهزة الكمبيوتر الحديثة التي تعمل بنظام Windows 10 أو أحدث؟

تتطلب واجهة HSSB بطاقة HSSB مصاحبة لجانب الكمبيوتر الشخصي (لوحة ISA أو PCI منفصلة) ومكتبة برامج HSSB من FANUC. عادةً ما لا تحتوي أجهزة الكمبيوتر الحديثة على فتحات ISA، وقد تفتقر بطاقات HSSB من نوع PCI إلى برامج تشغيل متوافقة مع Windows 10/11. معظم أنظمة FANUC المستندة إلى HSSB التي يتم مواجهتها اليوم تعمل على أجهزة كمبيوتر صناعية أقدم تعمل بنظام Windows XP أو أنظمة تشغيل أقدم — استبدال الكمبيوتر الشخصي في نظام HSSB هو مشروع هندسي كبير قد يتطلب دعم FANUC لتحديد خيار واجهة من الجيل الحالي متوافق (توجد بدائل قائمة على Ethernet لـ HSSB في أجيال CNC الأحدث من FANUC).

س 2: هل A20B-2002-0210 هي نفسها لوحات HSSB القياسية (A20B-8001-0290، A20B-8001-0581)؟

لا. قد تخدم لوحات HSSB من سلسلة A20B-8001-0XXX و A20B-2002-0210 وظائف مماثلة (اتصال تسلسلي من CNC إلى الكمبيوتر الشخصي) ولكنها أجيال وتكوينات أجهزة مختلفة ضمن نطاق منتجات FANUC.

تميل سلسلة A20B-8001 إلى أن تكون لوحة جانب الكمبيوتر الشخصي من نوع ناقل ISA، بينما تم تحديد A20B-2002-0210 على أنها لوحة واجهة Power C / HSSB على جانب CNC. قم بتأكيد رقم الجزء المحدد المطلوب من وثائق النظام أو ملصق اللوحة المثبتة قبل طلب بديل.

س 3: هل يمكن لـ CNC الاستمرار في العمل للتصنيع إذا فشلت A20B-2002-0210؟

نعم، في معظم التكوينات. يخدم رابط HSSB وظائف تكامل الكمبيوتر الشخصي (واجهة المشغل، DNC، جمع البيانات) — يتم التعامل مع وظائف الوقت الفعلي الأساسية لـ CNC (التحكم في السيرفو، سلم PMC، مدخلات/مخرجات الماكينة) بواسطة لوحة وحدة المعالجة المركزية الرئيسية وأجهزة التحكم في السيرفو، والتي تعمل بشكل مستقل عن HSSB.

إذا فشلت A20B-2002-0210، يفقد الكمبيوتر الشخصي اتصاله بـ CNC، ولكن يمكن للماكينة عادةً الاستمرار في تشغيل البرامج المحملة بالفعل في ذاكرة CNC باستخدام لوحة MDI/المشغل الخاصة بـ CNC.

سيكون بث DNC للبرامج الجديدة من الكمبيوتر الشخصي إلى CNC غير متاح حتى يتم استبدال لوحة HSSB.

س 4: ما هي الأسباب الأكثر شيوعًا لفشل A20B-2002-0210 في الأنظمة المثبتة؟

يعد تدهور المكثفات الإلكتروليتية في قسم إمداد الطاقة للوحة هو وضع الفشل الأكثر شيوعًا المرتبط بالعمر — تتطلب دوائر التكامل (ICs) لواجهة الناقل التسلسلي عالية السرعة جهود إمداد DC نظيفة ومستقرة، وحتى الزيادات الطفيفة في مقاومة ESR للمكثفات يمكن أن تسبب مشاكل في سلامة الإشارة في رابط HSSB.

يمكن أن تتدهور مكونات مرسل/مستقبل الألياف الضوئية لـ HSSB (إذا كانت اللوحة تستخدم الألياف الضوئية لرابط HSSB) بمرور الوقت، مما يقلل من خرج الطاقة البصري ويؤدي في النهاية إلى أخطاء في الاتصال في الظروف الهامشية.

يعد تلف ESD أثناء صيانة الكمبيوتر الشخصي (إذا كان الكمبيوتر الشخصي وخزانة CNC متصلين وتم فتح أحدهما بإهمال) سببًا شائعًا مدفوعًا بالحدث.

س 5: هل يلزم عمل نسخة احتياطية من بيانات CNC قبل استبدال A20B-2002-0210؟

A20B-2002-0210 هي لوحة واجهة — لا تخزن أي بيانات مستخدم CNC (معلمات، برامج، إزاحات). استبدالها لا يؤثر على أي بيانات مخزنة في وحدات SRAM أو FROM الخاصة بـ CNC.

ومع ذلك، إذا كان تكوين برنامج الكمبيوتر الشخصي يتضمن إعدادات خاصة بـ HSSB (رقم قناة CNC، عنوان الاتصال، أو ما شابه ذلك)، فقد تحتاج هذه الإعدادات في تطبيق الكمبيوتر الشخصي إلى التحقق أو إعادة التكوين بعد استبدال الأجهزة.

يتطلب جانب CNC عدم استعادة البيانات بعد استبدال لوحة HSSB.
