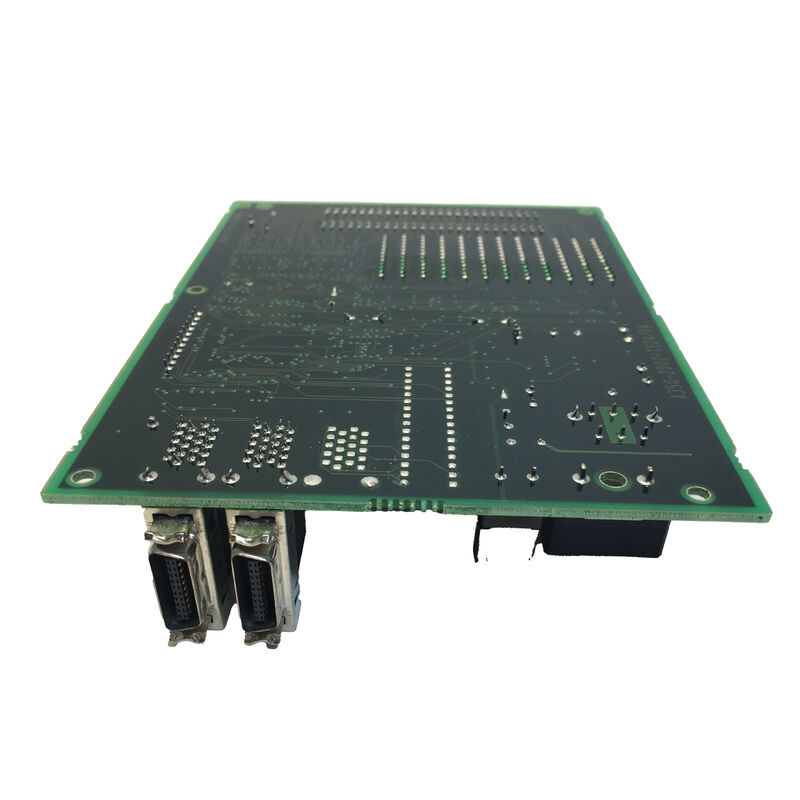

المستخدم FANUC A20B-2002-0260 A20B20020260 A2OB-2OO2-O26O

FANUC A20B-2002-0260 ∙ لوحة الـ PCB ∙ A20B-2002 سلسلة بطاقة واجهة CNC ، قطعة احتياطية الأتمتة الصناعية ، اليابان

نظرة عامة

الـFANUC A20B-2002-0260ينتمي إلى عائلة ألواح الدوائر المطبوعة A20B-2002 واحدة من سلسلة PCB الأكثر انتشارًا من FANUC عبر خطوط منتجات وحدة التحكم CNC ومضخم الخدمة وواجهة المشغل.

وقد غطت سلسلة A20B-2002 تاريخياً مجموعة واسعة من الألواح الوظيفية داخل بنية نظام FANUC:من الاتصالات المتبادلة للصفحة الخلفية وألواح إدخال / إخراج لوحة المشغل إلى تحكم مكبر الخدمة وبطاقات واجهة الاتصالات عالية السرعة.

كل إضافة في رقم A20B-2002-XXXX تتوافق مع وظيفة محددة وتوليد النظام المستهدف.

تم تصميم عائلة A20B-2002 خلال الفترة التي كانت فيها بنية CNC في FANUC تتطور بسرعةإدخال الحافلات الخدمية FSSB بالألياف البصرية، والتكامل المتزايد لواجهات المشغل القائمة على أجهزة الكمبيوتر الشخصية دفعت جميعها إلى توسيع محفظة من A20B-2002 PCBs المتغير.

وبالتالي تمثل هذه الأسرة واحدة من أكثر أشكال لوحات FANUC تنوعًا تقنيًا ، حيث تؤدي أدوار حاسمة في الأنظمة التي لا تزال تعمل في منشآت التصنيع في جميع أنحاء العالم.

كلوحة أصلية من تصنيع FANUC من اليابان ، تم تصميم A20B-2002-0260 وإنتاجه وفقًا لمعايير جودة FANUC الصناعيةلحام مكونات SMT عالي الموثوقية، ومطليات مطلية مطابقة عند الاقتضاء لمقاومة الرطوبة والتلوث المحمول بالهواء الموجود في بيئات آلة أدوات نموذجية.

عامل الشكل المدمج لللوحة متسق مع فلسفة تصميم المكونات المتصلة بسلسلة A20B-2002 ، مما يسمح بالتركيب وإزالتها دون إزعاج اللوحات المجاورة في رف التحكم CNC.

سياق سلسلة A20B-2002

عائلة لوحات A20B-2002 تقع ضمن بنية رقمية A20B الأكبر في FANUC ،الذي يمتد على محفظة منتجات FANUC بأكملها من أجهزة CNC في أوائل الثمانينيات إلى أنظمة الروبوتات و CNC في العقد 2000.

داخل سلسلة A20B-2002 الفرعية ، تلبي المتغيرات المجاورة وظائف موثقة جيدًا في مجموعة منتجات FANUC:لوحات واجهة إدخال/إخراج لوحة المشغل لإدارة تبادل الإشارات بين أزرار الجهاز و CNC PMC، أجهزة التحكم في مكبرات الخدمة التي تولد إشارات بوابة PWM لمراحل محركات IGBT ، ولوحات واجهة الاتصالات عالية السرعة التي تمكن من نقل البيانات المتسلسلة من CNC إلى PC.

يضع الـ -0260 هذا اللوح ضمن جيل من طرازات A20B-2002 التي تعالج متطلبات الاتصال المتزايدة ومتطلبات الإدخال والخروج لأنظمة CNC من عصر التصنيع في التسعينات.

FANUC's engineering approach during this period consistently prioritised backward compatibility within product generations while extending functional capability — a philosophy reflected in the A20B-2002 series' modular، تصميم الشاشة.

الخصائص الرئيسية

معايير جودة PCB الصناعية

تعكس معايير تصنيع FANUC لعائلة لوحات A20B-2002 متطلبات تشغيل CNC الصناعي على مدار الساعة.أدوات الآلات التي تعمل على أجهزة التحكم في FANUC تعمل عادة في نوبتين أو ثلاث بدون إيقاف التشغيل، مما يضع متطلبات حرارية وكهربائية مستمرة على مكونات PCB في خزانة CNC.

تم تصميم A20B-2002-0260 ، باعتبارها لوحة مصنعة من FANUC لتحمل هذه الظروف: نطاقات درجة الحرارة التشغيلية المناسبة لغرف CNC مغلقة (عادة 0 °C إلى 55 °C) ،تحمل الرطوبة للبيئات الصناعية غير المكثفة، وعصمة EMI مناسبة للقرب من ضوضاء التبديل محرك الخدمة وكابلات المحرك عالية التيار.

يلتزم اختيار المكونات على لوحات سلسلة A20B-2002 بمعيار FANUC في تفضيل وحدات IC من الدرجة الصناعية مع نطاقات درجة حرارة تشغيل واسعة.ومكثفات الكهربائيات المصنفة للظروف الحرارية داخل خزانات CNC.

رصيف PCB متعدد الطبقات ، مع طائرات الطاقة الداخلية لتوزيع الجهد المستقر وطبقات إشارات المعوقة المسيطرة للإشارات الرقمية عالية السرعة.

المشتريات والتحقق من التوافق

عند الحصول على أي لوحة A20B-2002-XXXX لاستبدالها ، من الضروري تأكيد رقم الجزء الدقيق ?? بما في ذلك الحرف اللاحق الكامل المكون من أربع أرقام وأي علامة مراجعة البرمجيات الثابتة على ملصق اللوحة.

لوحان A20B-2002 مع أرقام اللاحقة المختلفة قد تبدو متشابهة جسديًا (نفس عامل الشكل ، تشكيل رابط مماثل) ولكنهما يخدمان وظائف مختلفة تمامًا في أنظمة CNC مختلفة.

يحدد دليل صيانة النظام المضيف اللوحة المحددة وموقع الفتحة بشكل لا لبس فيه ؛ يجب أن يكون هذا دائمًا المرجع الأساسي عند شراء بديل.

الأسئلة الشائعة

س1: كيف يتم تحديد اللوحة البديلة الصحيحة A20B-2002-0260 عندما تكون اللوحة الأصلية تالفة جداً لقراءة ملصقها؟

يحتوي دليل صيانة نظام CNC المضيف أو الروبوت على قائمة أجزاء تحدد كل لوحة من خلال موقع الفتحة أو خليج الوحدة. هذه هي المرجعية النهائية.وثائق صانع أداة الماكينة وشاشة تكوين نظام CNC قد تحدد أيضا لوحات الخيار المثبتة.

إذا كان الدليل غير متاح،يمكن لمهندس خدمة FANUC أو مركز إصلاح متخصص تحديد اللوحة من وصلات السلك في النظام والتكوين المعروف لمراقب CNC أو الروبوت.

س2: هل يمكن إصلاح A20B-2002-0260، أم يجب استبدالها مباشرة؟

إصلاح المكونات ممكن من خلال مراكز إصلاح متخصصة في FANUC مجهزة بمعدات اختبار مناسبة.تدهور المكثفات الكهربائية المرتبطة بالعمر، فشل IC المعزول من أحداث ESD ، ومسامير الاتصال التالفة كلها قابلة للإصلاح على مستوى المكونات.

يمكن أن يؤدي التلف المادي في اللوحات من الحريق الكهربائي ، أو الدائرة القصيرة المتواصلة ، أو دخول الرطوبة إلى جعل اللوحة غير قابلة للإصلاح الاقتصادي.

تقييم متخصص عند استلام اللوحة يحدد المسار المناسب لإصلاح أو استبدال أو استبدال.

السؤال 3: هل يقوم A20B-2002-0260 بتخزين أي بيانات خاصة بالجهاز يجب حفظها قبل إزالتها؟

يعتمد ذلك على الدور الوظيفي المحدد لللوحة في النظام المضيف. معظم لوحات الواجهة وإدخال / إخراج في سلسلة A20B-2002 غير ذات حالةأو تخزين البرامج، ويمكن استبدالها بدون نسخة احتياطية من البيانات.

إذا كانت اللوحة تخدم وظيفة تنطوي على بيانات تكوين مخزنة (مثل عناوين عقدة الحافلة الميدانية أو معايير الاتصال) ، يجب تسجيل هذه البيانات قبل إزالتها.تأكيد وظيفة اللوحة في دليل صيانة النظام المضيف سوف يوضح ما إذا كان هناك حاجة إلى نسخة احتياطية للبيانات.

السؤال 4: ما هي الاحتياطات المتعلقة بتشغيل ESD المطلوبة لـ A20B-2002-0260؟

جميع أقراص FANUC PCB في سلسلة A20B-2002 تحتوي على CMOS و Bipolar logic ICs التي تكون عرضة للتفريغ الكهربائي الجامد.على سجادة آمنة من ESD، في بيئة خاضعة لسيطرة ESD.

نقل وتخزين في عبوات مضادة للثبات. لا تضع اللوحة على الأسطح العادية أو الورق المقوى أو عبوات البلاستيك.قد يكون تلف ESD خفيًا ، ويمكن أن يفشل لوحة تبدو تعمل بعد حدث ESD قبل الأوان أثناء التشغيل..

السؤال 5: هل يمكن الوثوق بطاقة A20B-2002-0260 المعاد تجديدها أو الزائدة في صيانة آلة الأدوات الحرجة للإنتاج؟

لوحة تم تجديدها أو الفائض من أخصائي FANUC ذي السمعة الطيبة هي خيار قابل للحياة ويتم استخدامه على نطاق واسع لصيانة النظام القديم.

مؤشرات الجودة الرئيسية: منهجية اختبار المورد (يجب اختبار اللوحة على نظام FANUC أو جهاز اختبار متوافق ، وليس مجرد فحص بصري)فترات الضمان (12 شهرا هو معيار الصناعة للوحات FANUC المجددة)، وأي دليل على التحديث المنهجي للمكونات (استبدال المكثفات هو أهم عنصر خدمة مرتبط بالعمر).

لوحات من الآلات المقطوعة من الخدمة مع تاريخ تشغيلي موثق ، تم اختبارها وضمانها من قبل أخصائي ، تحمل مخاطر مقبولة لنشر الإنتاج.
