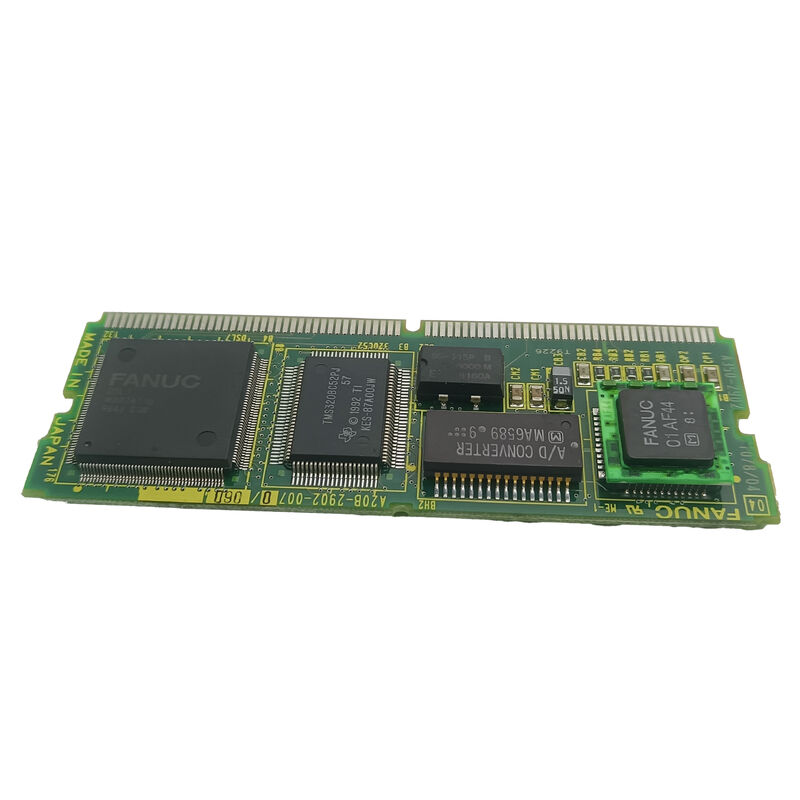

Fanuc A20b-2902-0180 وحدة سيرفو A20B20020810 A2OB-2OO2-O81O

FANUC A20B-2902-0180 ∙ وحدات التحكم في الأجهزة الحاسوبية ∙ سلسلة A20B-2902 ، لوحة واجهة أجهزة التحكم في الأجهزة الحاسوبية ، قطع غيار صناعية CNC ، اليابان

نظرة عامة

الـFANUC A20B-2902-0180belongs to the A20B-2902 product family — a series of compact plug-in servo control modules that serve as the bridge between the CNC system's central processing board and the servo amplifier drive stages.

في بنية التحكم CNC من FANUC من أواخر الثمانينيات وحتى التسعينيات ، تم تثبيت وحدات سلسلة A20B-2902 عادة في فتحات مخصصة على لوحة وحدة المعالجة المركزية الرئيسية أو لوحة أم منفصلة ،توفير إشارة التكييف التناظرية أو الرقمية للقيادة الخدمية، استقبال إشارة التغذية الراجعة، وتنفيذ حلقة التحكم في المحور للمحاور التي يتم التحكم بها من قبل CNC.

The cross-reference A350-2902-T186/01 identifies a related assembly or sub-specification for this module — a common FANUC practice where the same functional board carries both an A20B PCB number and an A350 assembly reference، مع رقم A350 يحدد الجمعية الفرعية المدمجة التي قد تتضمن عناصر أجهزة أو برامج ثابتة إضافية إلى جانب PCB العارية.

رابطة "Soft 9070" تحدد جيل برنامج الخدمة المخصص لهذه الوحدةمع كل نسخة تم ضبطها لأنواع محركات محددة، دقة المشفر، ومعلمات حلقة التحكم.

يتم تخزين إصدار البرنامج في البرنامج الثابت على الوحدة نفسها ، وتكون التوافق بين إصدار برنامج الخدمة ونظام المحرك / الترميز المتصل شرطًا مهمًا للتثبيت.

مثل جميع لوحات سلسلة A20B-2902 ، A20B-2902-0180 هي وحدة تكنولوجيا التثبيت السطحي (SMT)والتي تمكن من العمل بشكل موثوق بها في بيئة الخزانة الكهربائية المغلقة في CNC.

يسمح عامل شكله المدمج بالتثبيت دون مساحة كبيرة في اللوحة مع توفير معالجة الخدمة في الوقت الحقيقي التي تتطلبها حركة CNC الحديثة.

المواصفات الرئيسية

عائلة A20B-2902 في السياق

The A20B-2902 series covers a wide range of servo-related PCBs in FANUC's CNC ecosystem — from two-axis digital servo control modules (like the A20B-2902-0070) to spindle interface modules (A20B-2902-0236)وحدات ذاكرة DRAM (A20B-2902-0630) ووحدات ذاكرة SRAM.

ما يوحد العائلة هو دورها كلوحات ابنة قابلة للشحن PCBs المدمجة التي تضع في مواقع محددة على مجموعات اللوحات الأم الأكبر من FANUC لإضافة أو توسيع قدرات النظام المحددة.

وضع A20B-2902-0180 داخل هذه العائلة كوحدة تحكم سيرفو يضعها في الجزء الحرج للحركة من نظام CNC.

Servo control modules in this era were responsible for taking the CNC CPU's computed axis positions (updated every interpolation cycle — typically every 1–8ms depending on the control generation) and executing the higher-frequency current and velocity control loops (at the PWM frequency، عادة 4 ٪ 8 كيلو هرتز) التي تترجم أوامر الموقف إلى عزم دوران المحرك.

هيكل التحكم الهرمي هذا - التداخل البطيء في وحدة المعالجة المركزية CNC ، حلقات الخدمة السريعة في وحدة الخدمة المخصصة - هو أساس بنية تحكم الخدمة في FANUC.

إصدار برنامج الخدمة وتوافق الوحدة

تعريف "Soft 9070" المرتبط بـ A20B-2902-0180 مهم. إصدارات برنامج FANUC servo تشفر معايير محرك محددة، معامل قانون التحكم،ومجموعات من الميزات التي تُصمم لجيل معين من محركات الخدمة ومصممين.

يتم مطابقة وحدة تشغيل Soft 9070 مع محركات الخدمة والمكيفات وتوليد نظام CNC الذي تم تصميمه له.

تثبيت وحدة التحكم بالخدمة مع إصدار البرمجيات غير المتوافقة على سبيل المثال ، استبدال وحدة مع رقم Soft مختلف عندما تكون هناك حاجة إلى إصدار محدد يمكن أن يؤدي إلى:تحديد القوة العكسي غير الصحيح (يتسبب في أن يعمل المحور بسرعة خاطئة لخطأ الموقف المحدد)، تفسير خاطئ لعد النبضات في الترميز (يتسبب في خطأ في حساب الموقف) ، أو ظروف الإنذار لأن إعدادات مكاسب حلقة الخدمة لا تتطابق مع الخصائص الميكانيكية للمحرك.

تأكيد توافق إصدار البرنامج قبل تثبيت A20B-2902-0180 استبدال هو مهم مثل تأكيد تطابق رقم الجزء المادي.

إشارات التشخيص وتحديد الأخطاء

أخطاء وحدة التحكم في FANUC في أنظمة CNC تظهر كرموز إنذار محددة من نظام servo. فئات الإنذار الشائعة التي تنطوي على وحدة التحكم في servo (بدلا من المحرك ، الكابل ،أو مرحلة الطاقة) تشمل:

إنذارات الاتصال بالخدمة:وحدة التحكم تتعامل مع الاتصال المتسلسل مع مكبرات الخدمة إذا فشلت دوائر الاتصال في الوحدة ، فإن CNC لا يمكن أن تتلقى حالة استعداد الخدمة ،مما يؤدي إلى إنذارات فشل في إطلاق الخدمة.

إنذارات الانحراف عن الموقع:If the servo module's position error register accumulates faster than the control loop can respond — caused by a failed gain stage or a corrupted control parameter set in the module's firmware — the CNC trips on excessive following error.

أخطاء متزامنة متعددة المحاور:لأن وحدة تحكم واحدة قد تخدم محاور متعددة (اعتمادا على تكوين CNC) ، عادة ما يظهر فشل وحدة التحكم على شكل إنذارات متزامنة على جميع المحاور التي تسيطر عليها.بدلا من خطأ محور واحد الذي هو أكثر عرضة لمشكلة المحرك أو الكابلات.

الأسئلة الشائعة

س1: كيف يتم تحديد إصدار برنامج الخدمة الصحيح (رقم Soft) لاستبدال A20B-2902-0180؟

يتم طباعة إصدار برنامج الخدمة على ملصق الوحدة الأصلية المثبتة ، أو يمكن العثور عليها في شاشة معلومات النظام في CNC (يمكن الوصول إليها من خلال مفتاح SYSTEM على لوحة MDI).وثائق صانع أداة الآلة تحدد أيضا نسخة البرنامج servo المطلوبة.

عند شراء جهاز استبدال A20B-2902-0180 ، يجب أن تتطابق إضافة مراجعة البرمجيات الثابتة على اللوحة (على سبيل المثال ، / 02A) مع الأصلي كلما أمكن.الإصدارات غير المتطابقة لبرنامج الخدمة يمكن أن تسبب إنذارات الخدمة أو سلوك محور غير صحيح.

س2: هل يمكن إصلاح A20B-2902-0180 على مستوى المكونات، أم أن الاستبدال هو الخيار الوحيد؟

إصلاح مستوى المكونات ممكن لمراكز إصلاح FANUC ذات الخبرة مع الوصول إلى أجهزة الاختبار ومعدات اختبار حمولة محرك الخدمة المناسبة.المواد الإصلاحية الشائعة على وحدات سلسلة A20B-2902 تشمل مكثفات SMD الكهربائية (متعلقة بالعمر)، ICs سطحية التثبيت التالفة من أحداث ESD، ومراقبي الجهد الفاشلة.

إن بناء SMT المدمج يتطلب أدوات إعادة تصنيع SMD الدقيقة والفنيين المهرة. بالنسبة للآلات الحرجة للإنتاج ، فإن لوحة التبادل التي تم اختبارها هي الطريق الأسرع.إصلاح مستوى المكونات هو الخيار الأكثر اقتصادية على المدى الطويل للمرافق ذات القدرة على الإصلاح.

السؤال 3: هل يحتاج جهاز A20B-2902-0180 إلى أن يكون متطابقًا مع لوحة CNC الرئيسية المحددة التي سيتم تركيبها عليها؟

نعم، بمعنى أن لوحة CNC الرئيسية يجب أن يكون لها فتحة خلفية متوافقة وبروتوكول واجهة لـ A20B-2902-0180.عدد الدبوسات، وبروتوكول الإشارة على تلك الدبوس يجب أن تتطابق جميعها.

بالإضافة إلى ذلك ، يجب أن يتعرف برنامج نظام CNC على إصدار الأجهزة المحدد للوحدة ويبدأ.

قبل تثبيت الغيار، تأكد من رقم جزء اللوحة الرئيسية CNC المستهدف والمنطقة التي تحتل الوحدة مقابل دليل صيانة CNC.

السؤال 4: ما هي الاحتياطات المتعلقة بـ ESD اللازمة عند التعامل مع A20B-2902-0180؟

A20B-2902-0180 يحتوي على CMOS و ICs ثنائي القطبية التي هي حساسة للتفريغ الكهربائي. دائما التعامل مع حزام معصم ESD متصلة إلى نقطة الأرض، على سجادة ESD آمنة،بعيدا عن الأقمشة الاصطناعيةوالسجاد وغيرها من المواد المولدة للستاتيك

نقل وتخزين الوحدة فقط في أكياس مضادة للثبات. لا تضع الوحدة على أسطح الورق المقوى العادية أو البلاستيك.

الضرر من الإصابة بـ ESD غالبا ما يكون خفياً، ويمكن أن يبدو أن اللوحة تعمل بعد حدوث حدث إصابة بـ ESD ولكنها تفشل قبل الأوان في غضون أيام أو أسابيع في ظل ظروف التشغيل.

السؤال 5: هذه الوحدة تحمل العلامة A350-2902-T186/01 هل هذا هو نفس الجزء مثل A20B-2902-0180؟

نعم، فانوك تستخدم ترقيم مزدوج للعديد من المكونات: الرقم A20B-XXXX-XXXX يحدد لوحة الدوائر المطبوعة العارية (PCB) ،في حين أن رقم A350-XXXX-XXXXX يحدد نفس المكون في سياق التجميع الفرعي أو تغليف الملحقات ، يمكن أن يتضمن اللوحة العارية بالإضافة إلى أي برنامج ثابت مزود من المصنع، أغطية واقية، أو الملحقات. لأغراض الشراء والاستبدال، يشير كلا الرقمين إلى نفس المنتج الوظيفي، ويمكن استخدام أي من الرقمين للحصول على البديل الصحيح.

تأكدي من الرقمين عند التواصل مع الموردين لتجنب الارتباك
