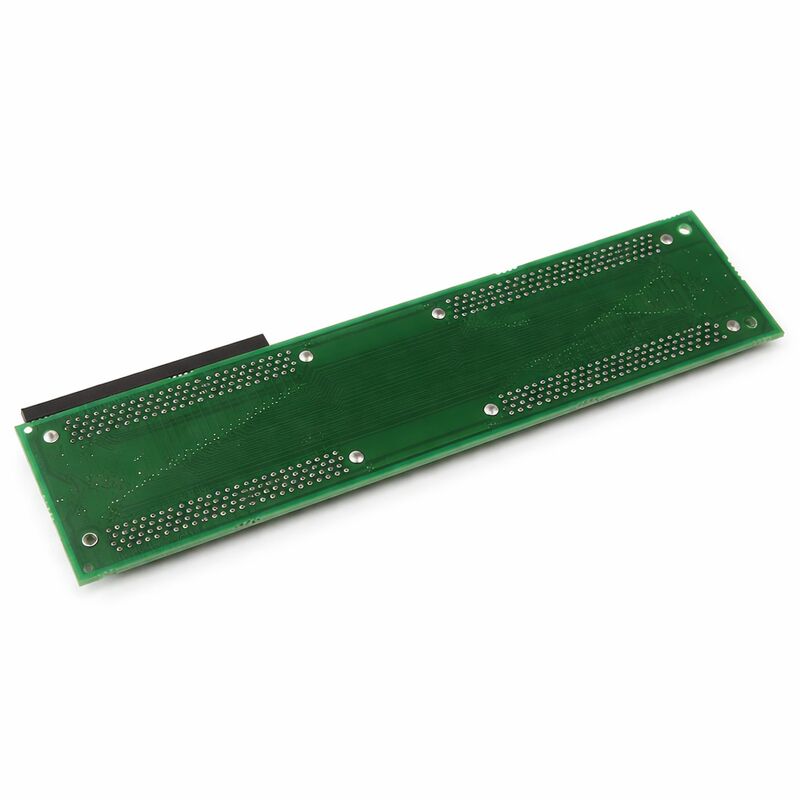

1 كمبيوتر محمول جديد Fanuc A20B-2002-0850 لوحة A20B20020850 A2OB-2OO2-O85O

FANUC A20B-2002-0850 A20B-2002 سلسلة 1-سلاوت خلفية الهيكل

فتحة واحدة، تصميم سلبي

A20B-2002-0850 هي لوحة خلفية ذات فتحة واحدة من سلسلة A20B-2002 من FANUC عائلة PCBات البنية التحتية للصندوق المستخدمة في بنية التحكم المنسقة لـ FANUC.لا تحتوي الجهاز الخلفي نفسه على برنامج ثابت ولا تنفذ أي معالجةإنه الأساس المادي والكهربائي لمفتاح وحدة تحكم واحدة: إنه يوجّه جهود التزويد إلى وحدة التحكم،يحمل إشارات الاتصال الحافلة بين الوحدة والسطح الخلفي الرئيسي للمرفق، وتوفر واجهة الاتصال الميكانيكية التي تتواجد فيها وحدة القيادة.

بنية FANUC الموحدة CNC تستخدم لوحات خلفية من عدد مختلف من الفتحات 1، 2،وثلاثة فتحات مشتركة داخل رف التحكم لإنشاء التكوين المحدد الذي يحتاجه صانع الآلاتحيث تتعامل A20B-2002-0850 مع فتحة واحدة بالضبط. حيث يتطلب تكوين الجهاز استيعاب خيار واحد أو وحدة توسيع واحدة ، بطاقة إدخال / إخراج إضافية ، واجهة اتصال ،لوحة خادم البيانات .

كيفية التعرف على عيب خلفية الصورة

عادة ما يتم تحديد فشل الطائرة الخلفية بشكل خاطئ على أنها فشل الوحدة لأن الأعراض تبدو متطابقةمما يشير إلى أن الوحدة نفسها فشلتالخطوة التشخيصية التي تفصل بين الاثنين: نقل وحدة المشتبه بها إلى فتحة معروفة جيدة من نفس النوع. إذا كانت وحدة تعمل في فتحة بديلة،الطائرة الخلفية للقاعة الأصلية هي مصدر الخطأ.

أسباب الفشل الشائعة:

• ارتداء العناصرمن إزالة و إعادة إدخال الوحدة بشكل متكرر تعطل إجهاد ربيع الاتصال ، مما يؤدي إلى أخطاء اتصال متقطعة
• آثار الشقوق في PCBمن الاصطدام الميكانيكي أو المسامير التركيبية المفرطة
• التلوثمن ضباب السائل التبريد أو الجسيمات المعدنية الدقيقة التي تغطي الثغرات العازلة ، مما يسبب تسربًا في التيار الذي يؤدي إلى إيقاف الحرارة أو إنذارات الطاقة

استبدال الطائرة الخلفية لا يتطلب أي نسخة احتياطية من البيانات، اللوحة لا تخزن أي شيء، استبدال اللوحة، إعادة تثبيت الوحدة، تشغيل

المواصفات الرئيسية

الأسئلة الشائعة

س1: كيف يمكنني تأكيد أن الطائرة الخلفية بدلاً من أن الوحدة معيبة؟

نقل الوحدة المشتبه بها إلى فتحة معروفة جيدة من نفس النوع في نفس جهاز التحكم. إذا كانت الوحدة تعمل بشكل صحيح في فتحة بديلة ، فإن الطائرة الخلفية للفتحة الأصلية هي مصدر الخطأ.إذا فشلت الوحدة في كلا الفتحين، فشلت الوحدة نفسها. يمكن أيضًا التحقق من استمرارية أثر الطاقة والإشارة في الطائرة الخلفية باستخدام دليل اتصال الأجهزة CNC للتأكد من سلامة الأثر دون الحاجة إلى وحدة احتياطية.

س2: هل استبدال A20B-2002-0850 يتطلب تغييرات في المعلمات؟

لا، لا تخزن المجموعة الخلفية أي بيانات وليس لديها معايير قابلة للتكوين بعد الاستبدال المادي، أعد تثبيت الوحدة، تشغيل، وتحقق من أن الوحدة تتواصل بشكل صحيح.لا تحتاج إلى أي تغييرات البرمجيات أو المعلمات ما لم يتم استبدال الوحدة نفسها في نفس الوقت.

السؤال 3: هل يمكن استخدام جهاز خلفي ذو فتحة 2 بدلاً من جهاز A20B-2002-0850 ذو فتحة 1؟

لا يوجد عدد مختلف من الفتحات لا يمكن استبدالها دون تعديلات مادية على هيكل الرف.يتناسب الطائرة الخلفية ذات الفتحة الواحدة مع المساحة المادية ومواقف الاتصالات المخصصة لموقف واحدلوحة 2 فتحات ستخلق عدم تطابق بعد مع الهيكل واللوحات المجاورة

السؤال 4: هل هناك خطر ESD عند التعامل مع الطائرة الخلفية السلبية؟

نعم، على الرغم من أنّه أقل من لوحة المعالج النشط، آثار النحاس وأيّ مكونات سلبية على السطح الخلفي لا تزال معرضة لخطر التفريغ الكهربائي.المقبض من جانب حواف اللوحة، وتجنب الانزلاق اللوحة على الأسطح غير مضادة للحرارة.

السؤال 5: إنّ الاتّصال على الطريق A20B-2002-0850 متضرّر جسديّاً، لكنّ الأثر يبدو سليماً. هل إصلاح الاتّصال فقط ممكن؟

إذا كان الضرر يقتصر على الجهاز الموصّل ‬ المسامير المنحنية، والغطاء المكسور، وفشل الاتصال الفردي ‬ يمكن إصلاح مستوى الجهاز الموصّل باستخدام أدوات إعادة العمل المناسبة.التحقق من عدم رفع أي من النحاس من علبة PCB أثناء حدث الفشلإذا تضررت المسامير، فإن استبدال الموصلات يصبح غير عملي واستبدال اللوحة الكاملة هو المسار الصحيح.
