| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2003-0810 |
رقم الجزء:A20B-2003-0810
المصنع:شركة فانوك (اليابان)
فئة المنتج:الـPCB لوحة خلفية / لوحة خلفية
المسلسل:A20B-2003

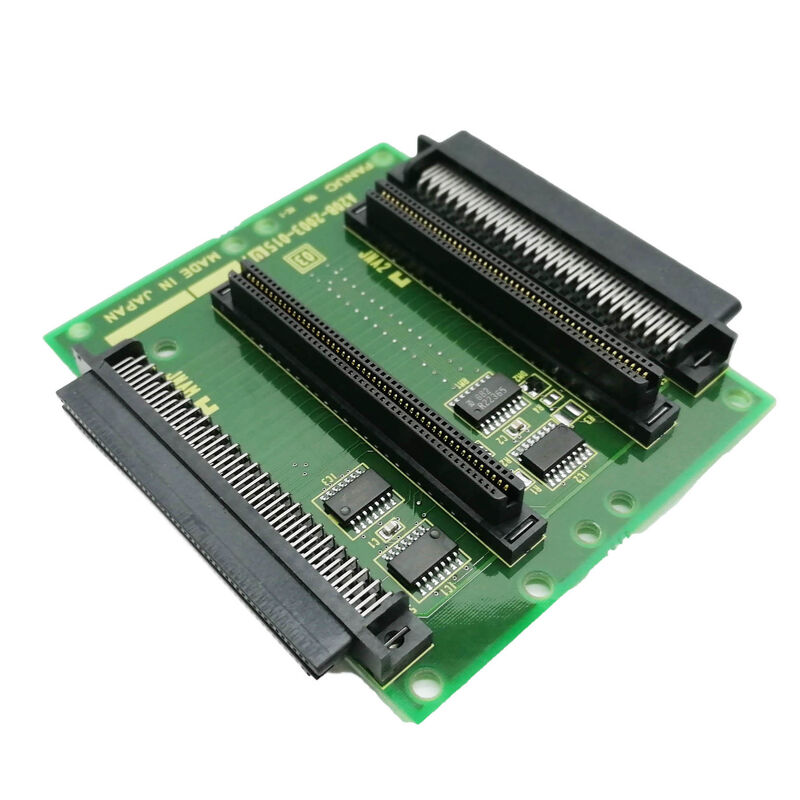

الـFANUC A20B-2003-0810هي لوحة خلفية ذات فتحة واحدة لوحدة 30i-A / 31i-A / 32i-A أساسية لنظام التحكم CNC من FANUC ودورها محدد بدقة داخل بنية الأجهزة من FANUC لهذه أجهزة التحكم الراقية.
الوحدة الأساسية 30i/31i/32i-A هي مجموعة إلكترونية تحكم مستقلة ، متميزة عن لوحة المشغل.
يضم لوحة وحدة المعالجة المركزية الرئيسية ، وإمدادات الطاقة ، ولوحة خلفية. تحدد اللوحة الخلفية عدد فتحات الخيار المتاحة في هذا التجميع. مع A20B-2003-0810 ، يكون هذا العدد واحدًا.مع لوحة بدون فتحة (A20B-2003-0600)مع لوحة ثنائية الفتحات (A20B-2003-0610) ، إنها اثنان.
فتحة واحدة توفرها A20B-2003-0810 كافية للعديد من المنشآت 30i/31i/32i-A.
تستخدم الآلة التي تحتاج إلى اتصال الحافلة الميدانية فتحة واحدة لوحة بروفيبوس الرئيسية أو DeviceNet.
الجهاز الذي يحتاج إلى اتصال شبكة مصنع يستخدمه للوحة الايثنر السريعة.
لوحة خيار واحدة هي تكوين شائع على الآلات حيث بنيت في واجهة FSSB الخدمة، فولاذ سلسلة، وصلة I / O،وتشمل بروتوكول إيثيرنت المدمج على اللوحة الرئيسية بالفعل جميع متطلبات الاتصال باستثناء بروتوكول إضافي واحد.
| المعلم | القيمة |
|---|---|
| العد السحري | 1 (منشأة توسيع واحدة) |
| CNC متوافق | سلسلة FANUC 30i-A، 31i-A، 32i-A |
| الهندسة المعمارية | لوحة خلفية الوحدة الأساسية |
| نوع اللوحة | مسطحة خلفية سلبية |
| عائلة مجلس الإدارة | A20B-2003 |
| الأجزاء ذات الصلة | A20B-2003-0600 (بدون فتحة) ، A20B-2003-0610 (ثلاثة فتحات) |
| الوضع | متاحة تم تجديدها |
| الأصل | اليابان |
تستخدم أجهزة تحكم FANUC Series 30i/31i/32i-A بنية وحدات حيث تكون الوحدة الأساسية هي رف تحكم مستقل.
اللوحة الخلفية هي العمود الفقري الهيكلي والكهربائي لهذه الوحدة.
داخل هيكل الوحدة الأساسية:
فتحة التوسع الفردية لـ A20B-2003-0810 تقبل لوحات من عائلة الخيارات A20B-8101 ، Profibus master (A20B-8101-0050) ، Profibus slave (A20B-8101-0100) ، DeviceNet master (A20B-8101-0220) ،DeviceNet slave (A20B-8101-0330)، الإيثانيت السريع (A20B-8101-0030) ، FL-net (A20B-8101-0031) ، وغيرها.
كل واحد يصل إلى فتحة التوسع ويتصل كهربائياً باللوحة الرئيسية للجهاز من خلال مسارات الحافلة في اللوحة الخلفية.
عند استبدال A20B-2003-0810 أو بناء وحدة أساسية 30i/31i/32i-A للتجديد ، يعتمد اختيار اللوحة الخلفية على عدد لوحات الخيارات التي يتطلبها التطبيق:
لا حاجة إلى لوحات خيارات:استخدم A20B-2003-0600 (بدون فتحة). تستخدم الآلة فقط الاتصال المدمج في اللوحة الرئيسية FSSB ، محور متسلسل ، وصلة I / O ،إثنترات متضمنة و لا خيارات إضافية للحافلات أو الاتصالات.
مطلوب لوحة خيار واحدة:استخدم A20B-2003-0810 (ساحة واحدة هذه اللوحة).
تتطلب الآلة خيار اتصال إضافي واحد بالضبط مثل Profibus أو DeviceNet أو FL-net أو Fast Ethernet.
هناك مطلوبين لجنة الخيارات:استخدم A20B-2003-0610 (2 فتحة). تتطلب الآلة خيارين إضافيين للاتصال في وقت واحد.
استخدام لوحة خلفية مع عدد أقل من فتحات من اللازم لا يترك مجالا لوحة الخيارات المطلوبة.
استخدام واحد مع المزيد من فتحات أكثر من اللازم لا يسبب أي مشاكل وظيفية - فتحة فارغة ببساطة يذهب غير مستخدم.
الأبعاد المادية للمبنى الأساسي للوحدة تحدد اللوحة الخلفية التي تناسب جسديا، لذلك تأكد دائمًا من تكوين المبنى قبل الطلب.
السؤال 1: كانت الوحدة الأساسية 30i-A تعمل مع لوحة خيار واحدة مثبتة. كانت اللوحة الخلفية تالفة. هل يجب أن أستخدم نفس A20B-2003-0810، أم يمكنني استخدام A20B-2003-0610 (2 فتحات) ؟
من الناحية الفيزيائية ، يمكن أن يحل A20B-2003-0610 (2 فتحة) محل A20B-2003-0810 (1 فتحة) إذا كان بيت الوحدة الأساسية يستوعب عامل الشكل المختلف لللوحة الخلفية.
يجب أن تناسب اللوحة الخلفية جسديًا الهيكل تم تصميم إصدارات FANUC للمباني حول عدد محدد من الفتحات.
تأكدي من أن رقم الجزء في العلبة يستوعب لوحة خلفية مزدوجة قبل استبدالها
من الناحية الوظيفية ، فإن وجود فتحة ثانية فارغة لا يسبب أي مشاكل ، يبقى لوحة الخيار في فتحة المستخدمة ولا يتم استخدام فتحة فارغة ببساطة.
السؤال الثاني: يحتوي جهاز التحكم 30i-A على لوحة رئيسية من PROFIBUS في فتحة التوسيع. هل يمكن استبدال اللوحة الخلفية دون إزالة لوحة PROFIBUS؟
قم بإزالة لوحة الخيارات من الفتحة قبل إزالة اللوحة الخلفية من الهيكل.
لوحة الخلفية ولوحة الخيارات هي مكونات منفصلة ويتم إزالة اللوحة الخلفية عن طريق فصل أجهزة تركيب الهيكل بينما يتم فصل لوحة الخيارات بشكل منفصل من رابط الفتحة.
إعادة التثبيت بترتيب عكسي: لوحة الخلفية أولاً، ثم لوحة الخيارات في فتحة التوسيع المتاحة.
السؤال 3: بعد استبدال A20B-2003-0810 ، يولد لوحة خيارات Profibus إنذارًا لم يكن موجودًا من قبل. ما الذي يجب التحقيق فيه؟
أخطاء إعادة التثبيت هي السبب الأكثر شيوعًا في إنذارات لوحة الخيارات بعد استبدال اللوحة الخلفية.
يمكن أن يجلس اللوح جزئيًا فقط في موصل الفتحة ، ويمكن أن ينتج عن موصل الحافة الذي يبدو أنه تم توصيله ولكن غير موجه أو مشغول جزئيًا هذا العرض بالضبط.
إعادة وضع اللوحة بثبات وبشكل متساو. تأكد أيضًا من أن جميع الكابلات الخارجية إلى اللوحة الخيارية (كابلات الشبكة Profibus ، إلخ) تم توصيلها بشكل صحيح بعد التبادل.
س4: ما هو الفرق بين "اللوحة الخلفية" المستخدمة في سلسلة 30i / 31i / 32i-A واللوحات الخلفية المستخدمة في أجهزة تحكم FANUC Series 16/18 السابقة؟
الوحدة الأساسية 30i / 31i / 32i-A تستخدم لوحة خلفية مضغوطة مصممة خصيصًا للهيكل المادي والكهربائي للمتحكمات الراقية من سلسلة i.
استخدمت أجهزة التحكم السابقة من السلسلة 16/18 تصاميم مختلفة للصفحة الخلفية مع عدد مختلف من الفتحات وأنواع الاتصالات وبنية الحافلات.
A20B-2003-0810 غير قابلة للتبادل مع ألواح خلفية من أجهزة التحكم من سلسلة 16/18. استخدم دائمًا اللوحة الخلفية المحددة لجيل و هيكل CNC المحدد.
السؤال 5: هل استبدال اللوحة الخلفية A20B-2003-0810 يتطلب أي نسخة احتياطية من البيانات أو تغييرات في المعلمات؟
لا، اللوحة الخلفية هي لوحة اتصال سلبية لا تخزن أي بيانات
بعد الاستبدال ، تظل جميع المعلمات والبرامج في وحدات FROM / SRAM على اللوحة الرئيسية ، والتي لم تتأثر.
إعادة تثبيت اللوحة الرئيسية، إمدادات الطاقة، ولوحات الخيارات في اللوحة الخلفية الجديدة، تشغيل بشكل طبيعي، وتحقق من وظيفة النظام.لا يلزم إدخال البيانات ما لم يتم استبدال لوحات أخرى أيضًا خلال نفس حدث الصيانة.
