| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2004-0241 |

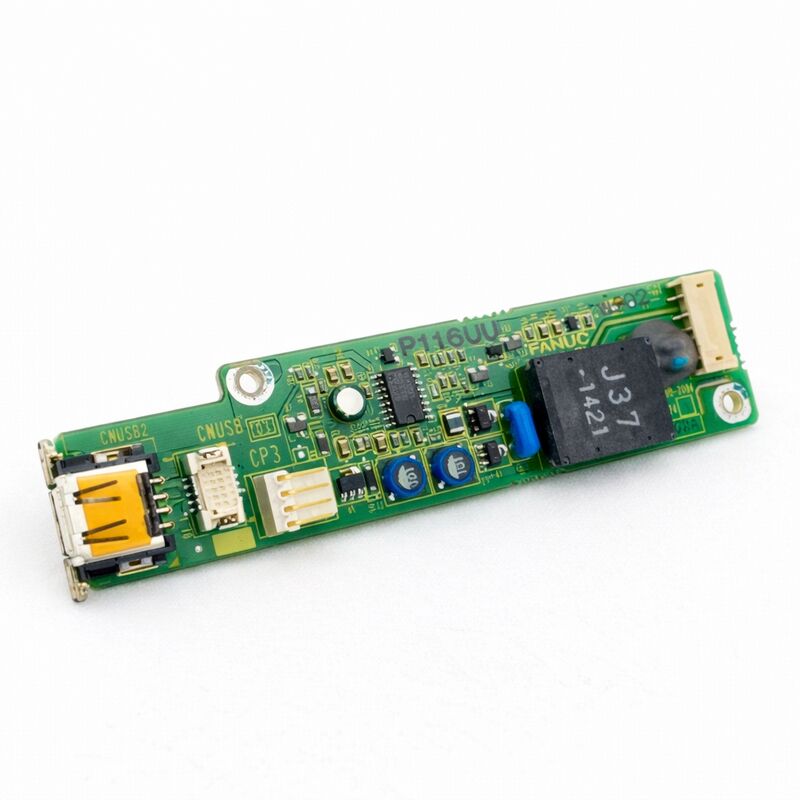

الـFANUC A20B-2004-0241ينتمي إلى عائلة لوحات A20B-2004 سلسلة من لوحات FANUC PCB التي تحتل سطح إدخال / إخراج لوحة المشغل وطبقة واجهة التحكم في بنية CNC لـ FANUC.
عائلة A20B-2004 مرتبطة ارتباطًا وثيقًا بوحدة اتصال لوحة المشغل ووظيفة واجهة الإدخال / الإخراج في أجيال متعددة من FANUC CNC:لوحات في هذه السلسلة إدارة الجسر الكهربائي بين أزرار الضغط المادية، مفاتيح، مصابيح مؤشرات، عجلات اليد، ودوائر وقف الطوارئ على وحدة تحكم مشغل آلة الآلة ونظام الدخول والخروج الرقمي الداخلي لجهاز CNC.
تتضمن عائلة A20B-2004 عدة متغيرات وظيفية متميزة. تعد متغيرات -0690 و -0691 PCBs إدخال / إخراج لوحة المشغل المؤكدة.
-0740 والمتغيرات ذات الصلة هي تشكيلات إدخال / إخراج أخرى لوحة المشغل.
The -0241 occupies a position within this family as a control PCB that serves the specific configuration of FANUC operator panel interface or control I/O for which it was designed — a board that production facilities depend on to maintain the operator-machine link in their FANUC-controlled machine tools.
في السياق الأوسع لصيانة FANUC CNC ، تمثل لوحات سلسلة A20B-2004 فئة مهمة لأنها تقع في الواجهة البشرية المباشرة للآلة.
لا يمنع بطاقة إدخال/إخراج لوحة المشغل المتعطلة من عمل أنظمة المحرك والخدمة في الآلة، ولكنه يمنع المشغل من التحكم في الآلة بالطريقة العاديةتعديل معدلات العلف، والركض بالفؤوس، والاستجابة للإنذارات، أو في الحالات الأكثر خطورة، تشغيل وقف الطوارئ من خلال اللوحة.
هذا المزيج من الوظائف غير الحاسمة إلى الأساسية ولكن الحاسمة إلى قابلية الاستخدام يجعل هذه اللوحات هدفًا مشتركًا للصيانة.
| المعلم | القيمة |
|---|---|
| السلسلة | A20B-2004 |
| الوظيفة | تحكم CNC / واجهة I / O PCB |
| التطبيق | لوحة مشغل FANUC CNC وإدخال/خروج |
| الأصل | اليابان |
أنظمة CNC من سلسلة i من FANUC (سلسلة 16i، 18i، 21i، 0i،ومتعلقة) استخدام I / O وصلة الحافلة التسلسلية للتواصل بين وحدة التحكم الرئيسية CNC وأجهزة I / O الخارجية بما في ذلك وحدة اتصال لوحة المشغل.
استبدل هذا النهج الحافلة المتسلسلة الأسلاك الموازية القديمة المستخدمة في أجيال FANUC السابقة ، حيث كانت كل إشارة إدخال / إخراج تتطلب سلكًا فرديًا من CNC إلى لوحة المشغل.
وصلة الإدخال والخروج تحمل كل إشارات الدخول والخروج عبر عدد صغير من الأسلاكتبسيط الأسلاك بشكل كبير مع إضافة شرط أن تضم لوحة المشغل لوحات إدخال / إخراج قادرة على ترجمة بين البيانات المتسلسلة لـ I / O Link وإشارات الزر / المصباح المادية.
لوحات سلسلة A20B-2004 مصممة للعمل ضمن هذه الهندسة المعمارية مخرجات الإرسال)، وتشفير إشارات المدخلات المادية (حالة الأزرار، ومواقف المفاتيح، نبضات MPG) لإرسالها إلى CNC عبر وصلة I / O.
هذه الوظيفة الترجمة ثنائية الاتجاه أساسية لعملية لوحة المشغل في بيئة i-series CNC.
يتم تشكيل أنماط فشل لوحات إدخال/إخراج لوحة المشغل من حيث مكانها في بيئة الآلة.
وحدة تحكم المشغل هي الجزء الأكثر إمكانية الوصول إليه من قبل الإنسان في الآلة يتم فتحها للصيانة، مع مراعاة دخول تلوث المبرد من مساحة العمل في الآلة،تتعرض لاهتزازات من محاور المحرك للآلة، وفي بعض المنشآت، في مناطق درجة حرارة محيطية مرتفعة نسبيا.
هذه العوامل البيئية تنتج أوضاع فشل محددة:
الفشل الناجم عن التلوث:ضباب المبرد والغبار المعدني الذي يدخل غلاف لوحة المشغل يجلس على سطح PCB على مدى سنوات العمل.
هذه الودائع تخلق مسارات تسرب بين آثار إشارات الدخول، مما يسبب حالات الزر الوهمية أو المدخلات عالقةأو لا تتلقى إشارات من الأزرار التي يتم الضغط عليها.
تنظيف اللوحة بمذيب للصفات الإلكترونية يحل الحالات الخفيفة؛ التلوث الشديد قد يتطلب استبدال اللوحة.
ارتداء و تآكل الموصلات:موصلات كابلات الشريط وموصولات حافة البطاقة على لوحات إدخال / إخراج لوحة المشغل تتعرض لدورات إدخال / إزالة أكثر من معظم لوحات CNC الأخرى ،لأن اللوحة يتم الوصول إليها بشكل متكرر للصيانة.
تسبب الاتصالات المرتدية أو المتآكلة إشارات إدخال/خروج متقطعة، وهي أصعب فئة من الأخطاء لتشخيصها لأن الأعراض تظهر وتختفي دون نمط.
فشل وحدة التحكم الداخلية للشاحن الخارجي:يتم تشغيل كل مصباح أو دائرة إخراج على اللوحة بواسطة وحدة متكاملة توفر الجهد والتيار الصحيحين لمصباح المؤشر.
يمكن أن تفشل هذه السائقات مفتوحة (المصباح لا يضيء أبدا) أو تفشل مغلقة (المصباح دائما مضاء) ، ويمكن أيضا أن تفشل بطرق تؤدي إلى تلف المصباح نفسه.
عندما بدأت مصابيح LED تحل محل المصابيح الساطعة في لوحات مشغل FANUC،تغيرت متطلبات سائق التيار الحالي استخدام نوع مصباح خاطئ على لوحة مصممة لنوع آخر يمكن أن يضغط على IC السائق.
أضرار ESD:الأزرار والمفتاحات على وجه لوحة المشغل هي نقاط دخول محتملة للكهرباء الثابتة من المشغلين الذين اكتسبوا الشحنة من خلال المشي على مواد الأرضية معينة.
إذا كان مسار الحماية الساكنة لللوحة غير مكتمل ، يمكن أن يصل ESD إلى دوائر المدخلات للوحة A20B-2004 مما يسبب إما فشل فوري أو تلف خفي يتدهور بمرور الوقت.
عندما يتم تحديد A20B-2004-0241 كمصدر خطأ في تحقيق لوحة المشغل I/O،عملية الاستبدال بسيطة بشكل عام لأن هذا النوع من اللوحات لا تخزن أي بيانات آلة CNC:
لا حاجة إلى نسخة احتياطية للبيانات:على عكس لوحات وحدة المعالجة المركزية الرئيسية أو وحدات الذاكرة، لا تخزن لوحات إدخال/إخراج لوحة المشغل أي معايير آلة أو برامج أو بيانات تكوين. استبدال هو إجراء الأجهزة فقط.
تحقق من التغيير الصحيح:سلسلة A20B-2004 تحتوي على العديد من المتغيرات (-0241، -0690, -0691, -0740, وغيرها) التي تخدم تكوينات مختلفة لللوحات وعدد نقاط الإدخال / الإخراج.
يجب أن تتطابق البديل الدقيق مع رقم جزء اللوحة المثبتةلا يمكن استبدال اللوحات داخل هذه العائلة وظيفياً. لا يمكن للوحة المصممة لتكوين لوحة واحدة أن تتفاعل بشكل صحيح مع أسلاك لوحة مختلفة.، حتى لو كان يتناسب جسديا نفس المساحة.
التحقق بعد التثبيت:بعد تثبيت جهاز الاستبدال A20B-2004-0241 ، تحقق من جميع وظائف اللوحة بشكل فردي: كل زر يدفع ينتج إشارة إدخال PMC الصحيحة (مرئية على شاشة تشخيص PMC) ،كل مصباح مؤشر يضيء بشكل صحيح عند إعطاء الأمر، فإن عجلة يد MPG (إذا تم توصيلها بهذه اللوحة) تنتج حركة المحور في الاتجاه الصحيح والزيادة ، وتعمل وظيفة وقف الطوارئ بشكل صحيح عبر مسار دائرة السلامة.
السؤال 1: أزرار لوحة المشغل توقفت عن الاستجابة ولكن الدورة التلقائية للآلة تستمر. هل هذا يشير إلى A20B-2004-0241؟
نعم، هذا النمط من الأعراض العملية التلقائية تستمر بشكل طبيعي بينما تصبح مدخلات اللوحة اليدوية لا تستجيب هي مميزة لخطأ لوحة إدخال/إخراج لوحة المشغل.
لا تعتمد وظائف الحاسوب الآلي و PMC التي تدفع التشغيل التلقائي على لوحة إدخال / إخراج اللوحة؛ فهي تعمل بشكل مستقل.
يتم التأثير فقط على الوظائف التي تتطلب لوحة إدخال/إخراج اللوحة كمسار الاتصال (التشغيل اليدوي ، مفاتيح التجاوز ، أزرار بدء الدورة / إطعام الاحتفاظ ، مفاتيح الوضع).
تأكيد عن طريق التحقق من شاشة تشخيص PMC (إدخالات العنوان G) إذا لم تتغير حالات الأزرار عند الضغط على الأزرار ، فإن الخطأ في مسار الإشارة من الأزرار إلى PMC ،والتي تشمل A20B-2004-0241.
السؤال 2: هل يمكن تنظيف A20B-2004-0241 الملوث بدلاً من استبداله؟
Mild contamination — light dust or a thin film of oil aerosol — can often be cleaned successfully with appropriate electronics cleaning solvent (isopropanol or dedicated PCB cleaning spray) applied with a soft brush and allowed to dry completely before power-up.
هذا يستحق المحاولة قبل الالتزام بمجلس بديل.
تلوث شديد مع رواسب سميكة، سائل التبريد مع إضافات القطع قابلة للذوبان في الماء، or metallic swarf that has created shorts between traces is much less likely to be fully resolved by cleaning — the risk of residual contamination causing future failures makes replacement the more reliable long-term solution in these cases.
السؤال 3: بعد استبدال مصباح A20B-2004-0241 ، يبقى مصباح مؤشر واحد مضاءً بشكل دائم والآخر لا يضيء أبدًا. ما الذي يجب التحقق منه؟
هذه الأعراض تشير إلى مشاكل في الأسلاك بدلاً من وجود لوحة بديلة معيبة
مضاءة بشكل دائم: تحقق من وجود اتصال قصير على الأسلاك الخارجة (أسلاك المصباح التي تلمس ، أو تأمين مصباح معطل ، أو اتصال قصير من دبوس إلى دبوس).
لا تضيء أبداً: تحقق من وجود دائرة مفتوحة في الأسلاك الخارجة (سلك مكسور، وواصل غير متصل، ويحتاج إلى استبدال المصباح).
بالإضافة إلى ذلك ، تحقق من أن نوع محرك إخراج لوحة الاستبدال (مصدر مقابل خيار غرق ، محرك LED مقابل محرك كهربائي) يتطابق مع اللوحة الأصلية والأضواء المثبتة في اللوحة.إذا كان نوع السائق غير متطابقبعض المصابيح قد تتصرف بشكل غير متوقع.
السؤال 4: كيف يتم تحديد A20B-2004-0241 باعتبارها بحاجة إلى استبدال مقابل وحدة اتصال لوحة المشغل التي تتواصل معها؟
عزل الخطأ بين لوحة إدخال/إخراج لوحة المشغل ووحدة الاتصال التي يتصل بها يتطلب نهجًا منهجيًا لتتبع الإشارة. بدءًا من الزر المادي:اختبار استمرارية الزر مع عدّال متعدد الأقسام (يؤكد أن الزر نفسه يعمل).
ثم اختبر الإشارة عند دبوس الاتصال على A20B-2004-0241 (يؤكد أن الأسلاك من الزر إلى اللوحة سليمة).
ثم تحقق من شاشة تشخيص PMC لمعرفة ما إذا كانت الإشارة تصل إلى CNC.
إذا تم تأكيد الاستمرارية في المكونات ولكن الإشارة لا تصل إلى PMC ، فإن الخطأ في اللوحة أو مسار الاتصال بها إلى CNC.
إذا فشلت الاستمرارية في المكونات، فإن الخطأ في الأسلاك أو الزر.
س5: ما هو الإجراء الصحيح لحماية ESD عند التعامل مع وتركيب A20B-2004-0241؟
لا تتعامل مع اللوحة إلا أثناء ارتداء حزام معصم ESD متصل بنقطة أرضية معتمدة في الخزانة الكهربائية للآلة.احتفظ باللوح في عبوته المضادة للثبات حتى لحظة التثبيت.
لا تضع اللوحة أبداً على أسطح الورق المقوى العادية أو البلاستيك أو الخشب.
تجنب لمس جانب المكونات في اللوحة إدارته من حواف اللوحة. عند إدخال اللوحة في رابطها ، ضع ضغطًا متساوًا على طول اللوحة بدلاً من الضغط في طرف واحد.إيقاف تشغيل الجهاز تماما قبل أي تركيب اللوحة أو إزالتها.
هذه الاحتياطات ضرورية لألواح لوحة المشغل لأن لديها العديد من واجهات الاتصالات التي هي نقاط دخول ESD المحتملة.
