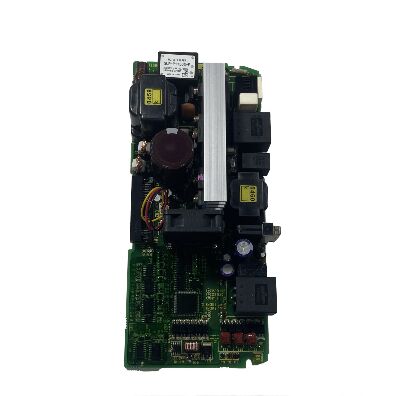

فانوك A20B-2100-0740 لوحة تحكم جهاز الكمبيوتر A20B21000740 A2OB-21OO-O74O

A20B-2100-0740 FANUC αis السلسلة SVM1-160i التحكم في الهيكل الالكتروني 160A محور واحد / A06B-6114-H106 / لوحة الأسلاك A16B-2203-0662

سلسلة αis ️ محسنة ألفا سيرفو لـ CNC عالية الأداء

تمثل سلسلة FANUC αis (Alpha iS) تطورًا لمنصة Alpha-i servo drive ، والتي تم تحسينها خصيصًا للتشغيل عالي السرعة والدقة العالية.S = سرعة عالية أو مواصفات محسنة) يضع هذه السلسلة فوق محركات Alpha-i القياسية في التطبيقات التي يكون فيها أقصى أداء للتخطيط هو الأولوية.

وحدات SVM1 من سلسلة αis (سلسلة A06B-6114) هي وحدات مكبرات الخدمة ذات المحور الواحد لهذه المنصة ، تغطي مجموعة من تصنيفات التيار الذروة لمتطلبات محرك المحور المختلفة:

A20B-2100-0740 هو جهاز التحكم PCBSVM1-160i- نوع التيار القصوى 160A، الذي يخدم تطبيقات المحور الواحد الأكثر ثقيلة في مجموعة منتجات αis.

المواصفات الرئيسية

لوحة التحكم ولوحة الأسلاك وظائف مكملة

SVM1-160i يحتوي على اثنين من PCBs الرئيسية:

A20B-2100-0740 (PCB التحكم):الطبقة الذكية. تتواصل مع CNC عبر FSSB ، وتدير خوارزمية التحكم في التيار الحالي HRV ، وتقوم بمعالجة ردود الفعل للمشفّر ، وتولد إشارات محرك البوابة لأجهزة IGBT.

A16B-2203-0662 (لوحة الأسلاك):الطبقة المادية للموصولات. توفر اتصالات محطة الحافلات المباشرة ، واتصالات خروج المحرك ثلاثي المراحل ، وموصولات كابلات التشفير ، والواجهة الميكانيكية لسلك مجلس إدارة المحرك.يحمل الموصلات المقاسة 160A.

عادة ما يظهر خطأ في A20B-2100-0740 على شكل أخطاء في الاتصال FSSB أو فشل في التحكم في الخدمة.عيب في لوحة الأسلاك A16B-2203-0662 تظهر على أنها مصدر الطاقة أو الأعراض المتعلقة بالاتصال.

سيناريوهات التطبيق

خطأ لوحة التحكم SVM1-160i:يقوم جهاز FANUC αis SVM1-160i (A06B-6114-H106) بتطوير إنذار اتصالات FSSB. تختبر لوحة الأسلاك وأجهزة الطاقة بشكل صحيح. يتم تحديد A20B-2100-0740 كخطأ.استبدال استعادة الاتصالات والتحكم.

صيانة المحور المركزي للمعالجة الثقيلة:يستخدم مركز معالجة أفقي كبير مع طاولة مؤشر ثقيلة SVM1-160i لمحورها الدوار.يتم استبدال A20B-2100-0740 بشكل استباقي لمنع فشل لوحة التحكم أثناء الإنتاج.

الأسئلة الشائعة

س1: ما هي سلسلة αis وكيف تختلف عن سلسلة Alpha-i (αi) القياسية؟

سلسلة αis (Alpha iS) (أرقام السلسلة A06B-6114) هي نسخة محسنة من منصة المحرك Alpha-i ، ومُحسّنة لمتطلبات معالجة عالية السرعة والدقة في الطلاء والقالب ،الطيران، وتطبيقات المعالجة الدقيقة. تستخدم سلسلة αis تصميم محرك ومحرك معدل مقارنة بسلسلة A06B-6096 القياسية (Alpha-i FSSB).A20B-2100-0740 هو محدد لسلسلة αis A06B-6114 وليس قابلا للتبادل مع A20B-2100-0540 المستخدمة في سلسلة A06B-6096 القياسية.

س2: هل يتطلب استبدال A20B-2100-0740 تغييرات في معايير الخدمة؟

لا. يتم تخزين معايير الخدمة (معرّف المحرك، نوع المشفر، قيم مكاسب، حدود التيار) في ذاكرة المعايير الرئيسية لـ CNC. لا يؤثر استبدال لوحة تحكم PCB على هذه القيم المخزنة.بعد تركيب الغيار A20B-2100-0740، CNC يعيد إنشاء الاتصالات FSSB وتطبيق المعلمات الحالية إلى اللوحة الجديدة.

السؤال 3: ما هي أمان التفريغ قبل التعامل مع A20B-2100-0740 داخل SVM1-160i؟

يحتوي SVM1-160i على بنك مكثفات حافلات DC أكبر بكثير من المتغيرات الأصغر من SVM1 ، نظرًا لتصنيف 160A. تعني الطاقة المخزنة أكثر وقتًا أطول من التفريغ المطلوب بعد إزالة الطاقة المتغيرة.دائما اتبع وقت الانتظار المحدد في دليل صيانة سلسلة αis قبل فتح الوحدةتأكد من التفريغ بواسطة وولتمتر متزامن معدل

السؤال 4: هل A20B-2100-0741 (خلفية) هي نفس A16B-2203-0662?

تم إدراج A20B-2100-0741 على أنه "لوحة الدوائر الخلفية للدفع الخدمي" عنصر الأسلاك / الخلفية ذات الصلة في عائلة محركات αis SVM1.دليل صيانة FANUC αis يحدد A16B-2203-0662 على وجه التحديد كلوحة الأسلاك لـ SVM1-160i (A06B-6114-H106)كلاهما يخدم وظيفة الاتصال المادية وارتباط التيار العالي، ولكن تأكيد من وثائق محرك الأقراص التي لوح محدد ينطبق على وحدة مثبتة.

السؤال 5: هل يمكن استخدام A20B-2100-0740 في SVM1-360i (A06B-6114-H109) ؟

رقم: يستخدم SVM1-360i لوحة تحكم مختلفة (A20B-2100-0830) ولوحة سلكية مختلفة (A16B-2203-0625).يتطلب تصنيف ذروة التيار 360A تنسيقًا مختلفًا للتغذية الراجعة على التيار وتشغيل واجهة البوابة بالمقارنة مع 160A SVM1-160iهذه لوحات التحكم تخدم مستويات التيار المحددة داخل عائلة αis SVM1 ولا يمكن استبدالها بين النماذج.
