لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2100-0802 |

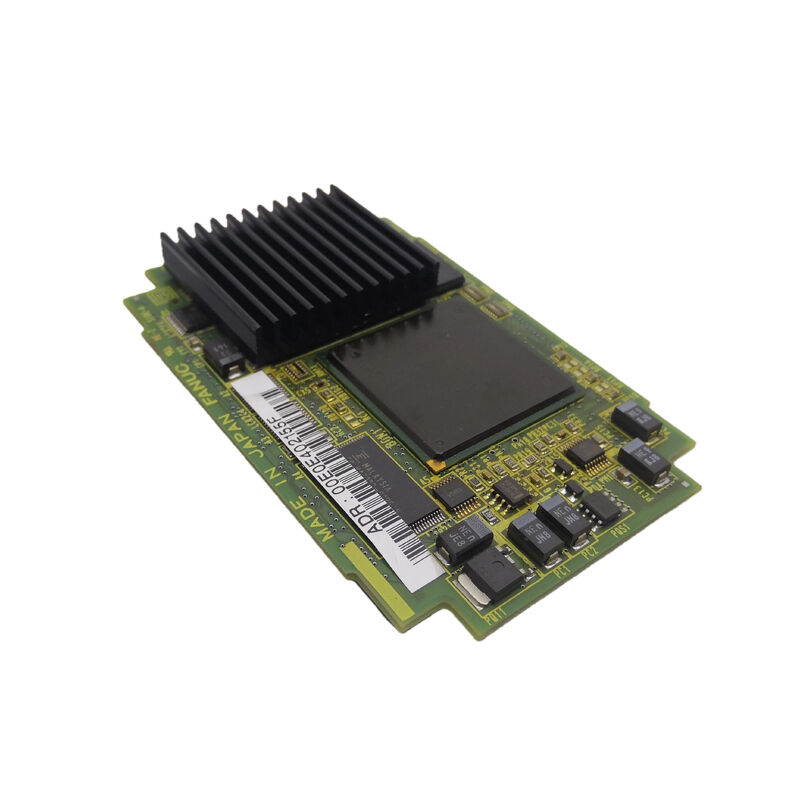

وحدة مكبر الصوت المغزلي FANUC Alpha-i (سلسلة Alpha SPMC i) هي وحدة القيادة التي تعمل على تشغيل محرك المغزل الرئيسي للأداة الآلية. فهو يأخذ طاقة ناقل التيار المستمر من PSM (وحدة إمداد الطاقة) ويحولها إلى خرج تيار متردد متغير الجهد ومتغير التردد مطلوب لتسريع المغزل إلى السرعة، والاحتفاظ به عند السرعة المبرمجة تحت حمل القطع، وإجراء توجيه دقيق للمغزل لتغييرات الأداة.
كل هذا الذكاء موجود في لوحة التحكم PCB داخل وحدة المغزل. A20B-2100-0802 هي لوحة التحكم والواجهة - الطبقة الإلكترونية التي:
يتلقى أوامر السرعة من CNC:من خلال واجهة المغزل التسلسلي، يتلقى PCB التحكم سرعة المغزل التي أمر بها CNC، ويستقبل وظائف رمز M (بدء المغزل، والتوقف، والتوجيه)، ويعيد حالة المغزل مرة أخرى إلى CNC.
ينفذ تنظيم السرعة:يقوم PCB للتحكم بتشغيل خوارزمية للتحكم في سرعة الحلقة المغلقة - مقارنة السرعة المطلوبة مع إشارة التغذية المرتدة من مستشعر سرعة المحرك وتوليد أوامر تردد الخرج والجهد اللازمة للحفاظ على السرعة المطلوبة تحت أحمال القطع المتنوعة.
إدارة وظائف الحماية:تتم معالجة إشارات السرعة الزائدة والتيار الزائد وارتفاع درجة حرارة المحرك وإشارات خطأ ناقل التيار المستمر بواسطة لوحة التحكم. عندما يتم تجاوز حد الحماية، تقوم اللوحة بفصل المغزل وتولد رمز الإنذار المناسب.
يتحكم في مرحلة الإخراج IGBT:تعمل إشارات محرك البوابة من لوحة التحكم على تبديل أجهزة طاقة IGBT الخاصة بوحدة المغزل، مما ينتج تيار المحرك ثلاثي الطور.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A20B-2100-0802 |
| يكتب | التحكم في محرك المغزل/واجهة ثنائي الفينيل متعدد الكلور |
| طلب | وحدة مكبر للصوت المغزل باستخدام الحاسب الآلي |
| عائلة | سلسلة وحدة المغزل Alpha-i SPMC |
| مسلسل | A20B-2100 |
عندما يفشل PCB للتحكم في المغزل، لا يمكن لمغزل الآلة أن يعمل بشكل طبيعي. عروض الخطأ النموذجية:
المغزل لا يصل إلى السرعة المطلوبة:تفشل حلقة تنظيم السرعة - فإما أن يعمل عمود الدوران في حلقة مفتوحة بسرعة خاطئة أو لا يمكنه الاستجابة لتغييرات الحمل.
إنذار الاتصالات المغزل:يفقد CNC اتصال المغزل التسلسلي (رموز الإنذار SP01، SP02، SP08 اعتمادًا على جيل CNC) - تم كسر الارتباط التسلسلي بين بطاقة المغزل الخاصة بـ CNC وA20B-2100-0802.
إنذار المغزل على الفور عند التمكين:تكتشف دوائر الحماية الموجودة على لوحة التحكم حالة تمنع التشغيل العادي - مما يؤدي إلى إنشاء رموز إنذار للمغزل لا تنتج عن محرك خارجي أو أسلاك أو أخطاء حرارية.
خطأ في لوحة التحكم بوحدة المغزل Alpha-i:يُصدر مغزل مركز المعالجة إنذار اتصال تسلسلي ولا يمكن تشغيله. تم اختبار محرك المغزل والكابل بشكل صحيح. تم التعرف على PCB للتحكم في المغزل A20B-2100-0802 على أنه الخطأ. يؤدي استبدال اللوحة إلى استعادة اتصال المغزل وتنظيم السرعة.
فشل تنظيم سرعة المغزل:لا يمكن لمغزل مخرطة CNC أن يحافظ على السرعة المطلوبة تحت حمل القطع - تنخفض السرعة بشكل كبير ولا تتعافى. أجهزة خوارزمية التحكم في السرعة A20B-2100-0802 معيبة. يؤدي استبدال اللوحة إلى استعادة تنظيم السرعة الضيقة.
Q1: هل يمكن استبدال A20B-2100-0802 دون إزالة وحدة المغزل الكاملة؟
رقم A20B-2100-0802 عبارة عن لوحة PCB داخلية داخل مبيت وحدة المغزل Alpha-i. يتطلب الوصول إلى اللوحة إزالة الوحدة من خزانة المحرك، وفتحها على مقعد، وإجراء استخراج اللوحة الداخلية باتباع الإجراء اليدوي لصيانة مكبر الصوت المغزلي FANUC. يمكن استبدال اللوحة دون استبدال الهيكل أو لوحة الأسلاك أو أجهزة الطاقة إذا كانت سليمة.
Q2: هل يحمل A20B-2100-0802 برنامج محرك المغزل (البرامج الثابتة)؟
توجد لوحات الفئة A20B-2100-0800 التي تحتوي على إعدادات برنامج المحرك (رموز H550 وH553 وH570 وH580 التي تشير إلى البرامج الثابتة لنوع المحرك) على لوحة التحكم في عمود الدوران. عند تحديد مصدر بديل A20B-2100-0802، تأكد مما إذا كانت اللوحة مزودة بنفس البرنامج الثابت من نوع المحرك مثل اللوحة الأصلية. إذا تم تركيب لوحة ثابتة فارغة أو مختلفة، فيجب التحقق من إعدادات معلمات المغزل في CNC (معلمات اختيار المحرك) وقد يلزم تحديث البرامج الثابتة للوحة لتتناسب مع محرك المغزل المثبت.
Q3: ما هي رموز إنذار المغزل التي تشير إلى احتمال فشل A20B-2100-0802؟
تتضمن إنذارات المغزل التي تشير إلى لوحة التحكم ما يلي: SP01 (ارتفاع درجة حرارة المحرك - قد يكون خطأ في معالجة لوحة التحكم إذا تم التأكد من أن درجة حرارة المحرك طبيعية)، SP02 (انحراف السرعة - قد يكون فشلًا في التنظيم)، SP08 (خطأ في الاتصال التسلسلي للمغزل - رابط مقطوع بين CNC ولوحة التحكم في المغزل)، وSP24/SP25/SP30 (IPM أو الإنذارات المتعلقة بجهاز الطاقة والتي قد تنشأ من أوامر محرك البوابة غير الصحيحة من لوحة التحكم). يجب استبعاد الأخطاء الخارجية (لف المحرك، التشفير، الأسلاك) أولاً.
س 4: هل يتطلب استبدال A20B-2100-0802 تغييرات في معلمات عمود الدوران؟
يتم تخزين معظم معلمات المغزل في ذاكرة المعلمات الرئيسية لـ CNC ويتم إعادة تطبيقها تلقائيًا بعد تركيب اللوحة البديلة. ومع ذلك، إذا كانت اللوحة تحمل برامج ثابتة للمحرك مضمنة (كما هو موضح في ملاحظات عائلة A20B-2100-0800)، فتحقق من أن معلمات اختيار عمود الدوران CNC تتطابق مع البرامج الثابتة الموجودة على اللوحة البديلة. يؤدي عدم تطابق البرامج الثابتة للمحرك والمعلمات غير الصحيحة إلى ضعف أداء المغزل أو حدوث حالات إنذار.
س5: ما هو إجراء التفريغ الآمن قبل الوصول إلى A20B-2100-0802؟
تحتوي وحدة المغزل Alpha-i على بنك مكثف لناقل التيار المستمر يحافظ على الجهد الكهربي الخطير بعد إزالة الطاقة الرئيسية. يحدد دليل صيانة مكبر الصوت المغزلي FANUC Alpha-i وقت التفريغ لتصنيف طاقة الوحدة المحددة. انتظر دائمًا الوقت المحدد وتحقق باستخدام مقياس التيار المستمر قبل فتح الوحدة. يشير مؤشر LED الخاص بشحن وحدة المغزل (إن وجد) إلى أن التفريغ قيد التقدم.
