| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2100-0830 |
ضمن عائلة FANUC αis (Alpha iS) وحدات الخدمة ذات المحور الواحد (سلسلة A06B-6114) ، فإن SVM1-360i هو النسخة الأكثر قوة. عند ذروة التيار الخارجي 360A ، يتم تحويل SVM1-360i إلى محرك محرك.يحتل المرتبة الأولى في مجموعة منتجات αis SVM1:
| النموذج | أمر رقم | لوحة الأسلاك | PCB التحكم |
|---|---|---|---|
| SVM1-160i | A06B-6114-H106 | A16B-2203-0662 | A20B-2100-0740 |
| SVM1-360i | A06B-6114-H109 | A16B-2203-0625 | A20B-2100-0830 |
يُمثل تصنيف التيار القصوى لـ 360A في SVM1-360i زيادة خطوة بنسبة 2.25 مرة على SVM1-160i (160A). This difference justifies a different control PCB (A20B-2100-0830 vs A20B-2100-0740) and a different wiring board (A16B-2203-0625 vs A16B-2203-0662) — the hardware of both boards is matched to the 360A application.
| المعلم | القيمة |
|---|---|
| وحدة متوافقة | SVM1-360i (A06B-6114-H109) |
| ذروة التيار | 360A |
| لوحة الأسلاك | A16B-2203-0625 |
| دور المجلس | PCB التحكم |
| السلسلة | A20B-2100 |
| منصة | FANUC αis (ألفا iS) |

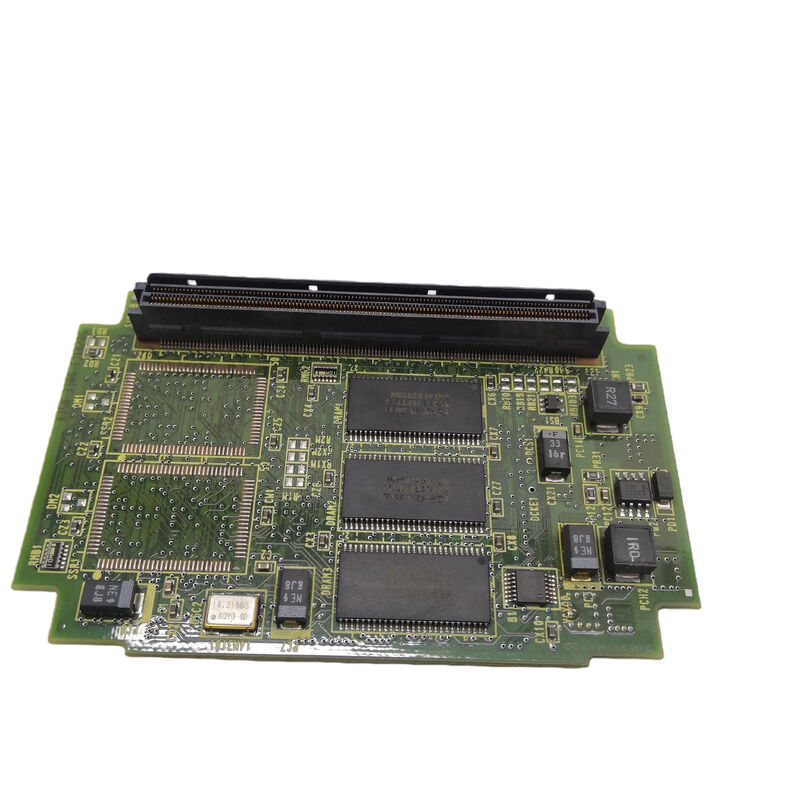

جهاز التحكم A20B-2100-0830 يوفر كل المعلومات الخاصة بـ SVM1-360i
الاتصالات بالألياف الضوئية FSSB:يتلقى أوامر موقع المحور من بطاقة FSSB في CNC ويعيد ردود فعل المشفر في كل دورة إدخال ، مما يوفر CNC بيانات موقع دقيقة حالية.
التحكم في التيار HRV:خوارزمية التحكم في التيار المتجه عالي الاستجابة تعمل في معالج A20B-2100-0830، وتنظم التيار الخارجي 360A نحو القيمة المطلوبة مع عرض النطاق الترددي العالي.تنظيم التيار الدقيق أمر بالغ الأهمية لتطبيقات SVM1-360i ذات الحثالة الكبيرة حيث يجب أن يستجيب الخادم بسرعة لتغيرات الحمل دون تجاوز.
مراقبة الحماية:مسار التيار 360A يولد حرارة كبيرة في أجهزة الطاقة A20B-2100-0830و ظروف الحافلة المباشرة إنتاج رموز الإنذار وتشغيل المحرك عند تجاوز حدود الحماية.
خطأ لوحة التحكم SVM1-360i:يقوم جهاز FANUC αis SVM1-360i (A06B-6114-H109) بتطوير إنذارات الاتصال FSSB. تم تأكيد سلامة لوحة الأسلاك وأجهزة الطاقة. تم استبدال A20B-2100-0830.تم استعادة الاتصالات و التحكم في الخدمة.
صيانة مراكز صناعة الطيران الكبيرة:A 5-axis machining centre using SVM1-360i drives for its heavy rotary table axes schedules preventive replacement of the A20B-2100-0830 control PCBs to prevent in-production board failures on critical production equipment.
س1: هل A20B-2100-0830 متوافق مع SVM1-160i (A06B-6114-H106) ؟
رقم A20B-2100-0830 هو لوحة تحكم خاصة لـ SVM1-360i (A06B-6114-H109). تستخدم SVM1-160i A20B-2100-0740.يتم مطابقة عتبات الحماية في لوحة تحكم PCB إلى القوة المسموح بها الخاصة بالوحدةإدخال A20B-2100-0830 في SVM1-160i سيؤدي إلى تنظيم غير صحيح للتيار.
س2: هل تدعم سلسلة αis SVM1-360i HRV3 مثل وحدات αis الأصغر؟
نعم. وثيقة مواصفات سلسلة FANUC αis تؤكد قدرة HRV3 لمجموعة αis SVM1 ، حيث تقول "عندما تستخدم HRV3 ، استخدم لوحة الأسلاك A16B-2202-074X / PCB A20B-2100-054X" للوحدات الصغيرة ،والأكبر 360i و 160i تتبع نفس البنية HRV3 القادرة. يدعم A20B-2100-0830 التحكم في التيار الحالي ذو النطاق الترددي العالي المطلوب لتطبيقات خدمة الحثالة الكبيرة.
السؤال 3: ما هي متطلبات سلامة التفريغ لـ SVM1-360i قبل الوصول إلى A20B-2100-0830؟
يحتوي SVM1-360i على أكبر بنك مكثفات في مجموعة αis SVM1 بسبب تصنيف 360A ومتطلبات تخزين الطاقة لهذا المستوى من الطاقة.وقت التفريغ بعد إزالة طاقة الشبكة أطول من وحدات صغيرةاتبع مواصفات انتظار التفريغ في دليل صيانة سلسلة αis بدقة. تحقق من ذلك بمقياس فولت متزامن معدل.لا تفتح الوحدة أبداً بناءً على الوقت المنصرم وحده.
السؤال 4: ما هي تكلفة استبدال A20B-2100-0830 مقارنة باستبدال الوحدة SVM1-360i الكاملة؟
عادة ما يكلف استبدال لوحة التحكم A20B-2100-0830 أقل بكثير من استبدال مجموعة وحدات A06B-6114-H109 SVM1-360i الكاملة. تحتوي الوحدة الكاملة على لوحة الأسلاك ،أجهزة الطاقة، المغسلة الحرارية، والمساكن المكونات التي لا ترتدي بسبب عطل لوحة التحكم.استبدال على مستوى اللوحة هو النهج الفعال من حيث التكلفة عندما يؤكد تشخيص العيب أن لوحة التحكم هي المكون الوحيد الفاشل.
السؤال 5: هل يتطلب A20B-2100-0830 أي إطلاق بعد التثبيت؟
لا يتطلب إطلاق لوحة محددة بعد تركيب A20B-2100-0830 يتم إنشاء الاتصال FSSB تلقائيًا عند تشغيل نظام CNC والتحرك.يتم تخزين معايير الخدمة في الذاكرة الرئيسية CNC وتطبيقها على لوحة التحكم الجديدة عند بدء التشغيلالتحقق من استعداد الخدمة وإجراء اختبارات منخفضة السرعة قبل إعادة الجهاز إلى الإنتاج.تأكيد أن شاشة الكشف عن FSSB في CNC تظهر المحور المحدد بشكل صحيح بعد استبدال اللوحة.
