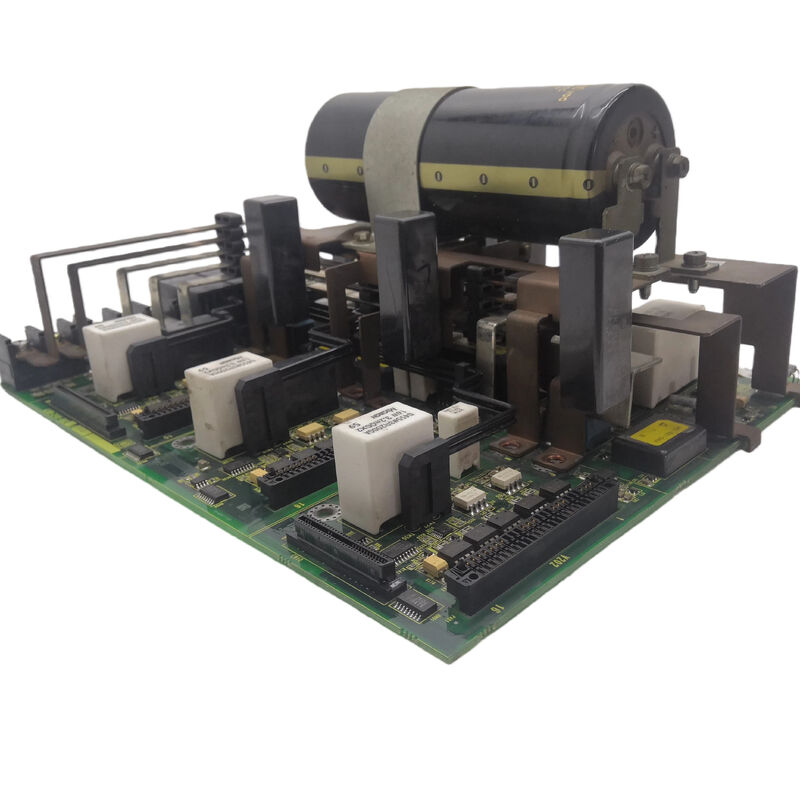

A20B-2101-0025 FANUC بيتا iSVSP3-40/40/40-15i محور ثلاثي للطاقة PCB A06B-6134-H303 / 3×40A سيرفو + 15kW فولاذ / بطاقة سلك الطاقة

ثلاثة محاور إدارية ومؤخرة في وحدة واحدة

A20B-2101-0025 يخدم التغيير الأكثر قدرة داخل سلسلة FANUC A06B-6134 Beta SVSP: التكوين ثلاثي المحور.حيث تغطي A06B-6134-H203 ذات المحورين محولات ذات محورين ومراكز معالجة بسيطة، A06B-6134-H303 (H303 # A أو H303 # C) يضيف قناة خدمة ثالثة تمكين تكوينات مركز التصنيع ثلاثي المحور داخل نفس شكل الوحدة المتكاملة.

تصنيف SVSPM1-40/40/40-15i يفصل القدرة:

• 40/40/40:ثلاث قنوات محور الخدمة، كل منها معدل ذروة 40A
• 15i:مضخم فولاذ 15kW متكامل
• SVSPM1:وحدة متكاملة واحدة (على عكس PSM + SVM + SPM منفصلة)

بالمقارنة مع المحورين A20B-2101-0022،يوفر المحور الثلاثي A20B-2101-0025 قناة خدمة إضافية 40A اللازمة لمحور خدمة محرك ثالث يسمح بمركز معالجة عمودي CNC مضغوط من 3 محاور داخل وحدة محرك متكاملة واحدة.

المعلومات الرئيسية عن المنتج

iSVSP3 مقابل iSVSP2 لماذا المحور الثالث يغير لوحة الطاقة

وحدة المحورين (A20B-2101-0022 بالنسبة لـ H203) ووحدة المحور الثلاثي (A20B-2101-0025 بالنسبة لـ H303) تستخدم لوحات طاقة مختلفة لأن المقاييس المادية للأجهزة مع المحور تحسب:

• ثلاث مراحل إخراج الخدمة تتطلب مساحة PCB أكثر لموصلي الإخراج والموصلات وأجهزة استشعار التيار
• حمل الحافلة المباشرة من ثلاثة محاور الخدمة بالإضافة إلى محور أعلى من من محورين بالإضافة إلى محور
• تخطيط لوحة الطاقة يجب أن تستوعب أجهزة IGBT الإضافية ، واتصالات المستنقعات الحرارية الخاصة بهم ، وأسلاك محرك البوابة الخاصة بهم

هذه الاختلافات تجعل A20B-2101-0025 مميزة جسديا من A20B-2101-0022

سيناريوهات التطبيق

خطأ لوحة الطاقة βiSVSP3:مركز التصنيع CNC ذو 3 محاور مع وحدة A06B-6134-H303#A SVSP3 يقوم بتطوير إنذارات حماية الأجهزة التي تؤثر على جميع محاور الخدمة الثلاث والدوامة في وقت واحد.تم تحديد لوحة الطاقة A20B-2101-0025 كخطأاستبدال اللوحة يعيد جميع القنوات الأربع

إصلاح محرك مركز التصنيع المدمج:مركز صناعة CNC الرأسي الصغير باستخدام SVSP3 ثلاثي المحور كنظام محرك كامل يتطلب استبدال لوحة الطاقة.A20B-2101-0025 يوفر الخيار الوحيد المتاح لإصلاح مستوى اللوحة لهذه الوحدة المحددة.

الأسئلة الشائعة

السؤال 1: هل يستخدم A20B-2101-0025 في كل من H303#A و H303#C من A06B-6134؟

A06B-6134-H303 موجود في #A (واجهة قياسية) و #C (واجهة من النوع C).لوحة الطاقة A20B-2101-0025 توفر مرحلة الخروج من التيار العالي وظيفة مستقلة عن نوع واجهة الاتصالإذا كان كل من الاختلافات تشارك نفس لوحة الطاقة يعتمد على ما إذا كانت هناك أي اختلافات في المكونات أو الأجهزة بينهما. تأكيد من الوثائق الداخلية للوحدة المحددة.

س2: ما هي المحركات الخدمية التي يمكن تشغيلها بواسطة قنوات 40A من A20B-2101-0025؟

يدعم ذروة 40A لكل قناة محركات FANUC Beta servo التي تم تصنيفها لذروة تصل إلى 40A تغطي المحركات من الفئة bi22 إلى bi40 والنماذج المقابلة من سلسلة biS.هذا أعلى بكثير من قنوات 13A من المتغير H203 ذو المحورين، مما يسمح بمحركات الخدمة الأكبر لتحميل حمولات محور مركز التصنيع ثلاثي المحاور الأكثر تطلبًا.

السؤال 3: هل يمكن لـ A20B-2101-0025 أن يحل محل A20B-2101-0022 في وحدة ذو محورين؟

لا. لوحة الطاقة ذات المحور الثلاثي (A20B-2101-0025) لديها تخطيط مادي وتكوين اتصال مختلف عن لوحة المحورين (A20B-2101-0022).أنها تقدم أرقام ترتيبات مختلفة للوحدات (H303 مقابل H203) ولا يمكن استبدالها.

السؤال 4: ما هي متطلبات سلامة الإفراج عن A06B-6134-H303 قبل الوصول إلى A20B-2101-0025؟

وحدة SVSP3 لديها بنك مكثف داخلي أكبر من وحدة H203 ذات المحورين ، بسبب قناة الخدمة الإضافية والطاقة المشتركة الأعلى.السماح بوقت انتظار التفريغ الكامل حسب دليل صيانة FANUC قبل الوصول إلى اللوحات الداخليةالتحقق من التفريغ مع عداد فولت DC معايرة بالإضافة إلى مراقبة أي إشارة الشحن LED.

السؤال 5: هل يؤثر استبدال A20B-2101-0025 على أي معايير CNC؟

كلا، جميع معايير الخدمة والدوامة موجودة في ذاكرة المعايير الرئيسية لجهاز الحاسب الآلي، استبدال لوحة الطاقة لا يؤثر على المعايير المخزنة.بعد تركيب الغيار A20B-2101-0025 واستعادة الطاقة، CNC يطبق المعلمات الحالية على جميع قنوات الخدمة الثلاثة والدوامة تلقائيًا.
