لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

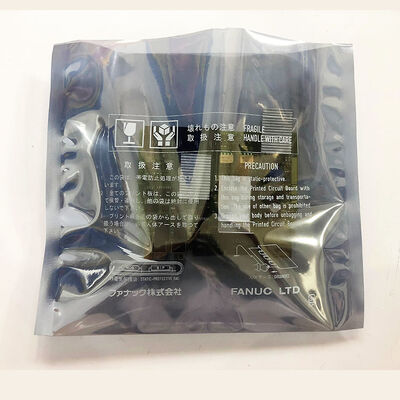

| رقم الموديل | A20B-2101-0050 |
سلسلة FANUC Beta-i (βi) تحتل المستوى الاقتصادي من مجموعة منتجات FANUC servo drive.حيث تستهدف سلسلة Alpha-i التطبيقات عالية الأداء التي تتطلب أقصى قدر من صلابة الخدمة ودقة التخطيط، بيتا-i خدمة أدوات الآلات حيث أداء موثوقة الخدمة في تكلفة عملية هو الأولوية.
بيتا-إي SVM1 (وحدة المحور وحدات الخدمة، A06B-6130 سلسلة) يوفر محور واحد الخدمة لكل وحدة:
| النموذج | أمر رقم | ذروة التيار |
|---|---|---|
| SVM1-4i | A06B-6130-H001 | 4A |
| SVM1-20i | A06B-6130-H002 | 20A |
| SVM1-40i | A06B-6130-H003 | 40A |
| SVM1-80i | A06B-6130-H004 | 80A |
A20B-2101-0050 هو PCB التحكم المشترك لمتغيرات 4i و 20i و 40i. يتطلب 80i PCB تحكم منفصل (A20B-2101-0051).
| المعلم | القيمة |
|---|---|
| متوافق | SVM1-4i، SVM1-20i، SVM1-40i |
| أرقام الطلب | H001, H002, H003 |
| واجهة | FSSB (ألياف بصرية) |
| ذروة التيار | 4A، 20A، 40A (وفقًا للتغييرات) |
| الفرامل الديناميكية | نعم.. |
| المدخلات | 200V240VAC |
| دور المجلس | PCB التحكم |
يعمل لوحة التحكم A20B-2101-0050 على تشغيل وظيفة الفرامل الديناميكية في SVM1. يتم تنشيط هذه الوظيفة تلقائيًا عندما يتم تعطيل المحرك عند إيقاف E-stop أو تشغيل الإنذار أو فقدان الطاقة:
كيفية عملها:عندما يقوم المحرك بإيقاف تشغيله، يقوم جهاز التحكم بتوجيه دائرة تربط المقاومة عبر الملفات المرحلية لمحرك الخدمةيصبح مولد هذا يولد عزم تقليص الفرامل الذي يقلل من سرعة المحور بشكل ملحوظ أسرع من التوقف الحر.
لماذا يهم:يمكن أن يؤدي محور التنقل غير المنضبط بعد إيقاف E إلى تلف الأدوات أو الأجهزة أو قطع العمل. توفر الفرامل الديناميكية توقفًا يمكن التنبؤ به وأسرع ، مما يحمي كل من الآلة والمشغل.
خطأ بطاقة التحكم بيتا-i SVM1-20i:يقوم جهاز بيتا-اي SVM1-20i (A06B-6130-H002) لمركز معالجة CNC المدمج بتطوير إنذارات الاتصال FSSB. تم تأكيد صحة لوحة الطاقة.استبدال A20B-2101-0050 التحكم في لوحة تحكم يعيد الاتصال FSSB.
استبدال لوحة خدمة المحور CNC الاقتصادية:تستخدم آلة CNC ثلاثة محركات حركه SVM1-20i منفصلة لثلاث محاورها. تستخدم الثلاثة نفس PCB التحكم A20B-2101-0050
السؤال 1: هل تغطي A20B-2101-0050 واحدة SVM1-4i و 20i و 40i جميع التصنيفات الثلاث الحالية؟
نعم ، دليل وصف سلسلة FANUC Beta-i (B-65322EN/02) يؤكد أن A20B-2101-0050 هو PCB التحكم لثلاثة: SVM1-4i (H001) ، SVM1-20i (H002) ، و SVM1-40i (H003).لوحة الطاقة تتغير مع كل تصنيف حالي، ولكن جهاز التحكم PCB هو مشترك في جميع الاختلافات الثلاثة.
السؤال 2: هل يمكن أن يحل A20B-2101-0050 محل A20B-2101-0051 (المستخدم في SVM1-80i و SVM1-40HVi) ؟
لا. A20B-2101-0051 يخدم SVM1-80i ذات التيار العالي و SVM1-40HVi ذات الجهد العالي. تتطلب هذه المتغيرات تقنية مختلفة لتوسيع حجم ردود الفعل الحالية وواجهة محرك البوابة.تركيب A20B-2101-0050 في SVM1-80i يؤدي إلى تنظيم غير صحيح للتياردائماً مطابقة لوحة التحكم مع نموذج المحرك المحدد
السؤال 3: ما هي لوحات الطاقة المزدوجة مع A20B-2101-0050 في كل متغير SVM1؟
من دليل FANUC Beta-i (B-65322EN/02):
يجب أن يكون كل من لوحة التحكم و لوحة الطاقة يعملان لكي يعمل المحرك تأكد من كل منهما قبل استبدال واحد فقط
السؤال 4: هل استبدال A20B-2101-0050 يتطلب إعادة إدخال معايير الخدمة؟
لا. المعلمات الخدمة (معرّف المحرك، ونوع المشفر، وقيم مكاسب) تقع في ذاكرة المعلمات الرئيسية CNC. بعد تركيب استبدال A20B-2101-0050،CNC يعيد إنشاء الاتصال FSSB وتطبيق المعلمات الحالية تلقائيًاتحقق من استجابة الخدمة الطبيعية قبل العودة إلى الإنتاج
