لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

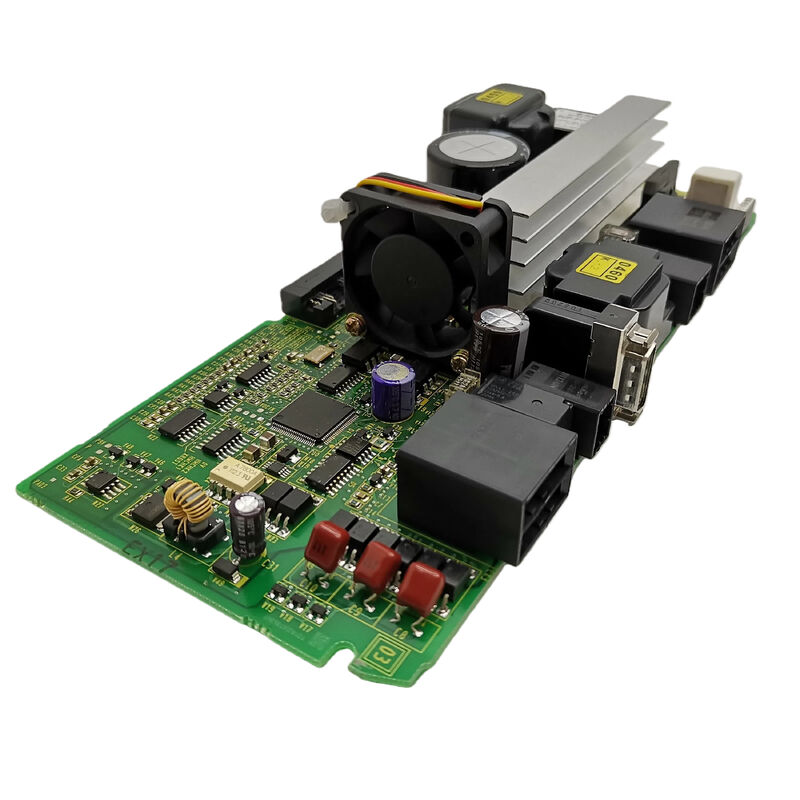

| رقم الموديل | A20B-2101-0091 |
جهاز FANUC Beta-i SVM1-20i متوفر في اثنين من تكوينات واجهة الاتصال. يعتمد الاختيار على بروتوكول الاتصال CNC الذي تستخدمه آلة الأدوات:
واجهة FSSB (A06B-6130-H002):يستخدم FANUC's Servo Serial Bus للألياف الضوئية للاتصالات المحورية ، مما يوفر مقاومة كاملة للتداخلات الكهرومغناطيسية من بيئة خزانة المحرك. لوحة التحكم: A20B-2101-0050.
واجهة اتصال الدخول والخروج (A06B-6132-H002):يستخدم الحافلة المتسلسلة لـ I / O Link من FANUC للاتصالات المحورية ، معالجة محور الخدمة كعقدة I / O Link. لوحة التحكم: A20B-8101-0200.
تستخدم كلتا الطريقتينA20B-2101-0091 كلوحة الطاقةمرحلة إخراج المحرك عالية التيار، اتصالات الحافلات المتواصلة، والأجهزة IGBT متطابقة بين نسختين من واجهة التغييرات فقط لوحة التحكم.
| المعلم | القيمة |
|---|---|
| دور المجلس | لوحة سلك الطاقة |
| متوافق (FSSB) | A06B-6130-H002 |
| متوافق (رابط الدخول والخروج) | A06B-6132-H002 |
| ذروة التيار | 20 أب |
| السلسلة | A20B-2101 |
داخل وحدة بيتا-i SVM1-20i ، يقوم اثنان من PCBs النشطة بأداء وظائف مختلفة:
A20B-2101-0091 (PCB للطاقة):يحمل جميع أجهزة التيار العالي ATA محطات مدخلات حافلة DC ، واتصالات مخرجات المحرك ثلاثية المراحل ، ودوائر مستشعرات التيار. يعمل على مستويات الجهد في الحافلة في الخدمة العادية.
لوحة التحكم (A20B-2101-0050 لـ FSSB ، A20B-8101-0200 لـ I/O Link):معالجة الاتصالات الرقمية، وتشغيل خوارزميات التحكم في التيار، ومعالجة ردود الفعل، وتوليد أوامر بوابة IGBT. تعمل على مستويات الجهد المنطقي.
عادة ما تظهر A20B-2101-0091 الفاشلة على أنها إنذارات ذات صلة بالإنتاج زيادة التيار تحت الحمل ، رحلات حماية أجهزة المحرك بدلاً من أخطاء الاتصالات.التمييز بين هذه الأعراض توجيهات استبدال مستهدف لهذا اللوح.
SVM1-20i خطأ في طاقة محرك FSSB:يقوم جهاز Beta-i SVM1-20i (A06B-6130-H002) بتطوير إنذار زيادة التيار تحت الحمل الطبيعي. تختبر لوحة التحكم بشكل صحيح. يتم تحديد لوحة الطاقة A20B-2101-0091 على أنها عيب.استبدال يعيد أداء المحرك الطبيعي.
خدمة إدخال/إخراج رابط:تتطلب الآلة التي تستخدم I/O Link SVM1-20i (A06B-6132-H002) لوحة طاقة. A20B-2101-0091 مشترك في كل من متغيرات الواجهة واحد احتياطي يغطي أي من التكوينات.
السؤال 1: هل يمكن أن يحل A20B-2101-0091 محل A20B-2101-0090 (المستخدم في SVM1-4i) ؟
رقم: A20B-2101-0090 يخدم SVM1-4i (4A ذروة) بينما A20B-2101-0091 يخدم SVM1-20i (20A ذروة). يتم مطابقة الأجهزة الحاملة للتيار داخل كل لوحة إلى تصنيفها المحدد.لا يمكن استبدالها مع أنها تبدو متشابهة.
س2: ما هو إجراء السلامة قبل الوصول إلى A20B-2101-0091؟
تحتفظ وحدة SVM1-20i بجهد الحافلة المشتركة بعد إزالة الطاقة المتغيرة. انتظر حتى يطفئ مصباح إشارة الشحن وتحقق من ذلك بمقياس فولت متزامن قبل فتح وحدة.استخدم حزام معصم آمن ضد ESD عند التعامل مع اللوحة.
السؤال 3: هل استبدال A20B-2101-0091 يتطلب إعادة إدخال معايير الخدمة؟
لا. يتم تخزين معايير الخدمة في الذاكرة الرئيسية لجهاز CNC ، وليس في لوحة PCB المحرك. بعد تركيب البديل ، يقوم CNC بإعادة التواصل وتطبيق المعايير الحالية تلقائيًا.
السؤال 4: ما هي الأعراض التي تشير إلى فشل A20B-2101-0091 مقابل فشل لوحة التحكم؟
فشل لوحة التشغيل: إنذارات زيادة التيار المرتبطة بالحمل ، مراحل المحرك غير المتماثلة ، رحلات حماية الأجهزة في ظل ظروف التشغيل. فشل لوحة التحكم: أخطاء الاتصال FSSB / I / O ،المحرك يفشل في الوصول إلى حالة الاستعداد، سلوك غير منتظم أثناء التشغيل. إنذارات مرتبطة بالحمل تشير إلى لوحة الطاقة أولاً.
