| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2101-0350 |

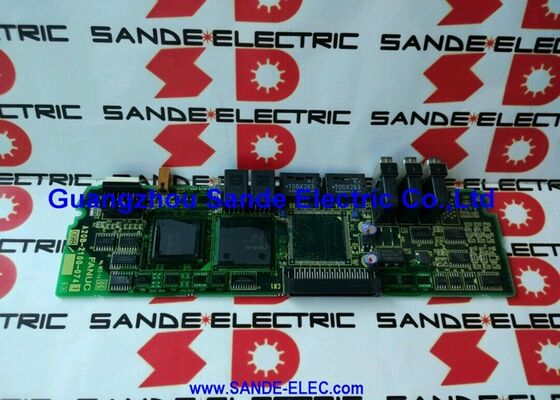

A20B-2101-0350 هو نوع A التحكم PCB مثبتة داخل FANUC A06B-6141 ألفا iSP (i Spindle) سلسلة مكبر الفولاذ.A06B-6141 هو الفانوك الفا i-سلسلة المتكاملة مكبر المسامير، الفرامل التجديدية، و وظائف عاكس الغزل في وحدة صغيرة واحدة.
جهاز التحكم (A20B-2101-0350) هو طبقة الذكاء في المحرك. إنه ينفذ:
تحكم سرعة الغزل:تلقي أوامر السرعة من CNC عبر واجهة الفولاذ التسلسلي وحساب تردد وجهد إخراج المحول المطلوب لتحقيق سرعة الفولاذ المطلوبة.
تحكم التوجه:إدارة وظيفة توجيه الغزل إيقاف الغزل في موقف زاوي دقيق لتغيير الأدوات ، وتزامن التلميع الصلب ، وتحديد محور Cs.
الاتصال المتسلسل:إدارة الاتصالات بين CNC ودفع الفولاذ من خلال بروتوكول الفولاذ التسلسلي FANUCخطأ) مرة أخرى إلى CNC واستقبال الأوامر (مرجع السرعة، وضع، تمكين).
وظائف الحماية:مراقبة درجة حرارة المحرك ، والتيار الزائد ، والجهد الزائد ، وسلامة ردود الفعل في الترميز ، وتوليد رموز الإنذار المناسبة على شاشة المحرك عند اكتشاف حالة خطأ.
| المعلم | القيمة |
|---|---|
| محرك أقراص متوافق | A06B-6141 (Alpha iSP) |
| النوع | A (لوحة التحكم من النوع A) |
| أجهزة الاتصال | CXA2B، CXA2A، JX4، JY1، JA7B، JA7A، JYA2، JYA3 |
| السلسلة | A20B-2101 |
| الوظيفة | سرعة الغزل ، التوجه ، الاتصالات المتسلسلة ، الحماية |
A20B-2101-0350 يحمل عدة أجهزة توصيل محددة تتفاعل مع بقية نظام القيادة:
CXA2A / CXA2B:موصلات الاتصالات المتسلسلة للدوائر التسلسلية التي تربط محرك الدوائر إلى واجهة الدوائر التسلسلية لجهاز CNC. هذه تحمل بيانات الأوامر والتغذية الراجعة ثنائية الاتجاه بين CNC والدراجة.
JA7A / JA7B:موصلات ردود الفعل لترتيب موقف محرك الغزل تتلقى بيانات سرعة المحرك وموقعها من ترتيب موقف المحرك المثبت على محرك الغزل
(جيا2) / (جيا3)اتصالات ردود فعل إضافية عادةً لمؤشر الموقف أو إشارات أجهزة استشعار التوجه المستخدمة في وظائف توجيه الفولاذ و وظائف محور Cs.
JX4 / JY1:موصلات واجهة للإشارات الإضافية بما في ذلك مكبر المسامير جاهز أو مخرجات الإنذار أو إشارات إدخال / إخراج الآلة.
A06B-6141 إنذار محرك الموديل خطأ في لوحة تحكم:يعمل مكبر المود الفانوك ألفا إيس بي على إنتاج إنذار مستوى التحكم (وليس خطأ في الطاقة). يتم التحقق من صحة محرك المود ومستوى الطاقة.يتم تحديد لوحة التحكم A20B-2101-0350 باعتبارها الخطأاستبدال يعيد وظيفة محرك الغزل
فشل في توجيه الغزل:مركز معالجة CNC يطور أخطاء في توجيه الغزل ، لا يستطيع الغزل التوقف في الموقف الصحيح لتغيير الأداة. بعد التحقق من جهاز الاستشعار والتشفيريتم تحديد A20B-2101-0350 باعتبارها خطأ التحكم.
س1: كيف يمكنني تأكيد أن A20B-2101-0350 هو لوحة التحكم الصحيحة لدفع الفولاذ الخاص بي؟
حدد رقم نموذج مكبر الغزل من لوحة اسم المحرك إذا كان يقرأ A06B-6141 ، فإن A20B-2101-0350 هو جهاز التحكم الصحيح من النوع A.تحقق أيضا من تسمية "النوع أ" من ملصق اللوحة المثبتة"سلسلة 6141" في وصف المنتج يتماشى مباشرة مع مكبر العجلات A06B-6141.
س2: ما هو "النوع أ" في سياق لوحة التحكم في الغزل A06B-6141؟
قد تستخدم مكبرات الفولاذ FANUC تكوينات مختلفة للوحات الالكترونية للتحكم ️ تميز تسميات النوع A والنوع B بين هذه المتغيرات. النوع A هو تكوين لوحة التحكم القياسية لـ A06B-6141.إن تركيب النوع الخاطئ (النوع B في وضع النوع A) سيؤدي إلى فشل الاتصالات أو أخطاء التحكم. تأكد دائمًا من النوع من ملصق اللوحة المثبتة قبل الطلب.
السؤال 3: أي إنذارات المذنب تشير على وجه التحديد إلى خطأ A20B-2101-0350؟
عادة ما تنتج أخطاء لوحة تحكم PCB إنذارات في مجموعة الاتصالات المتسلسلة للدوامة أو رموز الأخطاء على مستوى التحكم مثل إنذار 9 (خطأ الاتصالات المتسلسلة) ، إنذار 24 (خطأ التحكم في المحرك) ،أو إنذار 73 (خطأ بطاقة التحكم) كما هو موضح على مصباح LED في المحركإنذارات مرحلة الطاقة (التيار الزائد ، الجهد الزائد) عادة ما تشير إلى PCB أو IGBTs الطاقة بدلاً من لوحة التحكم.
السؤال 4: هل استبدال A20B-2101-0350 يتطلب إعادة إدخال معايير الغزل؟
تقع معايير الغزل في ذاكرة معايير الغزل في CNC وليس في لوحة تحكم المحرك. بعد تركيب A20B-2101-0350,CNC إعادة تحميل معايير الغزل إلى محرك الأقراص عبر واجهة الغزل التسلسلي خلال تسلسل بدء تشغيلالتحقق من تشغيل العمود الطبيعي عبر نطاق السرعة قبل العودة إلى الإنتاج.
السؤال 5: ما هي الاحتياطات المتعلقة بـ ESD وسلامة المستخدمين عند استبدال A20B-2101-0350؟
أطفئ جهاز التحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكم بالتحكمالتحقق من مكثفات الحافلة المشتركة في المحرك يتم تفريغها بالكامل باستخدام مقياس فولت متزامن معايرة قبل فتح خزانة المحرك.تعامل مع A20B-2101-0350 بواسطة حزام معصم مضاد للستاتيك على سطح آمن من ESD.
