لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2101-0390 |

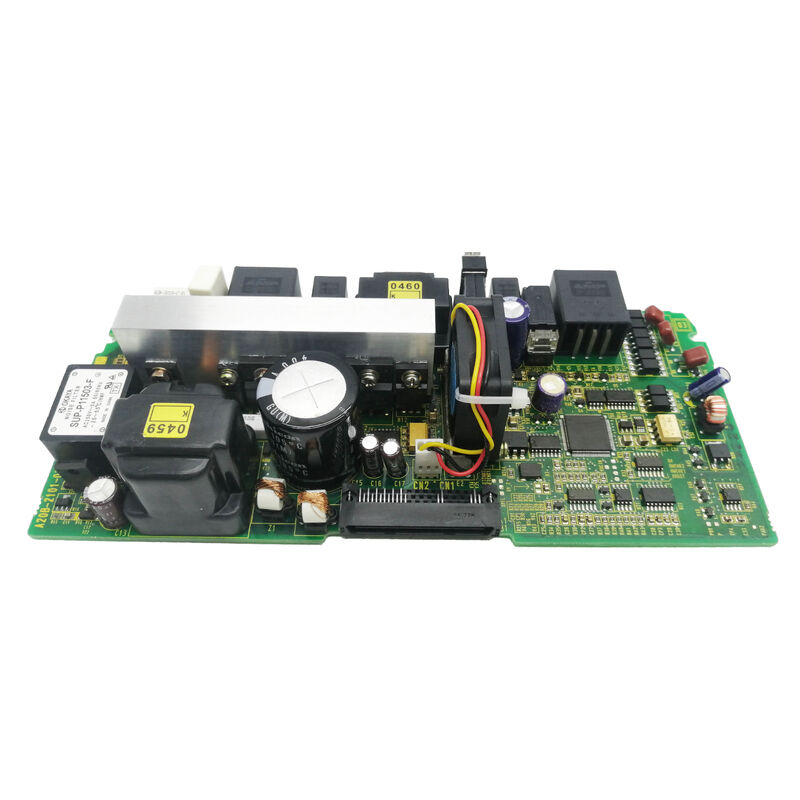

A20B-2101-0390 هي لوحة إمداد طاقة الدائرة المطبوعة لنظام محرك سلسلة Alpha I من FANUC. في بنية Alpha I الخاصة بـ FANUC، تعمل وحدة إمداد الطاقة (PSM) كوحدة تحويل الطاقة المركزية لنظام القيادة بأكمله - بما في ذلك مكبرات الصوت المؤازرة والمغزلية المتصلة بها على ناقل التيار المستمر المشترك.
إن A20B-2101-0390 PCB هو لوحة التحكم والمراقبة داخل PSM، حيث يقوم بإدارة:
التحكم بالتصحيح:يقوم PSM بتحويل طاقة التيار المتردد ثلاثية الطور الواردة إلى جهد ناقل DC منظم. يتحكم PCB الخاص بمصدر الطاقة في عملية التصحيح هذه ويراقب ناقل التيار المستمر للحصول على مستوى الجهد الصحيح.
التعامل مع الطاقة المتجددة:عندما تتباطأ محاور المؤازرة أو المغزل، فإنها تولد طاقة متجددة. يدير PSM هذه الطاقة - إما بإعادتها إلى مصدر التيار المتردد (في تكوينات PSM المتجددة) أو تبديدها من خلال مقاوم متجدد. يتحكم A20B-2101-0390 في التبديل المتجدد.
مراقبة حافلة العاصمة:يقوم PCB الخاص بمصدر الطاقة بمراقبة جهد ناقل التيار المستمر في الوقت الفعلي، ويكشف عن ظروف الجهد الزائد والجهد المنخفض ويؤدي إلى عمليات إيقاف التشغيل الوقائية قبل تلف إلكترونيات الطاقة.
عرض الحالة:تعرض شاشة LED المكونة من 7 أجزاء الموجودة في A20B-2101-0390 حالة تشغيل PSM وأكواد الإنذار - مما يوفر إشارة مرئية مباشرة لحالة وحدة إمداد الطاقة دون الحاجة إلى اتصال CNC لإجراء التشخيصات الأساسية.
| المعلمة | قيمة |
|---|---|
| نوع السلسلة | ألفا آي |
| نوع اللوحة | الدائرة المطبوعة (إمدادات الطاقة) |
| عرض | 7-قطاع LED |
| مرشح الضوضاء | صعد على متنها |
| طلب | التحكم في مصدر الطاقة Alpha I PSM |
تحدد مواصفات "مرشح الضوضاء الموجود على اللوحة" ترشيح EMI (التداخل الكهرومغناطيسي) المتكامل على A20B-2101-0390. يؤدي تبديل إلكترونيات الطاقة إلى توليد ضوضاء كهربائية كبيرة عالية التردد - سواء كانت ضوضاء موصلة تنتقل مرة أخرى إلى مصدر التيار الكهربائي أو ضوضاء مشعة تؤثر على الدوائر الحساسة القريبة.
مرشح الضوضاء المتكامل على A20B-2101-0390:
أجريت قمع EMI:تعمل محاثات الفريت والمكثفات الموجودة على لوحة الدوائر المطبوعة لإمداد الطاقة على تخفيف ضوضاء التبديل عالية التردد قبل أن تصل إلى الموصلات الرئيسية - مما يقلل التداخل مع المعدات الأخرى الموجودة على نفس مصدر الطاقة.
امتثال:تعد التصفية على متن الطائرة جزءًا من تصميم محرك FANUC لعلامة CE ومتطلبات الامتثال الأخرى لـ EMC - مما يضمن أن نظام القيادة يلبي حدود الانبعاثات المشعة والموصلة المحددة للآلات الصناعية.
خطأ PSM في مصدر الطاقة PCB:يقوم نظام القيادة FANUC Alpha I بتطوير إنذارات على مستوى PSM - لا يمكن إنشاء ناقل DC أو يتعطل النظام فورًا عند تشغيل الطاقة. بعد التحقق من مصدر التيار الكهربائي الوارد، تم تحديد مصدر الطاقة A20B-2101-0390 PCB على أنه الخطأ. يعمل الاستبدال على استعادة إنشاء ناقل التيار المستمر وتشغيل محرك الأقراص العادي.
ألفا أنا محرك صيانة النظام:يخضع نظام القيادة Alpha I في منشأة الإنتاج لصيانة مخططة شاملة. تم استبدال A20B-2101-0390 كجزء من تجديد إلكترونيات PSM لضمان استمرار تشغيل مصدر الطاقة الموثوق به.
س 1: ما هو دور PCB الخاص بمصدر الطاقة PSM في نظام القيادة Alpha I؟
في بنية Alpha I الخاصة بـ FANUC، تعد PSM وحدة تحويل الطاقة المركزية - فهي تقوم بتصحيح طاقة التيار المتردد ثلاثية الطور إلى ناقل التيار المستمر الذي تستخدمه جميع مكبرات الصوت المؤازرة والمغزلية المتصلة. A20B-2101-0390 هو لوحة التحكم PCB داخل PSM، وإدارة التصحيح، ومراقبة ناقل التيار المستمر، والتعامل مع الطاقة المتجددة، وإيقاف التشغيل الوقائي. بدون PSM وظيفي، لا يمكن تشغيل أي محرك مؤازر أو مغزلي في النظام.
س2: ما الذي تشير إليه رموز LED المكونة من 7 مقاطع في A20B-2101-0390؟
تعرض الشاشة المكونة من 7 أجزاء نوعين من المعلومات: رموز الحالة أثناء التشغيل العادي (التأكد من أن PSM نشط وأن ناقل التيار المستمر جاهز) ورموز الإنذار أثناء حالات الخطأ. رموز الإنذار رقمية - كل رقم يتوافق مع نوع خطأ محدد موثق في دليل صيانة مضخم الصوت المؤازر FANUC Alpha I. قراءة الكود المعروض هي نقطة البداية لأي تشخيص لخطأ PSM.
س 3: ما هي احتياطات السلامة المطلوبة قبل استبدال A20B-2101-0390؟
يحتوي PSM على مكثفات مرشح كبيرة تقوم بتخزين طاقة التيار المستمر عالية الجهد (عادةً ناقل تيار مستمر 300-600 فولت) بعد إزالة الطاقة الرئيسية. قبل الوصول إلى وحدة PSM الداخلية: قم بإيقاف تشغيل مصدر التيار الكهربائي وتأمينه، ثم انتظر وقت التفريغ المحدد في دليل الصيانة (عادةً من 5 إلى 10 دقائق). تحقق من أن جهد ناقل التيار المستمر أقل من 30 فولت باستخدام مقياس الفولتميتر المُعاير قبل التعامل مع أي لوحات داخلية.
س 4: هل يتطلب استبدال A20B-2101-0390 إعادة تكوين نظام محرك الأقراص؟
لا يحتوي PCB الخاص بمصدر الطاقة PSM على مخزن معلمات قابل للتكوين من قبل المستخدم - جميع معلمات المؤازرة والمغزل موجودة في ذاكرة معلمات CNC. بعد تركيب البديل A20B-2101-0390 واستعادة الطاقة الرئيسية، يجب على PSM إنشاء ناقل التيار المستمر بشكل طبيعي. تحقق من أن شاشة العرض المكونة من 7 أجزاء تعرض حالة الاستعداد الصحيحة قبل تمكين CNC واختبار محركات المؤازرة والمغزل.
س5: ما الذي يميز جهاز PSM Alpha I (A20B-2101-0390) عن أجهزة PSM السابقة من سلسلة Alpha؟
يشير تصنيف "Alpha I" إلى جيل i-series من نظام محرك Alpha الخاص بـ FANUC - وهو تطور لسلسلة Alpha السابقة مع أداء محسّن وتكامل أعلى وبروتوكولات اتصال محدثة. يستخدم Alpha I PSM لوحة إمداد طاقة الدائرة المطبوعة (A20B-2101-0390) مع تصفية الضوضاء المدمجة وتشخيصات LED المكونة من 7 مقاطع - وهي ميزات تعكس تحسينات تصميم جيل Alpha I مقارنة بأجهزة PSM السابقة.
