| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2101-0922 |

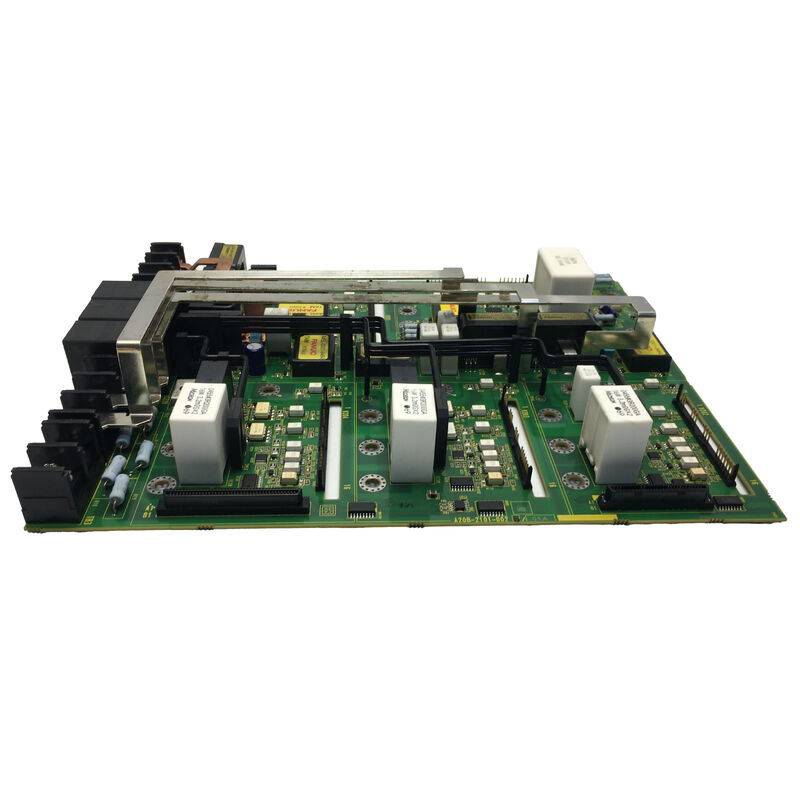

تشتمل سلسلة A20B-2101 على لوحات دوائر محرك المؤازرة والمغزل من FANUC - لوحات PCB للتحكم والطاقة التي تشكل النواة الإلكترونية لمضخم الصوت المؤازر ووحدات محرك المغزل من FANUC. تغطي هذه السلسلة مجموعة من أنواع اللوحات التي تخدم تقييمات مختلفة لقوة محرك الأقراص، والقدرات الحالية، وأجيال الواجهة عبر عائلات منتجات FANUC CNC والروبوتات.
تحمل اللوحات في هذه السلسلة إشارات محرك البوابة، ودوائر الاستشعار الحالية، ومنطق الحماية، وواجهات الاتصال التي تترجم أوامر الموضع والسرعة من CNC إلى مخرجات دقيقة للتحكم في المحرك. عندما يحدث خطأ داخلي في وحدة محرك سيرفو، فإن لوحات الدوائر الموجودة بداخلها هي المسار البديل - يؤدي تركيب لوحة FANUC الأصلية إلى إرجاع محرك الأقراص إلى أدائه المحدد.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A20B-2101-0922 |
| مسلسل | A20B-2101 |
| الشركة المصنعة | شركة فانوك |
| يكتب | محرك سيرفو ثنائي الفينيل متعدد الكلور |
| طلب | أنظمة مكبر الصوت المؤازرة/المغزلية |
تحتوي وحدة مكبر الصوت المؤازر FANUC على طبقات من مركبات ثنائي الفينيل متعدد الكلور، يتعامل كل منها مع طبقة وظيفية محددة:
لوحة الطاقة:يدير التحويل عالي الجهد والتيار العالي لمرحلة إخراج محرك الأقراص - إشارات محرك البوابة إلى أجهزة تحويل IGBT، ومراقبة ناقل التيار المستمر، والتحكم في التجديد.
لوحة التحكم:يعالج أوامر مؤازرة CNC (عبر واجهة FSSB أو النوع A أو النوع B)، ويقوم بتشغيل حلقة التحكم الحالية بمعدلات تحديث ميكروثانية، ويتعامل مع تعليقات المحرك من جهاز التشفير، وينفذ منطق حماية المؤازرة.
لوحة الأسلاك:يوفر واجهة الموصل الفعلي بين الكابلات الخارجية ومكدس ثنائي الفينيل متعدد الكلور الداخلي.
يخدم A20B-2101-0922 أحد هذه الأدوار ضمن وحدة FANUC المؤازرة أو وحدة مكبر الصوت المغزلي. يؤدي استبدالها إلى استعادة الوظيفة الإلكترونية لمحرك الأقراص على مستوى اللوحة - مما يؤدي إلى تجنب تكلفة استبدال وحدة مكبر الصوت الكاملة.
لا تتطلب جميع أخطاء محرك المؤازرة استبدال وحدة مكبر الصوت بالكامل. تشير بعض رموز الإنذار وأنماط الأخطاء إلى فشل على مستوى اللوحة بدلاً من فشل جهاز الطاقة:
في هذه الحالات، يعد استبدال اللوحة المستهدفة هو استراتيجية الإصلاح الصحيحة. تعمل لوحة الاستبدال A20B-2101-0922 على استعادة الوظيفة الفاشلة دون استبدال الأجهزة الميكانيكية وأجهزة الطاقة للوحدة الكاملة.
خطأ داخلي في وحدة المؤازرة:ينطلق مكبر الصوت المؤازر الخاص بآلة CNC من خلال إنذار داخلي لا يتطابق مع أخطاء كابل التشفير أو المحرك أو الأسلاك. يحدد التشخيص على مستوى اللوحة A20B-2101-0922 باعتباره المكون الفاشل. يؤدي استبدال اللوحة إلى استعادة التشغيل الطبيعي للمحور.
إصلاح محرك سيرفو الروبوت:يُحدث محرك سيرفو لجهاز التحكم الآلي FANUC خطأً متقطعًا في مفصل روبوت واحد. يحل استبدال A20B-2101-0922 السلوك المتقطع ويعيد الروبوت إلى عملية إنتاج موثوقة.
قطع غيار ورشة عمل لوحة القيادة:تحتفظ منشأة الإنتاج بمجموعة من لوحات السلسلة A20B-2101 كقطع غيار لورشة العمل لإصلاح وحدة المؤازرة السريعة، مما يقلل الوقت اللازم لإصلاح محرك الأقراص من أيام إلى ساعات.
س1: كيف يمكنني تحديد اللوحة التي تعطلت داخل وحدة مكبر الصوت؟
قم بعزل الخطأ عن طريق قراءة رمز الإنذار المحدد من شاشة CNC أو محرك الأقراص. تم توثيق رموز إنذار محرك FANUC (إنذارات SV وإنذارات SP) في دليل أوصاف مضخم المؤازرة. بعض الإنذارات خاصة بلوحة التحكم، والبعض الآخر خاص بلوحة الطاقة. يؤدي التلف الحراري أو علامات الحروق أو تغير لون المكونات على لوحة واحدة مقابل الأخرى إلى توجيه التشخيص أيضًا. إذا كانت شاشة LED الخاصة بمحرك الأقراص تعمل، فإن نمط الإنذار يساعد على تضييق نطاق الخطأ إلى لوحة معينة في المكدس.
Q2: هل يحتوي A20B-2101-0922 على بيانات معايرة خاصة بالمحرك؟
تقوم بعض لوحات التحكم بمضخم الصوت المؤازر FANUC بتخزين بيانات تعريف المحرك أو الحصول على المعايرة في الذاكرة غير المتطايرة على اللوحة. إذا كانت اللوحة المستبدلة تحمل بيانات خاصة بالمحرك، فيجب إعادة إدخال البيانات أو تنزيلها من النسخة الاحتياطية بعد تركيب اللوحة البديلة. تحقق من وثائق الصيانة الخاصة بنموذج مكبر الصوت المؤازر للتأكد مما إذا كان A20B-2101-0922 يحمل بيانات المحرك المخزنة قبل التركيب.
Q3: هل يتم استخدام A20B-2101-0922 في أنظمة التصنيع باستخدام الحاسب الآلي، أو وحدات التحكم الآلية، أو كليهما؟
يتم استخدام سلسلة A20B-2101 عبر كل من خطوط إنتاج CNC والروبوتات، حيث تتم مشاركة بنية المحرك المؤازر الخاص بـ FANUC بين المنصات. يعتمد النشر المحدد لـ A20B-2101-0922 على النظام المثبت عليه. يؤكد موضع اللوحة في قائمة قطع الغيار للنظام المستهدف ما إذا كانت تخدم محرك محور CNC، أو محرك مغزلي، أو مضخم مفصل آلي.
س 4: هل يمكن إرسال A20B-2101-0922 للإصلاح بدلاً من استبداله؟
يعد الإصلاح خيارًا فعالاً من حيث التكلفة عندما يكون الخلل عبارة عن فشل في مكون منفصل (فشل برنامج تشغيل بوابة IGBT IC، مكثف تالف، فتيل حماية منتفخ) يمكن تحديده وحله على مستوى المكون. عادة ما يتم استبدال اللوحات التي تعاني من أضرار الإجهاد الكهربائي على نطاق واسع بشكل أفضل من إصلاحها.
س5: ما هي احتياطات البيئة والتنمية المستدامة المطبقة على A20B-2101-0922؟
يحتوي A20B-2101-0922 على دوائر متكاملة منطقية CMOS وأشباه موصلات المحرك المعرضة للتفريغ الكهروستاتيكي. لا تعامل إلا باستخدام رباط معصم مؤرض متصل بسطح مؤرض. تخزين ونقل في التعبئة والتغليف الاستاتيكيه. عند الوصول إلى وحدة مكبر الصوت المؤازر، قم بتفريغ نفسك على الأرض قبل لمس أي لوحة PCB. يجب أن يتم إيقاف تشغيل محرك الأقراص بالكامل وتفريغ مكثفات ناقل التيار المستمر بالكامل قبل الوصول إلى اللوحة الداخلية - استخدم مقياس الفولتميتر للتيار المستمر للتأكد من أن جهد ناقل التيار المستمر أقل من 50 فولت قبل فتح مبيت مكبر الصوت.
