| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2900-0350 |
رقم الجزء:A20B-2900-0350
المصنع:شركة فانوك (اليابان)
نوع المنتج:وحدة المعالجة المركزية الرسومية (PCB)
سلسلة اللوحات:A20B-2900
أنظمة متوافقة:سلسلة FANUC 15-B (خيار 1 لوح) ، سلسلة 16 ، سلسلة 18
عرض التطبيق:CAP-II، CRT / LCD

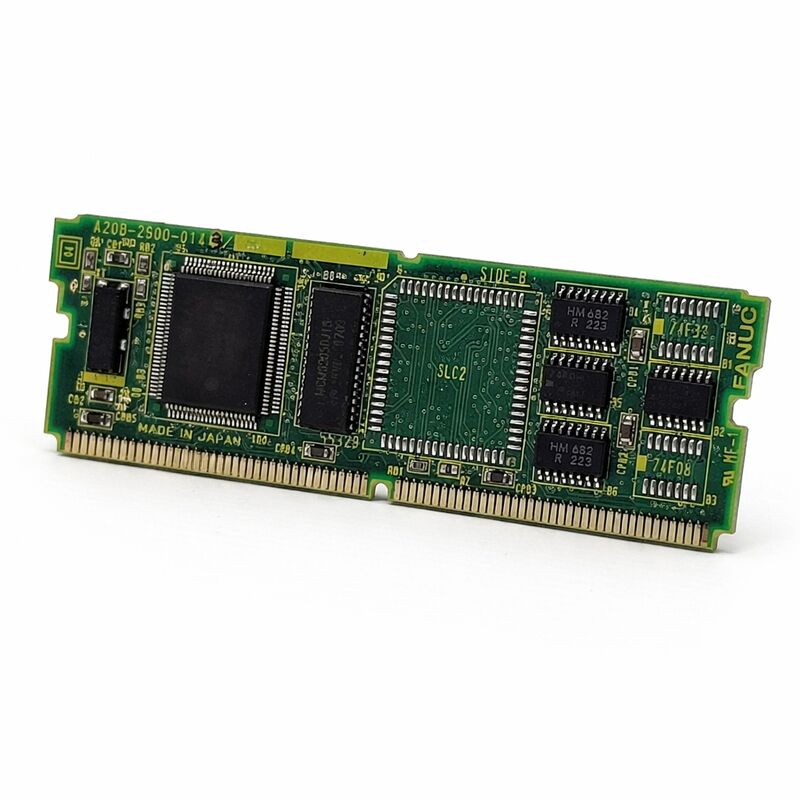

A20B-2900-0350 هي وحدة معالجة معالجة بيانات الرسومات لأنظمة التحكم CNC FANUC.ينتمي إلى سلسلة A20B-2900 ويقوم بتوصيل إلى اللوحة الرئيسية أو اللوحة الخيار 1 (OPT1) اعتمادا على تكوين وحدة التحكم المحددة.
وظيفتها الأساسية هي معالجة وتوليد مخرج العرض الرسومي لشاشة CRT أو LCD المتصلة. إنها المكون الحاسوبي الذي يجعل الواجهة البصرية لجهاز CNC تعمل.
تستخدم هذه الوحدة في جميع أنظمة CNC من FANUC Series 15-B ، 16 ، و 18 ، مما يتيح لهذه أجهزة التحكم تشغيل تكوينات شاشة CAP-II.
يشير CAP-II إلى معيار خروج شاشة CNC خاص من FANUC المستخدم في هذا الجيل من أجهزة التحكم.
تقوم وحدة المعالجة المركزية الرسومية بتنفيذ مهام تقديم الشاشة ، وتحويل بيانات شاشة CNC إلى الإشارات الصحيحة لنوع الشاشة المثبتة على الآلة.
وظائف العرض الرسومية في نظام FANUC CNC ليست إضافات تجميلية.
يتم إنشاء واجهة الكاملة للمشغل إظهار الموقع ، وشاشات المعلمات ، ورسائل الإنذار ، ومحاكاة مسار الأداة الرسومية ، وجميع القوائم الملاحية من خلال نظام العرض.
عندما تفشل وحدة المعالجة المركزية الرسومية ، يفقد المشغل رؤية حالة الجهاز. قد تستمر CNC في معالجة الحركة في الخلفية ، لكن المشغل لا يستطيع تأكيد الحالة ،الاستجابة للإنذاراتأو إدخال الأوامر من خلال الشاشة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-2900-0350 |
| المصنع | شركة فانوك |
| نوع المنتج | وحدة المعالجة المركزية الرسومية |
| سلسلة لوحات | A20B-2900 |
| أنظمة متوافقة | سلسلة FANUC 15-B، السلسلة 16، السلسلة 18 |
| معيار العرض | CAP-II |
| التثبيت | اللوحة الرئيسية أو اللوحة OPT1 (تعتمد على جهاز التحكم) |
| التطبيق | مخرج شاشة CRT / LCD |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الرطوبة | 75% RH max (غير مكثف) |
| الحالة المتاحة | جديد / تم تجديده / تم إصلاحه |
تحكم CNC معالجة نوعين مختلفين أساسا من المهام في وقت واحد. مهام التحكم في الوقت الحقيقيتنفيذ سلم PMC تشغيل على وحدة المعالجة المركزية الرئيسية مع متطلبات توقيت ضيقة.
إن تقديم الشاشة مكثف من الناحية الحاسوبية ولكنه ليس حاسماً من حيث التوقيت. إن فصل هذه المهام على معالجات مختلفة هو خيار تصميم عملي.
A20B-2900-0350 هو معالج الرسومات المخصص
إنه يأخذ البيانات من المحرك المركزي المركزي المركزي الرقمي الرئيسي محتوى الشاشة ، وموقف المؤشر ، وسمات المفاتيح الناعمة ، ونص الإنذار ، ومحاورات مسار الأداة ويحول ذلك إلى مخرج فيديو يدفع الشاشة.
إن تشغيل هذا العمل على وحدة منفصلة يبقي وحدة المعالجة المركزية الرئيسية حرة لمهماتها في الوقت الحقيقي.
هذا الانفصال له أيضا فائدة صيانة. وحدة الرسومات الفاشلة لا تأخذ قبالة التحكم الحركة من CNC.
يمكن أن تستمر الآلة في التشغيل أو يمكن تشغيلها في وضع محدود أثناء معالجة خطأ العرض.
يتم عزل الخطأ إلى النظام الفرعي الرسومات بدلا من تسلسل إلى التحكم بأكمله.
CAP-II هي بنية العرض التي تستخدمها FANUC على سلسلة 15-B و 16 و 18 جيل من أجهزة التحكم. إنها تحدد الواجهة بين إلكترونيات معالجة العرض في CNC ووحدة الشاشة.A20B-2900-0350 تنفيذ مخرج CAP-II عرض على جانب جهاز التحكم.
استخدمت أجيال مختلفة من أجهزة تحكم FANUC بنية عرض مختلفة.
استخدمت الأجيال السابقة وحدات رسومية مختلفة ؛ تستخدم الأنظمة القائمة على HSSB من سلسلة C واجهة مختلفة.
A20B-2900-0350 هو تحديداً حل CAP-II لمراقبي السلسلة B والسلسلة الرقمية المبكرة.
استخدام وحدة الرسومات من جيل مختلف أو معيار عرض مختلف لن ينتج مخرجًا صحيحًا.
تعكس توافق الوحدة مع كل من منصات السلسلة 15-B والسلسلة 16/18 بنية عرض مشتركة عبر عائلات وحدة التحكم هذه.
يختلف موقع التثبيت اللوحة الرئيسية أو لوحة OPT1 حسب نوع وتركيب جهاز التحكم المحدد.
تأكد من موقع التثبيت من وثائق الأجهزة للجهاز قبل التثبيت.
يمكن تثبيت A20B-2900-0350 في مواقع مختلفة اعتمادًا على جهاز التحكم: مباشرة على لوحة وحدة المعالجة المركزية الرئيسية في بعض التكوينات ، أو على لوحة OPT1 (الخيار 1) في أخرى. The OPT1 board is a expansion board that adds option function slots to the main CPU — the graphic module occupies one of these slots in configurations where the main board does not have a dedicated graphic module socket.
هذه المرونة في التثبيت كانت مقصودة في تصميم سلسلة A20B-2900.
وحدة الرسومات نفسها تخدم تكوينات متعددة للمتحكم من خلال التكيف مع موقع الفتحة المتاح.
قبل الحصول على استبدال، حدد الموقع الذي تحتل الوحدة المثبتة حاليًا وتأكد من أن الموقع متاح في جهاز التحكم.
إذا كانت لوحة OPT1 نفسها قد فشلت أو غائبة ، قم بتناول ذلك أولاً قبل تركيب وحدة الرسومات.
السؤال 1: إن شاشة CNC مظلمة تمامًا. يبدو أن قوى الآلة والمحاور تستجيب بشكل طبيعي. هل A20B-2900-0350 هو الخطأ المحتمل؟
العرض المظلم مع وظيفة آلة طبيعية هو مؤشر قوي على خطأ في نظام العرض الفرعي الوحدة الرسومية أو وحدة العرض أو كابل الاتصال. قبل استبدال الوحدة،تأكيد وحدة العرض تتلقى الطاقة (تحقق من إشارة التشغيل الخاصة بها أو اتصال الطاقة).
الشاشة بدون مصدر طاقة لن تظهر أي شيء بغض النظر عن حالة الوحدة الرسومية
إذا تم تأكيد الطاقة، تحقق من كابل الإشارة بين جهاز التحكم ووحدة العرض.
إذا تم تأكيد الطاقة والكابلات جيدة، وحدة الرسومات تصبح المشتبه بها الرئيسية.
السؤال 2: يظهر العرض محتوى جزئي بعض المناطق تعرض بشكل صحيح ولكن آخرين يظهرون أحرف مشوهة أو لا توجد بيانات. ما الذي يشير إليه هذا؟
إظهار جزئي بمناطق مشوهة يتوافق مع خطأ معالج الرسومات أو خطأ كابل العرض / رابط.
عادة ما تنتج الوحدة الرسومية الفاشلة بالكامل شاشة فارغة بالكامل أو مشوهة بالكامل ، وليس فساد انتقائي.
الفساد الانتقائي هو أكثر شيوعًا مشكلة كابل أو موصل. تحقق من موصلات كابل العرض في كلا الطرفين وإعادة تعيينها قبل استبدال وحدة الرسومات.
السؤال 3: بعد استبدال A20B-2900-0350 ، تشغل الشاشة ولكن تظهر دقة غير صحيحة أو محتوى الشاشة خارج الموقع. ماذا حدث؟
تشير هندسة العرض أو الدقة غير الصحيحة بعد استبدال الوحدة إما إلى عدم تطابق مراجعة الوحدة أو إعداد معايير العرض الذي يحتاج إلى تعديل.
تأكدي من أن رقم الجزء من وحدة الاستبدال و المراجعة يطابق الأصلي
بعض أجهزة تحكم FANUC تتطلب تعيين معايير رسومية محددة لنوع الشاشة والقرار.تحقق من أن هذه المعلمات نجت من عملية الاستبدال وتتطابق مع نوع الشاشة المثبتة على الآلة.
السؤال 4: تستخدم الآلة جهاز تحكم من السلسلة 16. هل يمكن استخدام A20B-2900-0350 من آلة من السلسلة 15-B كبديل؟
A20B-2900-0350 يخدم كل من السلسلة 15-B (على لوحة OPT1) والسلسلة 16/18 (على اللوحة الرئيسية أو OPT1).
إذا كانت وحدة المصدر تحمل نفس رقم الجزء والتحديث الذي تم تثبيته ، فهي مطابقة أجهزة مؤكدة بغض النظر عن عائلة وحدة التحكم التي تم تركيبها أصلاً.
تأكد من مطابقة موقع التثبيت وتحقق من التوافق من خلال رقم الجزء، وليس آلة المصدر.
السؤال 5: كيف يجب تخزين A20B-2900-0350 المزودة كاحتياطي؟
تخزين في عبوة مضادة للستاتيك في درجة حرارة غرفة مستقرة بعيدا عن الرطوبة وأشعة الشمس المباشرة.
لا تحتوي الوحدة على بطارية ولا مكونات حرجة في الزمن تتحلل في التخزين السلبي المعالجة المناهضة للستاتيكية الصحيحة وظروف التخزين الجاف هي المتطلبات الرئيسية.
تحقق من اتصالات موصلات حافة اللوحة من أجل الأكسدة قبل التثبيت إذا تم تخزين الوحدة لعدة سنوات.
يمكن تنظيف الأكسدة الخفيفة على جهات الاتصال المطلية بالذهب بمطهر اتصال مناسب قبل التثبيت.
