فانوك A20B-2900-0450 | وحدة تحكم R-J M32i — وحدة تحكم روبوت فانوك، منشأ ياباني

رقم القطعة: A20B-2900-0450

الشركة المصنعة: شركة فانوك (اليابان)

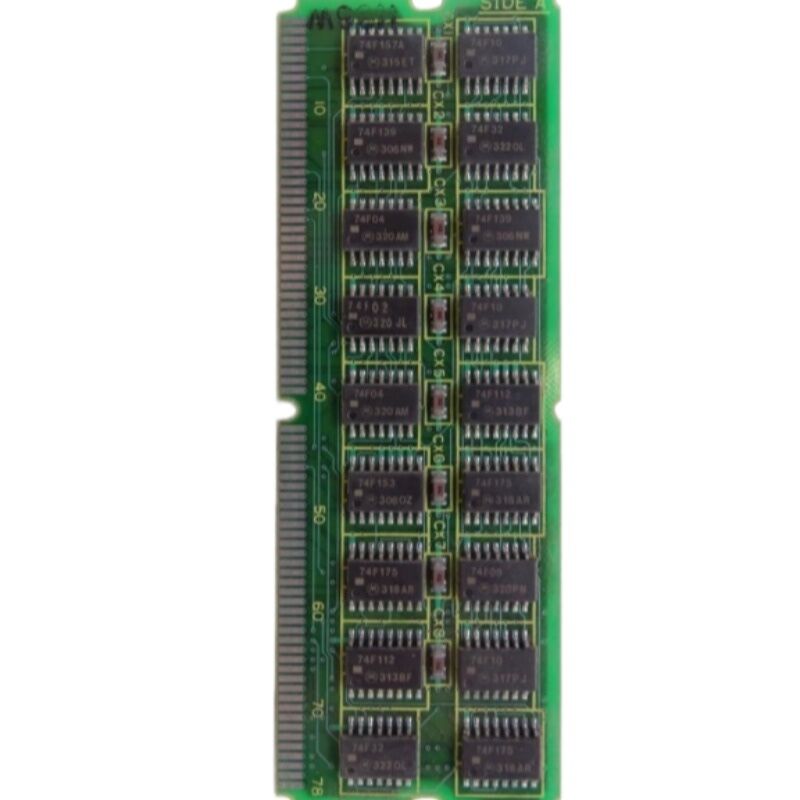

نوع المنتج: وحدة تحكم R-J M32i (لوحة مطبوعة)

سلسلة اللوحة: A20B-2900

الأنظمة المتوافقة: وحدات تحكم الروبوت من سلسلة FANUC R-J

نظرة عامة

A20B-2900-0450 هي وحدة تحكم R-J M32i لوحدات تحكم الروبوت من سلسلة R-J من FANUC. كانت R-J هي منصة التحكم الرئيسية للروبوتات من FANUC لجيلها — وحدة التحكم التي تدير جميع جوانب حركة الروبوت، وتنفيذ البرامج، والإدخال/الإخراج، والاتصال لأذرع الروبوت الصناعية من FANUC.

وحدة M32i هي لوحة المعالجة المركزية لوحدة التحكم: المكون الذي يشغل برنامج التحكم الخاص بالروبوت، وينفذ برامج الحركة، ويدير واجهة لوحة التحكم، وينسق محركات السيرفو لجميع محاور الروبوت.

ظلت وحدات تحكم الروبوت FANUC من جيل R-J قيد الخدمة في تطبيقات تجميع السيارات، واللحام بالقوس، ومناولة المواد، وتحميل الأجزاء لسنوات عديدة. لا تزال وحدات التحكم هذه قيد الاستخدام الإنتاجي في المنشآت التي تحتفظ بأسطول الروبوتات الخاص بها. عندما تفشل وحدة M32i، لا يعمل الروبوت — الحركة مستحيلة بدون المعالج المركزي.

A20B-2900-0450 هي قطعة الغيار التي تعيد الوظيفة إلى وحدة تحكم معطلة.

المواصفات الرئيسية

هندسة وحدة تحكم R-J

استخدمت وحدات تحكم FANUC R-J هندسة لوحات معيارية. كانت وحدة M32i هي المعالج الأساسي — حيث شغلت نظام تشغيل الروبوت، ونفذت برامج الحركة، وأدارت جميع وظائف التحكم عالية المستوى. تعاملت اللوحات الداعمة مع اتصالات السيرفو، والإدخال/الإخراج، وواجهات الأجهزة الطرفية، ولكن جميعها اعتمدت على وحدة M32i للتنسيق الخاص بها.

كانت هذه المعيارية متعمدة. يمكن استبدال اللوحات الفردية بشكل مستقل عند فشلها، دون الحاجة إلى استبدال وحدة التحكم الكاملة.

كانت وحدة M32i هي المكون الفردي الأكثر أهمية — فشل هنا أوقف الروبوت بغض النظر عن حالة جميع اللوحات الأخرى.

تتصل الوحدة ببنية اللوحة الرئيسية لوحدة التحكم من خلال موصلات محددة.

بعد تركيب وحدة بديلة، يجب استعادة برنامج الروبوت — البرامج، والمتغيرات النظامية، وبيانات الإتقان — من النسخة الاحتياطية.

توفر أجهزة الوحدة قدرة المعالجة؛ يحدد محتوى البرنامج ما يفعله الروبوت به.

إتقان الروبوت واستبدال الوحدة

تعد بيانات الإتقان من أهم المعلومات في وحدة تحكم الروبوت. إنها المعايرة التي تربط مواضع مشفرات مفصل الروبوت بالموضع المادي للروبوت في الفضاء. إذا فُقدت بيانات الإتقان — وهو ما يحدث عندما تفقد ذاكرة SRAM لوحدة التحكم الطاقة أو لا يتم عمل نسخة احتياطية منها — فلن يعرف الروبوت مكانه.

يلزم إعادة الإتقان المادي قبل أن يتمكن الروبوت من استخدامه للأعمال الدقيقة.

عند استبدال A20B-2900-0450، يجب استعادة بيانات الإتقان من النسخة الاحتياطية مع جميع بيانات النظام الأخرى. إذا لم تكن هناك نسخة احتياطية، فيجب إعادة إتقان الروبوت ماديًا عند كل محور باستخدام تجهيزات مرجعية أو علامات شاهد.

تتطلب هذه الإجراءات موظفين ماهرين وتستغرق وقتًا إنتاجيًا كبيرًا.

خذ دائمًا نسخة احتياطية كاملة قبل أي عمل على لوحة وحدة التحكم.

نسخة احتياطية كاملة وحديثة تحول استبدال اللوحة من حدث قد يستغرق يومًا كاملاً إلى إجراء يستغرق ساعة.

إعادة تحميل البرنامج بعد الاستبدال

بعد استبدال الوحدة، يجب إعادة بناء بيئة برنامج وحدة تحكم الروبوت بشكل منهجي:

قم بتحميل برنامج النظام من وسائط برنامج وحدة التحكم الأصلية أو نسخة احتياطية من ذاكرة الوصول العشوائي للقراءة فقط (FROM). ثم استعد جميع برامج الروبوت والمتغيرات النظامية بما في ذلك بيانات الإتقان، وإطارات الأدوات، وإطارات المستخدم، وتعيينات الإدخال/الإخراج.

أخيرًا، تحقق من التشغيل عن طريق تشغيل الروبوت عبر مواضعه المبرمجة بسرعة منخفضة قبل العودة إلى الإنتاج.

كل خطوة ضرورية.

تخطي أي خطوة يخاطر بحركة روبوت غير صحيحة قد تلحق الضرر بالأدوات، أو التجهيزات، أو الروبوت نفسه.

أسئلة متكررة

س1: يتم تشغيل وحدة تحكم الروبوت R-J ولكنها تظهر خطأ في النظام قبل أن تستجيب لوحة التحكم. هل وحدة M32i هي السبب المحتمل؟

يشير خطأ النظام الذي يمنع لوحة التحكم من الاستجابة إلى أن وحدة المعالجة المركزية لا يمكنها إكمال تهيئتها.

هذا يتوافق مع عطل في وحدة M32i. تأكد من أن جهد إمداد الطاقة لوحدة التحكم صحيح أولاً — الجهد غير الكافي يمكن أن يمنع أي معالج من البدء.

إذا تم التأكد من سلامة الطاقة واستمر الخطأ، فإن وحدة M32i هي المشتبه به الرئيسي.

س2: بعد استبدال وحدة M32i، يظهر الروبوت إنذارًا بخطأ إتقان على جميع المحاور. هل هذا متوقع؟

يتم تخزين بيانات الإتقان في ذاكرة SRAM المدعومة بالبطارية. إذا كانت بيانات SRAM سليمة وكانت بطارية النسخ الاحتياطي تعمل، فيجب أن تنجو بيانات الإتقان من استبدال الوحدة.

إذا لم يتم عمل نسخة احتياطية من بيانات الإتقان وكانت مفقودة بعد التبديل، يلزم إعادة الإتقان المادي.

تحقق من شاشة المتغيرات النظامية لقيم الإتقان — إذا كانت جميع المفاصل تظهر صفرًا أو لا توجد بيانات إتقان، يلزم إعادة الإتقان.

س3: بقيت برامج الروبوت سليمة بعد استبدال الوحدة ولكن الروبوت يتحرك بشكل غير صحيح. ما الذي يمكن أن يسبب ذلك؟

عادةً ما تشير حركة الروبوت غير الصحيحة بعد تبديل الوحدة إلى بيانات إطار أداة أو إطار مستخدم غير صحيحة، أو بيانات إتقان لا تتطابق مع المعايرة المادية للروبوت. تحقق من بيانات إطار الأداة وإطار المستخدم مقابل سجلات ما قبل الاستبدال.

قم بتشغيل كل مفصل عبر حركة يدوية بطيئة للتأكد من أن اتجاهه وحجمه صحيحان قبل أي تنفيذ للبرنامج.

س4: هل يمكن استخدام A20B-2900-0450 من روبوت آخر من نفس السلسلة كبديل؟

إذا كان رقم القطعة متطابقًا، فإن الأجهزة متوافقة. سيختلف محتوى البرنامج من الروبوت المانح.

تعامل مع الوحدة البديلة كأجهزة فارغة واستعد برنامج الروبوت المستهدف من ملفات النسخ الاحتياطي الخاصة به.

لا تفترض أبدًا أن البرامج أو المعلمات من روبوت مانح قابلة للتطبيق.

س5: كيف يتم عمل نسخة احتياطية من بيانات الإتقان للحماية من أعطال الوحدة المستقبلية؟

يتم تضمين بيانات الإتقان في نسخة احتياطية كاملة لذاكرة SRAM من قائمة النظام بلوحة التحكم.

تكتب هذه النسخة الاحتياطية جميع المتغيرات النظامية، بما في ذلك بيانات الإتقان، إلى ملف بطاقة ذاكرة. قم بتسمية البطاقة بمعرف الروبوت والتاريخ.

قم بتخزين أجيال متعددة من النسخ الاحتياطية. قم بعمل نسخة احتياطية مرة أخرى في كل مرة يتم فيها إعادة الإتقان.
