| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2900-0672 |

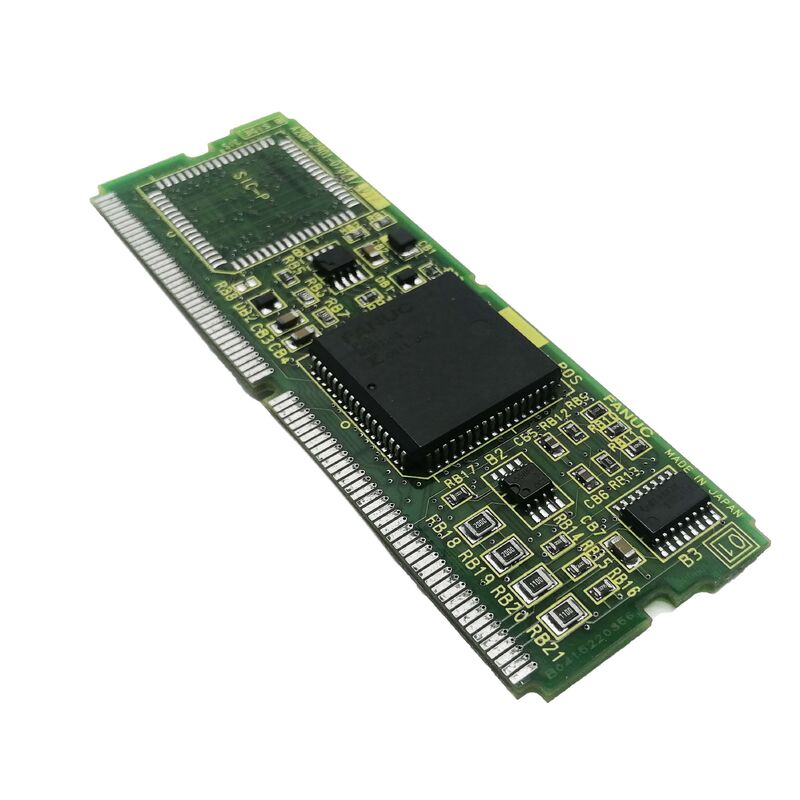

A20B-2900-0672 هي وحدة محورية متسلسلة من سلسلة A20B-2900 من FANUC ، وهي بطاقة الشبكة التي تتعامل مع رابط الاتصال المتسلسل بين وحدة التحكم CNC ومضخة المحور (SPM).في بنية CNC في FANUC، استبدلت واجهة الغزل التسلسلي الناتجة التناظرية السابقة بصلة تسلسلية رقمية.تتلقى وحدة الغزل على جانب لوحة التحكم CNC أوامر السرعة من وظيفة التحكم الغزل CNC، ينقلها إلى SPM عبر الرابط التسلسلي، ويرد ردود فعل سرعة الغزل وبيانات الإنذار مرة أخرى إلى CNC.
وتغطي سلسلة A20B-2900 وحدات واجهة المسامير المتسلسلة والتشابهية المستخدمة عبر أجيال متعددة من FANUC CNC.الحائط -0672 يحدد هذا المتغير المحدد داخل السلسلة كل حائط يتناول وضع نظام CNC المحدد وتكوين الاتصالالمتغيرات المجاورة في سلسلة A20B-2900 تخدم أجيال أو تكوينات CNC مختلفة ولا يمكن استبدالها دون تأكيد موقع اللوحة المحدد ونموذج CNC.
عندما تفشل A20B-2900-0672 ، تفقد CNC الاتصال مع مكبر الغزل. لا يمكن توجيه الغزل ولا يمكن للآلة إجراء عمليات القطع.عادة ما يظهر الخطأ على شكل إنذار محور أو إنذار اتصالات محور في CNC، حتى عندما يكون مكبر الغزل والمحرك سليمان جسديا.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-2900-0672 |
| السلسلة | A20B-2900 |
| النوع | وحدة الفوهة المتسلسلة |
| واجهة | سلسلة (رابط فوهة رقمية) |
| الوظيفة | الاتصال بين CNC و SPM |
| الأصل | اليابان |
تستخدم أجهزة التحكم CNC من FANUC إما واجهة فولاذ سلسلة أو واجهة فولاذ تشابهية للقيادة على مكبر الفولاذ.لا يمكن استبدال هذين النوعين من واجهات التواصل. لا يمكن لوحدة الغزل التسلسلي التسلسلي قيادة مكبر غزل التواصل التناظري.والعكس صحيح
تتحمل الواجهة المتسلسلة أوامر السرعة الرقمية والردود الفعلية وبيانات التشخيص عبر رابط الألياف البصرية أو الكابلات بين وحدة CNC و SPM.A20B-2900-0672 هو نوع الواجهة المتسلسلة تأكد من أن مكبر الغزل المثبت هو أيضا SPM واجهة متسلسلة قبل تحديد هذه الوحدة كبديل. سيتم طلب وحدة فوهة تشبيهية (تم تحديدها بـ "-xxxx analogue" في وثائق الخدمة) إذا كانت الآلة تستخدم محرك فوهة تشبيه واجهة.
س1: كيف يتم تمييز فشل وحدة الغزل عن فشل مكبر الغزل؟
يظهر خطأ وحدة الغزل كإنذار اتصال بين CNC و SPM CNC لا يمكن أن تثبت أو تحافظ على الرابط التسلسلي للغزل.عيب مكبر الغزل يظهر كإنذار على وحدة SPM نفسها (رموز LED أو قراءة إنذار على وجه SPM)إذا أظهرت SPM إنذار الاتصال في حين أن أجهزة SPM تبدو غير تالفة، وحدة الغزل على جانب CNC هو المشتبه به.
السؤال 2: هل استبدال A20B-2900-0672 يتطلب إعادة إدخال معايير الغزل؟
يتم تخزين معايير محرك الغزل في الذاكرة الرئيسية لمتحكم CNC ، وليس في وحدة الغزل نفسها. لا تتأثر معايير الغزل في استبدال مشابه.التحقق من أن معايير نوع محرك الغزل صحيحة بعد التثبيت وتأكيد تشغيل الغزل الطبيعي في سرعة مخفضة قبل العودة إلى الإنتاج.
السؤال 3: هل يمكن استبدال أنواع وحدة الغزل المتسلسلة A20B-2900؟
كلا، كل إضافة في سلسلة A20B-2900 تستهدف فتحة وتكوين نظام CNC معين.استبدال مختلف -xxxx اللاحقة قد تنتج أخطاء الاتصال أو قد فشل CNC الكشف عن وحدة الغزلتأكد A20B-2900-0672 على وجه التحديد من ملصق اللوحة المثبتة.
السؤال 4: تظهر الآلة إنذارًا بالدوامة دون تلف جسدي للدوامة. ما الذي يجب التحقق منه؟
أولاً تأكد من أن كابل الرابط المتسلسل بين وحدة الغزل و SPM سليم ومحكم بالكامل في كلا الطرفينكابل الألياف المتضررة أو رابط فضفاض ينتج إنذارات الاتصال بالدوامة متطابقة مع فشل الوحدةإذا تم التأكد من أن الكابل جيد، فإن وحدة A20B-2900-0672 تصبح مصدر العيب.
السؤال 5: كيف يتم الحصول على A20B-2900-0672؟
من خلال سوق قطع الغيار CNC من FANUC ووكلاء وحدات سلسلة A20B-2900 ومتخصصي إصلاح FANUC تأكد A20B-2900-0672 على وجه التحديد من ملصق اللوحة المثبتة.عائلة A20B-2900 تمتد على مجموعة واسعة من وحدات واجهة CNCالحرف الاخير هو معيار الاختيار.
