| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16B-1010-0170 |
رقم الجزء:A16B-1010-0170
المصنع:شركة فانوك (اليابان)
نوع المنتج:PCB الرئيسية / لوحة التحكم الرئيسية
التسمية:0TE PCB الرئيسي
الحالة:تم إيقاف الصناعة بواسطة المصنع

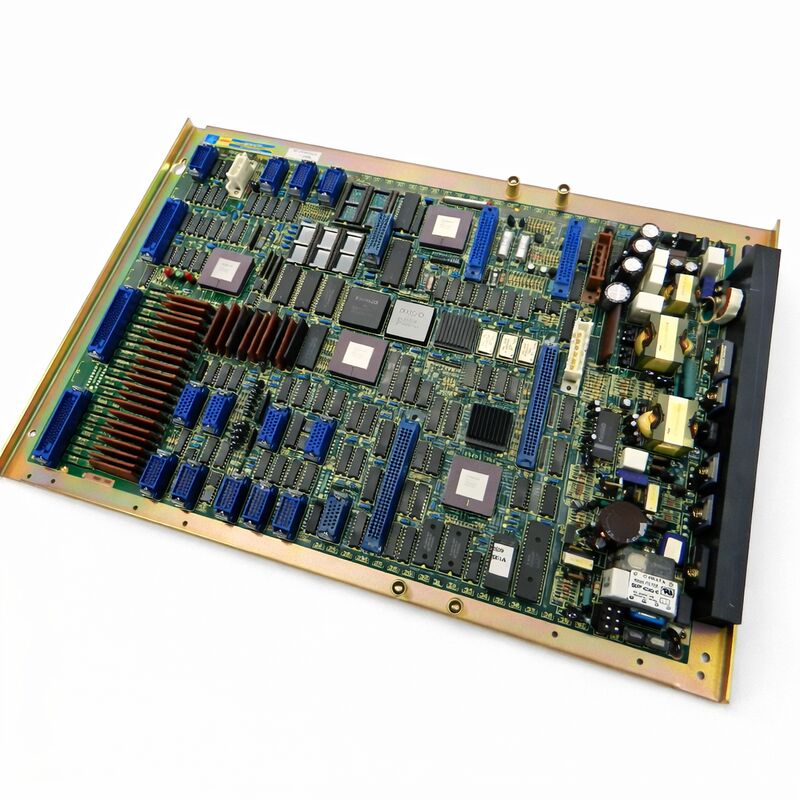

A16B-1010-0170 هو لوحة PCB الرئيسية لنظام التحكم CNC من FANUC Series 0TE. في بنية FANUC Series 0 ، فإن لوحة PCB الرئيسية هي اللوحة المركزية - اللوحة التي تنسق جميع وظائف CNC.
يتدفق التحكم في المحور ، وأوامر الغزل ، وتنفيذ PMC ، واجهة المشغل ، وإدارة I / O جميعها من خلال هذه اللوحة أو من خلالها. عندما يفشل PCB الرئيسي ، يفشل CNC بالكامل.لا توجد لوحة أخرى في جهاز التحكم تحمل نفس الوزن.
سلسلة A16B-1010 تغطي عائلة PCB الرئيسية لجيل CNC من FANUC Series 0.أرقام اللاحظات المختلفة تحدد المتغيرات المختلفة داخل عائلة 0 Series كل منها موجه لنموذج معين.
-0170 هو متغير 0TE. لا يمكن استبدالها مع لوحات للنماذج الأخرى في نفس الجيل ، حتى تلك التي تبدو مماثلة جسديًا.
تم إيقاف هذا اللوح من قبل الشركة المصنعة فانوك لم تعد تنتجه
القاعدة المثبتة من الآلات التي تعمل على أجهزة التحكم في سلسلة 0TE هي الطلب الوحيد الموجود لهذا الجزء معدات EDM، وغيرها من التطبيقات حيث تم نشر سلسلة 0TE على نطاق واسع.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-1010-0170 |
| المصنع | شركة فانوك |
| نوع المنتج | PCB الرئيسية / لوحة التحكم الرئيسية |
| التعيين | 0TE PCB الرئيسي |
| سلسلة لوحات | A16B-1010 |
| نظام متوافق | سلسلة FANUC 0TE CNC |
| حالة الإنتاج | تم إيقاف الصناعة بواسطة المصنع |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الرطوبة | 75% RH max (غير مكثف) |
| الحالة المتاحة | جديد (فائض) / تم تجديده / تم إصلاحه |
يعد الهيكل الرئيسي للوحة PCB في نظام CNC من السلسلة 0 مركز النظام. وهو يحتوي على وحدة المعالجة المركزية الرئيسية ، و LSI الخدمة للتحكم في المحور ، ومنطق الواجهة الذي يربط باللوحات الأخرى في جهاز التحكم.كل لوحة أخرى في مجلس الوزراء يتواصل من خلال أو إلى PCB الرئيسية.
أوامر موقع المحور تنبع من هنا
الحلقة الخدمية تعمل هنا، يتم إدارة تنفيذ سلم PMC هنا، عندما يضغط المشغل على مفتاح على لوحة MDI، تصل الإشارة إلى لوحة PCB الرئيسية، عندما يدعو رمز M للجهاز إلى سائل التبريد،يقوم الـ PCB الرئيسي بمعالجته.
نطاق دور هذه اللوحة يفسر لماذا خطأ PCB الرئيسي يأخذ الآلة بأكملها خارج الاتصال ، في حين أن فشل في معظم اللوحات الأخرى يؤثر فقط على وظيفة محددة.
على الآلات من سلسلة 0TE ، والتي عادة ما تكون محولات CNC ، ومراكز التدوير ، وأنظمة EDM الأسلاك ، يتعامل الهيكل الرئيسي للوحة PCB مع تكوين المحور المناسب لهذه الأنواع من الآلات.
يُعكس متغير 0TE المتطلبات الوظيفية والكهربائية لهذا التطبيق الخاص.
أوقفت FANUC إنتاج A16B-1010-0170 حيث تم استبدال جيل السلسلة 0 بمواقع تحكم أحدث. لا يوجد إنتاج جديد.
كل وحدة متاحة اليوم إما فائض أصلي (مخزنة جديدة ولكن غير مستخدمة) أو وحدة تم تجديدها / إصلاحها من الحقل.
الوحدات الفائضة تفضل عندما تكون متاحة.
لم تتراكم ساعات التشغيل ولا تحمل تاريخ فشل في الميدان. الوحدات التي تم تجديدها وإصلاحها هي بدائل صالحة عندما لا يكون هناك فائض متاح،بشرط أن يكون مصدر الإصلاح لديه خبرة حقيقية مع FANUC Series 0 PCBs الرئيسية وألواح الاختبار بالكامل قبل البيع.
هناك مزيفات في سوق لوحات FANUC القديمة.
هذا ليس نظريًا. اللوحات ذات أرقام الأجزاء الخاطئة على الملصقات ، أو مجموعات المكونات الخاطئة ، أو اللوحات الفاشلة ببساطة التي تم إعادة تعبئتها كوحدات وظيفية.الشراء من الموردين الذين يمكنهم تأكيد المنشأ ونتائج الاختبار.
يتطلب استبدال اللوحة الرئيسية في جهاز تحكم سلسلة 0TE استعادة بيانات النظام بالكامل. يجب تحميل المعايير والبرامج المخزنة وبيانات PMC من النسخ الاحتياطي بعد تثبيت اللوحة.اللوحة نفسها تثبيت في رف التحكم في الموقف المحدد من قبل وثائق الجهاز.
يجب تحميل مجموعة معايير تتطابق مع تكوين الجهاز.
ويشمل ذلك إعدادات مكاسب الخدمة المحددة للجهاز ، وحدات سفر المحور ، وتعيينات PMC I / O. يمكن أن تسبب المعلمات المحمولة بشكل غير صحيح إنذارات المحور الفورية أو سلوك غير آمن.
تحقق دائمًا من المعلمات مقابل وثائق الجهاز قبل تشغيل المحاور بعد استبدال PCB الرئيسي.
السؤال 1: يتم تشغيل وحدة التحكم في سلسلة 0TE ولكن يظهر إنذار النظام على الفور. هل يمكن أن يكون خطأ PCB الرئيسية؟
غالبًا ما تتضمن إنذارات بدء التشغيل على أنظمة CNC من سلسلة 0 رمز إنذار من خانتين. ابحث عن الرمز المحدد في دليل الصيانة من سلسلة 0.
تشير الرموز في سلسلة 900 عادةً إلى أخطاء الأجهزة التي تنطوي على لوحة PCB الرئيسية أو الدوائر المرتبطة بها ارتباطًا وثيقًا. قد تشير الرموز في نطاقات أخرى إلى مشاكل في الذاكرة أو الخدمة أو البرمجيات.
رمز الإنذار يضيق التشخيص بشكل كبير قبل افتراض خطأ PCB الرئيسي.
س2: هل يمكن إصلاح A16B-1010-0170 على مستوى المكون؟
الإصلاح على مستوى المكونات ممكن للفنيين ذوي الخبرة الذين لديهم إمكانية الوصول إلى مخططات FANUC Series 0 ومعدات الاختبار المناسبة.
وتشمل أوضاع الفشل الشائعة فشل دائرة البطارية وتدهور المكثف وتلف LSI للخدمة من عوائق الطاقة.
لا يمكن الحصول على أجهزة FANUC LSI الملكية على هذه اللوحة من مصادر مستقلة إذا فشل LSI الخدمة ، فإن استبدال اللوحة هو الطريق الوحيد القابل للتطبيق.
السؤال 3: لم يتم احتياط المعايير قبل فشل الـ PCB الرئيسي. هل يمكن استعادتها؟
ليس مباشرة من مجلس فشل في معظم الحالات.إذا كانت اللوحة لديها خطأ جزئي انها تشغيل ولكن الإنذارات بعض المعلمات قد لا تزال قابلة للقراءة من خلال واجهة CNC قبل إزالة اللوحةلوحة ميتة بالكامل لن تسفر عن شيء
إذا لم يكن هناك نسخة احتياطية، يجب إعادة إدخال المعلمات يدويا من وثائق الآلة أو من سجلات صانع الآلة.
السؤال 4: هل من الضروري أن تتطابق مع مستوى مراجعة المجلس عند استبدال A16B-1010-0170؟
عادة ما تشير مستويات المراجعة داخل نفس رقم الجزء إلى تغييرات تخطيط PCB التي لا تؤثر على الوظيفة.
في معظم الحالات، أي مراجعة لـ A16B-1010-0170 هي بديل صالح لآخر.
ومع ذلك، بالنسبة للآلات ذات إصدارات البرمجيات المحددة جداً أو تاريخ التعديلات، تأكد من التوافق مع وثائق الخدمة قبل التثبيت.
السؤال 5: كانت الآلة غير تعمل لعدة سنوات. تشغيل وحدة التحكم ولكنها لا تعمل. هل هذه مشكلة PCB الرئيسية؟
فترات العمل الخامل الممتدة تسبب فقدان بيانات SRAM المدعومة بالبطارية إذا لم يتم صيانة البطارية الاحتياطية.
الآلة التي لا يمكن تشغيلها بعد تخزينها لفترة طويلة غالباً ما فقدت مجموعة المعايير الخاصة بها وليس PCB الرئيسية الفاشلة. تحقق من بطارية النسخ الاحتياطي أولاً.
إذا كانت البطارية ميتة و المعلمات قد اختفت، استعيد من النسخة الاحتياطية أو إعادة إدخال يدويا.
إذا كانت المعلمات موجودة وصالحة ولكن الآلة لا تزال لن تعمل، المضي قدما في تشخيص الأجهزة.
