| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A16b-1010-0240 |
رقم القطعة: A16B-1010-0240
الشركة المصنعة: FANUC Corporation (اليابان)

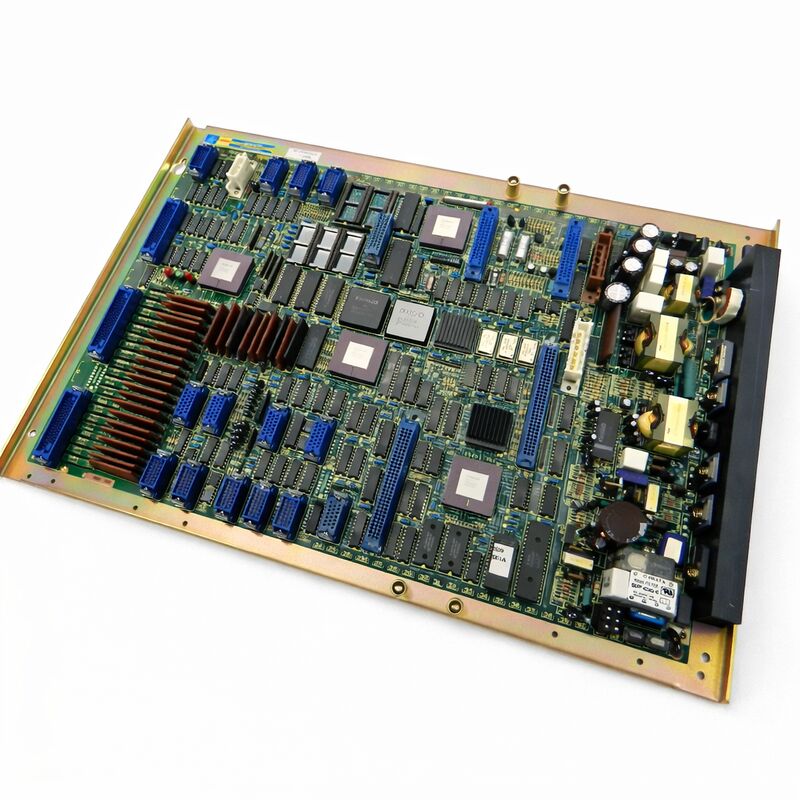

نوع المنتج: لوحة رئيسية (لوحة وحدة المعالجة المركزية الرئيسية)
سلسلة اللوحة: A16B-1010
الأنظمة المتوافقة: FANUC System 10, 11, 12; F0-Mate CNC
التحكم في المحاور: محورين (مع توسيع اختياري للمحاور الإضافية)
إن A16B-1010-0240 هي اللوحة الرئيسية — لوحة وحدة المعالجة المركزية الرئيسية — لنظام FANUC F0-Mate CNC ومنصات التحكم ذات الصلة System 10 و 11 و 12.
إنها لوحة Mate الرقمية من الجيل الأول: الذكاء المركزي لوحدة CNC مدمجة ومستقلة مصممة للطرف الأدنى من سوق أدوات الآلات حيث كانت التكلفة والبساطة مهمة جنبًا إلى جنب مع الأداء الرقمي الموثوق.
يشير اسم F0-Mate إلى أن هذا نظام CNC رقمي كامل.
على عكس وحدات التحكم الأكبر من سلسلة 0-A وسلسلة 0-C اللاحقة التي استخدمت بنية قائمة على الرفوف المعيارية مع لوحات وظيفية منفصلة، ركزت F0-Mate وظائف CNC الأساسية على لوحة رئيسية واحدة.
تحتوي هذه اللوحة على وحدة المعالجة المركزية الرئيسية، وواجهة السيرفو للتحكم الرقمي ثنائي المحاور، وقسم الإدخال / الإخراج لتوصيلات الآلة، ووحدة إمداد طاقة مدمجة، ودعم لنظام تخزين خرطوشة الكمبيوتر المستخدم في وحدات التحكم هذه بدلاً من وحدة سلم PMC-L الموجودة في آلات السلسلة 0 الأكبر.
تقود اللوحة شاشة رسومات أحادية اللون أساسية — كافية لتطبيقات أدوات الآلات التي صممت من أجلها.
كانت هذه التطبيقات عادةً مراكز خراطة صغيرة ومراكز تشغيل مدمجة حيث كان عدد المحاور منخفضًا، وتعقيد البرنامج معتدلاً، وكانت الأولوية هي أداء CNC الرقمي الموثوق به بسعر مناسب. حققت F0-Mate ذلك.
كانت وحدة CNC رقمية كاملة وعملية في حزمة مدمجة.
لا تزال العديد من هذه الأنظمة قيد الخدمة الإنتاجية اليوم على نفس الآلات التي صممت من أجلها.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A16B-1010-0240 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | لوحة رئيسية (لوحة وحدة المعالجة المركزية الرئيسية) |
| سلسلة اللوحة | A16B-1010 |
| الأنظمة المتوافقة | FANUC System 10, 11, 12; F0-Mate CNC |
| التحكم في المحاور | محورين قياسي (تتوفر توسعة للمحاور الإضافية) |
| التخزين | خرطوشة الكمبيوتر (بدلاً من PMC-L) |
| العرض | رسومات أحادية اللون أساسية |
| مزود الطاقة | مدمج على اللوحة |
| الأصل | اليابان |
| درجة حرارة التشغيل | 0 – 55°C |
| درجة حرارة التخزين | −20 – 60°C |
| الرطوبة | 75% RH كحد أقصى (غير متكثف) |
| الحالة المتاحة | جديد (فائض) / مجدد / مُصلح |
كانت منصة FANUC من السلسلة 0 واحدة من أنجح خطوط إنتاج CNC تجاريًا في عصرها. وحدات التحكم الكاملة من السلسلة 0 — 0-A و 0-B و 0-C — شغلت مراكز التشغيل ومراكز الخراطة في صناعة التصنيع العالمية.
كانت متغيرات Mate استجابة FANUC لشريحة سوق مهمة: بناة الآلات الذين احتاجوا إلى CNC رقمي حقيقي من FANUC ولكنهم وجدوا أن السلسلة 0 الكاملة باهظة الثمن أو كبيرة جدًا لتصميمات آلاتهم المدمجة.
وفرت F0-Mate جوهر تجربة السلسلة 0 — التحكم الرقمي في السيرفو، وبيئة برمجة FANUC المألوفة، ووظائف G-code القياسية — في عامل شكل وسعر يناسب الآلات الأصغر.
ألغت وحدة إمداد الطاقة المدمجة في اللوحة الحاجة إلى وحدة PSU منفصلة. ألغت وحدات الإدخال / الإخراج المدمجة متطلبات لوحات الإدخال / الإخراج المنفصلة لاتصال الآلة الأساسي.
كان التحكم ثنائي المحاور قياسيًا، مع خيار إضافة محور ثالث عبر لوحة الإضافة 1810-0010 عندما تتطلب الآلة ذلك.
كان تخزين خرطوشة الكمبيوتر سمة مميزة لهذا الجيل. تم تخزين برامج الأجزاء على أشرطة خرطوشة يمكن تحميلها في وحدة التحكم.
كانت هذه تقنية التخزين المقبولة في ذلك العصر لهذه الفئة من الآلات.
كل وظيفة من وظائف F0-Mate CNC تمر عبر هذه اللوحة الرئيسية. عندما يقوم مشغل الآلة بإدخال أمر من لوحة مفاتيح MDI، تقوم اللوحة الرئيسية بمعالجته. عندما تقوم وحدة CNC بتداخل مسار القطع، تقوم اللوحة الرئيسية بحساب مواضع المحاور.
عندما تقرأ منطق PMC مدخلات الآلة وتقود مخرجات الآلة، تمر معاملات الإدخال / الإخراج هذه عبر قسم الإدخال / الإخراج على هذه اللوحة.
عندما تعرض الشاشة محتوى البرنامج أو مواضع المحاور، يحدث إنشاء الرسومات على هذه اللوحة.
هذا التركيز للوظائف يعني أن فشل اللوحة الرئيسية يوقف الآلة تمامًا.
لا يوجد تشغيل جزئي ممكن عند فشل اللوحة الرئيسية — لا تتولى لوحة أخرى أيًا من وظائفها.
تكون الآلة معطلة حتى يتم إصلاح اللوحة أو استبدالها.
يبدأ نهج التشخيص لـ F0-Mate مع اشتباه في عطل في اللوحة الرئيسية بالقضاء على الأسباب الأبسط.
يؤدي عطل في مزود الطاقة داخل اللوحة إلى عرض مظلم وعدم استجابة الآلة — ولكن هذا يمكن أن يكون أيضًا مشكلة في الطاقة الخارجية.
عادةً ما ينتج عن عطل وحدة المعالجة المركزية إنذار عند التشغيل لا يمكن لوحدة التحكم مسحه.
ينتج عن عطل واجهة السيرفو إنذارات سيرفو عند بدء التشغيل دون سبب ميكانيكي.
قراءة رمز الإنذار إذا تم عرضه هو خطوة التشخيص الأولى.
A16B-1010-0240 هو منتج قديم. لقد أوقفت FANUC الإنتاج الأصلي منذ فترة طويلة.
ومع ذلك، فإن الآلات التي تستخدمه غالبًا ما تكون لا تزال منتجة.
يمكن لمركز خراطة صغير مُصان جيدًا مع وحدة تحكم F0-Mate أن يعمل بشكل موثوق لعقود — المكونات الميكانيكية تفوق بكثير الإلكترونيات في عمر الخدمة، بشرط صيانة الإلكترونيات.
تتضمن صيانة آلة مزودة بوحدة التحكم هذه الحفاظ على الوصول إلى لوحات الاستبدال.
تدعم سلسلة التوريد في السوق الثانوية — لوحات فائضة تم اختبارها، ولوحات أصلية تم إصلاحها بشكل احترافي، وخدمات التبادل التي يقدمها متخصصو خدمة CNC — هذه الآلات.
يمكن لخدمة إصلاح مستوى اللوحة غالبًا استعادة A16B-1010-0240 معطل بتكلفة أقل بكثير من سعر وحدة تم اختبارها، مما يجعل الإصلاح خيارًا أول قابلاً للتطبيق عندما يسمح الوقت بذلك.
س 1: تُظهر وحدة تحكم F0-Mate شاشة فارغة ولا تستجيب لأي إدخال. لا توجد إنذارات أخرى في الآلة. ما هو السبب المحتمل؟
تشير الشاشة الفارغة مع عدم استجابة وحدة التحكم عادةً إلى فقدان مزود الطاقة الداخلي للوحة الرئيسية أو عطل كارثي في وحدة المعالجة المركزية يمنع تسلسل بدء التشغيل من العمل. تأكد أولاً من أن جهد الإمداد الخارجي لوحدة التحكم صحيح.
إذا تم التأكد من أن الإمداد الخارجي جيد، فمن المحتمل أن تكون دوائر مزود الطاقة الداخلية للوحة قد فشلت.
افحص اللوحة بحثًا عن أي فيوزات محترقة أو مكونات تالفة بشكل واضح. إصلاح اللوحة أو استبدالها هو الخطوة التالية المناسبة.
س 2: تعمل الآلة ولكن الشاشة تعرض محتوى جزئيًا فقط — بعض المناطق صحيحة والبعض الآخر مشوش. تعمل وحدة CNC بشكل طبيعي بخلاف ذلك. هل هذه هي اللوحة الرئيسية؟
يشير تشوه العرض مع تشغيل الآلة الطبيعي بخلاف ذلك إلى قسم الرسومات في اللوحة الرئيسية بدلاً من دوائر وحدة المعالجة المركزية أو التحكم في السيرفو.
وحدة المعالجة المركزية تعمل (الآلة تعمل)، ولكن دائرة إنشاء الرسومات بها مكون متدهور.
غالبًا ما يكون هذا النوع من الأعطال قابلاً للإصلاح على مستوى المكونات بواسطة متخصص على دراية بسلسلة اللوحات هذه.
س 3: تُظهر F0-Mate إنذار سيرفو مستمرًا على المحور 1 عند كل تشغيل، قبل أن يتم طلب أي حركة. محرك السيرفو والكابلات سليمة. ما الذي يجب التحقيق فيه على اللوحة الرئيسية؟
يشير إنذار السيرفو المستمر عند التشغيل مع مكونات خارجية مؤكدة السلامة إلى دائرة واجهة السيرفو على اللوحة الرئيسية.
لا تكمل شريحة LSI للسيرفو في اللوحة أو دائرة الواجهة تهيئتها.
هذا عطل على مستوى اللوحة. قبل استنتاج ذلك، تحقق من أن موصل كابل واجهة المحور عند اللوحة نظيف ومثبت بالكامل.
إذا تم التأكد من أن الموصل جيد، فإن دائرة واجهة السيرفو في اللوحة تتطلب اهتمامًا.
س 4: تم الحصول على لوحة A16B-1010-0240 بديلة. قبل التركيب، ما هي البيانات التي يجب إعدادها؟
يتم تخزين معلمات وحدة تحكم F0-Mate — معلمات المحاور، وتعيينات الإدخال / الإخراج، وحدود التغذية، وثوابت الآلة — على وحدة التحكم.
عند تركيب لوحة بديلة، ستحتاج هذه المعلمات إلى استعادتها.
إذا تم أخذ نسخة احتياطية من المعلمات من وحدة التحكم الأصلية (إلى شريط خرطوشة، عبر واجهة RS-232، أو عبر أي طريقة نسخ احتياطي متاحة)، فستكون هذه النسخة الاحتياطية مطلوبة.
قم بإعداد النسخة الاحتياطية للمعلمات، والنسخة الاحتياطية لبرنامج الجزء، وتأكد من إصدار برنامج النظام الصحيح لهذه الآلة قبل بدء استبدال اللوحة.
س 5: تعطلت أيضًا محرك خرطوشة الكمبيوتر في F0-Mate. هل لا يزال من الممكن تشغيل الآلة بدون محرك الخرطوشة؟
عادةً ما يتم تحميل برامج الأجزاء في F0-Mate من خرطوشة أو إدخالها مباشرةً من لوحة مفاتيح MDI.
إذا تعطل محرك الخرطوشة، فلا يزال من الممكن إدخال البرامج من لوحة مفاتيح MDI — هذا عملي للبرامج القصيرة.
بالنسبة للبرامج الأطول، قد يكون واجهة DNC عبر منفذ تسلسلي RS-232 خيارًا إذا كان برنامج وحدة التحكم وتكوين الآلة يدعمان ذلك.
استشر دليل اتصال F0-Mate لقدرة DNC عبر RS-232 لإصدار وحدة التحكم المحدد هذا.
