لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2900-0901 |
رقم القطعة: A20B-2900-0901
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: وحدة تحكم النظام (SCM) — مغزل تسلسلي
سلسلة اللوحة: A20B-2900
الأنظمة المتوافقة: FANUC Series 18 / 21 والمتوافقة

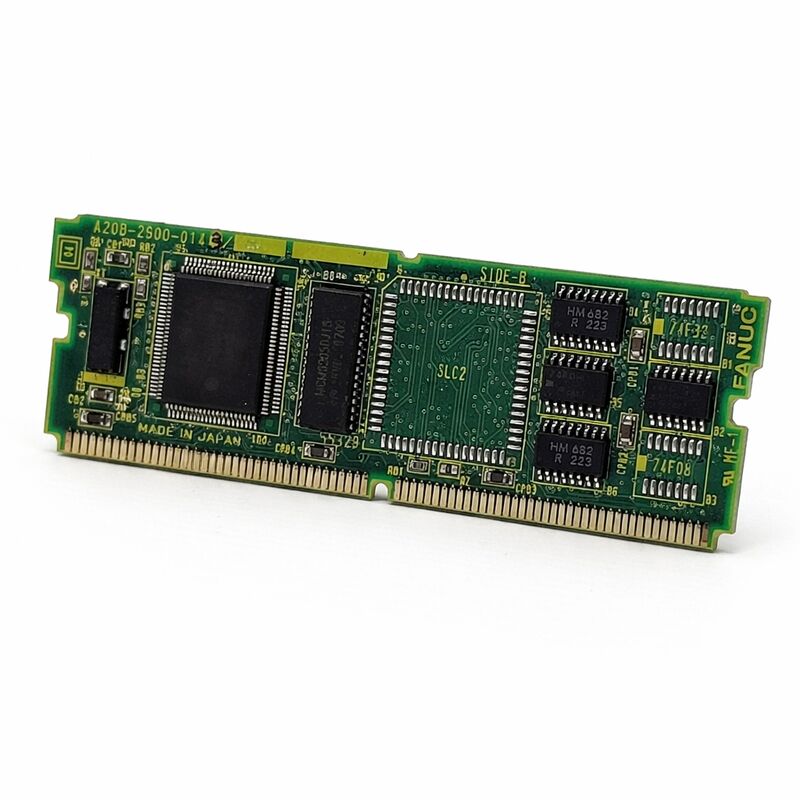

A20B-2900-0901 هي وحدة SCM — وحدة تحكم النظام — مع واجهة مغزل تسلسلي لوحدات التحكم CNC من FANUC Series 18 و Series 21. إنها لوحة ملحقة طرفية قابلة للتوصيل يتم تركيبها على لوحة وحدة المعالجة المركزية الرئيسية لوحدة التحكم.
وظيفتها هي تمكين اللوحة الأم من تنفيذ برنامج سلم SCM وتوفير واجهة اتصال المغزل التسلسلي التي تربط CNC بمضخم ومحرك المغزل.
بدون هذه الوحدة، لا يمكن لوحدات التحكم Series 18 و 21 المهيأة لها تشغيل برنامج سلم التحكم في الماكينة الخاص بها.
سلم SCM هو الجسر بين الحالة الداخلية لـ CNC والعالم المادي للماكينة — فهو يقرأ إشارات الإدخال من الماكينة ويدفع إشارات الإخراج إلى الملفات اللولبية، والمرحلات، ومضخات التبريد، ومغيرات الأدوات، وكل وظائف الماكينة الأخرى التي ليست محورًا سيرفو.
توفر A20B-2900-0901 قدرة المعالجة لهذا السلم، مثبتة كلوحة ملحقة مدمجة من نوع SMD على وحدة المعالجة المركزية الرئيسية.
واجهة المغزل التسلسلي على هذه الوحدة هي ما يسمح لـ CNC بالاتصال بمضخم مغزل من النوع التسلسلي.
ينقل نظام المغزل التسلسلي من FANUC أوامر السرعة، وأوامر الاتجاه، وإشارات التحكم عبر رابط تسلسلي مخصص عالي السرعة بين CNC والمضخم — بدلاً من استخدام مخرجات جهد تناظرية منفصلة لكل إشارة.
توفر هذه الوحدة نهاية CNC لهذا الرابط التسلسلي لأنظمة Series 18 و 21.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-2900-0901 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | وحدة تحكم النظام (SCM) |
| واجهة المغزل | مغزل تسلسلي |
| سلسلة اللوحة | A20B-2900 |
| الأنظمة المتوافقة | FANUC Series 18 / 21 والمتوافقة |
| التصميم | لوحة ملحقة قابلة للتوصيل من نوع SMD |
| التركيب | تتصل باللوحة الأم لوحدة المعالجة المركزية الرئيسية |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الرطوبة | 75% RH كحد أقصى (غير متكثف) |
| الحالة المتاحة | جديد (فائض) / مجدد / مُصلح |
سلم SCM (وحدة التحكم في التسلسل) في أنظمة FANUC Series 18/21 هو محرك وحدة التحكم في الماكينة القابلة للبرمجة — مكافئ وظيفيًا لما تسميه FANUC PMC (وحدة التحكم في الماكينة القابلة للبرمجة) على منصات أخرى.
يقوم بتنفيذ برنامج السلم الذي كتبه مُصنِّع أداة الماكينة عند تكوين الماكينة.
في كل مرة يضغط فيها المشغل على زر في لوحة المشغل، يستجيب سلم SCM.
كل رمز M يصدره برنامج NC — M03 للمغزل في اتجاه عقارب الساعة، M06 لتغيير الأداة، M08 لتشغيل المبرد — يمر عبر سلم SCM قبل أن يصبح إجراءً للماكينة.
يقرأ السلم مخرج رمز M الخاص بـ CNC، ومدخلات مستشعرات الماكينة، وحالة توقيت الماكينة، ثم يدفع المخرجات المناسبة.
توفر A20B-2900-0901 قدرة معالجة سلم SCM على اللوحة الرئيسية Series 18/21. إنها الأجهزة التي يعمل عليها السلم.
يتم تخزين برنامج السلم نفسه في ذاكرة FROM — وحدة منفصلة. تقوم هذه اللوحة بتنفيذ التعليمات المخزنة هناك.
قدمت FANUC واجهة المغزل التسلسلي لاستبدال طريقة الأوامر التناظرية السابقة. استخدم التحكم في المغزل التناظري إشارة جهد — عادةً ±10 فولت — لأمر سرعة المغزل.
كان يجب توليد الجهد بدقة، ونقله بدقة، واستقباله بشكل صحيح لكي تكون دقة التحكم في السرعة دقيقة. الضوضاء، وطول الكابل، وتقادم المكونات كلها أثرت على جودة الأمر التناظري.
يستبدل اتصال المغزل التسلسلي هذا المسار التناظري برابط تسلسلي رقمي.
يحسب CNC سرعة المغزل المطلوبة رقميًا وينقلها إلى مضخم المغزل كحزمة بيانات رقمية.
يستقبل المضخم القيمة الرقمية الدقيقة وينفذها. الاتصال محصن ضد الضوضاء والتدهور الذي يؤثر على الإشارات التناظرية.
توفر A20B-2900-0901 واجهة المغزل التسلسلي من جانب CNC لوحدات التحكم Series 18/21.
يقوم بإنشاء تدفق البيانات التسلسلي الذي يستقبله مضخم المغزل ويفسره.
تنتقل سرعة المغزل، والاتجاه، وهدف التوجيه، وقراءة الحالة على هذا الرابط التسلسلي.
تم توثيق A20B-2900-0901 كوحدة SCM لكل من وحدات التحكم CNC Series 18 و Series 21.
دورها متطابق في كليهما: توفير تنفيذ سلم SCM واتصال المغزل التسلسلي على لوحة وحدة المعالجة المركزية الرئيسية.
توفر الوحدة المصاحبة A20B-2900-0900 واجهات مغزل تسلسلي وتناظري في نفس الوقت.
يوفر -0901 مغزل تسلسلي فقط. في الآلات المزودة بمضخمات مغزل من النوع التسلسلي ولا يوجد متطلب لمخرج تناظري، فإن -0901 هو الخيار المناسب.
في الأنظمة التي تحتاج إلى قدرة مغزل تسلسلي وتناظري في نفس الوقت، يلزم استخدام -0900 بدلاً من ذلك.
س1: يعمل مغزل الماكينة ولكن رموز M لا تُنفذ. لا تُظهر CNC أي إنذار SCM/PMC. هل يمكن أن تكون A20B-2900-0901 خاطئة؟
إذا فشلت رموز M في إنتاج أي استجابة من الماكينة بينما يعمل المغزل (التسلسلي) والمحاور بشكل طبيعي، فقد لا يتم تنفيذ سلم SCM.
تحقق من شاشة حالة SCM/PMC الخاصة بـ CNC لحالة تنفيذ السلم. إذا كان السلم متوقفًا أو لم يتم تحميله، فهذه مشكلة تكوين برامج.
إذا أبلغ السلم عن التشغيل ولكن المخرجات لا تستجيب، فقد تكون دوائر قيادة المخرجات الخاصة باللوحة معطلة.
افحص اللوحة بحثًا عن تلف مرئي وتحقق من مصباح التشخيص الخاص باللوحة إذا كان موجودًا.
س2: ما هو الفرق بين A20B-2900-0901 و A20B-2900-0900؟
يوفر -0901 واجهة مغزل تسلسلي فقط. يوفر -0900 واجهات مغزل تسلسلي وتناظري. إذا كان مضخم مغزل الماكينة من النوع التسلسلي (FANUC αi أو ما شابه)، فإن -0901 كافٍ.
إذا كانت الماكينة تتطلب مخرج جهد تناظري للمغزل في نفس الوقت — استخدمت بعض التكوينات إعدادات مغزل مزدوج بأنواع مضخمات مختلطة — يلزم استخدام -0900.
قم بتأكيد نوع مضخم المغزل قبل الحصول على بديل.
س3: بعد استبدال هذه الوحدة، تم تحميل سلم SCM ولكن توجيه المغزل لا يعمل. حركة المحور طبيعية. ما الذي يجب التحقق منه؟
يتطلب توجيه المغزل كلاً من اتصال المغزل التسلسلي ومعلمات سلم SCM المحددة ليتم تكوينها بشكل صحيح.
بعد استبدال الوحدة، تأكد من استعادة جميع معلمات المغزل — سرعة التوجيه، وتعيين مستشعر الموضع، وتعيينات رموز M للتوجيه — من النسخة الاحتياطية.
إذا كانت المعلمات صحيحة، فيجب تأكيد اتصال المغزل التسلسلي بين هذه اللوحة ومضخم المغزل: تحقق من كابل المغزل التسلسلي عند كلا الطرفين.
س4: تمت إزالة الوحدة للفحص وإعادة تثبيتها. تُظهر CNC الآن إنذار مغزل تسلسلي. ماذا حدث؟
إنذار المغزل التسلسلي فور إعادة الإدخال هو عادةً مشكلة في تثبيت الموصل. قد لا تكون نقاط اتصال موصل الحافة الخاصة بالوحدة مشغولة بالكامل بعد إعادة الإدخال.
قم بإيقاف التشغيل، وإزالة الوحدة، وفحص نقاط اتصال الموصل بحثًا عن تلف أو تلوث، وأعد تثبيتها بقوة، وقم بتشغيلها مرة أخرى.
إذا استمر الإنذار مع اتصال جيد مؤكد، فيجب التحقيق في دائرة المغزل التسلسلي الخاصة بالوحدة أو دائرة الاستقبال الخاصة بالمضخم.
س5: هل يمكن عمل نسخة احتياطية من برنامج سلم SCM قبل استبدال هذه الوحدة؟
نعم. يتم تخزين سلم SCM/PMC في ذاكرة FROM الخاصة بوحدة التحكم، وليس على هذه الوحدة.
يمكن عمل نسخة احتياطية من محتويات FROM — بما في ذلك برنامج السلم — إلى بطاقة ذاكرة باستخدام وظيفة النسخ الاحتياطي لشاشة بدء التشغيل الخاصة بوحدة التحكم.
لا يؤثر استبدال A20B-2900-0901 على محتويات FROM.
يظل السلم الذي كان موجودًا قبل الاستبدال متاحًا بعد الاستبدال.
لا يلزم عمل نسخة احتياطية للسلم خصيصًا لتبديل هذه الوحدة، ولكن يوصى دائمًا بعمل نسخة احتياطية كاملة للبيانات قبل أي أعمال صيانة.
