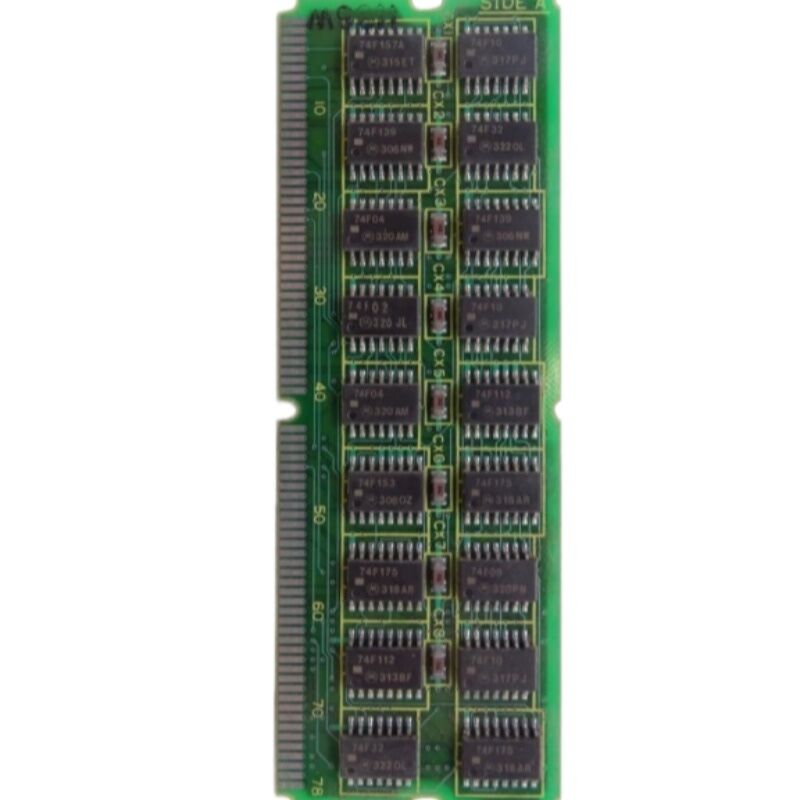

FANUC A20B-2900-0930 الوحدة المستخدمة A20B29000930 A2OB-29OO-O93O

FANUC A20B-2900-0930 ∙ CPU Module 80386SX ∙ Series 18-A / 21 ، اليابان الأصلية ، أوقفت

رقم الجزء:A20B-2900-0930

المصنع:شركة فانوك (اليابان)

نوع المنتج:وحدة وحدة المعالجة المركزية (لوحة MPU)

المعالج:إنتل 80386SX (i386sx)

سلسلة اللوحات:A20B-2900

أنظمة متوافقة:سلسلة FANUC 18-A، السلسلة 21 ومتوافقة

الحالة:تم إيقاف الصناعة بواسطة المصنع

نظرة عامة

A20B-2900-0930 هو وحدة وحدة المعالجة المركزية لأنظمة FANUC Series 18-A CNC ، وتخدم إما كوحدة معالجة مركزية رئيسية أو فرعية في سلسلة 21 ومراقبين متوافقين.

هي اللوحة التي تحتوي على وحدة المعالجة المركزية إنتل 80386SX مع الدوائر الداعمة المحيطة التي تجعل المعالجة وظيفية داخل بنية CNC:توليد الساعات، تعزيز الحافلة، منطق واجهة الذاكرة، والاتصالات إلى لوحة وحدة المعالجة المركزية الرئيسية التي يتم توصيلها إليها.

في بنية التحكم الوحيدة لـ FANUC ، لا يتم دمج وحدة المعالجة المركزية مباشرة على اللوحة الرئيسية. إنها تحتل وحدة توصيل خاصة بها.

هذا يسمح بدور وحدة المعالج بشكل مستقل في حالة فشلها،وقد سمحت لشركة FANUC بتقديم قدرات معالجة مختلفة على نفس منصة اللوحة الرئيسية من خلال تركيب وحدات وحدة معالجة مختلفة.

A20B-2900-0930 يحمل 80386SX معالج 32 بت من إنتل مع حافلة بيانات خارجية 16 بتوضعت كحل فعال وفعال من حيث التكلفة لمعالجة عندما تم إنتاج هذه المراقبين.

لا يمكن لمتحكم CNC العمل بدون هذه الوحدة. إنها نواة المعالجة التي تنبع منها جميع الوظائف الأخرى في المتحكم.

عندما تفشل هذه الوحدة ، لا يتم تشغيل وحدة التحكم. لا يوجد حلاً للخطر يجب استبدال الوحدة وإعادة تحميل البرنامج قبل أن يتم تشغيل الجهاز مرة أخرى.

المواصفات الرئيسية

الـ 80386SX ‬ محاكاة النواة من جيله

كان Intel 80386SX معالجًا بارزًا في الحوسبة المضمنة الصناعية خلال أواخر الثمانينيات وحتى التسعينيات.

وقدمت قدرة معالجة داخلية 32 بت مما يعني أنها يمكن أن تعمل مع قيم البيانات 32 بت داخليا بينما تستخدم حافلة البيانات 16 بت للتواصل مع الذاكرة الخارجية والأجهزة الطرفية.هذا المزيج يوفر أداءً حاسوبياً قوياً بتكلفة نظام أقل من حافلة 80386DX الكاملة 32 بت.

بالنسبة لتطبيقات التحكم CNC، ما يهم ليس سرعة الساعة في عزلة ولكن قدرة المعالج على تنفيذ مهام التحكمإدارة الاتصالات، وتعرض تقديم خلال دورات التوقيت المطلوبة.

توفر 80386SX المساحة التي يطلبها نظام التحكم في السلسلة 18-A لتوليد تطبيقات التصنيع.

استخدمت فانوك هذا المعالج عبر العديد من أنواع وحدة التحكم في نفس الجيل،ومعمارية وحدة المعالجة المركزية سمحت لنفس اللوحة الرئيسية أن تستخدم مع سرعات معالجة مختلفة أو أنواع عن طريق تبادل وحدة المعالجة المركزية.

وحدة المعالجة المركزية الرئيسية مقابل دور وحدة المعالجة المركزية الفرعية

A20B-2900-0930 يخدم دورين متميزين اعتمادا على جهاز التحكم المحدد الذي يتم تثبيته فيه.

في الأنظمة الأصغر حجمًا ، يعتبر الموديل B من السلسلة 21 مثالًا محددًا ، وتعمل هذه الوحدة كمعالج المركزي الرئيسي.

السلسلة 21 هي منصة تحكم أكثر تكثيفًا حيث تحمل وحدة وحدة المعالجة المركزية هذه عبء المعالجة الأساسي.

نفس اللوحة المادية تخدم هذا الدور ذو المسؤولية العليا

في الأنظمة الكبيرة ، قد تحتوي لوحة وحدة المعالجة المركزية الرئيسية على معالج أساسي أكثر قوة ، حيث يعمل A20B-2900-0930 كوحدة معالجة مركزية فرعية. في هذه التكوينات ، يمكن أن تكون بطاقة المعالجة المركزية المركزية المركزية واحدة.وحدة المعالجة المركزية الفرعية تتعامل مع مهام معالجة محددة يتم تقسيمها عن عبء عمل وحدة المعالجة المركزية الرئيسية، تحسين معدل النظام الكلي.

هذا التمييز مهم بالنسبة لمصادر الاستبدال.

تأكدي من الدور الذي تلعبه الوحدة في جهازك المحددولكن يجب أن يتوافق البرنامج المحمول في FROM مع نوع وتركيب التحكم المحدد.

تحميل البرمجيات بعد الاستبدال

استبدال وحدة وحدة المعالجة المركزية على نظام FANUC ليس مجرد تبادل للأجهزة. يتم تخزين برنامج تشغيل CNC في ذاكرة FROM ]] وحدات منفصلة ]] على اللوحة الرئيسية.عندما يتم تثبيت وحدة وحدة المعالجة المركزية الجديدة، يتم تحميل محتويات FROM إلى ذاكرة DRAM لوحدة وحدة المعالجة المركزية عند تشغيل النظام ويتم تشغيله من هناك.

إذا كان FROM سليماً ويحتوي على إصدار البرنامج الصحيح ، فيجب أن يتم تشغيل النظام بعد استبدال وحدة وحدة المعالجة المركزية.

إذا كان محتوى FROM أيضا فاسدا، كل من وحدة وحدة المعالجة المركزية و وحدة FROM تتطلب الاهتمام قبل أن يعمل النظام بشكل صحيح.

تأكيد سلامة FROM دائمًا كجزء من عملية التشخيص عندما يشتبه في فشل وحدة وحدة المعالجة المركزية.

الأسئلة الشائعة

السؤال 1: لا يتم تشغيل وحدة التحكم من السلسلة 18-A. يبدو أن مصدر الطاقة يعمل. هل A20B-2900-0930 هو الخطأ المحتمل؟

حالة عدم تشغيل مع مصدر طاقة وظيفي متسقة مع فشل وحدة وحدة المعالجة المركزية ، ولكن أيضًا مع فساد FROM أو خطأ في اللوحة الرئيسية.

تحقق من مؤشرات الحالة LED على اللوحة الرئيسية عند تشغيل التسلسل LED موثق في دليل الصيانة ويشير إلى مدى تقدم عملية التشغيل قبل التوقف.

إذا توقفت التسلسل مباشرة بعد تشغيل دون أي نشاط يتعلق بالمعالجة المركزية، فإن وحدة المعالجة المركزية هي المشتبه بها القوية.

السؤال الثاني: يبدأ جهاز التحكم بشكل متقطع، أحياناً يبدأ بشكل طبيعي، وأحياناً يتوقف عند بدء التشغيل. ما الذي يقترحه هذا؟

فشل التشغيل المتقطع هو في كثير من الأحيان خطأ في المكونات بدلاً من فشل الوحدة.

تتصل وحدة وحدة المعالجة المركزية باللوح الرئيسي من خلال موصلات الحافة أو الدبوس. إذا تطورت هذه الاتصالات الأكسدة أو الضعف الميكانيكي ، فقد تقوم الوحدة بالاتصال الكهربائي غير المتسق.

قم بتنظيف جهات الاتصال بمطهر اتصال مناسب ، ثم قم بإعادة وضع الوحدة بشكل ثابت ، وقم بإعادة الاختبار.

إذا استمر العيب المتقطع ، فقد يكون للوحدة نفسها مشكلة حرارية أو مكون.

السؤال 3: تم تثبيت A20B-2900-0930 استبدال والجهاز يبدأ ولكن على الفور تنبيهات مع خطأ وحدة المعالجة المركزية. ماذا حدث؟

خطأ في وحدة المعالجة المركزية بعد التثبيت مع وحدة جديدة يشير عادة إلى عدم توافق البرمجيات ، فإن إصدار برنامج FROM لا يتطابق مع مراجعة وحدة المعالجة المركزية ،أو محتوى FROM هو لنوع مختلف من جهاز التحكم.

تحقق من أن إصدار البرنامج لوحدة FROM متوافق مع وحدة المعالجة المركزية البديلة.

تأكيد مراجعة الوحدة من الملصق الموجود على اللوحة والإشارة المتقاطعة إلى وثائق الصيانة.

السؤال 4: هل يمكن استخدام A20B-2900-0930 من نظام السلسلة 21 في نظام السلسلة 18A؟

تستخدم كلا النظامين نفس أجهزة وحدة المعالجة المركزية. يعتمد ما إذا كانت الوحدة قابلة للتبادل على ما إذا كان برنامج FROM في النظام المستهدف متوافقًا مع متغير وحدة المعالجة المركزية (على سبيل المثال ،مراجعة الأجهزة).

إذا كانت أرقام القطع متطابقة تمامًا، فإن الأجهزة متوافقة.

يحدد البرنامج المحمول من FROM السلوك الوظيفي ‬ لا حاجة لتغييرها فقط لأن الوحدة كانت مصدرها ماديًا من نوع حاسوب مختلف.

س5: كانت الآلة تعمل بشكل صحيح حتى ارتفاع الطاقة. بعد ارتفاع الطاقة ، لن يتم تشغيلها. هل يجب استبدال وحدة وحدة المعالجة المركزية أولاً؟

يمكن أن يضر زيادة الطاقة بأي مكون إلكتروني في وحدة التحكم. وحدة وحدة المعالجة المركزية عرضة لذلك، ولكن كذلك مصدر الطاقة، واللوح الرئيسي، ووحدة FROM.

بدلاً من استبدال المكونات بشكل عشوائي، استخدم مؤشرات حالة LED وأي معلومات تشخيصية متوفرة على شاشة جهاز التحكم.

إذا كانت وحدة وحدة المعالجة المركزية تظهر بشكل خاص الأضرار المادية عناصر محترقة ، ICs مشقوقة هذه هي نقطة البداية.

وإلا فإن التشخيص المنهجي بناءً على ما يبلغ عنه جهاز التحكم عند تشغيل الكهرباء أكثر موثوقية.
