لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1210-0801 |
يرمز "MPG" إلى مولد النبض اليدوي - عجلة التشفير الدوارة التي يستخدمها مشغلو الماكينات لتحريك محاور CNC يدويًا بدقة. يقوم المشغل بإدارة العجلة اليدوية، مما يولد نبضات كهربائية. يقوم CNC بترجمة هذه النبضات إلى حركة محورية يتم التحكم فيها بمقياس يمكن تحديده (عادةً ×1 أو ×10 أو ×100 لكل نبضة، أي ما يعادل 0.001 مم أو 0.01 مم أو 0.1 مم لكل نقرة على عجلة اليد).

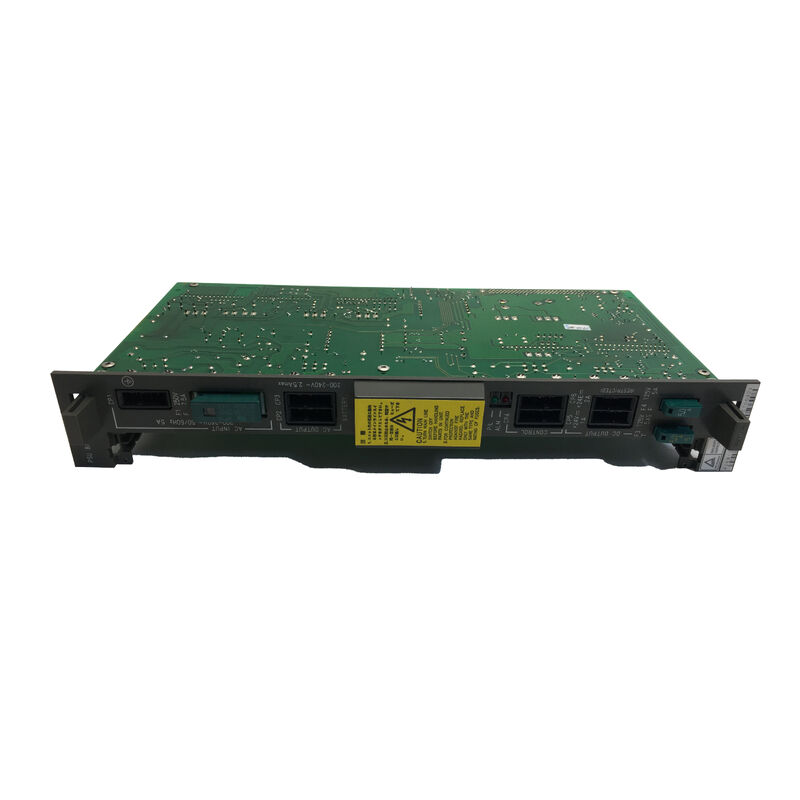

A16B-1210-0801 عبارة عن واجهة PCB مخصصة لـ MPG لأنظمة CNC من السلسلة 0-A و0-B و0-C و0-F و00B و00C. فهو يستقبل قطار النبض الخاص بالعجلة اليدوية وينقله إلى محرك الاستيفاء CNC بالتنسيق الصحيح لتحديد موضع المحور يدويًا.
| المعلمة | قيمة |
|---|---|
| متناسق | السلسلة 0-A، 0-B، 0-C، 0-F، 00B، 00C |
| واجهة | MPG (مولد النبض اليدوي) |
| نوع اللوحة | واجهة ثنائي الفينيل متعدد الكلور |
| مسلسل | A16B-1210 |
| طلب | التحكم اليدوي في محور العجلة اليدوية |
تولد MPG (العجلة اليدوية) إشارة تشفير تربيعية - قناتان نبضيتان (A وB) في علاقة طور 90 درجة. يسمح هذا التشفير التربيعي للوحة الواجهة بتحديد اتجاه الدوران وعدد النبضات.
يستقبل A16B-1210-0801 إشارات التربيع هذه و:
عد البقول:تقوم الواجهة بحساب النبضات الواردة من العجلة اليدوية في الوقت الفعلي، مما يحافظ على العد الدقيق لدوران العجلة اليدوية.
تحديد الاتجاه:تخبر علاقة الطور بين القناتين A وB لوحة الواجهة ما إذا كانت العجلة اليدوية يتم تدويرها في اتجاه عقارب الساعة (اتجاه المحور الإيجابي) أو عكس اتجاه عقارب الساعة (اتجاه المحور السلبي).
يطبق مقياس المضاعف:يتم تطبيق اختيار المقياس ×1/×10/×100 (من مفتاح وضع المشغل) على عدد النبضات، مما يؤدي إلى إزاحة المحور المتحكم.
ينقل إلى CNC:يتم إرسال أمر الموضع المنسق إلى وظيفة الاستيفاء الخاصة بـ CNC، والتي تنفذ حركة محورية سلسة استجابةً لإدخال عجلة اليد.
عجلة عقارب MPG غير وظيفية:تتوقف عجلة اليد MPG من سلسلة FANUC 0-C CNC عن إنتاج حركة المحور. تم اختبار العجلة اليدوية نفسها بشكل صحيح - فإدارة العجلة اليدوية لا ينتج عنها أي حركة حتى في وضع JOG-HANDLE. تم تحديد لوحة الواجهة A16B-1210-0801 على أنها الخطأ. يستعيد الاستبدال موضع المحور الذي يتم التحكم فيه بواسطة عجلة اليد.
صيانة واجهة العجلة اليدوية من السلسلة 0-B CNC:تخضع السلسلة 0-B CNC لصيانة إلكترونيات التحكم. تم استبدال لوحة الواجهة A16B-1210-0801 MPG لضمان التشغيل الموثوق للعجلة اليدوية في المستقبل.
Q1: لماذا تحتاج واجهة MPG إلى PCB مخصص؟
تولد العجلة اليدوية MPG إشارات تشفير تربيعية في الوقت الفعلي. يجب استقبال هذه الإشارات وفك تشفيرها وقياسها وإرسالها إلى وظيفة الاستيفاء الخاصة بـ CNC بمعدل التحديث المؤازر الخاص بـ CNC. يؤدي دمج فك تشفير الأجهزة المخصص هذا داخل لوحة وحدة المعالجة المركزية الرئيسية إلى زيادة تعقيد الدائرة؛ تعمل واجهة PCB المنفصلة على عزل معالجة إشارة MPG وتبسيط تصميم اللوحة الرئيسية.
س2: ماذا يحدث عند فشل A16B-1210-0801 — هل لا يزال من الممكن نقل المحاور؟
عندما تفشل واجهة MPG، يتم فقدان وضع المقبض (الركض الذي يتم التحكم فيه بواسطة العجلة اليدوية). عادةً ما يظل وضع JOG (الركض الذي يتم التحكم فيه بواسطة زر الضغط عند معدل التغذية المبرمج) ووضع MDI (الحركة التي يتحكم فيها البرنامج) فعالين، حيث لا يعتمدان على واجهة MPG. التنفيذ التلقائي للبرنامج لا يتأثر أيضًا. يتم فقدان قناة إدخال عقارب الساعة فقط.
Q3: هل A16B-1210-0801 متوافق مع جميع أنواع ماكينات CNC من السلسلة 0-A إلى 00C (المخارط ومراكز التصنيع)؟
نعم. يغطي تعيين التوافق "#0A/B/C/F/00B/C" جميع أنواع الماكينات ضمن كل سلسلة CNC - مراكز المعالجة (0-MC، 0-MD، 0-MF)، ومراكز الخراطة (0-TC، 0-TD، 0-TF)، وأنواع الماكينات الأخرى ضمن عائلة Series 0. أجهزة واجهة MPG مستقلة عن تكوين نوع الجهاز.
س 4: هل يتطلب استبدال A16B-1210-0801 أي تعديل لمعلمة MPG؟
يتم تكوين مضاعف مقياس MPG (×1/×10/×100) وتعيين المحور في معلمات CNC - المخزنة في SRAM الرئيسية لـ CNC، وليس في لوحة واجهة MPG. بعد تركيب البديل A16B-1210-0801، يتم تطبيق معلمات MPG الحالية تلقائيًا. تحقق من وظيفة العجلة اليدوية في وضع المقبض على كل محور قبل العودة إلى الإنتاج.
