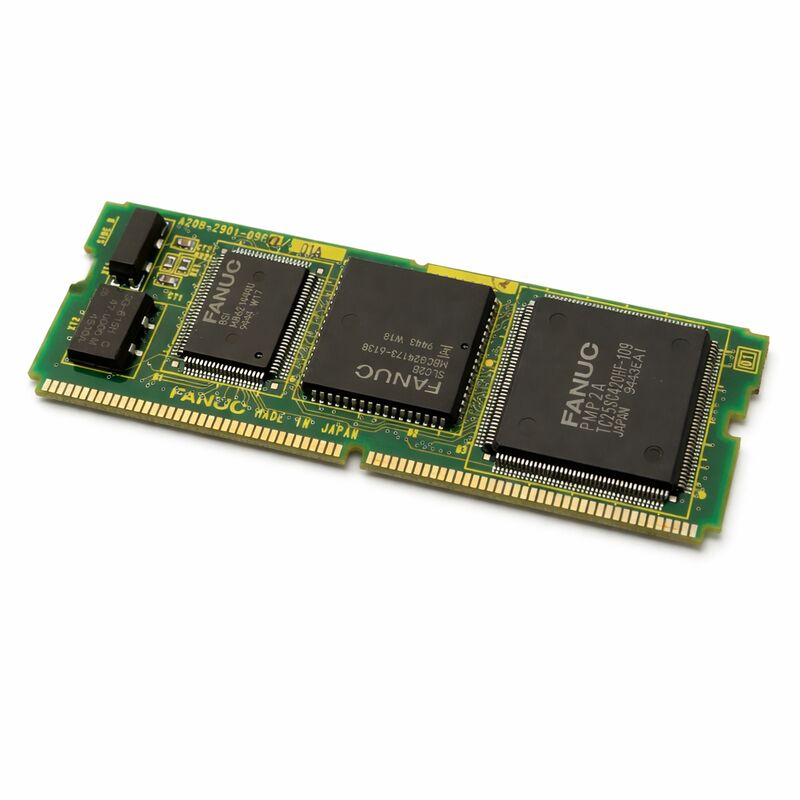

1 قطعة من لوحة الكمبيوتر المستخدمة من فانوك A20B-2901-0480 اختبار A20B29010480 A2OB-29O1-O48O

FANUC A20B-2901-0480 A20B-2901 سلسلة وحدات التحكم في الهياكل الورقية

رقم الجزء:A20B-2901-0480

المصنع:شركة فانوك (اليابان)

نوع المنتج:وحدة التحكم في PCB

سلسلة اللوحات:A20B-2901

التطبيق:نظام التحكم والأتمتة CNC FANUC

نظرة عامة

A20B-2901-0480 هو وحدة PCB من سلسلة A20B-2901 من FANUC عائلة من وحدات ألواح الدوائر المطبوعة المستخدمة في مجموعة FANUC من وحدات التحكم CNC تغطي الذاكرة ، التحكم في النظام ، PMC ،واجهة الخدمة، ووظائف التوسع لجيل جهاز التحكم قبل السلسلة الأولى.

سلسلة A20B-2901 خدمت سلسلة FANUC 15 ، 16 ، 18 ، 20 ،و 21 منصة تحكم كوحدات تعمل بالشاشة التي توسعت أو حددت قدرات محددة للمتحكم من خلال تركيبها في مواقع محددة على لوحة التحكم الرئيسية.

كانت الهندسة المعمارية الوحيدة التي تخدمها سلسلة A20B-2901 واحدة من الخصائص المحددة لتصميم وحدة التحكم في FANUC في هذا الجيل.بدلاً من إنتاج أجهزة تحكم ثابتة، صممت FANUC لوحة التحكم الرئيسية مع مواقع المقابس لمجموعة من وحدات الوظائف.

كل وحدة تقوم بوظيفة محددة، واختار صانع الآلة المزيج الذي يتوافق مع متطلبات الآلة.

كانت النتيجة وحدة تحكم يمكن تكوينها بدقة لتطبيقها بدون وظائف زائدة ولا وظائف مفقودة من مكتبة من الوحدات الموحدة.

A20B-2901-0480 هو عضو واحد من هذه المكتبة.

وظيفتها المحددة داخل بنية وحدة التحكم تجعلها مكونا لا غنى عنه للآلات التي تم تكوينها معهالقد فقدت القدرة المحددة التي قدمتها، ويعتمد التشغيل الصحيح للآلة على استعادتها.

المواصفات الرئيسية

السلسلة A20B-2901 عرض وظيفي

سلسلة A20B-2901 هي الجيل الخلف لسلسلة A20B-2900 ضمن عائلة وحدات التحكم الوحيدة لشركة FANUC.

The two series share the same architectural role — plug-in function modules for the pre-i-series CNC controllers — but the A20B-2901 series reflects the hardware generation transition that accompanied the refinement of FANUC's Series 15/16/18/20/21 platforms.

داخل عائلة A20B-2901 ، يمتد نطاق الوظائف: وحدات ذاكرة SRAM بقدرات مختلفة لتخزين البرامج والمعايير ، وحدات DRAM للذاكرة العاملة ،وحدات تحكم PMC مع أو بدون واجهات I/O Linkوحدات FROM لتخزين البرمجيات غير المتطايرة، ووحدات وظيفة مخصصة لتطبيقات محددة.

يتم تحديد كل متغير عن طريق رقم الجزء الكامل المتغيرات التي تشترك في البديل A20B-2901 ولكن تختلف في البديل تستخدم وظائف مختلفة وليست قابلة للتبادل.

موقع A20B-2901-0480 داخل هذا النطاق الوظيفي يضعها في دورها المحدد.

توضيحات الأجهزة للمتحكم قائمة على الوحدة التي تنتمي إلى المقبس الذي في اللوحة وما هي الوظيفة التي تقدمها في هذا الموقع.

هذه الوثائق هي المرجع النهائي لفهم ما يساهم به -0480 في تكوين وحدة التحكم التي تخدمها.

مبادئ الصيانة للوحدات A20B-2901

صيانة جهاز تحكم FANUC الذي يستخدم وحدات سلسلة A20B-2901 تتبع نفس النهج الهيكلي لصيانة أي جهاز تحكم صناعي وحدات:

المبدأ الأول هو تحديد الخطأ بشكل صحيح.

خطأ في الوحدة ينتج إنذارات في المنطقة الوظيفية التي تخدمها الوحدةيركز جهد الاستبدال على المكون الصحيح.

المبدأ الثاني هو التحقق من الاتصال. قبل استبدال وحدة، تأكد من أن وصلة وحدة في حالة جيدة ومشغلة بالكامل.الإنذارات المتقطعة ذات الصلة باللوحات غالبا ما تكون أخطاء في الاتصالات وليس أخطاء في اللوحات.

إعادة تشغيل الوحدة وتنظيف جهات الاتصال في الاتصالات يحل العديد من الإخفاقات الواضحة في اللوحة.

المبدأ الثالث هو مطابقة رقم الجزء الدقيق.

سلسلة A20B-2901 تحتوي على العديد من المتغيرات. التشابه الفيزيائي بين المتغيرات لا يشير إلى التوافق الكهربائي.فقط تطابق دقيق لعدد الجزء يضمن أن وحدة الاستبدال تؤدي الوظيفة الصحيحة في الموقف الصحيح.

المبدأ الرابع هو إعداد البيانات. إذا كانت الوحدة تخزن أي بيانات متقلبة - معايير ، بيانات البرامج ، ثابتات الآلة - يجب إجراء نسخة احتياطية كاملة قبل إزالتها.وحدة الإستبدال تبدأ فارغة.

الاستعادة من النسخ الاحتياطي هي الطريقة الوحيدة لاستعادة البيانات دون إعادة إدخال يدوي.

التوافر وسلسلة التوريد القديمة

تم إنتاج سلسلة A20B-2901 للمراقبين الذين يعتبرون الآن إرثًا للجيل 15 و 16 و 18 و 20 و 21 الذي سبق سلسلة i.توقفت فانوك عن إنتاج هذه الوحدات الأصلية بعد الانتقال إلى منصات تحكم جديدة.

الآلات التي تدفعها هذه أجهزة التحكم لا تزال تعمل، وكثير منها تمثل قدرة إنتاجية يخطط مشغلوها للحفاظ عليها لسنوات قادمة.

سلسلة التوريد التي تدعم هذه الأجهزة اختبرت مخزون الفائض من المعدات المعطلة، وحدات تم تجديدها بشكل احترافي مع مكونات جديدة واختبار وظيفي،وخدمات إصلاح مستوى المكونات تبقى نشطة ومتاحة.

عند شراء A20B-2901-0480 استبدال، حدد رقم الجزء الكامل، وإذا كان ذلك ممكناً، والإضافة مراجعة الأجهزة.إضافات مراجعة اللوحة تشير إلى تخطيط PCB أو تغييرات المكونات التي تم إجراؤها أثناء عملية إنتاج الوحدة.

عادة ما تكون التعديلات اللاحقة متوافقة مع المقابس السابقة، ولكن التأكيد على ذلك للتطبيق المحدد يتجنب مشاكل التوافق غير المتوقعة.

الأسئلة الشائعة

س1: يقوم جهاز التحكم بتوليد إنذار تقوم الوثائق برسمه إلى المنطقة الوظيفية التي تخدمها هذه الوحدة. تم بالفعل التحقق من اتصال الوحدة على أنه جيد. ما هي الخطوة التشخيصية التالية؟

إذا تم تأكيد جهاز الاتصال جيدًا واستمر الإنذار ، فإن الخطوة التالية الأكثر صرامة هي اختبار استبدال الوحدة: تثبيت وحدة معروفة جيدة بنفس رقم الجزء في نفس المقبس ،وتلاحظ ما إذا كان الإنذار يزول.

إذا حدث ذلك ، يتم تأكيد وجود عيب في الوحدة الأصلية. إذا كان الإنذار يتبع الوحدة المعروفة إلى سوكتها ، فإن الخطأ في منطقة سوكت اللوحة الرئيسية بدلاً من الوحدة نفسها.

س2: تم استبدال وحدة A20B-2901-0480 بعد خطأ مؤكد. حل لوحة الاستبدال الإنذار الأصلي ولكن الآن يظهر إنذار مختلف ومتعلق. ما الذي يحدث؟

يمكن أن يشير إنذار جديد ولكن ذي صلة بعد استبدال الوحدة إلى أن الإنذار الأصلي كان أحد أعراض الحالة الأساسية التي لم يتم حلها. على سبيل المثال،إمدادات الطاقة العابرة التي ألحقت الضرر بالوحدة الأصلية قد تستمر في التوتر في عملية الاستبدال.

إمكانية أخرى هي أن مراجعة الأجهزة في وحدة الاستبدال لديها فرق تشغيلي طفيف يعرض حالة هامشية في الدوائر المحيطة.

قم بمراجعة وثائق الإنذار بعناية وفحص ما إذا كان الإنذار الجديد يشير إلى الوحدة نفسها أو إلى دائرة تتفاعل معها الوحدة.

السؤال الثالث: لا تظهر الوحدة أي أضرار مادية مرئية، لكنها تفشل بشكل متقطع. كيف يجب التعامل مع هذا؟

فشل متقطع بدون ضرر مرئي يشير عادة إلى مكون يعمل على هامشها. مكثفات الكهربائية، وبعض وحدات التداول،ومسائل سلامة المفاصل اللحام يمكن أن تنتج جميع السلوك المتقطع.

لوحة في هذه الحالة من المرجح أن تتقدم إلى فشل دائم في حالة الاستمرار في العمل.إذا كان يمكن إرسال اللوحة إلى خدمة إصلاح مؤهلة للتقييم بينما تستمر الآلة مع وحدة استبدال، يمكن إصلاح اللوحة المتقطعة بدلاً من كتابتها.

التقييم قبل التخلص هو النهج الاقتصادي.

السؤال 4: كيف يجب تعبئة A20B-2901-0480 وتخزينها للاستخدام الاحتياطي على المدى الطويل؟

تخزين في عبوة مضادة للستاتيكية إما عبوة الرغوة والحقيبة الأصلية أو مواد مضادة للستاتيكية المكافئة. تخزين في بيئة خاضعة للرقابة: درجة حرارة ثابتة (درجة حرارة الغرفة) ، رطوبة منخفضة،لا دورة درجة الحرارة.

فحص كل عام لأي علامات على تلف الرطوبة أو الأكسدة على جهات الاتصال. نظف جهات الاتصال المأكسة بمنظف اتصال مناسب آمن للإلكترونيات.

لو كانت الوحدة تحتوي على بطارية احتياطية، تحقق واستبدل البطارية في جدول زمني منتظم للحفاظ على أي محتويات مخزنة.

السؤال 5: هل يمكن استخدام هذه الوحدة في كل من أجهزة التحكم من السلسلة 16 والسلسلة 18، أم أنها محددة لأحد؟

التوافق عبر السلسلة 16 والسلسلة 18 يعتمد على الوظيفة المحددة التي تخدمها الوحدة وتوليد الأجهزة للمتحكم.

يتم توثيق بعض وحدات A20B-2901 على أنها متوافقة عبر سلسلات متعددة لأن وظيفتها

والبعض الآخر محدد للتكوين.

دليل أجهزة جهاز التحكم لكل سلسلة ونموذج محدد هو المصدر الموثوق به. لا تفترض التوافق بين السلسلة على أساس التلاءم المادي وحده.
