| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2901-0660 |

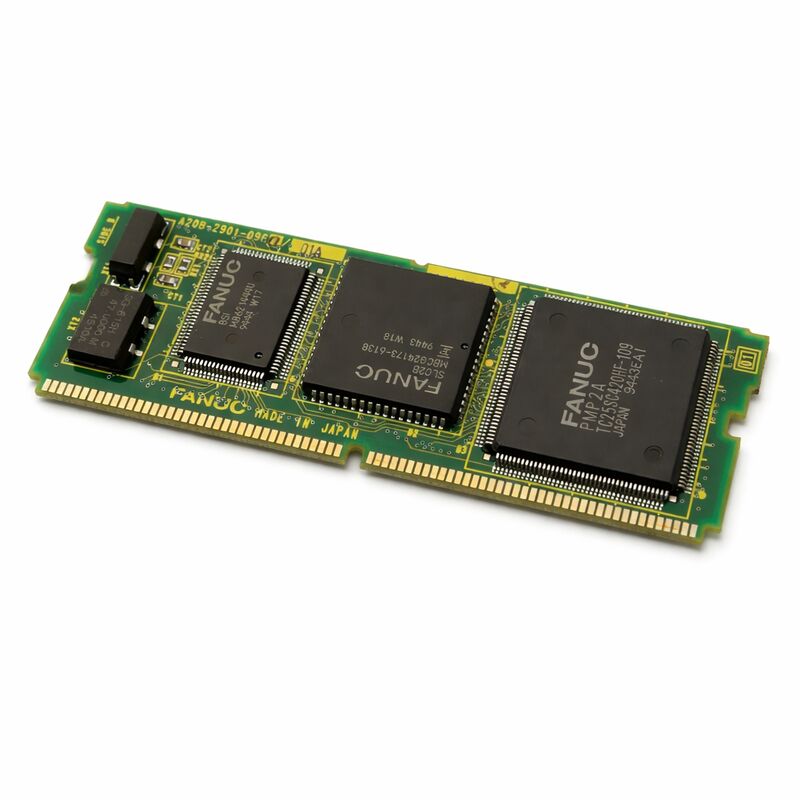

رقم القطعة: A20B-2901-0660
الشركة المصنعة: شركة FANUC (اليابان)
نوع المنتج: وحدة PMC — RA3 مع رابط الإدخال/الإخراج
سلسلة اللوحة: A20B-2901
الأنظمة المتوافقة: FANUC Series 16A / 16B / 16C, Series 20 / 21
A20B-2901-0660 هي وحدة PMC-RA3 مع رابط الإدخال/الإخراج لأنظمة FANUC Series 16 و Series 20/21 CNC.
إنها محرك وحدة التحكم في الآلة القابلة للبرمجة (PMC) لهذه وحدات التحكم — وهي الأجهزة التي تشغل برنامج السلم الخاص بباني الآلة وتدير جميع تسلسلات الإدخال/الإخراج على مستوى الآلة.
يشير تعيين RA3 إلى جيل محرك PMC ومستوى قدرته.
تتيح قدرة رابط الإدخال/الإخراج لهذه الوحدة الاتصال بوحدات الإدخال/الإخراج الموزعة المثبتة عن بُعد من خزانة CNC.
في نظام FANUC CNC، تعمل وحدة PMC بالتزامن مع التحكم في حركة CNC.
يدير التحكم في الحركة مواضع المحاور والسرعات والاستيفاء. تدير وحدة PMC كل شيء على مستوى الآلة: مبدلات الأدوات، وأنظمة التبريد، وأقفال الأبواب، وتسلسلات الهيدروليك، وتوجيه المغزل، والمنطق الذي يحول رموز M إلى إجراءات فعلية للآلة.
يتم معالجة كل رمز M يقوم نظام CNC بتنفيذه بواسطة سلم PMC قبل أن يصبح حدثًا ماديًا للآلة.
A20B-2901-0660 هي وحدة من نوع SMD يتم تثبيتها على لوحة وحدة المعالجة المركزية الرئيسية لوحدة التحكم Series 16 أو Series 20/21.
تشغل فتحة PMC في البنية المعيارية لوحدة التحكم. بدون وحدة PMC عاملة، لا يمكن لوحدة التحكم تنفيذ برنامج السلم الخاص بها.
قد تظل حركة المحور ممكنة في أوضاع محدودة، ولكن لا تستجيب وظائف الآلة بشكل صحيح.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-2901-0660 |
| الشركة المصنعة | شركة FANUC |
| نوع المنتج | وحدة PMC |
| محرك PMC | RA3 (PMC-RA3) |
| رابط الإدخال/الإخراج | نعم — مع رابط الإدخال/الإخراج |
| سلسلة اللوحة | A20B-2901 |
| الأنظمة المتوافقة | FANUC Series 16A / 16B / 16C, Series 20 / 21 |
| التصميم | لوحة ابنة قابلة للتوصيل من نوع SMD |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الرطوبة | 75% RH كحد أقصى (بدون تكثف) |
| الحالة المتاحة | جديد (فائض) / مجدد / مُصلح |
يشير تعيين محرك RA3 إلى قدرة المعالجة ومجموعة التعليمات لوحدة PMC على هذه الوحدة. تستخدم أجيال FANUC CNC المختلفة مستويات مختلفة من محركات PMC. RA3 هو المحرك لجيل Series 16 و Series 20/21 — فهو يحدد الحد الأقصى لعدد خطوات السلم، وسرعة التنفيذ، ومجموعة التعليمات المتاحة لباني الآلة عند كتابة برنامج السلم.
يوفر محرك RA3 مساحة معالجة كافية للأدوات الآلية في جيله.
آلات Series 16 — مراكز التشغيل، ومراكز الخراطة، والآلات المركبة من هذه الحقبة — لديها برامج سلم PMC بدرجات متفاوتة من التعقيد.
يتعامل RA3 مع هذه دون قيود سعة للتكوينات النموذجية.
الوحدة المصاحبة A20B-2901-0661 هي متغير RA3 بدون رابط الإدخال/الإخراج.
الـ -0660 هي تحديدًا النسخة المزودة برابط الإدخال/الإخراج. هذا التمييز مهم في الأنظمة التي تستخدم وحدات الإدخال/الإخراج الموزعة المتصلة عبر ناقل رابط الإدخال/الإخراج.
رابط الإدخال/الإخراج هو ناقل FANUC التسلسلي لتوصيل وحدات الإدخال/الإخراج بوحدة CNC. بدلاً من تشغيل أسلاك فردية من كل مستشعر ومشغل في الآلة إلى خزانة CNC، يسمح رابط الإدخال/الإخراج بتوزيع وحدات الإدخال/الإخراج في جميع أنحاء الآلة — بالقرب من أجهزة المجال التي تخدمها — وتوصيلها بوحدة CNC عبر كابل ناقل تسلسلي واحد.
توفر A20B-2901-0660 واجهة جانب CNC لهذا الناقل.
تظهر كل وحدة إدخال/إخراج متصلة برابط الإدخال/الإخراج في خريطة عنوان الإدخال/الإخراج لوحدة PMC. يقرأ سلم PMC إشارات الإدخال ويكتب إشارات الإخراج إلى هذه الوحدات عبر الناقل التسلسلي تمامًا كما يفعل عبر الإدخال/الإخراج السلكي.
يقلل رابط الإدخال/الإخراج من تعقيد أسلاك الخزانة بشكل كبير. تستفيد الآلة التي تحتوي على العديد من نقاط الإدخال/الإخراج المنتشرة عبر هيكل كبير — آلة نقل، مركز تشغيل كبير به مناطق عمل متعددة، أو آلة بها خزانة كهربائية منفصلة عند نهاية تثبيت العمل — بشكل كبير من هذه البنية الموزعة.
تمكّن A20B-2901-0660 هذه البنية في أنظمة Series 16 و 20/21.
برنامج السلم لا يقيم على هذه الوحدة. يتم تخزينه في ذاكرة FROM الخاصة بوحدة CNC — وهي وحدة منفصلة.
A20B-2901-0660 هي المعالج الذي ينفذ برنامج السلم المخزن في FROM في كل دورة مسح.
هذا الفصل له تأثير صيانة: استبدال وحدة PMC لا يتسبب في فقدان برنامج السلم. البرنامج موجود في FROM ويبقى سليماً. بعد استبدال الوحدة، يتم إعادة تحميل برنامج السلم تلقائيًا من FROM عند التشغيل ويبدأ التنفيذ.
لا يلزم إجراء استعادة للسلم إلا إذا تم تغيير FROM نفسها.
ما يتغير بعد استبدال وحدة PMC هو مجموعة معلمات PMC، إذا تم تخزين معلمات PMC في منطقة مدعومة بالبطارية في وحدة التحكم.
قم بتأكيد حالة النسخ الاحتياطي للمعلمات قبل استبدال الوحدة واستعد إذا لزم الأمر بعد التثبيت.
س1: يتم تشغيل الآلة ولكن رموز M لا يتم تنفيذها. حركة المحور تعمل. هل A20B-2901-0660 هو الخطأ المحتمل؟
تنفيذ رموز M هو وظيفة PMC. حركة المحور التي تعمل بشكل طبيعي بينما تفشل رموز M في الاستجابة هو مؤشر قوي على وجود عطل في وحدة PMC — التحكم في حركة CNC ووحدة PMC تعملان بشكل مستقل، ووحدة PMC معطلة تؤدي إلى تعطل إدخال/إخراج الآلة مع ترك التحكم في الحركة سليماً.
تحقق من شاشة حالة PMC لحالة التنفيذ ورموز الإنذار قبل استنتاج أن الوحدة قد فشلت.
إنذار برنامج PMC (تم إنشاؤه بواسطة السلم) هو خطأ مختلف عن إنذار جهاز PMC.
س2: ما هو الفرق بين A20B-2901-0660 و A20B-2901-0661؟
كلاهما وحدات PMC-RA3 لنفس منصة وحدة التحكم. الـ -0660 تتضمن قدرة رابط الإدخال/الإخراج؛ الـ -0661 لا تفعل ذلك.
سيؤدي تثبيت الـ -0661 في نظام تم تكوينه لرابط الإدخال/الإخراج (مع وحدات إدخال/إخراج موزعة على ناقل رابط الإدخال/الإخراج) إلى عدم التعرف على الإدخال/الإخراج الموزع.
تأكد دائمًا مما إذا كان رابط الإدخال/الإخراج مستخدمًا في تكوين الآلة قبل الاختيار بين هذين المتغيرين.
س3: تم استبدال وحدة PMC. يتم تشغيل الآلة ولكنها تظهر إنذارًا بشأن الاتصال برابط الإدخال/الإخراج. لماذا؟
بعد استبدال الوحدة، قد تحتاج إلى تأكيد تكوين رابط الإدخال/الإخراج. تتطلب بعض تكوينات نظام Series 16 تعيين معلمات رابط الإدخال/الإخراج أو التحقق منها عندما تكون وحدة PMC جديدة.
تحقق من معلمات رابط الإدخال/الإخراج في شاشة معلمات CNC وتأكد من مطابقتها للتكوين الموثق للآلة.
تحقق أيضًا من أن كابل ناقل رابط الإدخال/الإخراج المادي متصل بشكل صحيح بالوحدة الجديدة.
س4: هل يمكن لـ A20B-2901-0660 تشغيل برنامج سلم مكتوب لمحرك PMC مختلف (مثل RB)؟
برامج سلم PMC خاصة بالمحرك. يعمل السلم المكتوب لمحرك RA3 على RA3.
يتطلب السلم المكتوب لمحرك أقدم (مثل سلسلة RA1 أو RB) التحويل قبل أن يتمكن من العمل على RA3. تدعم أدوات تطوير PMC الخاصة بـ FANUC تحويل السلم، ولكنه ليس تلقائيًا — يجب على باني الآلة أو شريك خدمة مؤهل إجراء التحويل قبل أن تتمكن الآلة من العمل بسلم محول على الوحدة الجديدة.
س5: ما هي المدة التي يمكن تخزين A20B-2901-0660 فيها قبل التثبيت؟
يتم تخزينها بشكل صحيح — بيئة جافة، درجة حرارة مستقرة، تغليف مضاد للكهرباء الساكنة — تحتفظ الوحدة بحالتها إلى أجل غير مسمى.
تحتوي الوحدة نفسها على بطارية ولا تحتوي على مكونات حساسة للوقت تتدهور أثناء التخزين السلبي.
افحص نقاط اتصال الموصل بحثًا عن الأكسدة قبل التثبيت إذا تم تخزين الوحدة لعدة سنوات.
