| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2901-0765 |
ضمن بنية الأجهزة FANUC Series 20/21 CNC، تستوعب وحدة المعالجة المركزية الرئيسية مجموعة من الوحدات الإضافية التي تحدد القدرات المحددة للنظام. يتم فتح هذه الوحدات في مواضع محددة على لوحة وحدة المعالجة المركزية، حيث يضيف كل منها مجموعة محددة من موارد الذاكرة ووظائف الواجهة.

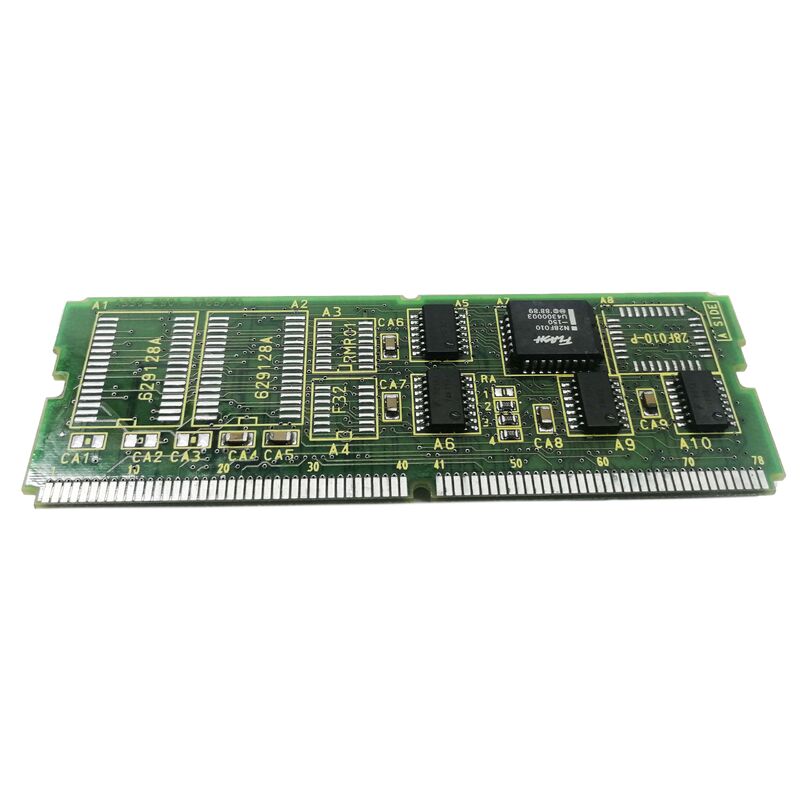

A20B-2901-0765 هووحدة الذاكرة والمغزل- الجمع بين وظيفتين في مكون إضافي واحد:
من (فلاش روم):يقوم جزء Flash ROM بتخزين برنامج نظام CNC - برنامج التشغيل الثابت الذي يحدد إمكانيات رمز G لـ CNC، ووظائف العرض، والتنسيق المؤازر، وجميع ميزات CNC. يحتفظ FROM بمحتوياته بدون طاقة (غير متطايرة)، لذلك يظل برنامج CNC سليمًا عند إيقاف تشغيل الجهاز.
واجهة المغزل التسلسلي:يوفر جزء المغزل التسلسلي واجهة الاتصال الرقمية بين وحدة المعالجة المركزية الرئيسية لـ CNC ومحرك المغزل الخاص بالماكينة. تحمل الواجهة التسلسلية أوامر سرعة المغزل وبيانات التغذية الراجعة وإشارات الحالة بين CNC ومضخم المغزل عبر رابط تسلسلي مخصص.
| المعلمة | قيمة |
|---|---|
| سرام | 0K (لا يوجد SRAM مدعوم بالبطارية) |
| من | فلاش روم (تخزين برامج النظام) |
| واجهة المغزل | مسلسل (حافلة المغزل التسلسلي الرقمي) |
| نظام CNC | سلسلة فانوك 21 (FS-21) |
| بناء | وحدة المكونات الإضافية SMD |
| مسلسل | A20B-2901 |
ويعني تعيين "0K SRAM" أن هذه الوحدة لا تتضمن أي ذاكرة SRAM مدعومة بالبطارية. في السلسلة 20/21 CNC، يتم استخدام SRAM لتخزين معلمات CNC والاحتفاظ بالبرنامج. تقوم الأنظمة التي تستخدم A20B-2901-0765 بمصدر ذاكرة الوصول العشوائي (SRAM) الخاصة بها من وحدة ذاكرة الوصول العشوائي (RAM) منفصلة - مثل وحدات ذاكرة الوصول العشوائي (RAM) فئة A20B-2901-0711 - بدلاً من دمجها في هذا البرنامج الإضافي.
تتم مقارنة A20B-2901-0765 ضمن عائلة الوحدة النمطية الخاصة به:
| جزء | سرام | من | مغزل |
|---|---|---|---|
| A20B-2901-0760 | 256 كيلو بايت | التناظرية | |
| A20B-2901-0761 | 256 كيلو بايت | مسلسل | |
| A20B-2901-0764 | 0 كيلو بايت | التناظرية | |
| A20B-2901-0765 | 0 كيلو بايت | مسلسل |
0765 هو متغير المغزل التسلسلي صفر SRAM - المطابق لتكوينات السلسلة 21 التي مصدر SRAM في مكان آخر وتستخدم محركات المغزل التسلسلية.
استبدال سلسلة 21 باستخدام الحاسب الآلي:يتطلب نظام FANUC FS-21 CNC وحدة ذاكرة بديلة ووحدة دوران. تستخدم الآلة المثبتة محركات المغزل التسلسلية الرقمية. يعد الطراز A20B-2901-0765 (متغير المغزل التسلسلي) هو البديل الصحيح - وليس الإصدار التناظري (0764).
خطأ في واجهة المغزل التسلسلي:تعمل السلسلة 21 CNC على تطوير إنذار اتصال المغزل مع محرك ومحرك مغزل مؤكدين. تم تحديد A20B-2901-0765 على أنها الوحدة الفاشلة. يستعيد الاستبدال اتصال المغزل التسلسلي.
س1: هل يتطلب A20B-2901-0765 وحدة ذاكرة الوصول العشوائي (RAM) منفصلة في نظام السلسلة 21؟
نعم. نظرًا لأن A20B-2901-0765 يحتوي على 0K SRAM، يتم الاحتفاظ بمعلمات CNC والبرامج المخزنة في وحدة ذاكرة الوصول العشوائي (RAM) منفصلة (مثل وحدات الفئة A20B-2901-0711) المثبتة في فتحة مختلفة على وحدة المعالجة المركزية الرئيسية من السلسلة 21. تعمل وحدة الذاكرة والمغزل ووحدة ذاكرة الوصول العشوائي (RAM) معًا - ولا توفر أي منهما بمفردها مورد الذاكرة الكامل الذي يحتاجه CNC.
س2: هل يمكن لـ A20B-2901-0765 استبدال A20B-2901-0764 (متغير المغزل التناظري) في نفس النظام؟
فقط إذا تم تغيير محرك المغزل الخاص بالجهاز في نفس الوقت إلى نوع الواجهة التسلسلية. تختلف واجهات المغزل التناظرية والتسلسلية بشكل أساسي - تركيب وحدة مغزل تسلسلية (0765) عندما يتوقع مضخم المغزل أمر الجهد التماثلي سيؤدي إلى عدم التحكم في المغزل. يجب أن يتطابق متغير المغزل (المسلسل أو التناظري) مع محرك المغزل المثبت.
Q3: هل يحتوي FROM الموجود على A20B-2901-0765 على برنامج CNC، أم أن هذا يحتاج إلى برمجته بعد التثبيت؟
في التشغيل العادي، يأتي FROM الموجود في هذه الوحدة مبرمجًا مسبقًا مع برنامج نظام CNC من التثبيت الأصلي. ستحتوي الوحدة البديلة التي يتم الحصول عليها من نفس جيل CNC على برامج متوافقة. يتطلب FROM الفارغ أو غير المتوافق إعادة تحميل برنامج CNC من قرص تثبيت FANUC الأصلي أو ملف النسخ الاحتياطي - ويتطلب عادةً الوصول إلى الدعم الفني من FANUC.
س4: ما هي احتياطات البيئة والتنمية المستدامة التي تنطبق على A20B-2901-0765؟
التعامل مع حزام المعصم المضادة للكهرباء الساكنة. قم بالتخزين في العبوة الأصلية أو ما يعادلها المضادة للكهرباء الساكنة. إن بناء SMD لهذه الوحدة يجعل أجهزتها المرحلية حساسة للتفريغ الكهروستاتيكي. تجنب ملامسة أسطح المكونات. قم بإيقاف تشغيل CNC تمامًا قبل الوصول إلى وحدة المعالجة المركزية لإزالة الوحدات النمطية أو تثبيتها.
