لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

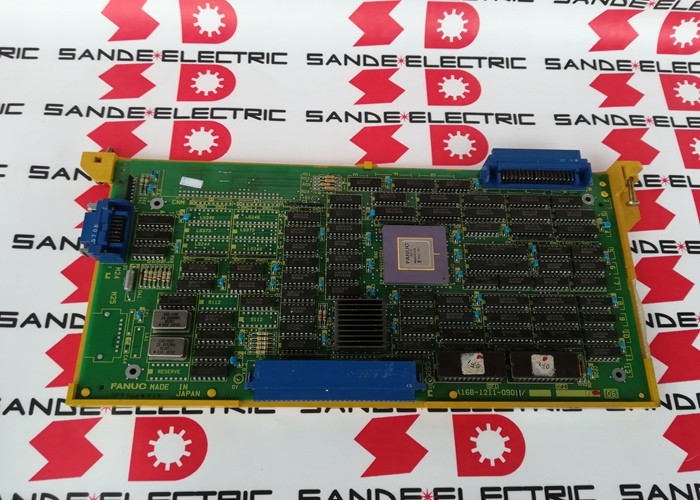

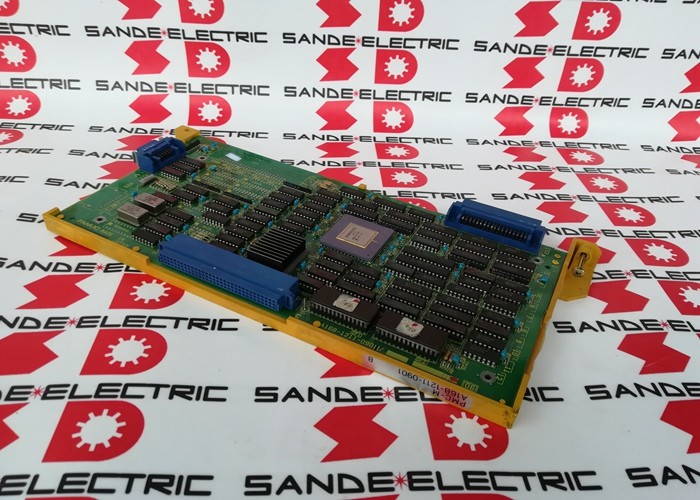

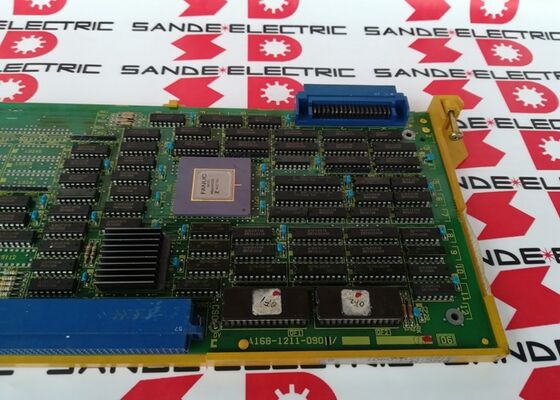

| رقم الموديل | A16B-1211-0901 |
توضح شركة "دي إن سي إلكترونيكس" الفرق الرئيسي:"هذه اللوحة هي سلم PLC الممتدة (مراقب آلة قابلة للبرمجة) التي يتم تحميلها على اللوحة التي تحتوي على EPROMs أكثر بكثير من أرخص PMC-L على بطاقة الذاكرة يمكن أن تقدم. "
في بنية FANUC المسلسل 0-C CNC ، تأتي برامج PMC (المحكم الآلي القابل للبرمجة) في مستويين:
PMC-L (ضوء PMC):برنامج سلم مضغوط مخزن على بطاقة ذاكرة CNC القياسية. محدود في عدد خطوات البرنامج مناسبة لآلات ذات منطق تسلسل بسيط نسبيا.
PMC-M (PMC متوسطة):برنامج السلم الممتد مخزن على لوحة ROM المخصصة A16B-1211-0901 سعة EPROM أكثر من بطاقة الذاكرة. يؤكد DNC:"هذه الألواح عادة ما تكون مثبتة على 0-C أكثر تعقيدا، 0-D، 0-F تركيبات أدوات الماكينة، مما يسمح 0-C PMC-M ROM PLC وظائف سلم خارج PMC-L القياسية".
النتيجة واضحة: A16B-1211-0901 تخدم الآلات الأكثر تعقيداً ✓ تلك التي لديها لوحات عامل أكبر، المزيد من نقاط إدخال / إخراج الآلة، المزيد من تسلسلات تغيير الأدوات،المزيد من وظائف الجهاز المساعدة عندما يكون عدد الخطوات في PMC-L غير كاف.
| المعلم | القيمة |
|---|---|
| نوع PMC | PMC-M (متوسطة) |
| نوع الذاكرة | ROM (على أساس EPROM) |
| متوافق | 0-B، 0-C، 0-D، 0-F |
| أنواع الآلات | 0-MC، 0-MD، 0-MF، 0-TC، 0-TTC، 0-TD، 0-TF |
| الشكل | شرائح PCB نصف أو عرض كامل |
| الوزن | 0.24 باوند |
| النوع | الـ PCB غير المثبتة على السطح |
يؤكد موقع Fanuc-controller.com للجهاز المجاور A16B-1211-0910 (لوحة RAM PMC-M): "يوفر ذاكرة RAM موسعة لتنفيذ منطق سلم PMC ، التحكم في تسلسل الآلة ،و وظائف الاتصال MMC. يتم تركيب وحدة الإشراك على وحدة التحكم الرئيسية، وغالبا ما تكون مقترنة مع لوحة ROM A16B-1211-0901 أو مماثلة. "
في بنية PMC-M:
خطأ لوحة PMC-M ROM:يطور مركز التصنيع من سلسلة 0-C إنذارات PMC تفشل منطق التسلسل ، وتصبح وظائف الآلة غير تستجيب. تم تحديد لوحة ROM A16B-1211-0901 باعتبارها خطأ.استبدال (مع محتوى برنامج السلم الصحيح) يعيد وظيفة PMC.
تحديث أداة آلة من سلسلة 0-C من PMC-L:تتطلب سلسلة 0-C CNC تعمل PMC-L قدرة برنامج سلم أكبر بعد تعديلات الآلة إضافة تسلسلات جديدة.يتم تثبيت لوحة A16B-1211-0901 PMC-M ROM لتوفير قدرة EPROM الموسعة للبرنامج الأكبر.
س1: ما هو دور لوحة PMC-M ROM عندما يكون محتوى EPROM فارغًا؟
A16B-1211-0901 هي لوحة الأجهزة لا يمكن لوحة استبدال مع EPROMs فارغة تنفيذ أي منطق تسلسل حتى يتم تحميل برنامج السلم الصحيحيحتفظ مصنع آلة الأدوات أو مهندس خدمة فانوك بمحتوى البرنامج الأصلي، تأكد من ذلك قبل طلب لوحة استبدال بدون محتوى البرنامج المحمول مسبقًا.
السؤال 2: هل A16B-1211-0901 متوافق مع كل من نصف عرض وقياسات الهيكل CNC الكاملة؟
أكدت CNC Electronics: "يمكن توصيلها إلى 16 أو 32 بت 0-C أساسيات نصف أو عرض كامل". يدعم اللوحة جسديًا كلا تكوينات الهيكل.تأكيد شكل الهيكل المحدد من وثائق لوحة آلة الأدوات.
س3: كيف يختلف A16B-1211-0901 عن لوحة RAM PMC-M (A16B-1211-0910) ؟
A16B-1211-0901 هي لوحة ROM تخزين EPROM غير متقلب لبرنامج PMC. A16B-1211-0910 هي لوحة RAM ذاكرة عمل متقلبة لتنفيذ PMC.كلاهما مطلوب لنظام PMC-M الكامل. تخزن لوحة ROM البرنامج بشكل دائم ؛ توفر لوحة RAM مساحة عمل التنفيذ.
السؤال 4: هل يؤثر استبدال A16B-1211-0901 على معايير محور CNC؟
لا، معايير محور CNC (كسب الخدمة ، حدود سرعة التغذية ، تحويل الإحداثيات) تقع في SRAM الرئيسي للـ CNC منفصلة عن لوحة PMC ROM.لا يؤثر استبدال A16B-1211-0901 على معايير المحور المخزنةيتأثر برنامج PMC فقط الذي يجب أن يكون موجودًا في EPROM لوحة الاستبدال.
س5: ما هي خيارات الخدمة المتاحة لـ A16B-1211-0901؟
العديد من الموردين خدمة هذا اللوح: MRO الكهربائية (التبادل والإصلاح) ، الكهرباء CNC (التبادل والفائض والإصلاح) ، 4D التحكم (خدمة الإصلاح).هذه اللوحة لديها دعم شامل بعد السوق في ثلاث قارات.
