| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2901-0960 |

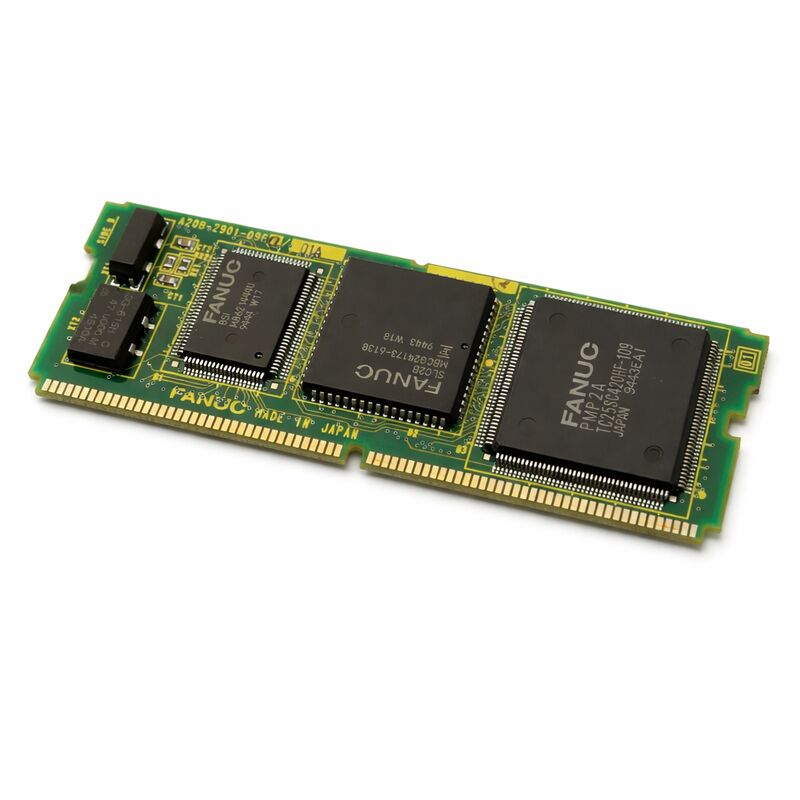

A20B-2901-0960 هو وحدة PMC-RB3 / RC3 مع وصلة الدخول / الخروج لمراقبين FANUC Series 16 و 18. يقوم بتعامل وظيفتين في وقت واحد:تشغيل برنامج سلم PMC الذي يسلسل العمليات الآلية للآلة الآلية، وإدارة حافلة الاتصال I / O Link التي تحمل جميع الإشارات الرقمية بين CNC وأجهزة I / O الموزعة في جميع أنحاء الآلة.
في التسلسل الهرمي لـ CNC في FANUC ، PMC (مراقب الآلة القابل للبرمجة) هو PLC المتكامل الذي يعمل داخل أجهزة CNC. يقوم بتنفيذ منطق الإرسال الذي يتحكم في تغيير الأدوات ، المبرد ،قفلات الأمان، استجابات لوحة المشغل ، وكل تسلسل آخر لأتمتة الماكينة يعمل جنبا إلى جنب مع حركة محور CNC. يتم تخزين برنامج السلم بشكل منفصل في وحدة FROM.هذه اللوحة توفر محرك التنفيذ و I / O ربط رئيس الحافلة التي تربط CNC إلى I / O الجهاز.
الجانب I/O Link هو ما يجعل هذه الوحدة مختلفة عن لوحة PMC أبسط بدون I/O Link. كل إشارة لوحة المشغل، كل نقطة I/O الميدانية متصلة عبر وحدة توسيع I/O Link،يسافر من خلال هذه الحافلةعندما تفشل واجهة I/O Link في A20B-2901-0960، يتم فقدان جميع الإدخالات والإخراجات المتصلة في وقت واحد، لا يمكن للآلة الاستجابة لإدخالات المشغل، وتختفي جميع مخرجات مؤشر اللوحة.هذا النمط الإجمالي لخسائر الإدخال والخروج، يرافقه إنذار I / O Link على شاشة CNC ، هو توقيع الخطأ الذي يشير على وجه التحديد إلى هذه الوحدة بدلاً من مشاكل الأسلاك أو الأجهزة الميدانية.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-2901-0960 |
| نوع PMC | PMC-RB3 / PMC-RC3 |
| واجهة | وصلة الدخول والخروج |
| متوافق | السلسلة 16، 18 (النموذج B/C) |
| تخزين البيانات | لا يوجد (سلم في وحدة FROM) |
PMC-RB3 و PMC-RC3 هي إصدارات مختلفة من تنفيذ السلالم داخل عائلة FANUC PMC-RB/RC. يحدد تسمية RB3/RC3 على هذه الوحدة مواصفات لغة السلالم مجموعة التعليمات ،الحد الأقصى لعدد الخطوات، سرعة التنفيذ ، وإدخال / إخراج التعامل مع التي يعتمد عليها برنامج PMC المكتوب لهذه الآلة. يجب أن تتطابق وحدة استبدال مع الإصدار المثبت.قد لا يتم تنفيذ برنامج السلم الحالي بشكل صحيح من قبل وحدة ذات إصدار PMC مختلف حتى لو كانت متطابقة جسديًا.
قبل الطلب، تأكد من أن ملصق الوحدة المثبتة يظهر A20B-2901-0960 وتحقق من أن وثائق الآلة تحدد ما إذا كانت تستخدم PMC-RB3 أو PMC-RC3 في هذا الموقف.
السؤال 1: ما هي الأعراض الرئيسية لفشل A20B-2901-0960؟
ثلاثة أنماط قابلة للتعرف عليها: (1) فقدان كامل لوحة المشغل لا تستجيب أزرار، لا تضيء مؤشرات لوحة مصحوبة بانذار I/O Link على CNC.هذا هو فشل وصلة الدخول والخروج الكامل ويشير مباشرة إلى هذه الوحدة(2) سلوك غير منتظم في إدخال وإخراج عبر قنوات متعددة في وقت واحد بدلاً من قناة واحدة، مما يشير إلى تدهور رئيس الحافلة.(3) إنذارات سلم PMC التي تشير إلى أخطاء التنفيذ عند إشارات I/O الفردية، الكابلات، والأجهزة الميدانية مؤكدة جيدة.
س2: هل يتطلب استبدال هذه الوحدة إعادة تحميل سلم PMC؟
لا. يتم تخزين سلم PMC في وحدة FROM على لوحة التحكم الرئيسية ، وليس في A20B-2901-0960. بعد تركيب البديل وتشغيله ، يقوم CNC بتحميل السلم من FROM كالمعتاد.التحقق من إعادة اتصال I / O Link إلى شاشة تشخيص PMC قبل إعادة الجهاز إلى الإنتاج.
السؤال 3: كيف يتم تمييز خطأ وحدة PMC عن أخطاء الأسلاك الميدانية أو أخطاء الأجهزة الميدانية؟
تؤثر أخطاء وحدة PMC على العديد من نقاط الإدخال والإخراج في وقت واحد ، أو جميع وظائف اللوحة في وقت واحد ، أو فرع I / O Link بأكمله في وقت واحد. تؤثر أخطاء الأسلاك الفردية على عنوان إدخال / إخراج واحد أو اثنين في وقت واحد.إذا فشلت وظائف إدخال / إخراج متعددة غير مرتبطة في وقت واحد بينما تظل وظائف المحور الرئيسي لـ CNC ووظائف تنفيذ البرنامج طبيعية، والكابلات الفردية والأجهزة الميدانية اختبار جيد، وحدة PMC هو مرشح العيب.
السؤال 4: هل يمكن استخدام A20B-2901-0960 في كل من السلسلة 16 والسلسلة 18؟
نعم، تم تحديد الوحدة لمنصات FANUC Series 16 و 18 Model B/C. تعريف PMC-RB3/RC3 وواجهة I/O Link مشتركة لكلا العائلات CNC في هذه الأجيال النموذجية.تأكيد المستندات بالضبط من الجهاز يحدد هذا رقم الجزء في الموقف المناسبة لوحة قبل الطلب.
السؤال 5: ما الذي يجب التحقق منه عند قبول A20B-2901-0960 المستعمل؟
تأكيد رقم الجزء الكامل A20B-2901-0960 من ملصق الوحدة. اطلب تأكيد نسخة PMC RB3 أو RC3 لضمان مطابقة مواصفات برنامج السلم للآلة.بالنسبة لوحدة مستعملةسألني إن كان قد تم اختباره على نظام سريال 16 أو 18 مع اتصالات إدخال/خروج مؤكدة، وليس مشغولاً فقطفحص الاتصالات الاتصال اللوحة للتآكل أو تلف ميكانيكي قبل التركيب.
