| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

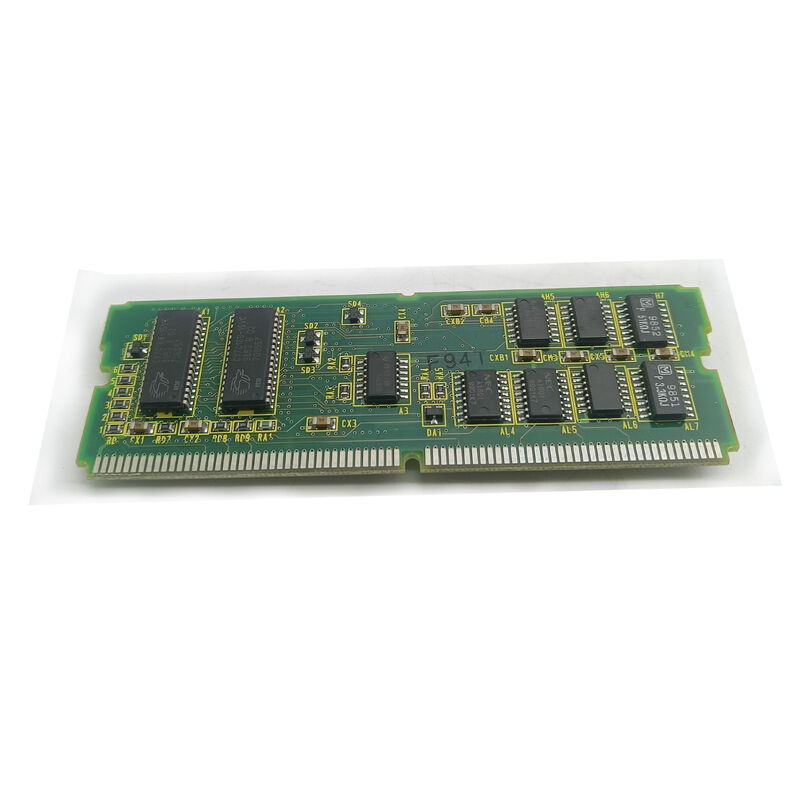

| رقم الموديل | A20B-2902-0020 |
تخدم الأنواع الثلاثة من الذاكرة في FANUC CNC أغراضًا مختلفة، ويوضح فهم الفرق سبب أهمية وحدة DRAM سعة 4 ميجابايت:
من (Flash ROM - غير متطايرة):يخزن برنامج نظام CNC والبيانات طويلة المدى. غير متطاير — يحتفظ بالمحتوى بدون طاقة. بطيء نسبيًا للوصول في الوقت الفعلي.
SRAM (ذاكرة الوصول العشوائي المدعومة بالبطارية):يخزن معلمات CNC وبرامج الأجزاء. مدعومة بالبطارية للحفاظ على المحتوى أثناء انقطاع التيار الكهربائي. قدرة محدودة في المقام الأول لتخزين البيانات المستمر.
درام (A20B-2902-0020):الذاكرة العاملة — مساحة العمل المؤقتة عالية السرعة لوحدة المعالجة المركزية. كل تعليمات يتم تنفيذها، وكل متغير يتم حسابه، وكل كتلة G-code في المخزن المؤقت للتطلع إلى الأمام، وكل إطار مكدس روتين فرعي، وكل متغير حالة النظام يشغل DRAM أثناء التشغيل. تتميز ذاكرة DRAM بأنها سريعة (متوافقة مع ساعة وحدة المعالجة المركزية)، ومتقلبة (تفقد المحتوى عند انقطاع التيار الكهربائي)، ويجب أن تكون كبيرة بما يكفي لاستيعاب مجموعة العمل الكاملة للبرنامج الجاري تشغيله.
عندما يقوم CNC بالتشغيل، فإنه يقوم بنسخ برنامج النظام من FROM إلى DRAM للتنفيذ السريع. كل ما يحدث في وقت التشغيل يمر عبر DRAM.
| المعلمة | قيمة |
|---|---|
| نوع الذاكرة | DRAM (ذاكرة الوصول العشوائي الديناميكية) |
| سعة | 4 ميجا بايت (4 ميجا بايت) |
| يكتب | لوحة ابنة SMD (مكون إضافي) |
| مسلسل | A20B-2902 |
| طلب | ذاكرة العمل FANUC CNC |
توفر سعة ذاكرة الوصول العشوائي الديناميكية (DRAM) البالغة 4 ميجابايت للطراز A20B-2902-0020 ذاكرة عمل لعمليات CNC النشطة:
نظرة مستقبلية للبرنامج:يقوم CNC بقراءة كتل G-code مسبقًا قبل نقطة التنفيذ الحالية، وحساب كتل الحركة المستقبلية للحفاظ على معدل تغذية سلس من خلال مسارات الأدوات المحددة. تدعم ذاكرة الوصول العشوائي الديناميكية (DRAM) سعة 4 ميجابايت مخزنًا مؤقتًا ذا معنى للنظرة الأمامية - كلما زادت ذاكرة الوصول العشوائي الديناميكية (DRAM) المتوفرة، زاد عدد الكتل التي يمكن حسابها مسبقًا، مما يسمح بتحديد الخطوط بدقة عالية وأكثر سلاسة.
مكان إقامة برامج النظام:عند تشغيل CNC، يتم تحميل برنامج التشغيل الخاص به من FROM إلى DRAM. يشغل البرنامج المحمل جزءًا كبيرًا من ذاكرة الوصول العشوائي الديناميكية (DRAM) المتوفرة. بالنسبة لأجيال FANUC CNC التي تستخدم وحدات DRAM بسعة 4 ميجابايت، تمت مطابقة هذه السعة مع بصمة البرامج في تلك الحقبة.
تعدد المهام العامة:تنفيذ سلم PMC، وعرض العرض، وإدارة الاتصالات، والحساب المؤازر CNC في الوقت الفعلي، كلها تشترك في مساحة DRAM أثناء التشغيل. كانت 4 ميجابايت هي السعة المطابقة لهذه الاحتياجات المتزامنة لجيل CNC الذي يستخدم A20B-2902-0020.
تشخيص فشل التمهيد باستخدام الحاسب الآلي:فشل FANUC CNC في إكمال بدء التشغيل. تشير رموز إنذار النظام إلى خطأ في ذاكرة الوصول العشوائي (RAM). تم اختبار وحدة DRAM A20B-2902-0020 وتم تحديدها على أنها معيبة. يسمح الاستبدال لـ CNC بإكمال التمهيد واستئناف التشغيل العادي.
التحقيق في الإنذار المتقطع:يقوم CNC بتطوير عمليات إعادة تعيين عشوائية غير مفسرة في فترة ما بعد الظهر من أيام الإنتاج الطويلة ولكن يتم إعادة تشغيلها بشكل طبيعي في الصباح. يشتبه في فشل خلية DRAM الحساسة لدرجة الحرارة. يؤدي استبدال A20B-2902-0020 إلى التخلص من خطأ الذاكرة المعتمد على درجة الحرارة.
Q1: هل يتم استخدام A20B-2902-0020 مع أنظمة FANUC Series 16 أو 18 أو 20/21؟
A20B-2902-0020 عبارة عن وحدة DRAM سعة 4 ميجابايت في سلسلة A20B-2902. تم تأكيد وحدات DRAM مماثلة سعة 4 ميجابايت في هذه السلسلة (مثل A20B-2902-0531) للسلسلة 16 و18 و21. وتم تأكيد التوافق الدقيق لنظام CNC للمتغير A20B-2902-0020 من وثائق أجهزة نظام CNC المعمول به. حدد نوع نظام CNC المضيف وتحقق منه من قائمة قطع الغيار.
Q2: هل يمكن اختبار A20B-2902-0020 خارج CNC؟
تتطلب وحدات DRAM عنوانًا وبيانات وإشارات تحكم محددة من نظام مضيف للوصول إليها - ولا يمكن اختبارها بقياس بسيط للاستمرارية أو المقاومة. يعد الاختبار داخل الدائرة (المثبت في CNC مع تشغيل CNC) هو الطريقة القياسية. يعد استبدال وحدة بديلة معروفة جيدًا ومراقبة ما إذا كان فشل تمهيد CNC قد تم حله هو الأسلوب التشخيصي الأكثر عملية.
س 3: هل يؤثر استبدال A20B-2902-0020 على معلمات أو برامج CNC المخزنة؟
لا، إن ذاكرة الوصول العشوائي الديناميكية (DRAM) متقلبة — حيث يتم فقدان محتوياتها عند انقطاع التيار الكهربائي بغض النظر. يتم تخزين معلمات CNC في SRAM (وحدة منفصلة مدعومة بالبطارية)؛ يتم تخزين برامج CNC في SRAM أو من. لا يؤثر استبدال وحدة DRAM على محتوى أي وحدة تخزين غير متطايرة. بعد تركيب البديل، يقوم CNC بالتشغيل بشكل طبيعي ويعيد تحميل برنامج النظام من FROM إلى الوحدة الجديدة.
س 4: ما الذي يسبب فشل وحدات DRAM في تطبيقات CNC؟
الأسباب الشائعة: إجهاد التدوير الحراري على مفاصل اللحام (التسخين المتكرر عند التشغيل والتبريد عند انقطاع التيار الكهربائي يضعف اتصالات اللحام على مدار سنوات من الاستخدام)؛ التلف الكهروستاتيكي الناتج عن التعامل غير المحمي أثناء الصيانة السابقة؛ عابرات جهد مصدر الطاقة التي تؤكد على جهد التوصيل الداخلي لذاكرة الوصول العشوائي الديناميكية (DRAM)؛ وتقادم المكونات العامة في الوحدات القديمة التي كانت في الخدمة لمدة عقد أو أكثر.
س5: كيف تختلف ذاكرة الوصول العشوائي الديناميكية (DRAM) سعة 4 ميجابايت عن ذاكرة الوصول العشوائي (SRAM) في نظام الذاكرة CNC؟
DRAM (A20B-2902-0020): ذاكرة عمل متقلبة سريعة وعالية السعة. فقدت المحتويات عند انقطاع التيار الكهربائي. يتطلب دورات تحديث مستمرة للاحتفاظ بالبيانات أثناء التشغيل. سعة 4 ميجابايت لبيئة العمل.
SRAM: ذاكرة غير متطايرة أبطأ وذات سعة أقل ومدعومة بالبطارية. يحتفظ بالمحتوى عند إيقاف التشغيل (عبر بطارية الليثيوم). يخزن المعلمات والبرامج. يتطلب استبدال SRAM استعادة البيانات من النسخة الاحتياطية؛ استبدال DRAM لا.
