| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1212-0221 |

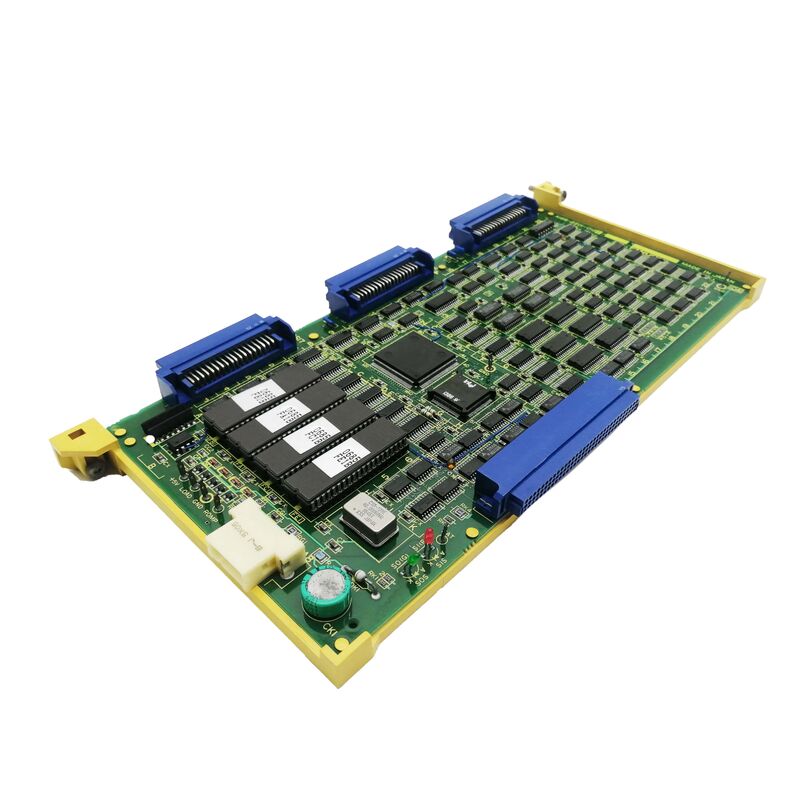

A16B-1212-0221 هي "بطاقة I/O C6" لـ FANUC Series 0-C CNC. يؤكد جدول مرجعية الأجهزة من سلسلة 0-C: "A16B-1212-0221 (OLD) بطاقة I/O C6 / A16B-2203-0111 (جديدة) تستبدل A16B-1212-0221." في بنية FANUC Series 0-C ، تخدم بطاقات الإدخال / الإخراج كواجهة بين برنامج سلم PMC وإشارات إدخال / إخراج آلة الجهاز الماديةوأجهزة كهربائية أخرى على مستوى الآلةيحدد تسمية "C6" تكوين بطاقة إدخال/إخراج محدد داخل عائلة بطاقات إدخال/إخراج السلسلة 0-C.
| المعلم | القيمة |
|---|---|
| التعيين | بطاقة الدخول والخروج C6 |
| متوافق | سلسلة 0-C CNC |
| تم استبدالها | A16B-2203-0111 |
| المواصفات القديمة | A16B-1212-0221 |
| السلسلة | A16B-1212 |
تتصل بطاقة I/O C6 بجهاز PMC (مراقب آلة قابل للبرمجة) من سلسلة 0-C عبر الحافلة المتسلسلة I/O Link. توفر كل بطاقة I/O:فحص المدخلات:يقرأ PMC حالة كل مدخل مادي أزرار الضغط ، مفاتيح الحد ، أجهزة استشعار القرب من بطاقة I / O في كل دورة مسح PMC.تتحول البطاقة مستويات إشارة 24VDC للآلة إلى تمثيل المنطق الداخلي لـ PMC.
محرك الخروج:يكتب PMC أوامره الإخراجية سائل التبريد ON / OFF ، مؤشر تغيير الأدوات ، قفل الباب ، مصابيح الإنذار إلى سجلات الإخراج في بطاقة I / O.بطاقة تدفع إشارات الخروج 24VDC المقابلة إلى محركات الجهازعندما تفشل بطاقة الدخول والخروج C6،لم يعد PMC قادرًا على التواصل مع جهاز إدخال/إخراج إشارات أنه يقدم خدمات توقف الجهاز عن الاستجابة لأوامر المشغل وتولد PMC إنذارات اتصال I/O Link.
الخطأ في الاتصال بـ CNC I/O من سلسلة 0-C:تقوم FANUC Series 0-C CNC بتطوير أجهزة إنذار PMC لمجموعات اتصال محددة لـ I / O Link. تتوقف وظائف الآلة (المبرد ، الهيدروليك ، لوحة المشغل) عن الاستجابة. تم تحديد A16B-1212-0221.استبدال A16B-1212-0221 أو A16B-2203-0111 يعيد الاتصال بإدخال وإخراج.0-C مخزون بطاقات CNC I/O
البديل:تحتفظ المنشأة التي تحتفظ بجهاز CNC من سلسلة 0-C بـ A16B-2203-0111 (المواصفات الجديدة) كوحدات احتياطية قياسية ولكنها تقبل أيضًا وحدات الفائض A16B-1212-0221 لنفس موقف بطاقة الإدخال والخروج C6.
السؤال 1: هل يمكن أن يحل A16B-2203-0111 محل A16B-1212-0221 مباشرة في سلسلة 0-C CNC؟
نعم، A16B-2203-0111 باعتبارها بديل "الجديد" الرسمي لـ A16B-1212-0221 (بطاقة الدخول والخروج C6)تم تصميم لوحة المواصفات الجديدة كبديل مباشر لمتطلبات المواصفات القديمة في نفس موقف فتحة CNC.
السؤال 2: ما هو الفرق بين بطاقة الإدخال / الإخراج C5 (A16B-1212-0222) ، C6 (A16B-1212-0221) ، و C7 (A16B-1212-0220) ؟
تعريفات C5 و C6 و C7 تحدد قدرة I/O أو طرق تكوين العناوين المختلفة داخل عائلة بطاقات I/O من السلسلة 0-C.كل متغير يوفر عددا محددا من نقاط الإدخال/الإخراج أو مجموعة محددة من عناوين إدخال/إخراج الرابطيتم تحديد الاختلاف المطبق حسب تكوين آلة الماكينة المحددة ومخطط الأسلاك.
س3: هل يشير تسمية بطاقة الإدخال/الإخراج C6 إلى عدد إدخالات/إخراجات الآلة؟
يحدد "C" المقدمة والرقم في بطاقة إدخال/خروج FANUC من سلسلة 0-C نوع بطاقة إدخال/خروج داخل بنية إدخال/خروج المنصة. كل متغير من نوع C (C5 ، C6 ،C7) يوفر مكمل نقطة إدخال / إخراج محددةالاختلاف C7 (A16B-1212-0220) هو الأكثر شيوعًا في مخططات النظام FANUC Series 0-C
السؤال 4: هل يتطلب استبدال A16B-1212-0221 تغييرات في معايير PMC؟
لا يتم تخزين معايير PMC وتكوين عنوان I / O Link في الذاكرة الرئيسية لـ CNC وليس في بطاقة I / O. بعد تركيب البديل ،PMC يعيد إنشاء اتصال I/O Link مع البطاقة الجديدة باستخدام التكوين الحالي.
