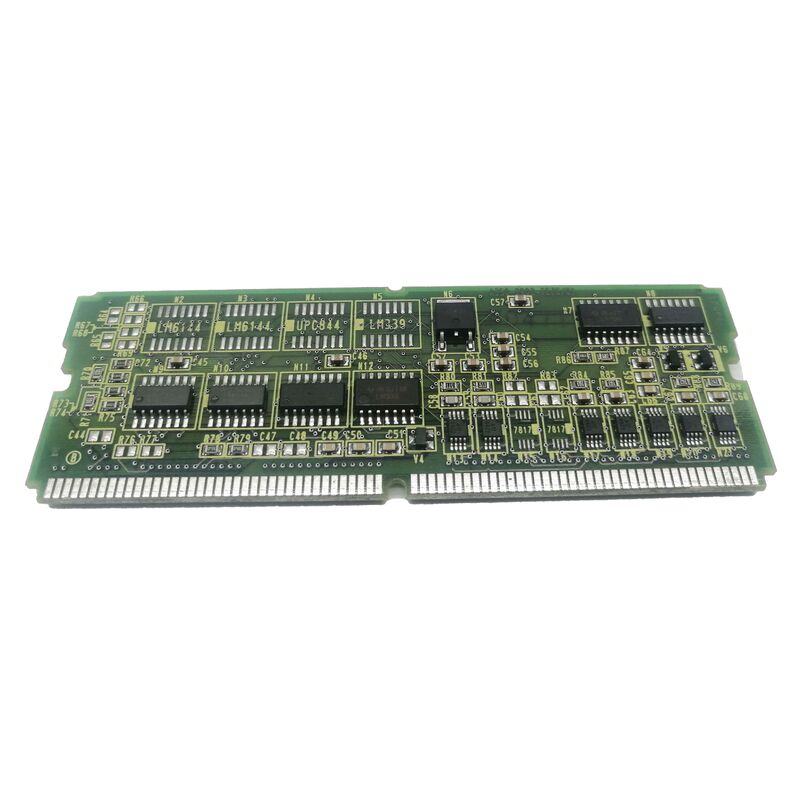

فانوك A20B-2902-0225 ابنة لوحة الكمبيوتر A2OB-29O2-O225 A20B29020225

FANUC A20B-2902-0225 | وحدة SRAM مع واجهة مغزل تسلسلي — لوحة ذاكرة CNC من سلسلة A20B-2902

ليست مجرد وحدة SRAM

تم وصف A20B-2902-0225 في وثائق صيانة FANUC Power Mate D/F كوحدة تجميع ذاكرة مع دعم المغزل التسلسلي. يميز تعيين المغزل التسلسلي هذه الوحدة عن متغيرات SRAM الأخرى من A20B-2902 التي تغطي وظائف الذاكرة فقط. تقع هذه اللوحة عند تقاطع وظيفتين: فهي توفر ذاكرة SRAM المدعومة بالبطارية التي تخزن معلمات وبرامج CNC، وهي تتضمن الواجهة المادية لمسار اتصال المغزل التسلسلي في تكوين التحكم المحدد الذي تدعمه.

تقوم ذاكرة SRAM بتخزين البيانات التي يجب أن تبقى بين دورات الطاقة: معلمات CNC، إزاحات الأدوات، برامج الأجزاء، بيانات إحداثيات العمل. تحافظ بطارية احتياطية على تيار تسرب عبر خلايا SRAM عندما يتم إيقاف تشغيل وحدة التحكم. عندما تنخفض البطارية عن جهد الاحتفاظ، يتم فقدان كل المحتوى المخزن. تتصل واجهة المغزل التسلسلي على هذه الوحدة بوحدة التحكم بمضخم قيادة المغزل باستخدام بروتوكول الاتصال التسلسلي الخاص بـ FANUC — استبدال هذه الوحدة بمتغير SRAM قياسي يفتقر إلى أجهزة المغزل التسلسلي ينتج عنه عدم تطابق في التكوين يؤثر على اتصال المغزل

المواصفات الرئيسية

يتطلب الاستبدال إعادة تحميل البيانات

على عكس لوحات الدوائر المطبوعة ذات اللوحة الخلفية السلبية، تخزن هذه الوحدة البيانات التي تعمل بها الآلة. يجب أن تشمل خطة الاستبدال هذه الخطوات بالترتيب:

1. تأمين نسخة احتياطية موثقة لجميع بيانات CNC — المعلمات، برامج الأجزاء، إزاحات الأدوات، بيانات PMC — قبل إزالة الوحدة المثبتة. إذا كانت الوحدة المثبتة لا تزال تعمل جزئيًا، فاستخرج بياناتها الآن. إذا فشلت بالفعل، فاستعد من أحدث نسخة احتياطية متاحة.
2. تأكيد تطابق البديل مع رقم القطعة الكامل A20B-2902-0225 — تختلف المتغيرات المجاورة من سلسلة A20B-2902 في سعة SRAM، أو الميزات المادية، أو منصة التحكم المستهدفة. قد يتناسب رقم قريب مع المقبس ولكنه يفتقر إلى واجهة المغزل التسلسلي أو يحمل سعة ذاكرة مختلفة.
3. بعد التثبيت، أعد تحميل جميع المعلمات والبرامج — تصل الوحدة البديلة فارغة. لا يمكن للآلة العمل حتى يتم استعادة البيانات.

إن الجمع بين الاعتماد على محتوى SRAM وأجهزة المغزل التسلسلي يعني أن هذا الاستبدال يتطلب خطوات أكثر من استبدال لوحة قياسية. تخطيط جانب البيانات قبل إزالة اللوحة الأصلية يحدد ما إذا كانت الآلة ستعود إلى الإنتاج في ساعات أو أيام.

سلسلة A20B-2902 — مطلوب رقم القطعة الدقيق

تمتد عائلة A20B-2902 على نطاق واسع من وحدات الذاكرة والوظائف لأنظمة CNC من FANUC. تختلف المتغيرات في سعة FROM و SRAM، وواجهات الأجهزة الإضافية (مثل واجهة المغزل التسلسلي في -0225)، ومنصة التحكم المستهدفة. التشابه المادي بين الأرقام المجاورة في هذه العائلة شائع؛ التوافق الوظيفي غير مضمون. قم دائمًا بتأكيد أن ملصق اللوحة المثبتة يظهر A20B-2902-0225 قبل شراء بديل.

الأسئلة الشائعة

س1: ما الذي يميز A20B-2902-0225 عن وحدة SRAM القياسية؟

واجهة المغزل التسلسلي. تغطي متغيرات SRAM القياسية A20B-2902 ذاكرة CNC مدعومة بالبطارية بدون واجهات أجهزة إضافية. يتضمن -0225 الواجهة المادية لمسار اتصال المغزل التسلسلي الخاص بـ FANUC. في تكوينات التحكم التي تستخدم اتصال المغزل التسلسلي، ينتج عن الاستبدال بوحدة تفتقر إلى هذه الواجهة خطأ في اتصال المغزل بغض النظر عما إذا كانت الذاكرة تعمل بشكل صحيح.

س2: لماذا يجب إعادة تحميل المعلمات والبرامج بعد الاستبدال؟

تخزن وحدة SRAM جميع بيانات تشغيل CNC — المعلمات، برامج الأجزاء، إزاحات الأدوات، إحداثيات العمل. تصل الوحدة البديلة فارغة تمامًا. لا يمكن للآلة العمل بشكل صحيح حتى يتم استعادة جميع البيانات من النسخة الاحتياطية. هذا ليس اختيارًا للتحقق بعد التثبيت؛ إنها الخطوة الأساسية التي تجعل الاستبدال وظيفيًا.

س3: فشلت وحدة A20B-2902-0225 المثبتة جزئيًا. هل لا يزال من الممكن استخراج البيانات قبل الاستبدال؟

في كثير من الحالات نعم، حتى من وحدة فشلت جزئيًا. يجب محاولة وظيفة النسخ الاحتياطي للبيانات الخاصة بـ CNC (يمكن الوصول إليها من لوحة MDI) مع تثبيت الوحدة الأصلية. إذا كانت الوحدة متدهورة جدًا لعمل نسخة احتياطية كاملة، فحاول نقل البيانات بشكل فردي — المعلمات، ثم البرامج، ثم بيانات الأدوات. أي بيانات تم استخراجها قبل الإزالة تقلل من عبء الاستعادة بعد تثبيت الوحدة الجديدة.

س4: ما هي البطارية المستخدمة للاحتفاظ بذاكرة SRAM ومتى تحتاج إلى استبدال؟

عادة ما تكون بطارية النسخ الاحتياطي عبارة عن خلية عملة ليثيوم أو خلية من نوع AA من الليثيوم اعتمادًا على طراز وحدة التحكم. تولد أنظمة CNC من FANUC إنذار انخفاض البطارية قبل أن تصل البطارية إلى جهد الاحتفاظ الحرج. استبدل البطارية مع تشغيل وحدة التحكم للحفاظ على محتوى SRAM أثناء التغيير. تؤدي البطارية المستنفدة بالكامل مع إيقاف تشغيل وحدة التحكم إلى فقدان كامل لبيانات SRAM.

س5: هل يمكن لمتغير آخر من A20B-2902 أن يحل محلها إذا كان -0225 غير متوفر؟

ليس بدون توافق مؤكد. قد تحتوي أرقام A20B-2902 المجاورة على سعة SRAM مختلفة، أو ميزات أجهزة مختلفة، أو تستهدف منصات تحكم مختلفة. لا يمكن للوحدة التي تفتقر إلى واجهة المغزل التسلسلي توفير نفس تكوين التحكم. قم بشراء -0225 على وجه التحديد، أو قم بالتأكيد مع مورد خدمة FANUC أن البديل المقترح يتضمن دعمًا مكافئًا لأجهزة المغزل التسلسلي.
