| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1212-0871 |

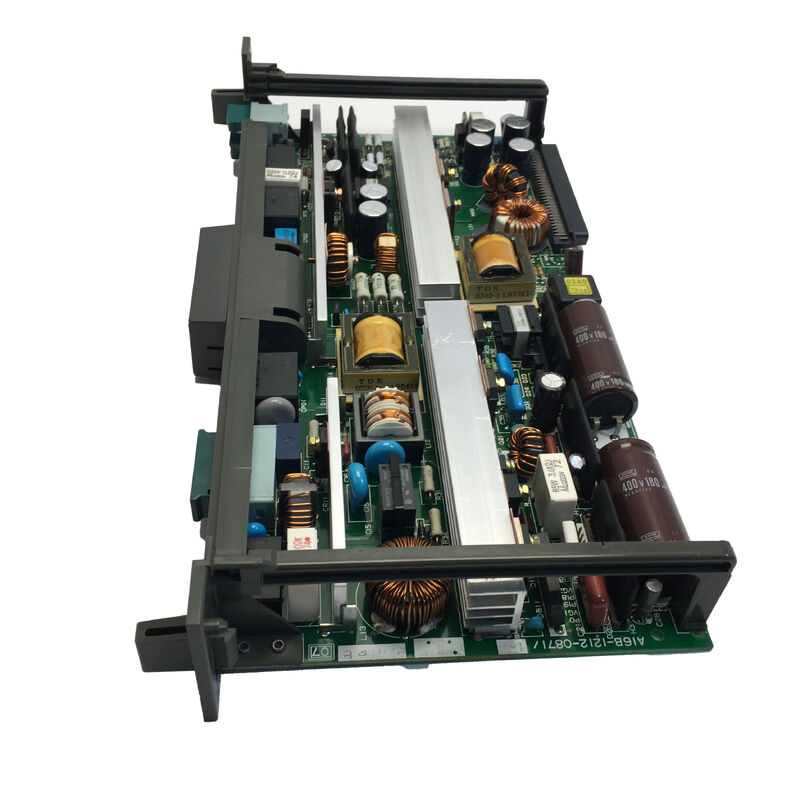

تعد سلسلة A16B-1212 جزءًا من عائلة A16B-12xx PCB من FANUC - وهو جيل من اللوحات المستخدمة عبر أنظمة التحكم FANUC CNC. تم تأكيد A16B-1212-0871 على أنها لوحة "POWER SUPPLY" - وهي لوحة PCB لإمداد الطاقة توفر جهدًا مستمرًا منظمًا داخل وحدة التحكم CNC أو المعدات المرتبطة بها.
تؤدي مركبات ثنائي الفينيل متعدد الكلور الخاصة بإمداد الطاقة في أنظمة FANUC CNC وظائف محددة مهمة لوحدة التحكم بأكملها:
تنظيم الجهد:تحويل الطاقة الخام الواردة إلى الفولتية DC المنظمة بدقة (عادة ± 15V، 5V، 24V) التي تزود لوحات المنطق CNC، والشاشة، ولوحة التشغيل، ودوائر الإدخال / الإخراج. يضمن تنظيم الجهد المحكم التشغيل المستقر لإلكترونيات التحكم CNC.
توزيع:تقوم لوحة إمداد الطاقة بتوزيع الفولتية الناتجة عبر حامل التحكم CNC عبر ناقل اللوحة الإلكترونية المعززة أو الأسلاك المباشرة - مما يجعلها مصدر الإمداد المشترك للوحات متعددة في وقت واحد.
دوائر الحماية:كشف الجهد الزائد والجهد المنخفض والتيار الزائد - لحماية لوحات CNC المتصلة من انحرافات سكة الإمداد الضارة.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A16B-1212-0871 |
| مسلسل | A16B-1212 |
| يتراوح | 087x |
| يكتب | إمدادات الطاقة ثنائي الفينيل متعدد الكلور |
| طلب | التحكم باستخدام الحاسب الآلي فانوك |
تحتل سلسلة A16B-12xx مكانًا محددًا في تاريخ PCB الخاص بـ FANUC. تشمل اللوحات التي تم تأكيدها ضمن عائلة A16B-12xx الأوسع نطاقًا A16B-1200-0800 (سلسلة A06B-6058 لمحرك مؤازر رقمي يعمل بالتيار المتردد ثنائي المحور PCB، تم تأكيده في هذه الجلسة) - وضع سلسلة A16B-12xx في جيل أجهزة FANUC التي تخدم أنظمة CNC من السلسلة 0-B، والسلسلة 15-A، والسلسلة المبكرة 0-C.
يخدم PCB مصدر الطاقة A16B-1212-0871 موقعًا محددًا ضمن السلسلة الفرعية A16B-1212 - مما يوفر البنية التحتية للطاقة المنظمة للوحات التحكم CNC لهذا الجيل.
خطأ في إمدادات الطاقة في نظام CNC:تعمل وحدة التحكم FANUC CNC على تطوير أخطاء في مستوى مصدر الطاقة - الفولتية غير الصحيحة، أو عدم استقرار سكة الإمداد، أو إنذارات مصدر الطاقة التي تؤثر على لوحات متعددة في وقت واحد. تم تحديد A16B-1212-0871 على أنه خطأ PCB الخاص بمصدر الطاقة. يؤدي الاستبدال إلى استعادة التوزيع الصحيح للطاقة إلى وحدة التحكم.
صيانة وحدة التحكم CNC:تحل منشأة الإنتاج التي تحافظ على معدات FANUC CNC من الجيل الأقدم محل PCB مصدر الطاقة A16B-1212-0871 كجزء من الصيانة المخطط لها على الجهاز المحدد الذي تم تركيبه فيه.
Q1: كيف يمكنني التأكد من أن A16B-1212-0871 هو مصدر الطاقة الصحيح لثنائي الفينيل متعدد الكلور لنظام CNC الخاص بي؟
اقرأ رقم الجزء من ملصق اللوحة المثبتة. إذا كان يقرأ A16B-1212-0871، فهذا هو الاستبدال المؤكد. مرجع ترافقي مع مخطط تخطيط لوحة دليل صيانة FANUC CNC المطبق ومواصفات مصدر الطاقة لتأكيد موضع تركيب اللوحة وفولتية الإخراج.
س2: ما هي الأعراض التي تشير إلى فشل PCB بمصدر الطاقة A16B-1212-0871؟
تتسبب أخطاء لوحة إمداد الطاقة عادةً في حدوث ما يلي: الفولتية غير الصحيحة للإمداد التي تؤثر على لوحات CNC متعددة في وقت واحد، أو رموز إنذار مصدر الطاقة على شاشة CNC، أو سلوك CNC غير المنتظم أو غير المستقر الذي لا يمكن تتبعه إلى محور واحد أو لوحة طرفية، أو فشل كامل في تشغيل CNC بدون إخراج العرض. قم بقياس الفولتية لسكة الإمداد عند موصلات إخراج اللوحة للتأكد من وجود خطأ في مصدر الطاقة مقابل خطأ في التحميل.
س 3: هل يؤثر استبدال A16B-1212-0871 على بيانات CNC المخزنة؟
لا تقوم لوحات إمداد الطاقة بتخزين بيانات CNC. لا يؤثر استبدال A16B-1212-0871 على برامج الأجزاء أو معلمات المحور أو إزاحات الأدوات أو بيانات PMC المخزنة في وحدات ذاكرة CNC. ومع ذلك، إذا تسبب خطأ في مصدر الطاقة في فقدان طاقة البطارية الاحتياطية لوحدات SRAM، فتحقق من محتويات الذاكرة بعد اكتمال عملية الاستبدال.
س 4: ما هي احتياطات السلامة المطبقة عند التعامل مع A16B-1212-0871؟
قم بإيقاف تشغيل مصدر التيار الكهربائي CNC بالكامل قبل الوصول إلى وحدة التحكم. تأكد من أن جميع الفولتية الخاصة بإمدادات الطاقة عند الصفر قبل لمس لوحة إمداد الطاقة - تحمل لوحات PCB الخاصة بإمدادات الطاقة دوائر ذات جهد أعلى جنبًا إلى جنب مع إشارات المستوى المنطقي. تعامل مع حزام معصم مؤرض مضاد للكهرباء الساكنة على سطح آمن من ESD.
