| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2902-0270 |
يتواصل مشغل أداة آلة CNC مع CNC من خلال شاشة العرض - قراءة رسائل الإنذار، وإدخال إزاحات الأداة، ومراجعة برامج المعالجة، ومراقبة مواقع المحاور. تؤثر جودة ووضوح هذه الشاشة بشكل مباشر على مدى كفاءة وأمان المشغل في القيام بعمله.
في سلسلة FANUC 16/18 Model B CNC، يتكون قسم العرض من جزأين:
شاشة CRT(الأنبوب المادي والإسكان): يعرض الصورة التي يراها المشغل.

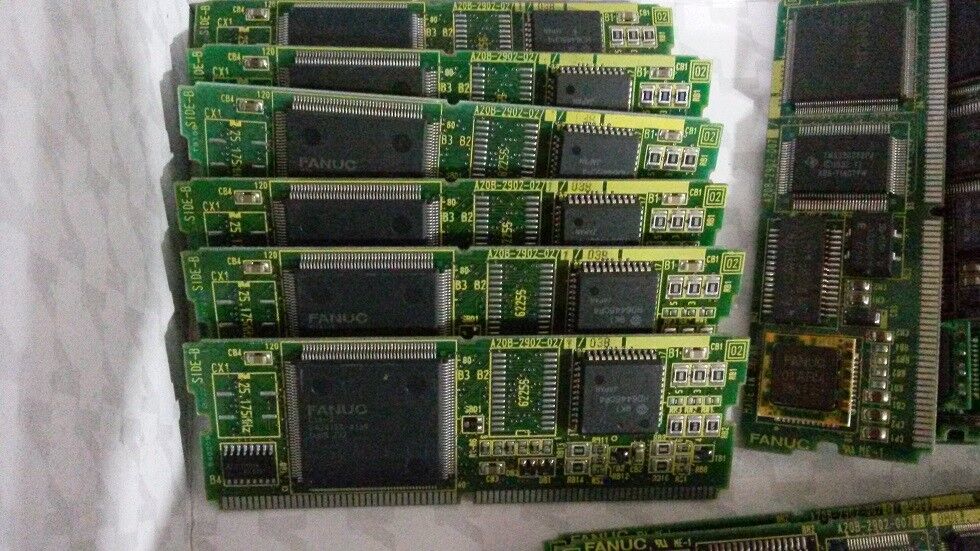

وحدة التحكم CRT (A20B-2902-0270): الواجهة الإلكترونية بين منطق عرض CNC والشاشة. تستقبل هذه الوحدة بيانات العرض من نظام وحدة المعالجة المركزية (CPU) الخاص بـ CNC، وتقوم بتنسيقها في إشارات الفيديو التي يتطلبها CRT الملون مقاس 14 بوصة، وتقوم بتشغيل انحراف الشاشة ودوائر الألوان.
عندما تفشل الوحدة A20B-2902-0270، تصبح الشاشة فارغة، أو تعرض محتوى تالفًا، أو تولد أنماط خطأ - يستمر CNC في تشغيل برنامجه، لكن المشغل يفقد الواجهة المرئية.
| المعلمة | قيمة |
|---|---|
| حجم العرض | 14 بوصة |
| نوع العرض | اللون CRT |
| متناسق | سلسلة 16/18/160/180 موديل ب |
| تثبيت | الخيار 1 جبل اللوحة |
| بناء | وحدة سمد |
| رقم الجزء | A20B-2902-0270 |
قدمت منصة FANUC Series 16/18 Model B إمكانية العرض الملون كمسار ترقية من الشاشات أحادية اللون السابقة المستخدمة في السلسلة 6 و10 والأجيال 16/18 السابقة. يجلب اللون فوائد عملية لسير عمل مشغل CNC:
عرض البرنامج:يمكن عرض أنواع مختلفة من كتل G-code - أوامر الحركة، والوظائف التحضيرية، والرموز المتنوعة - بألوان مميزة، مما يسهل مسح البرنامج وتحديد أنواع معينة من المحتوى.
تسليط الضوء على التنبيه والرسالة:تجذب رسائل التنبيه ومطالبات المشغل بالألوان الانتباه الفوري مقارنةً بالنص أحادي اللون.
عرض مسار الأداة الرسومية:تسمح رسومات مسار الأداة الملونة للمشغل بالتمييز بين تمريرات الأدوات المختلفة، وتحديد مسارات القطع من حركات الاقتراب والسحب، والتحقق من البرنامج بصريًا قبل تشغيله.
يوفر A20B-2902-0270 إلكترونيات التحكم CRT التي تجعل العرض الملون هذا ممكنًا على شاشة مقاس 14 بوصة.
عرض فارغ على 18-B CNC:يحتوي مركز التصنيع من سلسلة FANUC 18-B على نظام CNC وظيفي - تتحرك المحاور بشكل طبيعي، ويبدأ المغزل، ويعمل البرنامج - لكن الشاشة الملونة مقاس 14 بوصة لا تظهر أي صورة. تم تعريف وحدة التحكم A20B-2902-0270 CRT على أنها المكون الفاشل. يعمل الاستبدال على استعادة شاشة العرض الملونة دون التأثير على وظائف الحركة في CNC.
عرض الفساد اللون:يُظهر جهاز CRT مقاس 14 بوصة الموجود على سلسلة 16-B CNC ألوانًا مشوهة أو وميضًا أو خطوطًا عبر الصورة. تقوم الشاشة نفسها باختبارها بشكل صحيح باستخدام إشارة خارجية؛ الخطأ موجود في الوحدة النمطية A20B-2902-0270. يؤدي الاستبدال إلى استعادة عرض اللون الصحيح.
س1: هل الطراز A20B-2902-0270 مخصص للشاشات مقاس 14 بوصة، أم يمكنه تشغيل أحجام شاشات أخرى؟
A20B-2902-0270 هي وحدة التحكم CRT للشاشات الملونة مقاس 14 بوصة. تتم معايرة معلمات التوقيت والمزامنة التي تم إنشاؤها بواسطة هذه الوحدة لمتطلبات الانحراف الخاصة بـ CRT مقاس 14 بوصة. سيؤدي استخدامه مع حجم شاشة مختلف تمامًا (9 بوصة، 12 بوصة) إلى إنتاج هندسة غير صحيحة وتوقيت المزامنة. بالنسبة للأنظمة أحادية اللون مقاس 9 بوصات، فإن الوحدة الصحيحة هي رقم جزء مختلف في سلسلة A20B-2900.
س2: هل يمكن استبدال A20B-2902-0270 بالطراز A20B-2902-0271 الأحدث أو الإصدارات المشابهة؟
قد تكون أرقام الأجزاء المجاورة في النطاق A20B-2902-027x عبارة عن مراجعات أو متغيرات لاحقة لنفس وحدة التحكم CRT، ومن المحتمل أن تكون مع تحديثات بسيطة للمكونات. ما إذا كان هناك متغير لاحقة مختلف متوافق مع الإصدارات السابقة مع نفس لوحة الخيار 1 يعتمد على ما إذا كانت واجهة مأخذ توصيل لوحة الخيار 1 لم تتغير. تأكد من التوافق من وثائق قطع الغيار الخاصة بـ CNC قبل استبدال لاحقة مختلفة.
س 3: هل يؤثر فشل وحدة التحكم CRT على تنفيذ برنامج CNC؟
لا. إن نظام العرض الخاص بـ CNC منفصل عن وظائف التحكم في الحركة وتنفيذ البرنامج. تتسبب وحدة التحكم CRT الفاشلة في جعل الشاشة فارغة أو إظهار محتوى غير صحيح، لكن CNC يستمر في تنفيذ البرامج والاستجابة لمنطق PMC والتحكم في محاور المؤازرة بشكل طبيعي. يمكن أن تستمر الماكينة في العمل مع شاشة فاشلة، على الرغم من عدم وجود تعليقات مرئية للمشغل - وهي حالة قد تكون غير آمنة اعتمادًا على عملية الإنتاج.
س 4: ما هي الأعراض التي تميز A20B-2902-0270 الفاشل وأنبوب شاشة CRT الفاشل؟
عادة ما يفشل أنبوب CRT الفاشل بشكل تدريجي — يعتم، وفقدان التركيز، وانخفاض السطوع — قبل أن يفشل تمامًا. قد تكون الصورة مرئية ولكن بجودة رديئة. تميل وحدة التحكم الفاشلة إلى التسبب في فقدان العرض المفاجئ — حيث تختفي الصورة فجأة بدلاً من أن تتدهور ببطء. يمكن للاختبار عن طريق توصيل شاشة معروفة بإشارة خرج الفيديو الخاصة بلوحة الخيار 1 (إذا كان الوصول إليها) تأكيد ما إذا كان العطل في الأنبوب أو الوحدة.
س5: هل لا يزال يوصى باستخدام شاشات CRT، أم يجب ترقية النظام إلى شاشات LCD؟
بالنسبة للآلات التي يتم فيها صيانة أجهزة CNC الأصلية في خدمة الإنتاج، فإن استبدال A20B-2902-0270 بوحدة مكافئة يحافظ على النظام في تكوينه الأصلي - وهو الخيار الأكثر أمانًا من وجهة نظر التوافق والموثوقية. توجد حلول تحديثية لشاشات الكريستال السائل لأنظمة FANUC CNC واستبدال قسم عرض CRT بلوحة LCD حديثة. تتطلب مثل هذه التعديلات التحقق من توافق إشارة الفيديو وقد تحتاج إلى أجهزة واجهة إضافية. بالنسبة لمعدات الإنتاج المهمة، راجع وثائق الصيانة الخاصة بـ CNC وشريك خدمة FANUC المؤهل قبل اتخاذ القرار بين استبدال الوحدة وتعديل شاشة العرض.
