فانوك A20B-2902-0302 لوحة ابنة A20B29020302

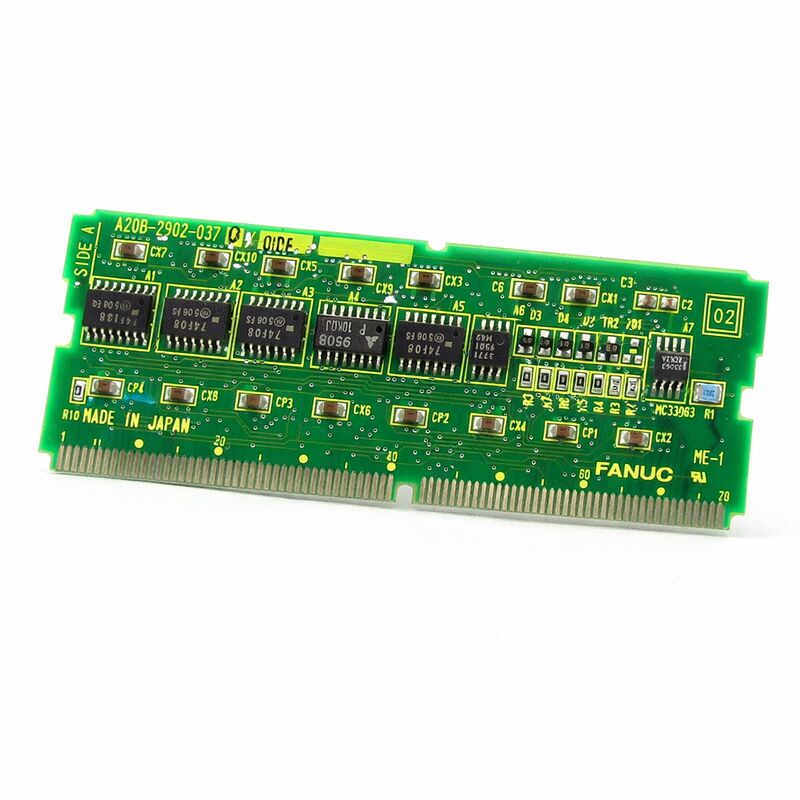

وحدة ذاكرة SRAM FANUC A20B-2902-0302 — السلسلة 16 / 18 / 160 / 180 موديل C، Power Mate-H، منشأ ياباني

رقم القطعة: A20B-2902-0302

الشركة المصنعة: FANUC Corporation (اليابان)

نوع المنتج: وحدة ذاكرة SRAM (لوحة ابنة مثبتة بالسطح)

نوع الذاكرة: SRAM (ذاكرة وصول عشوائي ثابتة — مدعومة بالبطارية، غير متطايرة مع بطارية)

الأنظمة المتوافقة: FANUC Series 16/18/160/180 Model C، Power Mate-H (مع بيانات الموضع)

التصميم: لوحة ابنة قابلة للتوصيل مثبتة بالسطح

نظرة عامة

A20B-2902-0302 هي وحدة ذاكرة SRAM من سلسلة FANUC A20B-2902. توفر تخزين SRAM لوحدات تحكم CNC من FANUC في عائلة Series 16/18/160/180 Model C، ولها تطبيق موثق في وحدة التحكم Power Mate-H حيث تدعم تخزين بيانات الموضع.

هذه لوحة ابنة مثبتة بالسطح (SMD) — وحدة قابلة للتوصيل مدمجة تستقر في مقبس مخصص على لوحة الدوائر المطبوعة المضيفة داخل وحدة التحكم.

SRAM هي تقنية الذاكرة المفضلة للبيانات التي يجب الاحتفاظ بها بين دورات الطاقة ولكنها تحتاج أيضًا إلى أن تكون قابلة للكتابة أثناء التشغيل. إنها أسرع من ذاكرة الفلاش، وتتحمل عددًا أكبر بكثير من دورات الكتابة، وتتطلب فقط تيارًا مستمرًا صغيرًا للحفاظ على بياناتها عند انقطاع التيار الرئيسي.

بالنسبة لوحدة تحكم CNC، تحتفظ SRAM بالبيانات التي تتطور أثناء الاستخدام العادي للآلة: تخزين برامج الأجزاء، وجداول المعلمات، وبيانات إزاحة الأداة والعمل، وفي حالة Power Mate-H، بيانات موضع المحور التي تسمح بإدارة موضع دقيقة عبر دورات الطاقة.

كانت Series 16/18/160/180 Model C جيلًا مهمًا في تاريخ FANUC CNC.

مثل طراز 16/18 Model C الانتقال إلى بنية FANUC الحديثة للخدمة الرقمية وشكل وحدة التحكم المدمجة. وسعت تسميات 160 و 180 المنصة لتكوينات المسارات المتعددة والمحاور الموسعة.

كان Power Mate-H وحدة تحكم CNC أحادية المحور مدمجة مخصصة لتطبيقات التحكم في الآلات المحددة — مبدلات الألواح، ومحاور التحميل، وأنظمة الحركة المساعدة المماثلة. استخدمت كل هذه الأنظمة عائلة وحدات الذاكرة A20B-2902 لمتطلبات SRAM القابلة للتوسيع الخاصة بها.

المواصفات الرئيسية

تقنية SRAM والنسخ الاحتياطي للبطارية

تستخدم ذاكرة الوصول العشوائي الثابتة دوائر قلاب لتخزين كل بت من البيانات. يتم الاحتفاظ بكل بت بواسطة اثنين من الترانزستورات المتشابكة المقفلة في إحدى حالتين مستقرتين.

هذا الهيكل أكثر تعقيدًا من DRAM — الذي يستخدم مكثفًا واحدًا لكل بت — ولكن الفائدة هي أن حالة البيانات مستقرة حقًا.

طالما تم توفير الطاقة، لا تنجرف البيانات أو تتطلب تحديثًا دوريًا. هذا يجعل SRAM سريعة ومتسقة.

المقايضة هي الطاقة. تستهلك هياكل القلاب في SRAM تيارًا هادئًا أكبر من خلايا DRAM. عند إيقاف تشغيل وحدة التحكم، تتولى البطارية توفير التيار الصغير اللازم للحفاظ على حالات القلاب سليمة. SRAM CMOS — التقنية المستخدمة في وحدات ذاكرة FANUC — تقلل بشكل كبير من هذا التيار الهادئ من خلال تصميم الترانزستور الخاص بها، مما يسمح لبطارية ليثيوم صغيرة بالحفاظ على محتوى SRAM لسنوات في ظل الظروف العادية.

عندما ينخفض جهد البطارية عن عتبة الاحتفاظ الخاصة بـ SRAM، تصبح حالات القلاب غير مستقرة. يتم فقدان البيانات — إما تدريجيًا، مع فشل الخلايا بشكل منفصل حتى يصبح نمط البيانات فاسدًا تمامًا، أو فجأة، إذا انخفض الجهد بشكل حاد.

تراقب وحدات تحكم FANUC جهد بطارية النسخ الاحتياطي وتصدر إنذارًا بانخفاض البطارية قبل الوصول إلى العتبة الحرجة، مما يوفر نافذة للاستبدال الوقائي.

Power Mate-H وبيانات الموضع

يمثل Power Mate-H مجال تطبيق محدد ضمن نطاق منتجات التحكم من FANUC. على عكس نظام CNC متعدد المحاور كامل، فإن Power Mate-H هو وحدة تحكم أحادية المحور مخصصة مصممة لوظائف الآلة المساعدة — محور فهرسة مجلة الأدوات، محور نقل الألواح، محور ذراع تحميل الأجزاء. دوره هو إدارة الحركة لغرض واحد، متكامل بإحكام مع CNC الرئيسي للآلة.

وظيفة بيانات الموضع الخاصة بـ A20B-2902-0302 في تطبيق Power Mate-H واضحة ولكنها حاسمة.

يجب أن تعرف وحدة التحكم موضع المحور الحالي لاستئناف التشغيل بشكل صحيح بعد دورة طاقة. يتم تخزين بيانات الموضع هذه في SRAM، ويتم تحديثها باستمرار أثناء التشغيل.

إذا فقدت بيانات الموضع هذه — بسبب فشل البطارية، أو تلف SRAM، أو استبدال الوحدة — فلا يمكن لوحدة التحكم تأكيد موضع محورها. يلزم إجراء عملية إرجاع مرجعية للموضع (إرجاع الصفر أو عملية المنزل) قبل أن يتمكن المحور من استئناف التشغيل التلقائي بأمان.

يجعل متطلب بيانات الموضع هذا صحة البطارية مهمة بشكل خاص لتطبيقات Power Mate-H. على عكس وحدة تحكم CNC الرئيسية حيث يكون فقدان المعلمات غير مريح ولكنه قابل للاستعادة من النسخ الاحتياطي، يتطلب فقدان بيانات الموضع في Power Mate-H عملية مرجعية مادية على الآلة.

في تطبيقات خطوط النقل الآلية حيث يتحكم Power Mate-H في محور مساعد يتغير بشكل متكرر، تعد صيانة البطارية مهمة صيانة منتظمة.

استبدال الوحدة وإدارة البيانات

يؤدي استبدال وحدة A20B-2902-0302 دائمًا إلى ذاكرة SRAM فارغة — الوحدة البديلة لا تحتوي على محتوى سابق.

بالنسبة لتطبيقات Series 16/18 Model C، هذا يعني أن جميع البيانات المخزنة سابقًا في بنك SRAM هذا قد فقدت: برامج الأجزاء (إذا تم تخزينها في SRAM)، وإزاحات العمل، وأي سجلات بيانات مخصصة لتخزين SRAM.

قبل استبدال الوحدة، قم بعمل نسخة احتياطية كاملة لذاكرة وحدة تحكم CNC.

يجب أن يلتقط هذا النسخ الاحتياطي المعلمات، وبيانات الأداة، وإزاحات العمل، وجداول بيانات PMC، وبرامج الأجزاء.

يجب أن يكون وسيط النسخ الاحتياطي — عادةً جهاز كمبيوتر عبر اتصال تسلسلي RS-232 أو تخزين USB — متاحًا وأن يتم التحقق من اكتمال النسخ الاحتياطي قبل إزالة الوحدة.

بعد تثبيت الوحدة البديلة وتشغيل وحدة التحكم، قم بالاستعادة من النسخ الاحتياطي.

تحقق من كل فئة بيانات مقابل النسخ الاحتياطي لتأكيد اكتمال الاستعادة.

بالنسبة لتطبيقات Power Mate-H، قم بإجراء إرجاع مرجعي للموضع بعد استعادة البيانات لإنشاء مرجع موضع المحور.

الأسئلة الشائعة

س 1: تُظهر وحدة تحكم Series 16-C خطأ في ذاكرة SRAM عند التشغيل. يبدو أن جميع البيانات قد فُقدت بين عشية وضحاها. تم اختبار البطارية على 3.1 فولت. ماذا حدث؟

يشير قراءة 3.1 فولت على خلية بطارية ليثيوم إلى أنها قريبة من نهاية عمرها التشغيلي — تحافظ خلايا الليثيوم على جهد اسمي تقريبًا حتى تقترب جدًا من الفشل.

العتبة الحرجة لاحتفاظ SRAM عادة ما تكون حوالي 2.0-2.5 فولت، ولكن المقاومة الداخلية للبطارية تزداد مع التقدم في العمر، مما يعني أن الجهد الفعال تحت الحمل أقل من قراءة الدائرة المفتوحة.

يشير فقدان البيانات إلى أن البطارية لم تعد قادرة على الحفاظ على SRAM أثناء انقطاع التيار الكهربائي بين عشية وضحاها. استبدل البطارية وبيانات SRAM، وجدول فحوصات البطارية المنتظمة للمضي قدمًا.

س 2: يُظهر Power Mate-H خطأ في بيانات الموضع بعد انقطاع التيار. ماذا يعني هذا بالنسبة لتشغيل الآلة؟

خطأ في بيانات الموضع في Power Mate-H يعني أن موضع المحور المخزن في SRAM قد تعرض للتلف أو الفقدان أثناء انقطاع التيار.

وحدة التحكم لا تعرف مكان المحور. لا يمكنها استئناف التشغيل التلقائي بأمان دون إعادة تأسيس مرجع موضعها.

قم بإجراء إرجاع مرجعي يدوي للموضع (عملية إرجاع نقطة المرجع) لتحريك المحور إلى موضعه الرئيسي المحدد.

بمجرد أن تعيد وحدة التحكم تأسيس المرجع، تستأنف تخزين بيانات الموضع ويمكن أن يستمر التشغيل التلقائي.

س 3: هل يمكن استخدام A20B-2902-0302 لتوسيع الذاكرة في Series 18 Model C التي تحتوي حاليًا على تخزين FROM فقط، ولا توجد ذاكرة SRAM إضافية؟

تتطلب إضافة سعة SRAM إلى Series 18 Model C وحدة متوافقة لمقبس توسيع الذاكرة المتاح والتكوين البرمجي المناسب للتعرف على SRAM الإضافية. يجب أن تتطابق الوحدة -0302 مع نوع المقبس على اللوحة الرئيسية.

تحقق من جدول تكوين الذاكرة في دليل الأجهزة الخاص بـ Series 18-C للتأكد من أن -0302 مدرج كخيار توسيع للوحة المراجعة المحددة قيد الاستخدام.

تتطلب بعض وحدات التحكم تغييرًا في معلمة البرنامج لتنشيط SRAM المثبتة حديثًا.

س 4: بعد ترقية برنامج CNC، تُظهر وحدة SRAM خطأ في السعة. لم يتم تغيير الوحدة. ما هي المشكلة؟

يمكن أن تؤدي ترقية البرنامج إلى تغيير خريطة عناوين SRAM أو تكوين الذاكرة المتوقع.

قد تتوقع الإصدار الجديد من البرنامج سعة SRAM مختلفة أو تكوين وحدة مختلف عما كان موجودًا قبل الترقية.

تحقق من وثائق ترقية البرنامج لتغييرات تكوين الذاكرة.

من الممكن أن تتطلب الترقية وحدة SRAM مختلفة، أو أن هناك حاجة إلى تحديث إعداد معلمة لتحديد تخطيط الذاكرة المثبتة بشكل صحيح للإصدار الجديد من البرنامج.

س 5: وحدة A20B-2902-0302 البديلة لها لاحقة مراجعة مختلفة عن الأصل (على سبيل المثال، /01A مقابل /02A). هل هذا مصدر قلق؟

تشير لاحقات المراجعة الطفيفة في أرقام قطع غيار FANUC عمومًا إلى مراجعات تخطيط لوحة الدوائر المطبوعة أو بدائل المكونات التي تحافظ على نفس الوظيفة.

في معظم الحالات، تكون المراجعة الأحدث قابلة للتبديل مباشرة مع المراجعة الأقدم ضمن نفس رقم القطعة الأساسي.

ومع ذلك، إذا كان هناك أي شك، قم بتأكيد التوافق مع وثائق صيانة طراز وحدة التحكم المحدد أو مع مورد خدمة FANUC مؤهل قبل تثبيت الوحدة المعدلة.
