| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2902-0341 |
رقم القطعة: A20B-2902-0341
الشركة المصنعة: FANUC Corporation (اليابان)

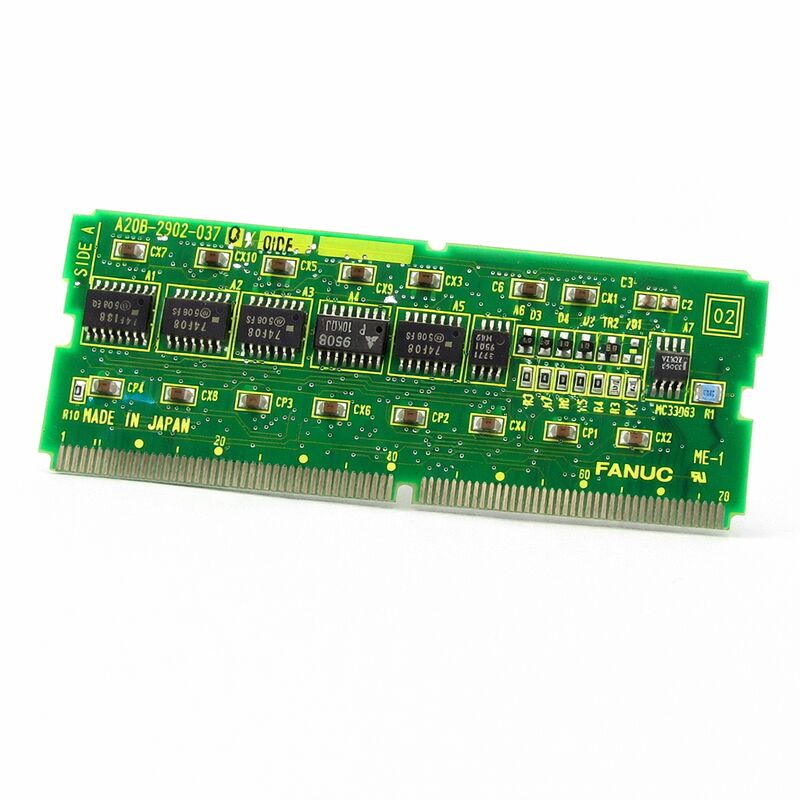

نوع المنتج: وحدة ذاكرة مدمجة (ROM / SRAM) (لوحة ابنة SMD)
سعة ذاكرة فلاش ROM: 4 ميجابايت (ذاكرة فلاش ROM)
سعة ذاكرة الوصول العشوائي الثابتة SRAM: 256 كيلوبايت
الأنظمة المتوافقة: FANUC Series 16-C، 18-C وما شابهها
الحالة: توقف إنتاجه من قبل الشركة المصنعة
A20B-2902-0341 هي وحدة ذاكرة مدمجة من نوع Flash ROM و SRAM لأنظمة FANUC Series 16-C و 18-C CNC. إنها لوحة ابنة من نوع SMD يتم تركيبها على لوحة وحدة المعالجة المركزية الرئيسية، وتوفر تخزينًا للبرامج غير المتطايرة وتخزينًا للبيانات المتطايرة المدعومة بالبطارية في وحدة واحدة مدمجة. تتصل اللوحة بين أقسام NC (التحكم الرقمي) و MC (التحكم في الماكينة / PMC) في وحدة التحكم، وتحمل البرامج الثابتة للنظام، وبرنامج السلم، وبيانات التشغيل النشطة التي يحتاجها CNC للعمل.
يصف الوصف "تتصل بين NC و MC" ما تفعله المحتويات المخزنة، وليس مسار إشارة مادي. محتوى ROM هو ما يحتاجه NC و PMC لتنفيذ وظائفهما الخاصة &mdash؛ إنه الأساس البرمجي المشترك لكليهما. تحتفظ ذاكرة SRAM بسعة 256 كيلوبايت بالبيانات التي تكتبها وحدة التحكم وتقرأها أثناء تشغيل الماكينة، وتخدم جانبي NC و PMC لهندسة التحكم.
تم إيقاف إنتاج هذه الوحدة. لم تعد FANUC تنتج وحدات جديدة. تستمر آلات Series 16-C و 18-C في العمل في المصانع الإنتاجية حول العالم، وتظل A20B-2902-0341 عنصر صيانة نشط في تلك المرافق.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-2902-0341 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | وحدة ذاكرة مدمجة (ROM / SRAM) |
| سلسلة اللوحة | A20B-2902 |
| سعة ذاكرة فلاش ROM | 4 ميجابايت (ذاكرة فلاش ROM — غير متطايرة) |
| سعة ذاكرة الوصول العشوائي الثابتة SRAM | 256 كيلوبايت (مدعومة بالبطارية ومتطايرة) |
| الأنظمة المتوافقة | FANUC Series 16-C / 18-C وما شابهها |
| التصميم | لوحة ابنة قابلة للتوصيل من نوع SMD |
| التركيب | مقبس SMD على لوحة وحدة المعالجة المركزية الرئيسية |
| البطارية مطلوبة | نعم — للاحتفاظ ببيانات SRAM |
| حالة الإنتاج | متوقف |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| الحالة المتوفرة | جديد (فائض) / مجدد / مُصلح |
تحتوي ذاكرة الفلاش ROM بسعة 4 ميجابايت على هذه الوحدة على مكدس البرامج الكامل لوحدة التحكم Series 16-C أو 18-C. يوجد هنا برنامج تشغيل CNC، وبرنامج التحكم في السيرفو، وبرنامج التحكم في المغزل، وبيئة تشغيل برنامج السلم PMC، وأي برامج خيارات محملة. عند تشغيل وحدة التحكم، تقرأ محتويات ذاكرة فلاش ROM وتحملها إلى ذاكرة DRAM للتنفيذ. ذاكرة فلاش ROM هي المصدر — كل سلوك معالجة وحدة التحكم ينشأ من الكود المخزن هنا.
كانت أربعة ميجابايت مخصصة بسخاء لجيل البرامج في عصر Series 16-C/18-C. استوعبت مجموعة برامج التحكم الكاملة بالإضافة إلى الخيارات المثبتة دون قيود على السعة لمعظم التكوينات. قد تقترب آلات Series 16-C و 18-C ذات حزم برامج الخيارات الواسعة من هذا الحد، ولكن بالنسبة لتكوينات مراكز التشغيل الآلي القياسية ومراكز الخراطة، كانت السعة أكثر من كافية.
ذاكرة فلاش ROM غير متطايرة بطبيعتها. تحتفظ بمحتواها دون أي مصدر طاقة، دون بطارية، ومن خلال التخزين الممتد. يمكن لوحدة ذاكرة فلاش ROM التي تم إزالتها من آلة أن تبقى في درج لسنوات ولا تزال تحتوي على برامجها سليمة عند إعادة تثبيتها.
تحتوي ذاكرة SRAM بسعة 256 كيلوبايت على البيانات الخاصة بالماكينة والخاصة بالوظيفة التي تميز تكوين آلة عن أخرى. توجد هنا برامج الأجزاء، وجداول إزاحة الأدوات، وإعدادات المعلمات، وبيانات إحداثيات قطعة العمل، ومتغيرات الماكرو. تحافظ بطارية النسخ الاحتياطي على وحدة على محتويات SRAM أثناء انقطاع التيار الكهربائي.
256 كيلوبايت هو تخصيص معتدل لذاكرة SRAM. يناسب متطلبات البرامج والبيانات القياسية لآلات Series 16-C و 18-C في تطبيقات التشغيل الآلي النموذجية. قد تجد الآلات ذات مكتبات البرامج الكبيرة جدًا أو استخدام متغيرات الماكرو المكثفة أن السعة محدودة. في تلك الحالات، قد تكون قد تم تثبيت وحدات توسيع SRAM إضافية في فتحات توسيع النظام.
بطارية النسخ الاحتياطي هي مادة استهلاكية. لها عمر خدمة يُقاس بالسنوات — عادة من ثلاث إلى خمس سنوات في الخدمة الصناعية العادية، أطول إذا كانت الماكينة تعمل بشكل مستمر (مما يقلل من دورات استنزاف البطارية). عندما ينخفض جهد البطارية، تصدر وحدة تحكم FANUC إنذار انخفاض البطارية. استبدل البطارية قبل انقطاع الماكينة المخطط له التالي.
يعكس الوصف "تتصل بين NC و MC" محتوى الوحدة بدلاً من بنيتها المادية. تخزن ذاكرة فلاش ROM على هذه اللوحة البرامج لكل من NC (وظائف التحكم في الحركة والاستيفاء) و MC (برنامج السلم PMC — وحدة التحكم في الماكينة القابلة للبرمجة التي تتعامل مع تسلسل الإدخال / الإخراج ومنطق الماكينة). يتم تخزينها معًا على هذه الوحدة وتحميلها معًا عند التشغيل.
يعني هذا التخزين المدمج أن فشل هذه الوحدة أو تلفها يؤثر على وظائف NC و PMC في وقت واحد. لا يمكن لوحدة التحكم تنفيذ التحكم في الحركة أو منطق الماكينة بدون برامجها الصحيحة. يعتمد كلا جانبي نظام التحكم على محتوى هذه الوحدة الواحدة.
س 1: تظهر آلة Series 16-C إنذار تماثل ROM عند بدء التشغيل. هل A20B-2902-0341 معطلة؟
يشير إنذار تماثل ROM إلى فشل سلامة محتوى ذاكرة فلاش ROM. أعد تثبيت الوحدة أولاً — وحدة مثبتة جزئيًا تنتج نفس الإنذار مثل المحتوى التالف. إذا استمر الإنذار مع تثبيت الوحدة بالكامل، فقد يكون محتوى ذاكرة فلاش ROM تالفًا أو قد تكون أجهزة الوحدة قد فشلت. احصل على وحدة بديلة وحمل إصدار البرنامج الصحيح قبل إعادة الالتزام بالإنتاج.
س 2: بعد استبدال A20B-2902-0341، ما الذي يجب فعله قبل أن تتمكن الماكينة من العمل؟
يتم تثبيت وحدة بديلة فارغة — لا يوجد محتوى ذاكرة فلاش ROM، ولا توجد بيانات SRAM. أولاً، حمل إصدار برنامج CNC الصحيح من نسخة احتياطية أو مصدر أصلي باستخدام إجراء استعادة شاشة التمهيد. ثم استعد جميع بيانات SRAM: المعلمات، وبرامج الأجزاء، وإزاحة الأدوات، وإحداثيات قطعة العمل. قم بتأكيد صحة جميع المعلمات عن طريق المقارنة مع طباعة المعلمات. لا يمكن للماكينة إنتاج أجزاء صحيحة حتى يتم التحقق من المعلمات.
س 3: برنامج السلم PMC مفقود بعد استبدال الوحدة. يبدو أن NC تعمل. لماذا؟
إذا تم تحميل ذاكرة فلاش ROM ببرنامج نظام CNC ولكن لم يتم تضمين برنامج السلم PMC في التحميل، فإن وحدة التحكم تبدأ وتعمل NC — ولكن PMC ليس لديها سلم لتنفيذه. بدون السلم، لا تستجيب إدخالات / إخراجات الماكينة. حمل برنامج السلم PMC بشكل منفصل من شاشة برمجة PMC أو من نسخة احتياطية لبطاقة الذاكرة. السلم هو ملف منفصل عن برنامج نظام CNC الرئيسي ويجب تحميله بشكل مستقل.
س 4: هل يمكن استخدام A20B-2902-0341 لاستبدال وحدات ذاكرة فلاش ROM أخرى بسعة 4 ميجابايت في سلسلة A20B-2902؟
يعتمد التبادل بين متغيرات وحدات ذاكرة فلاش ROM من سلسلة A20B-2902 على ما إذا كانت سعة SRAM والتوافق مع النظام متطابقين. يحمل -0341 على وجه التحديد ذاكرة SRAM بسعة 256 كيلوبايت ويتوافق مع Series 16-C/18-C. قد يكون لمتغير آخر في نفس السلسلة تخصيص مختلف لذاكرة SRAM أو يتوافق مع سلسلة وحدة تحكم مختلفة. استخدم تطابق رقم القطعة الدقيق للتوافق المؤكد.
س 5: تعمل الماكينة بدون مشاكل لسنوات. هل يجب استبدال بطارية SRAM على هذه الوحدة بشكل استباقي؟
نعم. استبدال البطارية على أساس مجدول هو ممارسة أفضل من انتظار إنذار انخفاض البطارية. البطارية التي تصل إلى عتبة الإنذار لا تزال لديها بعض الهامش قبل فقدان البيانات — ولكن هذا الهامش محدود وغير قابل للتنبؤ. إذا انقطعت الماكينة عن الطاقة بين الإنذار واستبدال البطارية، فإن بيانات SRAM معرضة للخطر. استبدل البطارية أثناء الصيانة المخطط لها كل ثلاث إلى أربع سنوات، مع تشغيل الماكينة أثناء التبديل للحفاظ على SRAM نشطة.
