FANUC A20B-2902-0348 | وحدة ذاكرة مشتركة من ROM / SRAM — سلسلة A20B-2902، وحدة تحكم CNC، منشأ ياباني

رقم القطعة: A20B-2902-0348

الشركة المصنعة: FANUC Corporation (اليابان)

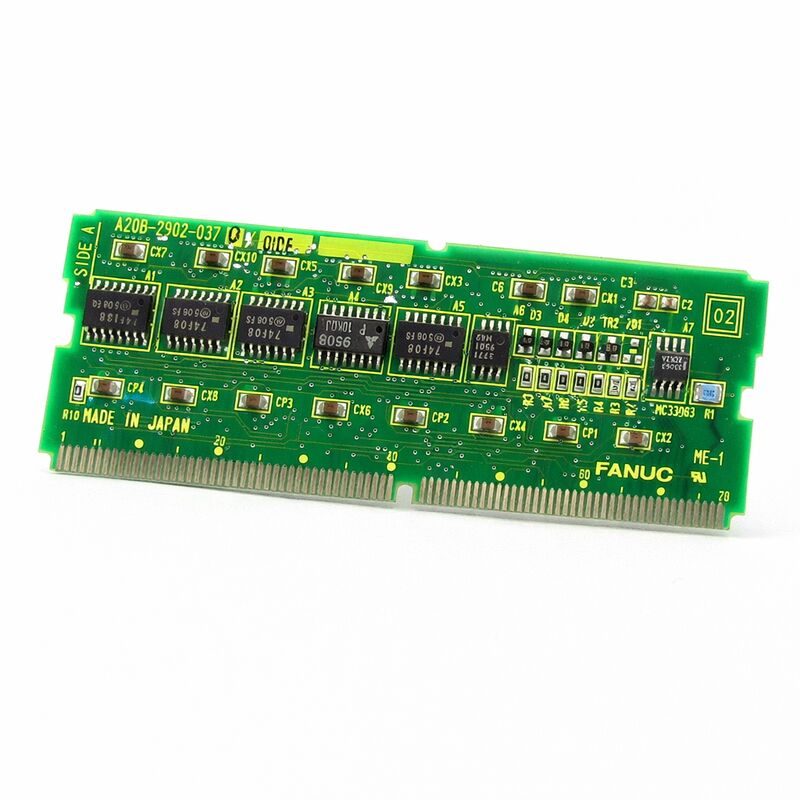

نوع المنتج: وحدة ذاكرة مشتركة من ROM / SRAM (لوحة ابنة SMD)

سلسلة اللوحة: A20B-2902

أنواع الذاكرة: Flash ROM (ROM — غير متطايرة) + SRAM (مدعومة بالبطارية)

الأنظمة المتوافقة: FANUC Series 16، 18، 21 CNC والمتوافقة

التصميم: لوحة ابنة قابلة للتوصيل SMD

نظرة عامة

إن A20B-2902-0348 هي وحدة ذاكرة مشتركة من ROM/SRAM من سلسلة FANUC A20B-2902 — وهي عائلة من لوحات الذاكرة المدمجة القابلة للتوصيل SMD التي تعمل كأجهزة تخزين دائمة أساسية في وحدات تحكم FANUC Series 16، 18، و 21 CNC. وهي تدمج نوعين من الذاكرة المستقلة وظيفيًا على لوحة ابنة واحدة: Flash ROM لتخزين البرامج والبرامج الثابتة غير المتطايرة، و SRAM المدعومة بالبطارية للاحتفاظ بالمعلمات والبيانات.

تعتبر سلسلة A20B-2902 من أهم عائلات الوحدات في منظومة وحدات تحكم FANUC Series 16/18/21.

تعتمد وحدات التحكم هذه — التي تم نشرها بأعداد هائلة عبر مراكز الخراطة، ومراكز التشغيل الآلي، وخلايا التصنيع متعددة المحاور في جميع أنحاء العالم — بالكامل على وحدة ROM/SRAM الصحيحة لبدء التشغيل والتشغيل.

تحتوي ROM على نظام التشغيل وبرنامج PMC ladder. تحتوي SRAM على المعلمات والإزاحات التي تعمل بها الآلة.

كلا النوعين من الذاكرة موجودان في A20B-2902-0348، ويجب أن يكون كلاهما سليمين لكي تعمل الآلة.

تستخدم اللوحة بناءً سطحيًا بالكامل. يتم توصيلها بمقبس مخصص على لوحة CPU الرئيسية، وتناسب بشكل نظيف ضمن المساحة المادية المخصصة لوحدة الذاكرة في هيكل وحدة التحكم. التثبيت بسيط: قم بإزالة اللوحة القديمة، ضع اللوحة الجديدة، استعادة البيانات.

لكن خطوة استعادة البيانات — إعادة تحميل ROM بالبرنامج الصحيح واستعادة بيانات SRAM من النسخ الاحتياطي — تتطلب تحضيرًا قبل إزالة اللوحة.

المواصفات الرئيسية

ROM — تخزين برامج النظام غير المتطايرة

تقوم Flash ROM في A20B-2902-0348 بتخزين البرنامج الذي يجعل وحدة تحكم CNC تعمل. يشمل ذلك نظام تشغيل CNC نفسه، وبرنامج PMC ladder الذي يتحكم في منطق الأتمتة لأداة الآلة، وفي العديد من التكوينات، برامج التطبيقات المخصصة ومكتبات الماكرو الخاصة بباني الآلة.

تحقق ذاكرة Flash التخزين غير المتطاير من خلال ترانزستورات البوابة العائمة التي تستمر حالة شحنتها بدون طاقة.

تنجو البيانات من انقطاع التيار الكهربائي، والبطاريات الفارغة، والتخزين الممتد. عند تشغيل CNC، يتم تحميل نظام التشغيل من وحدة ROM ويبدأ التنفيذ.

إذا كان محتوى ROM تالفًا — من خلال فشل الكتابة أثناء تحديث البرنامج، أو تلف مادي للرقائق، أو تآكل الخلايا — لا يمكن لوحدة التحكم البدء.

محتوى ROM خاص بالآلة.

يجب مطابقة إصدار نظام التشغيل مع جيل الأجهزة. PMC ladder هو ladder الخاص بباني الآلة، وهو فريد لتكوين تلك الآلة.

يجب كتابة ملفات ROM الصحيحة في وحدة ROM بديلة فارغة قبل أن تتمكن الآلة من العمل.

تأتي هذه الملفات من وثائق باني الآلة، أو من ممثل خدمة FANUC، أو من نسخة احتياطية تم إنشاؤها من الوحدة الأصلية.

SRAM — تخزين المعلمات المدعومة بالبطارية

تحتفظ ذاكرة Static RAM في A20B-2902-0348 بمحتواها أثناء إيقاف التشغيل من خلال بطارية احتياطية.

توفر البطارية التيار المستمر الصغير الذي تحتاجه خلايا SRAM للاحتفاظ بحالات شحنها، مما يحافظ على البيانات سليمة.

عندما ينخفض جهد البطارية في النهاية إلى ما دون عتبة الاحتفاظ الخاصة بـ SRAM، يتم فقدان البيانات.

تقوم SRAM بتخزين البيانات التي تتغير أثناء الاستخدام العادي للآلة ولكن يجب أن تستمر بين الورديات ودورات الطاقة. تحدد معلمات CNC كيفية سلوك وحدة التحكم — حدود معدل التغذية، حدود ضربة المحور، مكاسب السيرفو، إعدادات الاتصال.

تحتوي جداول إزاحة الأدوات على قيم تعويض الطول ونصف القطر لكل أداة مسجلة. تحدد إزاحات إحداثيات العمل مواضع البيانات للأجزاء التي يتم تشغيلها. كل هذا موجود في SRAM.

فقدان بيانات SRAM هو حدث إنتاجي. لا يتلف الآلة ميكانيكيًا، ولكن الآلة لا يمكن أن تعمل بشكل صحيح حتى يتم استعادة جميع البيانات.

نسخة احتياطية كاملة لبيانات SRAM — تم التقاطها إلى جهاز كمبيوتر، أو USB، أو بطاقة ذاكرة FANUC — قبل أي عمل صيانة على وحدة التحكم هي الممارسة القياسية التي تحد من جهد الاستعادة إلى إعادة تحميل البيانات بدلاً من إعادة الإدخال اليدوي.

سلسلة A20B-2902 — العديد من المتغيرات، تطبيقات محددة

تحتوي سلسلة A20B-2902 على عدد كبير من متغيرات وحدات ROM/SRAM. تختلف سعة ROM وسعة SRAM عبر المتغيرات. تخدم بعض المتغيرات منصات Series 16-C و 18-C؛ تخدم أخرى Series 21؛ بعضها يربط بين الاثنين.

يشمل عدد قليل وظائف إضافية — واجهات مغزل تناظرية، دوائر تنفيذ PMC ladder — إلى جانب الذاكرة.

إن A20B-2902-0348 هو متغير محدد في هذه العائلة. تخدم منصات وحدات التحكم المحددة الخاصة بها بتكوين الذاكرة المحدد الخاص بها. استبدالها بمتغير مختلف — حتى لو بدا مشابهًا جسديًا — يحمل خطر عدم تطابق السعة الخاطئ أو عدم توافق الأجهزة.

تأكد دائمًا من رقم القطعة الدقيق من ملصق اللوحة المثبتة قبل شراء بديل.

الأسئلة الشائعة

س1: تظهر وحدة التحكم إنذار فحص ROM عند كل تشغيل. لم يتغير شيء آخر. هل هذه اللوحة هي السبب؟

يشير إنذار فحص ROM المستمر عند التشغيل إلى أن محتوى ROM قد تعرض للتلف أو فشلت خلية ROM.

تحقق أولاً مما إذا كان الإنذار قد حدث بعد تحديث البرنامج — يمكن أن يؤدي فشل كتابة ROM إلى تلف القطاع المتأثر.

إذا لم يكن هناك تحديث قيد التقدم، فقد فشلت أجهزة ROM.

تتطلب الوحدة استبدالًا متبوعًا بإعادة كتابة ROM كاملة. جهز مجموعة ملفات ROM الصحيحة قبل بدء العمل.

س2: تولد CNC إنذار انخفاض البطارية. ما هي المدة المتاحة قبل فقدان بيانات SRAM؟

يظهر إنذار انخفاض البطارية عندما ينخفض جهد البطارية إلى ما دون عتبة التحذير، وليس عتبة الاحتفاظ الحرجة.

عادةً ما توفر الفجوة بين هاتين العتبتين عدة أسابيع في الظروف العادية، على الرغم من أن هذا يختلف مع عمر البطارية ودرجة حرارة الخزانة.

تعامل مع الإنذار على أنه يتطلب اتخاذ إجراء في غضون أيام. استبدل البطارية مع تشغيل وحدة التحكم للحفاظ على محتوى SRAM أثناء التغيير.

س3: وصلت وحدة A20B-2902-0348 البديلة. هل هناك أي شيء يجب التحقق منه قبل التثبيت؟

تأكد من أن رقم القطعة الكامل للوحدة البديلة يطابق الوحدة المثبتة تمامًا، بما في ذلك أي لاحقة مراجعة.

افحص نقاط اتصال الموصل بحثًا عن أي تلف ناتج عن الشحن أو التخزين. تأكد من اكتمال النسخ الاحتياطي لجميع بيانات CNC والتحقق منها قبل إزالة الوحدة الأصلية.

جهز مجموعة ملفات ROM لإعادة التحميل. مع ترتيب هذه الخطوات، يمكن المتابعة في التثبيت بثقة.

س4: بعد استبدال الوحدة وإعادة تحميل البيانات، تبدو معلمات السيرفو لأحد المحاور مختلفة قليلاً عن قيم النسخ الاحتياطي. ما الذي يجب التحقق منه؟

بعد إعادة تحميل البيانات، قارن جميع معلمات المحور المعني بنسخة احتياطية ثانية أو بوثائق الآلة.

قد تنتج اختلافات المعلمات ذات الرقم الواحد أحيانًا عن نسخة احتياطية التقطت البيانات أثناء تحرير المعلمات، بدلاً من الحالة النهائية المستقرة.

إذا كانت قيمة المعلمة الحالية تنتج سلوكًا صحيحًا للآلة، وتظهر النسخة الاحتياطية فرقًا رقميًا بسيطًا فقط، فمن المحتمل أن تكون القيم المستعادة صحيحة.

س5: تستخدم الآلة مراجعة لاحقة لـ A20B-2902-0348 (على سبيل المثال، /02A بدلاً من /01A). هل هذه قابلة للتبديل؟

تمثل لاحقات مراجعة الأجهزة الطفيفة ضمن نفس رقم القطعة الأساسي تغييرات في تصميم لوحة الدوائر المطبوعة أو استبدالات للمكونات التي تحافظ على نفس المواصفات الوظيفية.

في معظم الحالات، تكون هذه قابلة للتبديل.

عادةً ما تصمم FANUC المراجعات اللاحقة لتكون متوافقة مع الإصدارات السابقة للتثبيتات ذات المراجعات الأقدم.

إذا كان هناك شك لتطبيق معين، فتأكد من وثائق صيانة الآلة أو من مصدر خدمة FANUC.
