| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1300-0220 |

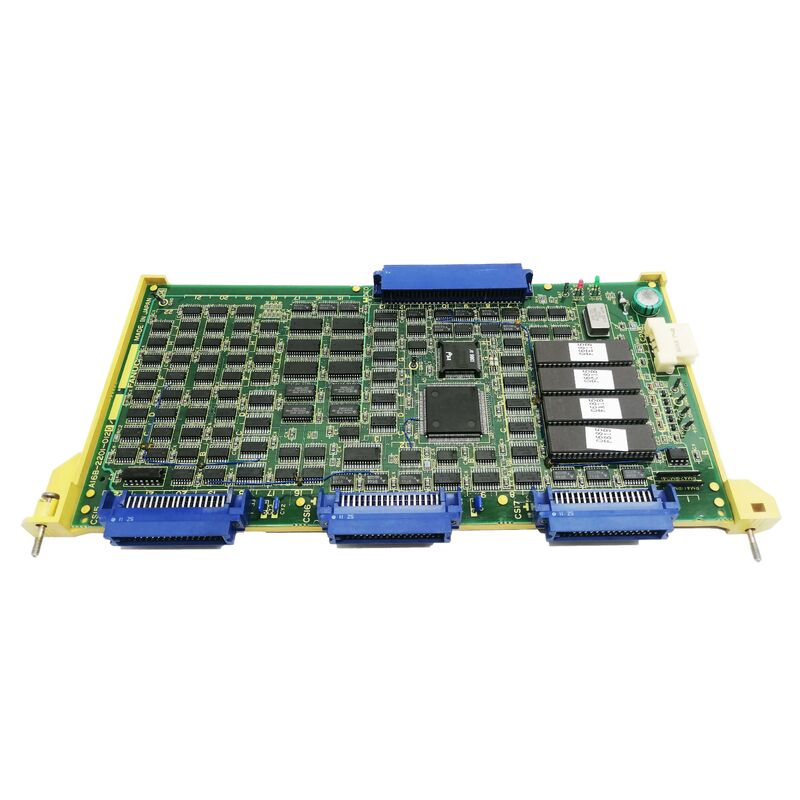

A16B-1300-0220 هو قرص تحويل إشارة يجمع بين عالم القياس المادي لأجهزة استشعار أدوات الآلة وبيئة الإشارة الرقمية لـ FANUC CNC.الوظائف الثنائية التي تنطوي عليها وصفها تكشف عن دورها الكامل:
واجهة مستشعر مدمجة:"المستشعر المدمج" يشير إلى أجهزة استشعار مضمنة داخل آلة الجهاز ̇ أجهزة الاستشعار اللمسية، أجهزة استشعار قياس الأجزاء،أو أجهزة قياس متكاملة أخرى مدمجة في الآلة بدلاً من أن تكون مثبتة خارجاًهذه أجهزة الاستشعار تولد إشارات عندما تلامس قطعة العمل أو سطح مرجعية.
دائرة تحويل إشارة المستشعر:إشارات أجهزة الاستشعار الخام عادة إشارات الجهد أو التيار التناظريأو الاتصالات البسيطة على / قبالة التبديل يجب أن تكون مشروطة وتحولها إلى تنسيق الإشارة الرقمية التي تتوقع الدوائر مدخل CNCA16B-1300-0220 يؤدي هذا التحويل:
| المعلم | القيمة |
|---|---|
| الوظائف | جهاز استشعار مدمج + تحويل الإشارة |
| التطبيق | قياس آلة آلة CNC |
| نوع اللوحة | PCB تحويل الإشارة |
| السلسلة | A16B-1300 |
أجهزة استشعار الأدوات الآلية تولد إشارات في بيئات مختلفة بشكل أساسي عن البيئة الإلكترونية لمراقب CNC:
الضوضاء الكهربائية:أدوات الآلات تولد تدخلات كهرومغناطيسية كبيرة من محركات الخدمة، محركات المسامير، المواد الكهربائية الهيدروليكية، ومعدات لحام القوس.أجهزة الاستشعار السلكية التي تمر عبر الخزانة الكهربائية للآلة يلتقط هذا الضوضاءبدون تكييف الإشارة، الضوضاء تفسد إشارة القياس.
عدم تطابق شكل الإشارة:أجهزة الاستشعار يمكن أن تصدر فولتاجيات تشبيهية (010 فولت ، 420 م) أو إشارات تفاضلية لا يمكن أن تعالج المدخلات الرقمية القياسية لجهاز CNC مباشرة.تحويل الإشارة يرسم هذه التنسيقات إلى مدخلات رقمية متوافقة مع CNC.عزل الأرض:يمكن أن يكون لدى أجهزة الاستشعار المتكاملة ميكانيكياً مع الآلة مراجع أرضية مختلفة عن جهاز التحكم CNC. يمنع العزل حلقات الأرض وأخطاء القياس المرتبطة بها.A16B-1300-0220 يعالج كل هذه المشاكل تحويل مخرجات الخام من جهاز الاستشعار إلى، إشارة مصممة بشكل صحيح يمكن أن تستخدمها CNC للقياس والتحكم والتغذية الراجعة.
خطأ قياس جزء مدمج:مركز FANUC لمعالجة الحاسب الآلي CNC مع قياس مسموم متكامل يفقد دقة القياس أو يولد إنذارات الاتصال بالأجهزة الاستشعارية.يتم تحديد لوحة تحويل الإشارة A16B-1300-0220 على أنها العيباستبدال يعيد تحويل إشارة القياس الدقيقة.
صيانة دمج أجهزة الاستشعار CNC:يتم إجراء صيانة لوحة التحكم على أداة آلة FANUC CNC مع أجهزة استشعار قياس مدمجة. يتم استبدال A16B-1300-0220 لضمان تكييف الإشارة الدقيق لنظام القياس.
السؤال 1: ما هي أنواع أجهزة الاستشعار التي تقوم A16B-1300-0220 بالاتصال بها؟
يشير الوصف "بناء في جهاز استشعار" إلى أجهزة استشعار متكاملة جسديًا داخل آلة الجهاز عادةً أجهزة المسح (Renishaw ، FANUC) ، أجهزة قياس داخل الغزل ،أو أجهزة استشعار لوجود قطعة العملدائرة تحويل الإشارة تستوعب الخصائص الكهربائية الخاصة لهذه أجهزة الاستشعار المدمجة.تأكيد أنواع أجهزة الاستشعار المتوافقة من أدوات FANUC المعمول بها ووثائق CNC.
السؤال 2: هل A16B-1300-0220 هي نفس لوحة الإدخال / الإخراج القياسية؟
لا. لوحات الإدخال والإخراج القياسية (مثل بطاقة الإدخال والإخراج A16B-1212-0221 C6 التي تم تأكيدها في هذه الجلسة) تتعامل مع إشارات إدخال وإخراج رقمية للجهاز / إيقاف التشغيلA16B-1300-0220 هو تحديدا لوحة تحويل الإشارة لأجهزة استشعار القياستوفير التكييف الإضافي والتحويل والعزلة التي تتطلبها دوائر القياس الدقيقة خارج وظائف الإدخال والإخراج القياسية.
السؤال 3: هل استبدال A16B-1300-0220 يتطلب أي إعادة معايرة للمستشعر؟
لوحات تحويل الإشارة التي تتضمن مكونات ضبط الزيادة أو التبديل قد تؤثر على دقة القياس بعد الاستبدال.ما إذا كان هناك حاجة إلى إعادة معايرة يعتمد على نظام الاستشعار المحدد وما إذا كانت خصائص تحويل اللوحة الجديدة تتطابق مع الأصليةتأكيد من وثائق نظام قياس FANUC المعمول بها.
السؤال 4: هل يؤثر فشل A16B-1300-0220 على التحكم في محور CNC؟
يؤثر فشل لوحة تحويل إشارة المستشعر على وظائف القياس قياس الأجزاء ، دورات المسبار ، والردود الفعلية القائمة على المستشعر ولكن عادة لا تؤثر على التحكم في محور CNC الرئيسي.يواصل جهاز التحكم الآلي معالجة باستخدام الإحداثيات المبرمجةيتم التأثير فقط على الوظائف التي تعتمد على أجهزة الاستشعار (ماكرو القياس، العمليات التي يتم تشغيلها بواسطة أجهزة الاستشعار).
