| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2902-0370 |
رقم الجزء:A20B-2902-0370
المصنع:شركة فانوك (اليابان)
نوع المنتج:وحدات الذاكرة PCB (SMD daughter board)
سلسلة اللوحات:A20B-2902
التطبيق:توسيع و تخزين ذاكرة وحدة تحكم CNC من FANUC
التصميم:لوحة SMD التوصيلية

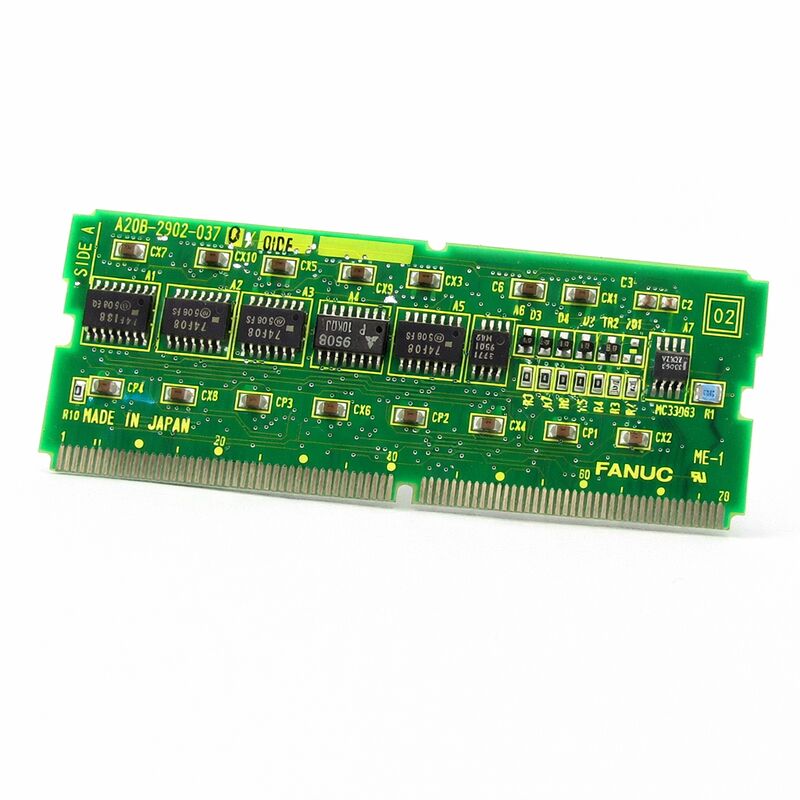

A20B-2902-0370 هو لوحة PCB وحدة الذاكرة من سلسلة A20B-2902 من FANUC. تغطي هذه السلسلة عائلة واسعة من لوحات الذاكرة SMD القابلة للتوصيل المستخدمة في وحدة التحكم CNC من FANUC لتخزين البرامج ،الاحتفاظ بالمعلمات، استضافة برامج النظام، وتوسيع الذاكرة.
A20B-2902-0370 يمثل أحد المتغيرات المحددة في هذه العائلة من المنتجات ، تم تكوينها لتلبية متطلبات الذاكرة لمنصة التحكم المحددة.
تعتمد بنية وحدة التحكم CNC من FANUC على نظام ذاكرة طبقات.
الذاكرة غير المتطايرة تحتوي على البرامج والبيانات التي يجب أن تستمر عبر دورات الطاقة. توفر الذاكرة المتطايرة مساحة العمل للتنفيذ.SRAM المحمية بالاحتياطي تجمع بين اثنين من التهابات في عملها الكهربائي، فعالة غير متقلبة من خلال حماية البطارية.
توفر سلسلة A20B-2902 التنفيذ المادي الوحدي لهذه طبقات الذاكرة ، حيث يخدم كل متغير منصات وقدرات محددة.
يقع الاختلاف -0370 ضمن نطاق أرقام الأجزاء من وحدات A20B-2902 المرتبطة بوظائف تخزين FROM و SRAM لمنصات تحكم FANUC في مجموعة الجيل 16 إلى 21.
هذه الوحدات تتبع التصميم المعتمد لسلسلة A20B-2902: بنية SMD المدمجة، ويتم توصيلها مباشرة إلى منفذ اللوحة الرئيسية،و دوائر CMOS منخفضة الطاقة التي تقلل من تبديد الحرارة داخل خزانة جهاز التحكم.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-2902-0370 |
| المصنع | شركة فانوك |
| نوع المنتج | وحدات الذاكرة PCB |
| سلسلة لوحات | A20B-2902 |
| التطبيق | ذاكرة وحدة تحكم FANUC CNC |
| التصميم | لوحة SMD التوصيلية |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الرطوبة | 75% RH max (غير مكثف) |
| الحالة المتاحة | جديد (فائض) / تم تجديده / تم إصلاحه |
ذاكرة وحدة تحكم FANUC CNC ليست كتلة تخزين واحدة غير متمايزة. إنها تسلسل هرمي منظم بعناية حيث يعيش أنواع بيانات مختلفة في تقنيات ذاكرة مختلفة،لأن كل نوع من البيانات لديه متطلبات مختلفة لسرعة الوصول، أكتب الصبر، والمثابرة.
برنامج التشغيل CNC يعيش في FROM.
لقد تم كتابتها هناك أثناء تثبيت البرنامج المصنع، وتتغير فقط عندما يتم تحديث البرنامج المتعمد.
إن قدرة الذاكرة الفلاش على التحمل العالي لعمليات القراءة والتحمل المتوسط لعمليات الكتابة تجعلها مثالية لهذا الاستخدام. يتم قراءة البرنامج عند كل تشغيل لكنه نادراً ما يكتب.
المعلمات والتحركات تعيش في ذاكرة SRAM المدعومة بالبطارية
أنها تتغير أثناء التشغيل العادي تحديث التبديل بعد قطع مؤهل، معيار تعديل أثناء الصيانة لذلك يجب أن تكون في الذاكرة التي يمكن كتابتها بسرعة وغالبا، وليس في فلاش.
لكن يجب أن تستمر أيضاً عندما تكون الكهرباء مغلقة، ولهذا السبب تستخدم SRAM المدعومة ببطارية بدلاً من DRAM.
بعض أجهزة التحكم وبعض تكوينات الذاكرة تستخدم أيضاً DRAM لعمليات العازلوبيانات تنفيذ PMC التي يتم إنشاؤها جديدة في كل تشغيل ولا تحتاج إلى البقاء على قيد الحياة دورة الطاقة.
A20B-2902-0370 يخدم موقعه المحدد في هذه التسلسل الهرمي للذاكرة لمنصة التحكم المحددة.
تكنولوجيا التثبيت السطحي تحدد الطابع المادي للوحات من سلسلة A20B-2902يتم تثبيت المرفق على سطح اللوحة بدلاً من خلال الثقوب في رصيف PCB.
هذا يسمح بكثافة مكونات أعلى على لوحة أصغر ، وهذا هو السبب في أن وحدات الذاكرة هذه يمكن أن تحزم سعة تخزين كبيرة في تنسيق لوحة ابنة مضغوطة.
إن بناء SMD يعني أيضًا أن هذه اللوحات تتطلب التعامل بعناية.
المكونات المثبتة على سطح PCB أكثر عرضة للأضرار المادية من سوء المعالجة من المكونات من خلال الثقب.
يجب أن يتم التعامل مع اللوحة بواسطة حوافها.
لا ينبغي لمس أي من أسطح المكونات بيدي العاريتين يمكن أن تؤذي زيوت الجلد والبقايا أسطح المكونات أو تسبب تلوثًا في جهات الاتصال مع مرور الوقت.
الكهرباء الثابتة هي القلق الآخر في التعامل. مكونات ذاكرة CMOS حساسة للتفريغ الكهربائي.
حدث ثابت لا يلاحظ بأنه صدمة محسوسة للشخص يمكن أن يولد ما يكفي من الجهد لتلف بوابة المنطق أو خلية الذاكرة.
الاحتياطات المضادة للستاتيكية: حزام المعصم، سطح العمل الأرضي: هي متطلبات قياسية عند التعامل مع أي لوحة ذاكرة SMD.
استبدال أي وحدة ذاكرة من سلسلة A20B-2902 يتطلب سلسلة من الخطوات قبل بدء العمل المادي. تخطي الإعداد يخلق خطر فقدان البيانات التي تتطلب جهدًا كبيرًا في الاسترداد.
الخطوة الأولى هي دائما النسخ الاحتياطي الكامليجب على النسخ الاحتياطي التقاط كل من برنامج FROM (من وظيفة النسخ الاحتياطي للذاكرة في شاشة تشغيل FANUC) وبيانات SRAM (المعلمات)، الموازنات، البرامج، بيانات PMC).
معظم أجهزة تحكم FANUC تدعم النسخ الاحتياطي إلى بطاقة SRAM أو جهاز ذاكرة USB أو جهاز كمبيوتر عبر RS-232. استخدم واحدة على الأقل من هذه الطرق وتحقق من اكتمال النسخ الاحتياطي قبل إزالة الوحدة.
الخطوة الثانية هي تأكيد رقم جزء وحدة الاستبدال.
تحتوي سلسلة A20B-2902 على العديد من المتغيرات ذات المظهر المادي المشابه ولكن القدرات والتوافقات المختلفة. فقط مطابقة رقم الجزء الدقيق تضمن التوافق الصحيح.
بعد الاستبدال، يجب إعادة كتابة FROM مع ملفات البرمجيات الصحيحة.
ثم يجب استعادة بيانات SRAM من النسخ الاحتياطي. لا ينبغي الإعلان عن جهاز جاهز للإنتاج حتى يتم التحقق من كل فئة من بيانات النسخ الاحتياطي.
س1: ما هي الأعراض التي تنتجها A20B-2902-0370 التي تفشل عادة قبل الفشل الكامل؟
التدهور التدريجي في ذاكرة فلاش ينتج تحذيرات متقطعة من مجموع الاختبارات التي تأتي وتذهب الخلية المتضررة هامشية ، تمر ببعض القراءات وتفشل في الآخرين.تظهر تدهور SRAM كفساد بيانات عشوائية عرضية في المعلمات أو التبديلات تغيرات قيمة غير متوقعة بين دورات الطاقة دون تدخل يدويأي من الأعراض يستدعي استبدال الوحدة قبل أن يصبح الفشل كاملًا
بمجرد حدوث فشل كامل، لا يمكن أن تبدأ الآلة أو تعمل بشكل صحيح.
السؤال الثاني: أكمل جهاز التحكم تحديث البرنامج، والآن يظهر خطأ من. هل أضر التحديث بالوحدة؟
يمكن أن يفسد كتابة FROM المقطوعة أو غير الصحيحة أثناء تحديث البرنامج قطاعًا واحدًا أو أكثر من قطاعات FROM.عن طريق اختيار ملفات البرنامج الخاطئة، أو عن طريق محاولة تحميل البرمجيات غير المتوافقة، من الفساد هو النتيجة المحتملة.
يجب إعادة كتابة FROM من البداية مع ملفات البرمجيات الصحيحة
إذا فشلت محاولات الكتابة المتكررة ، فقد تضررت رقائق FROM وتتطلب الوحدة استبدالها.
السؤال 3: بعد إيقاف تشغيل الجهاز في العطلات، يتم استعادة جهاز التحكم ولكن يظهر فقدان بيانات المعلمات على بعض المحاور. تبين البطارية 3.0 فولت. هل البطارية هي السبب؟
خلايا الليثيوم 3.0 فولت في نهاية حياتها أو بالقرب منها هذه الخلايا تحافظ على الجهد القريب من الاسمية حتى يكون الفشل قريبًا.
نمط فقدان البيانات (الذي يؤثر على بعض المحاور ولكن ليس جميعها) يتفق مع منطقة خلية SRAM التي فقدت البيانات عندما انخفض جهد البطارية إلى ما دون عتبة الاحتفاظ.
قم باستبدال البطارية، وأعيد تحميل بيانات المعلمات من النسخ الاحتياطي، وقم بتحديد مواعيد فحص البطارية بانتظام لمنع تكرارها.
السؤال 4: تظهر شاشة CNC "SRAM DATA ERROR" عند تشغيل الجهاز. كانت الآلة في المخزن لمدة 18 شهرًا. ماذا حدث؟
التخزين الممتد بدون طاقة خارجية يعني أن البطارية الاحتياطية تدعم SRAM وحدها طوال فترة التخزين بأكملها.
قد تكون البطارية التي كانت لديها سعة متبقية محدودة قبل التخزين قد استنفدت خلال فترة التخزين ، مما تسبب في فقدان بيانات SRAM.
يجب إعادة تحميل بيانات SRAM من النسخة الاحتياطية. تحقق من فولتاج البطارية واستبدالها إذا كانت أقل من 3.2 فولت لخلية الليثيوم.
للتخزين طويل الأجل ، يجب تشغيل جهاز التحكم بشكل دوري (كل 3-6 أشهر) للحفاظ على حالة البطارية.
السؤال 5: هل من الممكن استخدام A20B-2902-0370 في جهاز تحكم من السلسلة 18-C الذي يستخدم حاليًا نوعًا مختلفًا ، إذا كان المرفق يناسب جسديًا؟
لا تضمن التوافق المادي للموصلات التوافق الإلكتروني.
يمكن أن تتشارك إصدارات سلسلة A20B-2902 في نفس تنسيق المرفق مع وجود سعة ذاكرة مختلفة ، ونسب FROM / SRAM مختلفة ، أو جهدات واجهة مختلفة.
يمكن أن يؤدي تثبيت المتغير الخاطئ إلى فشل جهاز التحكم في التعرف على الوحدة ، أو العمل مع تخصيص سعة الذاكرة غير الصحيح ، أو إنتاج أخطاء الذاكرة بسبب عدم تطابق نطاق العناوين.
استخدم دائمًا رقم الجزء الدقيق الموثق لنموذج جهاز التحكم المحدد.
