| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-1310-0380 |

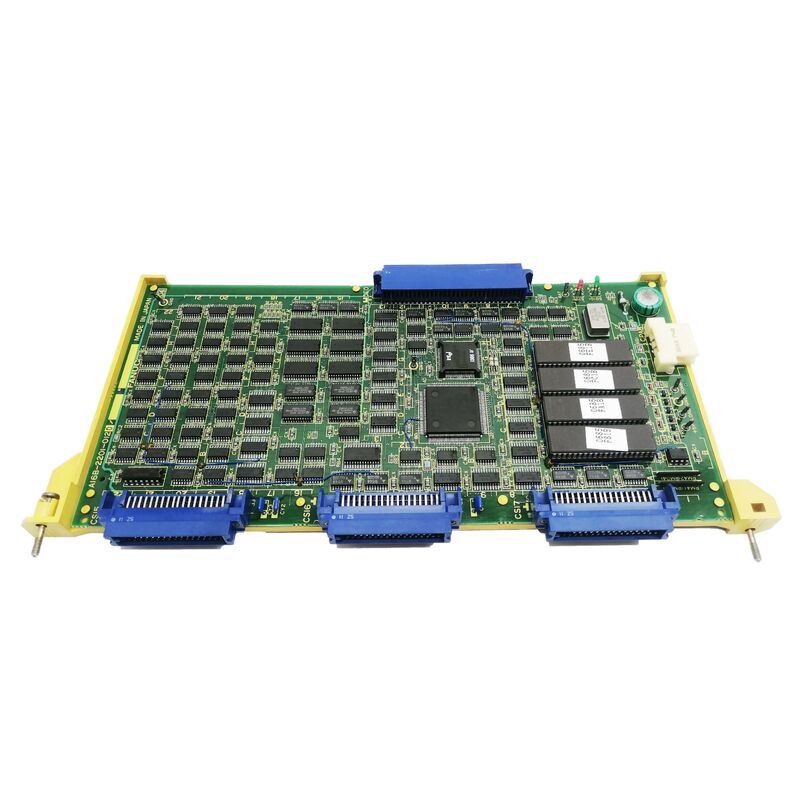

A16B-1310-0380 عبارة عن لوحة تشغيل I/O PCB من النوع A - اللوحة التي تربط أجهزة لوحة التشغيل الفعلية (الأزرار، والمفاتيح، ومفاتيح التحديد، ومصابيح المؤشر) مع نظام التحكم FANUC CNC.
في بنية FANUC CNC، توفر لوحة التشغيل جميع نقاط التحكم اليدوية خارج لوحة مفاتيح MDI:
مفاتيح التحكم في الماكينة:بدء الدورة، وتعليق التغذية، والإيقاف في حالات الطوارئ، وتجاوز عمود الدوران، وتجاوز التغذية، ومفاتيح اختيار الوضع - جميعها مثبتة على الوجه الأمامي للوحة التشغيل.
مؤشرات الوضع ومصابيح الحالة:مصباح التشغيل، ومؤشر LED لبدء الدورة، ومؤشر التنبيه، ومصباح مفتاح حماية البرنامج، ومؤشرات الحالة الأخرى التي توضح الحالة الحالية للجهاز.
مولد النبض اليدوي (MPG/العجلة اليدوية):يتم توصيل العجلة اليدوية لتحديد موضع المحور يدويًا من خلال لوحة التشغيل، حيث يقوم I/O PCB بإدارة إشارة نبض العجلة اليدوية.
يجمع A16B-1310-0380 كل هذه المدخلات والمخرجات للإشارات المادية - تصبح إجراءات التبديل الخاصة بالمشغل أوامر رقمية تتم معالجتها بواسطة PMC، وتضيء أوامر إخراج PMC مصابيح المؤشر الصحيحة.
| المعلمة | قيمة |
|---|---|
| نوع اللوحة | لوحة التشغيل الإدخال/الإخراج |
| البديل | النوع أ |
| وظيفة | مفتاح المشغل وواجهة المصباح |
| مسلسل | A16B-1310 |
يحدد التصنيف "Type A" متغير I/O PCB ضمن عائلة لوحة التشغيل A16B-1310. تنتج FANUC عادةً لوحات الإدخال/الإخراج للوحة التشغيل بأنواع متعددة:
النوع أ:تكوين الإدخال/الإخراج القياسي للوحة التشغيل - يوفر المجموعة الأساسية من المدخلات والمخرجات للوحات تشغيل أدوات ماكينة CNC القياسية.
متغيرات نوع أخرى:قد توفر المتغيرات الإضافية (النوع ب، وما إلى ذلك) سعة إدخال/إخراج موسعة للأجهزة التي تحتوي على المزيد من المفاتيح والمصابيح، أو مواصفات واجهة مختلفة لتكوينات اللوحة المختلفة.
يضمن التعيين "النوع أ" أن تتوافق سعة نقطة الإدخال/الإخراج ومواصفات الإشارة للوحة مع مجموعة لوحة التشغيل المحددة التي تخدمها.
مفتاح لوحة التشغيل غير مستجيب:يقوم FANUC CNC بتطوير أخطاء اتصال لوحة التشغيل - لم تعد المفاتيح تستجيب وتفشل مصابيح الحالة في التحديث. تم تحديد A16B-1310-0380 Type AI/O PCB على أنه الخطأ. يعمل الاستبدال على استعادة الاتصال بلوحة التشغيل.
الاستبدال المخطط للوحة اللوحة:تخضع لوحة تشغيل FANUC CNC للصيانة بعد سنوات من استخدام الإنتاج. تم استبدال A16B-1310-0380 لضمان استمرارية موثوقة لواجهة المشغل.
س1: ماذا يحدث عند فشل A16B-1310-0380 — هل لا يزال من الممكن التحكم في الجهاز؟
عندما يفشل إدخال/إخراج PCB بلوحة التشغيل، فإن مفاتيح لوحة التشغيل الفعلية - بما في ذلك CYCLE START، وFEED HOLD، وزر التوقف في حالات الطوارئ - لم تعد قادرة على الاتصال بـ PMC. التشغيل الآمن يصبح مستحيلا. قد يقوم CNC بإنشاء إنذارات رابط الإدخال/الإخراج. يجب أن يصل الجهاز إلى حالة التوقف الآمن قبل معالجة الخلل.
Q2: هل A16B-1310-0380 (النوع A) متوافق مع أي مجموعة لوحة تشغيل FANUC؟
يتطابق متغير النوع A مع تكوين لوحة تشغيل محدد. تأتي لوحات تشغيل FANUC بأحجام متعددة وتكوينات للمفاتيح - كل منها يتطلب نوع لوحة الإدخال/الإخراج المطابق. قم بتأكيد رقم تجميع لوحة التشغيل المحدد ووثائق لوحة تشغيل FANUC المعمول بها للتحقق من التوافق من النوع A.
س3: هل يتطلب استبدال A16B-1310-0380 تغييرات في معلمات PMC؟
لا. يتم تخزين خريطة عنوان رابط الإدخال/الإخراج الخاص بـ PMC الخاصة بلوحة الإدخال/الإخراج بلوحة التشغيل في الذاكرة الرئيسية لـ CNC. بعد تركيب البديل A16B-1310-0380، يقوم PMC بإعادة تأسيس اتصال رابط الإدخال/الإخراج باستخدام تكوين العنوان الحالي. تحقق من أن جميع المفاتيح والمصابيح بلوحة التشغيل تعمل بشكل صحيح بعد الاستبدال.
س 4: ما الجهد الذي تستخدمه مفاتيح لوحة التشغيل والمصابيح مع A16B-1310-0380؟
تستخدم لوحات الإدخال/الإخراج بلوحة تشغيل FANUC في هذا العصر 24VDC لكل من إشارات إدخال المحول وإشارات خرج المصباح - وهو المستوى المنطقي القياسي لدوائر مشغل أداة آلة CNC. يقوم A16B-1310-0380 بتحويل إشارات 24VDC هذه إلى المستويات الرقمية ذات الجهد المنخفض المستخدمة داخليًا بواسطة CNC.
س5: هل يتوفر A16B-1310-0380 من قنوات الخدمة المتخصصة؟
يتم تخزين لوحات الإدخال/الإخراج للوحة التشغيل من سلسلة A16B-1310 بواسطة موزعين متخصصين في FANUC بما في ذلك FanucWorld، وMRO Electric، وCNC Electronics، وRadwell. اتصل برقم الجزء الكامل A16B-1310-0380 وتعيين "النوع أ" للتوفر الحالي.
