فانوك لوحة الكمبيوتر A20B-2902-0461 A20B29020461 A2OB-29O2-O461

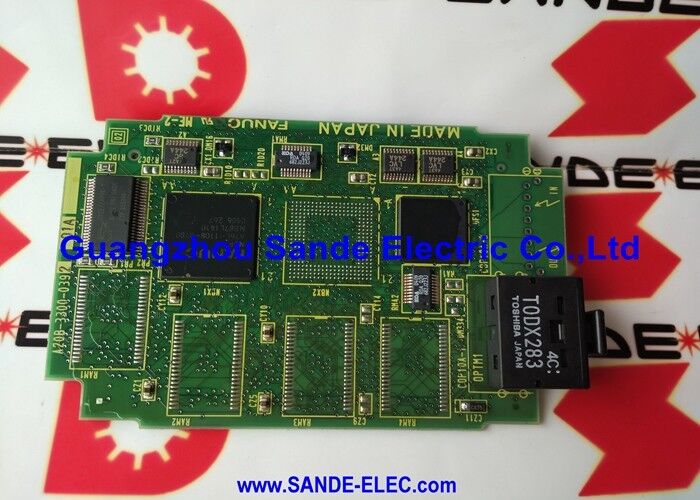

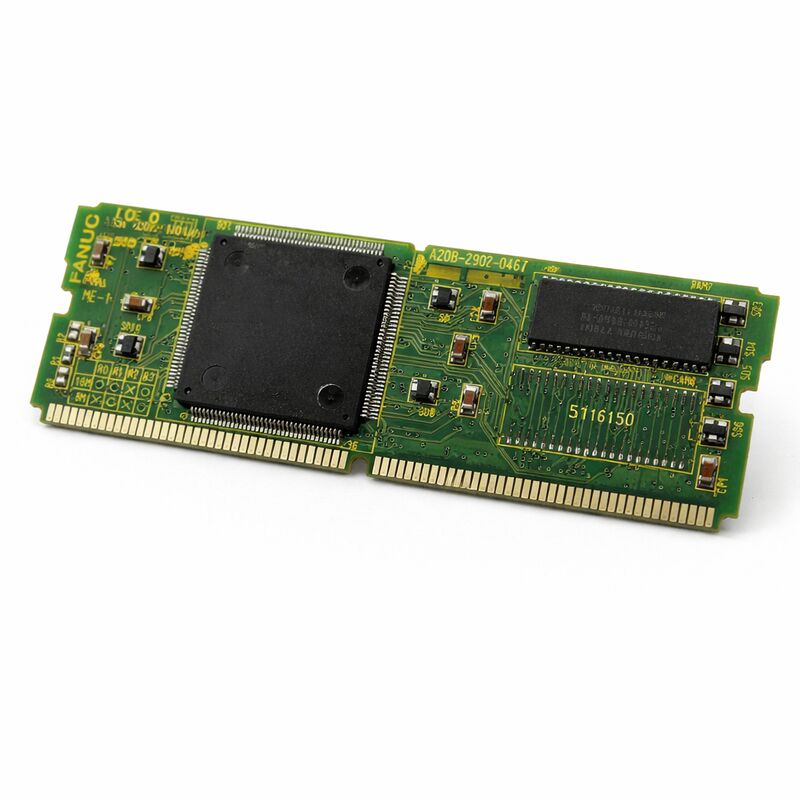

FANUC A20B-2902-0461 ∙ 8MB DRAM نظام رم وحدة ∙ سلسلة 16-C / 18-C CNC ، توقفت ، اليابان

رقم الجزء:A20B-2902-0461

المصنع:شركة فانوك (اليابان)

نوع المنتج:وحدة ذاكرة DRAM (SMD daughter board)

السعة:8 ميغابايت

نوع الذاكرة:الـ DRAM (RAM الديناميكية volatile)

أنظمة متوافقة:سلسلة FANUC 16-C، 18-C CNC

الحالة:تم إيقافها من قبل الشركة المصنعة

نظرة عامة

A20B-2902-0461 هو وحدة ذاكرة الوصول العشوائي لنظام DRAM ذات 8 ميغابايت لمراقبي CNC من FANUC من السلسلة 16-C و 18-C.هو SMD مضغوطة (التكنولوجيا سطح-تثبيت) لوحة ابنة التي يتم توصيلها مباشرة إلى علبة معينة على لوحة التحكم الرئيسية، يوفر ذاكرة الوصول العشوائي الديناميكية التي يستخدمها جهاز التحكم لجميع عمليات النظام في الوقت الحقيقي أثناء تشغيل الآلة.

تمثل أجهزة التحكم من FANUC سلسلة 16-C و 18-C جيلًا ناضجًا من منصات CNC متوسطة النطاق ، تم استخدامها على نطاق واسع في مراكز التحويل ومراكز المعالجة خلال فترة إنتاجها.

خدم 16-C تطبيقات التحويل والطحن متعددة المحاور ؛ 18-C استهدفت مراكز التصنيع المدمجة التي تتطلب تحكمًا منسقًا قويًا متعدد المحاور.

اعتمد كلا المتحكمين على ذاكرة نظام DRAM لتنفيذ برامج CNC ، ومعالجة المنطق السلم PMC ، وتخزين البيانات لتحكم الخدمة والدوال ، وجميع حسابات وقت التشغيل.A20B-2902-0461 هو وحدة DRAM 8MB محددة التي توفر هذه الذاكرة.

الذاكرة DRAM متقلبة، فهي تتطلب دورات تحديث مستمرة للحفاظ على محتوياتها. قم بإيقاف تشغيل وحدة التحكم وذهب محتوى DRAM.

هذا هو السلوك الصحيح. يتم تخزين نظام التشغيل وبارامترات CNC في ذاكرة غير متقلبة (FROM و SRAM مدعومة بالبطارية).

تحتوي ذاكرة DRAM على بيانات العمل التي تم إنشاؤها أثناء دورة الآلة: مخازن التداخل، مخازن الاتصال، وبيانات تنفيذ PMC. عند تشغيل،ويتم إعادة تحميل البيانات اللازمة من الذاكرة غير المتطايرة وبدء الكتابة إلى DRAM الطازجة.

تم إيقاف هذه الوحدة من قبل فانوك لم يعد يتم إنتاج مخزون جديد

الوحدات البديلة تأتي من المخزون الفائض المختبر، الألواح التي تم تجديدها بشكل احترافي، أو الوحدات الأصلية التي تم إصلاحها.

المواصفات الرئيسية

الـ DRAM في بنية وحدة تحكم CNC

تخدم هرمية ذاكرة وحدة تحكم CNC أغراضًا متميزة لأنواع البيانات المختلفة. الذاكرة غير المتطايرة (Flash ROM) (FROM) و SRAM المدعومة بالبطارية (SRAM) تحتفظ بمحتوياتها عند إيقاف التيار الكهربائي.

يحتوي على برنامج نظام CNC وبرامج الأجزاء والمعايير وبيانات تحويل الأدوات وسلم PMC. يجب أن تعيش هذه البيانات دورات الطاقة.

الـ DRAM تحتل مكان مختلف في هذا التسلسل الهرمي.

هو سريع، كثيف، وغير مكلف ولكن متقلب. يستخدم برنامج تشغيل CNC DRAM كلوحة خربشة تعمل.تحليلات التداخل تولد بيانات الموقف لكل محور في كل دورة خدمةتم تخزين بيانات الأوامر في الغرفه تم تبادل بيانات الاتصالات

الاتصال مع أجهزة الإدخال والخروج يتضمن إدارة العازل.

كل هذه البيانات الوسيطة والمرورية تعيش في ذاكرة الذاكرة أثناء تشغيل الآلة.

برنامج النظام يدير تخصيص ذاكرة الذاكرة ويقوم بتحديثها تلقائيًا.

لا يدرك المشغل وفني الصيانة عادةً تشغيل DRAM حتى تفشل. عندما تفشل DRAM ، يكتشف النظام الفشل من خلال روتينات الاختبار الذاتي للذاكرة.

إن الإنذار الأكثر شيوعًا هو خطأ التكافؤ: يكتشف جهاز التحكم أن البيانات القراءة من عنوان DRAM لا تتطابق مع بت التكافؤ المكتوب مع البيانات.

يظهر هذا الإنذار عند تشغيله أثناء اختبار ذاكرة جهاز التحكم ، أو في بعض الأحيان أثناء التشغيل إذا فشلت خلية بشكل متقطع تحت الضغط الحراري.

إنذارات خطأ التكافؤ وقرار الاستبدال

إن إنذار خطأ تعادل DRAM هو مؤشر موثوق للفشل في وحدة الذاكرة. تقوم أجهزة تحكم i / C من FANUC بإجراء اختبارات الذاكرة أثناء تشغيل البداية. إذا فشلت وحدة DRAM في هذا الاختبار ، فستكون هناك مشكلة في إصلاحها.يتم إنشاء الإنذار ولا يمكن للجهاز التحكم المباشر في حالته التشغيلية العادية.

لا يمكن تشغيل الجهاز أو برمجته أو تشغيله حتى يتم تصحيح العيب.

أخطاء التكافؤ المتقطعة: الأخطاء التي تظهر أحيانًا أثناء التشغيل ولكن ليس باستمرار عند تشغيل تشير إلى خلية DRAM الهامشية.الخلية قد تجتاز اختبار تشغيل الكهرباء عندما تكون الوحدة باردة، ولكن تفشل أثناء التشغيل كما الوحدة تسخين.

هذا الاعتماد الحراري هو نمط شائع لشيخوخة DRAM. إذا ظهر خطأ التكافؤ فقط بعد تشغيل جهاز التحكم لبعض الوقت ، فمن المحتمل أن يكون هذا الوضع الفشل الحراري.

قبل استبدال الوحدة، نسخة احتياطية كاملة من بيانات CNC ضرورية.

في حين أن ذاكرة DRAM نفسها متقلبة ولا تحتوي على بيانات مخزنة بشكل دائم ، فإن عملية استبدال الوحدة تتطلب فتح جهاز التحكم والتعامل مع اللوحة الرئيسية.

أي اضطراب عرضي في اتصالات SRAM المدعومة بالبطارية أو اللوحة الرئيسية يمكن أن يسبب فقدان البيانات من الذاكرة غير المتطايرة.

قم بنسخ الاحتياطي لجميع البرامج والمعايير وسلم PMC وبيانات الأدوات إلى جهاز كمبيوتر أو جهاز تخزين USB قبل بدء أي عمل.

بناء و معالجة SMD

تستخدم A20B-2902-0461 بنية التثبيت السطحي. يتم تثبيت رقائق DRAM وجميع المكونات المرتبطة بها مباشرة على سطح اللوحة الصغيرة ، دون وجود مكونات ثقيلة.

يتم ربط اللوحة بمقبضها من خلال موصل رقيق. هذا المرفق ليس قويًا ميكانيكيًا مثل موصل الحافة الكبيرة. يمكن أن يتضرر من خلال عدم المواءمة أو الإدراج القسري.

لا تلمس أبدًا أسطح المكونات أو جهات الاتصال

استخدام الاحتياطات المضادة للستاتيكية في جميع أنحاء الحالة. يمكن أن يؤدي حدث ESD أثناء التعامل إلى تلف خلايا DRAM التي تفشل بعد ذلك بشكل متقطع في الخدمة.تنتج نفس أعراض خطأ التكافؤ الذي كان المقصود من البديل أن يعالج.

ضع المرفق في محاذاة دقيقة قبل الضغط على اللوحة

إذا لم تكن اللوحة مشغولة بالكامل، يمكن للمراقب تشغيل ولكن الإبلاغ عن أخطاء الاتصال أو إنذارات الذاكرة غير المتوقعة التي لا تتوافق مع الحالة الفعلية لللوح.

الأسئلة الشائعة

السؤال 1: يظهر جهاز CNC إنذار خطأ تعادل DRAM عند تشغيله. يظهر الإنذار باستمرار في كل بدء تشغيل. ما مدى ثقتنا أنه A20B-2902-0461؟

خطأ التكافؤ المتواصل في كل تشغيل هو مؤشر قوي على خرق وحدة DRAM.

ينفذ اختبار الذاكرة الذاتي للمتحكم نفس تسلسل الاختبار في كل مرة يتم تشغيله، و الخلية الفاشلة تفشل في نفس الاختبار في كل مرة.

قبل طلب استبدال، فحص بصري للوحدة ومقبسها لأي تلوث أو تلف مادي.

إذا لم يتم العثور على أي منهما، فقد فشلت الوحدة داخلياً وتحتاج إلى استبدالها.

السؤال الثاني: يظهر إنذار التكافؤ فقط بعد تشغيل الجهاز لمدة 30 دقيقة تقريبًا. تقوم دورة الطاقة بتنظيفه مؤقتًا. ماذا يحدث؟

هذا هو فشل DRAM التقليدي في الوضع الحراري. خلايا الوحدة هامشية ، فهي تجتاز اختبار التشغيل البارد لكنها تطور أخطاء توقيتية مع تسخين الجهاز أثناء التشغيل.خصائص تحديث الخلية تتدهور مع درجة الحرارة، وفي نهاية المطاف البيانات القراءة لا تتطابق مع التكافؤ المكتوب.

إيقاف التشغيل يسمح للوحدة بالتبريد، مما يسمح لها بالمرور في الاختبار البارد مرة أخرى.

لا تستمر في العمل مع هذا الشرط ‬ لا يمكن ضمان سلامة البيانات أثناء المعالجة عندما تكون ذاكرة DRAM غير مستقرة حراريًا.

السؤال 3: تم أخذ النسخ الاحتياطي قبل استبدال الوحدة. بعد تثبيت A20B-2902-0461 البديل، هل هناك أي بيانات تحتاج إلى إعادة تحميل؟

لا تحتوي وحدة DRAM نفسها على أي بيانات دائمة ، تبدأ لوحة الاستبدال فارغة ، وهو صحيح. ومع ذلك ، إذا تم إزعاج اللوحة الرئيسية أثناء التثبيت ،المعايير المخزنة في SRAM المدعومة بالبطارية يمكن أن تتلف.

بعد التثبيت، تحقق من أن جميع المعلمات، وتغييرات الأدوات، وبيانات PMC سليمة عن طريق التحقق من القيم الرئيسية مقابل النسخ الاحتياطي.

إذا كانت أي من القيم غير صحيحة أو ظهور إنذارات بعد إعادة التشغيل، استعادة من النسخة الاحتياطية.

السؤال 4: هل هناك وحدات DRAM أخرى بقدرة 8 ميجابايت في سلسلة A20B-2902 يمكن أن تحل محل -0461 في سلسلة 18-C؟

تتضمن سلسلة A20B-2902 العديد من متغيرات DRAM ذات 8 ميغابايت مطابقة لأجيال مختلفة من أجهزة التحكم وتكوينات سوكت اللوحة الرئيسية. -0461 محدد للسلسلة 16-C و 18-C.

تستخدم المتغيرات الأخرى في نفس السلسلة (مثل -0630 لـ 16i/18i) أبعاد لوحات مختلفة أو تكوينات موصلات أو مواصفات DRAM.

لا يمكن استبدالها دون التوافق المؤكد. دائما مصدر رقم الجزء الدقيق للمتحكم المثبت.

السؤال 5: هل من الممكن إصلاح A20B-2902-0461 على مستوى المكونات بدلاً من استبدال اللوحة بأكملها؟

رقائق DRAM هي مكونات السلع الأساسية، ويمكن لفني إصلاح لوحات ماهر في بعض الأحيان تحديد واستبدال رقاقة معينة معطلة على وحدة DRAM.ما إذا كان هذا عمليًا يعتمد على نوع حزمة الشريحة وتوافر مكون مطابق.

على ألواح سطحية ، يتطلب استبدال الشريحة معدات إعادة صناعة SMT الدقيقة.

إذا كانت خدمة إصلاح مؤهلة تقدم وحدة إصلاح مختبرة مع ضمان ، فهذا بديل قابل للتطبيق وفعال من حيث التكلفة لمصادر الأصل الفائض المختبر.
