رقم الجزء:A20B-2902-0470
المصنع:شركة فانوك (اليابان)
نوع المنتج:وحدة تحكم لوحة اللمس PCB
سلسلة اللوحات:A20B-2902
التطبيق:أنظمة التحكم في FANUC CNC واجهة المشغل

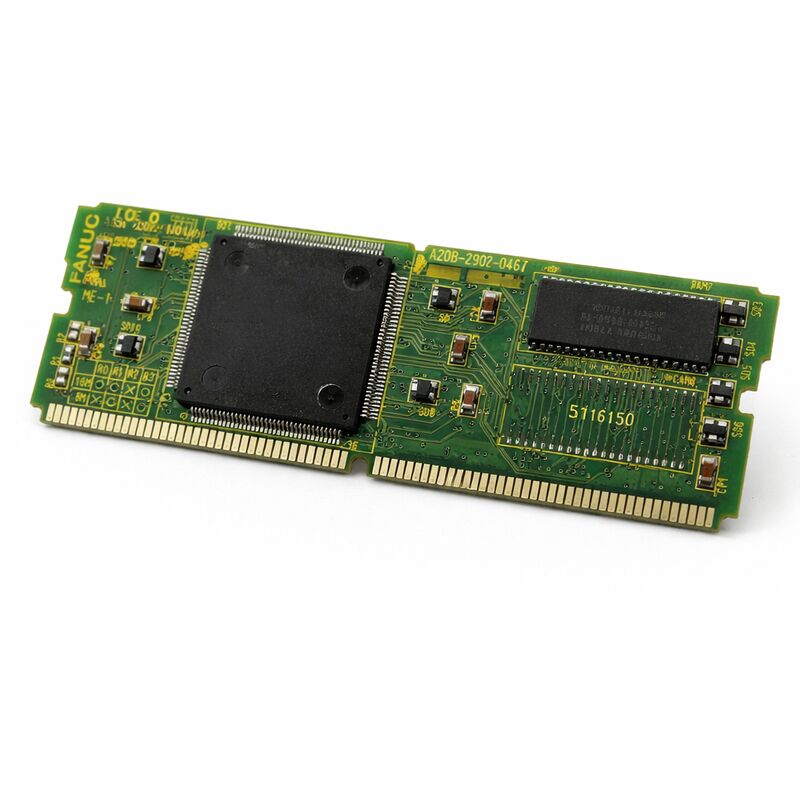

A20B-2902-0470 هو وحدة تحكم لوحة اللمس PCB من سلسلة A20B-2902 من FANUC.
إنه يدمج دوائر الاستشعار اللمس والتحكم المنطقي التي تمكن من تفاعل المشغل من خلال واجهة شاشة تعمل باللمس في أنظمة التحكم CNC FANUC.
هذه اللوحة هي طبقة الأجهزة التي تترجم اتصال الأصابع على سطح الشاشة إلى أمر يمكن لمراقب CNC التصرف عليه.
واجهات لوحة اللمس في أدوات الآلات CNC تخدم غرضًا عمليًا خارج الراحة.
يعمل المشغل الذي يتنقل عبر القوائم المعقدة أو يدخل المعايير أو يؤكد العمليات على الشاشة اللمسية بشكل أسرع من لوحة المفاتيح التقليدية في العديد من السيناريوهات.
قدمت FANUC قدرة لوحة اللمس إلى منصات CNC لدعم هذا النمط من التفاعل ، و A20B-2902-0470 هو PCB الذي يجعل ذلك ممكنًا على الأنظمة التي تستخدمه.
تتواصل اللوحة مع معالج التحكم CNC ، تمرير بيانات حوادث اللمس التي يفسرها برنامج CNC كأوامر المشغل.
جهاز استشعار اللمس المادي عادةً ما يكون مرفقًا مقاومًا أو سعة على الشاشة يرتبط بهذه اللوحة.
إن منطق التحكم في اللوحة يكتشف اللمس، ويعالج بيانات الإحداثيات، ويرسلها إلى CNC من خلال واجهة الاتصال.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-2902-0470 |
| المصنع | شركة فانوك |
| نوع المنتج | وحدة تحكم لوحة اللمس PCB |
| سلسلة لوحات | A20B-2902 |
| الوظيفة | استشعار المدخلات اللمسية، معالجة الإشارات، الاتصالات CNC |
| واجهة | واجهة الإنسان-الجهاز (HMI) |
| أنظمة متوافقة | أنظمة تحكم FANUC CNC مع شاشات تحكم تعمل باللمس |
| أمثلة تطبيق | FANUC 0i-MD VMC ومنصات FANUC CNC المتوافقة |
| الأصل | اليابان |
| درجة حرارة العمل | 0 °C 55 °C |
| درجة حرارة التخزين | -20 ️ 60 درجة مئوية |
| الرطوبة | 75% RH max (غير مكثف) |
| الحالة المتاحة | جديد / تم تجديده / تم إصلاحه |
بيئات أدوات الآلات CNC تضع مطالب محددة على أي مكون واجهة.
الاهتزازات من هيكل الجهاز، وتغير درجة الحرارة من عملية التصنيع ومن الدورة الحرارية في الغرفة، ضباب المبرد،والملوثة العامة للورشة النشطة كلها تؤثر على متانة المعدات.
يجب أن تعمل لوحة PCB اللمسية للاستخدام CNC بشكل موثوق في هذه الظروف ، وليس فقط في إعدادات المختبر الخاضعة للرقابة.
تم تصميم A20B-2902-0470 لهذه البيئة. تم تصميم مكونات CNC من FANUC للخدمة الصناعيةالمقاومة للضوضاء الكهربائية الناتجة عن محركات الخدمة ومضخات المسامير التي تتشارك نفس الغرفة، وأداء موثوق به خلال فترات الخدمة الطويلة المعتادة للآلات الآلية CNC.
واجهة اللمس تكمل أو تحل محل مدخلات لوحة المفاتيح على لوحة المشغل. في أنظمة CNC حيث يتم توفير قدرة اللمس،تغطي لوحة اللمس الوظائف التي تتطلب التنقل من خلال قوائم لوحة المفاتيح. إدخال المعلمات، الملاحة الشاشة، وتفعيل وظيفة المفاتيح الناعمة يمكن التعامل معها من خلال سطح اللمس.
A20B-2902-0470 هو الأجهزة التي تدعم كل هذه التفاعلات.
عندما يلمس المشغل سطح الشاشة، يكتشف مستشعر اللمس الاتصال.
جهاز الاستشعار يولد إشارة تتوافق مع إحداثيات اللمس
تصل هذه الإشارة إلى وحدة تحكم لوحة اللمس A20B-2902-0470 PCB ، والتي تعالج بيانات المستشعر الخام إلى قيمة إحداثيات قابلة للاستخدام.
اللوحة تبلغ بيانات اللمس المعالجة لمعالجة التحكم CNC.
يقوم برنامج CNC برسم إحداثيات اللمس إلى عناصر واجهة العرض المرئية على الشاشة في تلك اللحظة.
يتم تنشيط الوظيفة المناسبة نفس الوظيفة التي كانت ستنشط عن طريق الضغط على المفتاح المادي المقابلة إذا كان هناك واحد.
يجب أن يكون هذا المسار موثوقًا وسريعًا بما فيه الكفاية بحيث لا يشهد المشغل أي تأخير محسوس بين اللمس والاستجابة.
التصميم الصناعي لـ HMI يستهدف أوقات الاستجابة التي تحافظ على الشعور الطبيعي بالتفاعل المباشر.
يؤدي تأخير اللمسات إلى تقويض الثقة في الواجهة وتباطؤ سير عمل المشغل. تم تصميم A20B-2902-0470 لتلبية متطلبات الاستجابة هذه في أنظمتها المدعومة.
عندما تصبح واجهة لوحة اللمس لا تستجيب أو غير منتظمة ، يمكن أن ينشأ الخطأ من عدة أماكن: أجهزة الاستشعار اللمسية نفسها ، الكابل الذي يربط المستشعر لوحة التحكم ،A20B-2902-0470 PCB، أو تكوين برنامج CNC لمواجهة اللمس.
التشخيص الذي هو المسؤول عن المكون قبل طلب قطع الغيار يتجنب الإنفاق غير الضروري.
لوحة لمسة لا تستجيب تماما مع جميع وظائف العرض الأخرى تشير عادة إلى الجهاز أو مسار اتصاله.
استجابة لمسة غير منتظمة أو متجولة يلمس تسجيل في مواقع غير صحيحة غالبا ما يكون جهاز الاستشعار اللمسية يغطى نفسه الشيخوخة أو الحفاظ على الضرر الجسدي.
يجب إعادة توجيه التشخيص إلى طبقة الاستشعار بدلاً من PCB التحكم.
تأكد من اتصالات الكابلات من جهاز الاستشعار اللمس إلى A20B-2902-0470 قبل أن يخلص إلى أن اللوحة قد فشلت
الاهتزاز في بيئة الآلة يفسح الموصولات تدريجياً.
يمكن أن يظهر اتصال متقطع بعد سنوات من التثبيت.
السؤال 1: كانت لوحة اللمس تعمل بشكل صحيح وتوقفت عن الاستجابة بالكامل بعد تحديث برنامج CNC. هل يمكن أن يكون A20B-2902-0470 قد تضررت بسبب التحديث؟
تحديث البرمجيات لا يضر بالأقراص الصلبة إذا توقفت لوحة اللمس عن الاستجابة بعد التحديثالسبب الأكثر احتمالاً هو معيار تكوين لمواجهة اللمس التي تغيرت أو تم إعادة تعيينها أثناء عملية التحديث.
تحقق من إعدادات تشكيل لوحة اللمس و تأكد أنها تتطابق مع الإعداد السابق
إذا كانت المعلمات صحيحة واللمس لا يزال غير وظيفي، ثم التحقيق في الأجهزة.
السؤال الثاني: جزء فقط من سطح اللمس يستجيب. المنطقة العلوية اليمنى من الشاشة لا تنتج أي استجابة اللمس. هل هذا هو PCB أو المستشعر؟
الفشل الجزئي عبر منطقة محددة من سطح اللمس هو أكثر خصائصا لخطأ غطاء المستشعر من خطأ PCB.
ويعالج PCB الإشارات من جهاز الاستشعار بأكمله عادة ما ينتج خطأ PCB فشلاً كاملاً أو سلوك غير منتظم على طول السطح بأكمله بدلاً من منطقة ميتة محددة.
تفقدوا التغطية من أجل الأضرار الجسدية في المنطقة غير المستجيبة
السؤال 3: تم استبدال لوحة PCB اللمسية. اللمس يستجيب الآن ، ولكن اللمسات يتم تحويلها باستمرار عن الهدف المقصود. ما الذي يسبب هذا؟
التبديل اللمس بعد الاستبدال يشير إلى أن لوحة اللمس تتطلب معايرة للشاشة المثبتة.
إجراءات المعايرة تعكس مساحة إحداثيات جهاز الاستشعار اللمس إلى إحداثيات بكسل العرض.
إذا لم يتم إجراء المعايرة بعد التثبيت ، أو إذا كانت بيانات المعايرة من اللوحة السابقة لا تنطبق بشكل صحيح على اللوحة الجديدة ، فإن استجابة اللمس المتحركة هي النتيجة المتوقعة.
تشغيل إجراءات معايرة اللمس من قائمة تشخيص أو إعداد CNC.
السؤال 4: كيف يؤثر تلوث سائل التبريد على لوحة اللمس و هذا الـ PCB؟
سائل التبريد على سطح الشاشة يعطل بشكل مؤقت استجابة اللمس السعة ويمكن أن يسبب لمسات غير منتظمة على الأسطح اللمسية المقاومة.
يخلق سائل التبريد الذي يخترق مجموعة الشاشة ويصل إلى موصلات كابلات أجهزة الاستشعار اللمس مسار التوصيل الذي ينتج إشارات لمسة خاطئة مستمرة.
سائل التبريد الذي يصل إلى A20B-2902-0470 PCB نفسه يمكن أن يسبب حلقات قصيرة على اللوحة.
تأكدي من أن إغلاق غطاء لوحة المشغل سليم واستبدلي أي غشاشات أو أغشية تالفة قبل معالجة أخطاء أجهزة لوحة اللمس الناجمة عن التلوث.
السؤال 5: هل يمكن إصلاح A20B-2902-0470 إذا فشل مكون واحد فقط على اللوحة؟
الإصلاح على مستوى المكونات يكون قابلاً للحياة عندما يتم تحديد المكون الفاشل ومصدره.
تشمل فشل المكونات الواحدة الشائعة على لوحات واجهة HMI أجهزة حماية المدخلات المتضررة من التفريغ الكهروستاتيكي ، ومواصلات الاتصال الفاشلة ، ومكثفات فصل المتدهورة.
عادةً ما لا يمكن إصلاح الأخطاء في وحدات FANUC الخاصة بالواجهة على مستوى المكون.
يمكن لفني ماهر على دراية بطاقات FANUC HMI تقييم قابلية الإصلاح بعد الفحص.
