| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2902-0490 |

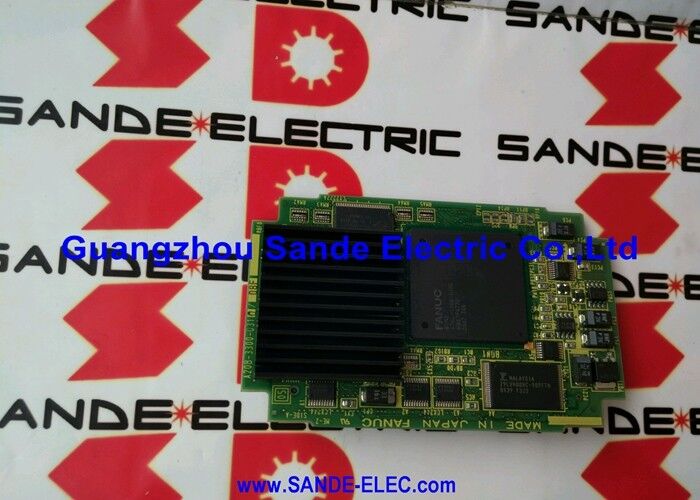

رقم القطعة: A20B-2902-0490
الشركة المصنعة: FANUC Corporation (اليابان)
نوع المنتج: وحدة تحكم شاشة HSSB (لوحة ابنة ناقل تسلسلي عالي السرعة)
سلسلة اللوحة: A20B-2902
الأنظمة المتوافقة: FANUC Series 16-C, 18-C والأنظمة المتوافقة
A20B-2902-0490 هي وحدة تحكم شاشة HSSB لأنظمة FANUC Series 16-C و 18-C CNC. HSSB تعني ناقل تسلسلي عالي السرعة — بنية الاتصال التي استخدمتها FANUC لربط وحدة تحكم CNC بالأجهزة الطرفية بما في ذلك شاشة CRT.
هذه الوحدة هي الواجهة التي تجعل هذا الارتباط يعمل. يتم توصيلها مباشرة بلوحة وحدة المعالجة المركزية الرئيسية لوحدة التحكم من طراز Series 16/18 Model C وتتعامل مع مسار الإشارة بين معالج CNC ونظام العرض.
بدون هذه اللوحة، تكون وظيفة شاشة CRT غائبة.
قد تعمل وحدة التحكم CNC داخليًا، ولكن لوحة المشغل لن تتلقى البيانات أو تعرض شاشة CNC بشكل صحيح. في الأنظمة المجهزة بشاشة CRT، هذه اللوحة هي الأجهزة التي تمكن المشغل من رؤية ما تفعله وحدة التحكم CNC.
سلسلة A20B-2902 هي عائلة FANUC من لوحات الابنة القابلة للتوصيل لمنصة وحدة المعالجة المركزية الرئيسية Series 16/18.
يتحكم المتغير -0490 تحديدًا في إخراج الناقل التسلسلي عالي السرعة إلى شاشة CRT. إنه يوفر إمكانية اتصال العرض لوحدة التحكم دون الحاجة إلى لوحة واجهة عرض منفصلة في رف وحدة التحكم — يتم دمج الوظيفة في لوحة وحدة المعالجة المركزية الرئيسية من خلال هذه الوحدة القابلة للتوصيل.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A20B-2902-0490 |
| الشركة المصنعة | FANUC Corporation |
| نوع المنتج | وحدة تحكم شاشة HSSB |
| سلسلة اللوحة | A20B-2902 |
| الاتصال | HSSB (ناقل تسلسلي عالي السرعة) |
| الوظيفة | واجهة شاشة CRT والتحكم في النص/الرسومات |
| الأنظمة المتوافقة | وحدة المعالجة المركزية الرئيسية FANUC Series 16-C / 18-C |
| التصميم | لوحة ابنة قابلة للتوصيل، نوع SMD |
| المنشأ | اليابان |
| درجة حرارة التشغيل | 0 – 55 درجة مئوية |
| درجة حرارة التخزين | −20 – 60 درجة مئوية |
| الرطوبة | 75% RH كحد أقصى (بدون تكثف) |
| الحالة المتاحة | جديد / مجدد / مُصلح |
فصلت وحدات تحكم CNC المبكرة من سلسلة i-series و C-series من FANUC إلكترونيات التحكم عن وحدة العرض ووحدة MDI.
تم توصيل الوحدتين بناقل تسلسلي عالي السرعة بدلاً من طرق الواجهة المتوازية القديمة. كان HSSB هو المعيار لهذا الاتصال على منصة Series 16/18.
سمح ذلك بكابل واحد لنقل بيانات العرض ومدخلات لوحة المفاتيح وإشارات التحكم بين وحدة التحكم ومحطة المشغل.
توفر A20B-2902-0490 الأجهزة من جانب وحدة التحكم لهذا الناقل. على جانب وحدة العرض، تقوم لوحة واجهة مطابقة أو دائرة بمعالجة البيانات التسلسلية الواردة وتشغيل شاشة CRT. يجب أن تكون طرفا رابط HSSB متوافقين.
استبدال وحدة التحكم من جانب وحدة التحكم فقط بينما تكون الأجهزة من جانب العرض بها عطل لن يستعيد وظيفة العرض، والعكس صحيح.
قلل نهج الناقل التسلسلي من تعقيد الأسلاك مقارنة بواجهات العرض المتوازية.
كما وفر بعض العزل الكهربائي بين وحدة CRT عالية الجهد وإلكترونيات وحدة تحكم CNC — فائدة في بيئات الخزانة التي تعمل فيها وحدات تحكم أدوات الآلة.
في وحدات التحكم Series 16-C و 18-C، تخدم الشاشة أدوارًا متعددة. تعرض حالة CNC، والبرنامج النشط، ومواضع المحاور، والمعلمات، والإنذارات، وعروض مسار الأداة الرسومية حيث يتم تثبيت الخيار.
كل محتوى الشاشة هذا يتدفق من معالج CNC إلى شاشة CRT عبر رابط HSSB الذي تديره A20B-2902-0490.
عرض النص هو الأساس.
ترسل وحدة التحكم CNC باستمرار بيانات الشاشة التي تمثل حالة العرض الحالية — القوائم، وقيم المعلمات، ونصوص الإنذار، وقراءات المواقع.
تقوم وحدة واجهة CRT في نهاية العرض بعرض هذه البيانات كأحرف وأرقام مرئية على الشاشة.
بدون وحدة HSSB في جانب وحدة التحكم التي تنشئ تدفق البيانات هذا، لا تتلقى الشاشة شيئًا.
وظائف الرسومات — إذا تم تكوين النظام بعرض مسار الأداة الرسومي أو شاشات وضع الرسومات الأخرى — يتم توجيهها أيضًا عبر نفس رابط HSSB. تتعامل الوحدة من جانب وحدة التحكم مع إخراج بيانات النص والرسومات كما هو محدد بواسطة برنامج CNC.

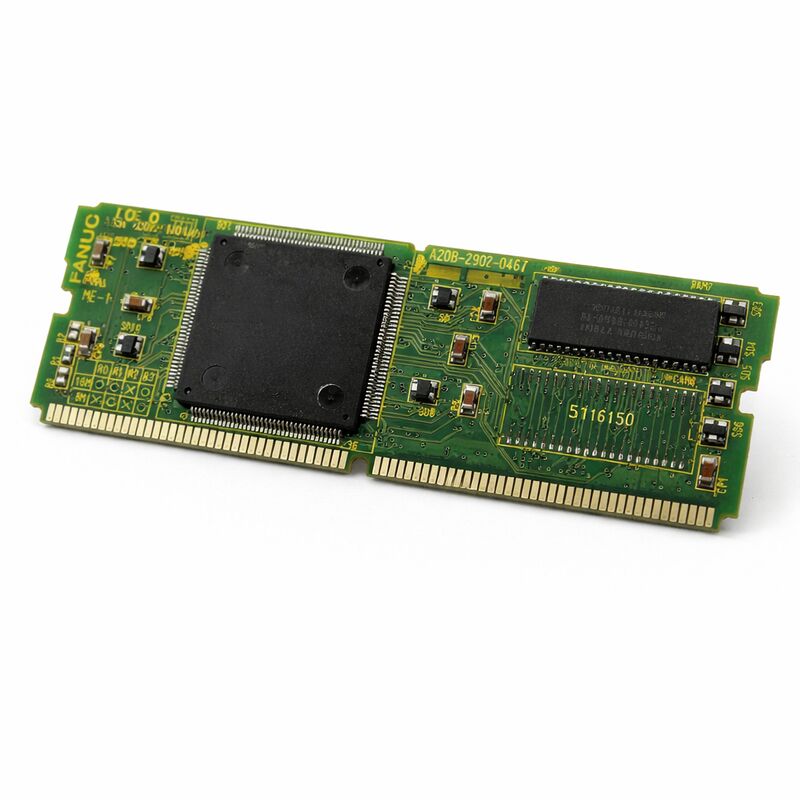

يتم تركيب A20B-2902-0490 مباشرة على لوحة وحدة المعالجة المركزية الرئيسية لوحدة التحكم Series 16/18 Model C. تستخدم واجهة لوحة الابنة القياسية من سلسلة A20B-2902 من نوع SMD.
تتصل اللوحة عبر مقبس مخصص على لوحة PCB لوحدة المعالجة المركزية الرئيسية ولا تتطلب كابلات منفصلة داخل خزانة وحدة التحكم.
يحافظ نهج التكامل هذا على الحد الأدنى من الأسلاك الداخلية لوحدة التحكم.
وظيفة إخراج HSSB بأكملها مدمجة في لوحة الابنة.
إذا فشلت اللوحة، يتم إزالة الوحدة واستبدالها دون إزعاج اللوحات الأخرى في وحدة التحكم.
تبقى لوحة PCB لوحدة المعالجة المركزية الرئيسية، ووحدات الذاكرة، ووحدة PMC، ولوحات الابنة الأخرى دون تغيير.
بعد التثبيت، لا يلزم عادةً إعادة تكوين البرامج — توفر اللوحة وظيفة أجهزة يتوقع برنامج CNC بالفعل وجودها في نظام تم تكوينه بشكل صحيح.
س 1: شاشة CRT فارغة عند التشغيل. جميع وظائف CNC الأخرى تبدو طبيعية. هل A20B-2902-0490 هو الخطأ؟
شاشة فارغة مع تشغيل CNC طبيعي يتوافق مع فشل اتصال HSSB — إما أن الوحدة من جانب وحدة التحكم (هذه اللوحة) أو الواجهة من جانب العرض قد تعطلت.
ترتيب تشخيص التبديل: تأكد من تشغيل وحدة CRT نفسها (مؤشراتها الخاصة أو إضاءتها الخلفية)، ثم تحقق من كابل HSSB بحثًا عن تلف أو توصيلات مفكوكة في كلا الطرفين.
إذا تم فحص الكابل ووحدة العرض، تصبح A20B-2902-0490 هي المشتبه به الرئيسي.
س 2: تعرض الشاشة أحرفًا مشوشة أو شاشات غير مكتملة. هل يمكن أن تسبب وحدة HSSB هذا؟
يشير إخراج الشاشة المشوش أو الجزئي إلى تلف البيانات على الرابط التسلسلي. يمكن أن ينشأ هذا من المرسل (A20B-2902-0490)، أو الكابل (التقاط الضوضاء، الموصلات التالفة)، أو المستقبل في نهاية العرض.
ابدأ بالكابل — تتراكم كابلات HSSB في بيئات أدوات الآلة تآكلًا ميكانيكيًا عند الموصلات وعلى طول الأقسام المرنة. ينتج الكابل التالف بالضبط هذه الأعراض.
استبدل الكابل أو اختبره قبل استنتاج أن الوحدة معطلة.
س 3: تم استبدال الوحدة وتعمل الشاشة، ولكن في وضع النص فقط — عرض مسار الأداة الرسومي غائب. هل هذه هي اللوحة؟
يتطلب عرض مسار الأداة الرسومي الخيار المناسب من FANUC ليتم تحميله وتمكينه في البرامج.
توفر وحدة HSSB مسار الاتصال المادي لجميع محتويات العرض، ولكن يجب تثبيت خيار العرض الرسومي بشكل منفصل في FROM الخاص بوحدة التحكم CNC وتمكينه من خلال المعلمات.
ينتج خيار رسومات مفقود أو معطل بالضبط هذه الأعراض بشكل مستقل عن أجهزة العرض.
س 4: هل جميع إصدارات A20B-2902-0490 قابلة للتبديل؟
تشير لاحقات المراجعة على لوحات الابنة من FANUC (مثل /01A، /02A) إلى مراجعات الإنتاج التي قد تعالج تغييرات التصنيع أو المكونات. في معظم الحالات، تكون المراجعات اللاحقة متوافقة مع الإصدارات السابقة.
ومع ذلك، إذا تم تحديد مراجعة معينة في وثائق خدمة الجهاز، فاستخدم تلك المراجعة ما لم يتم تأكيد خلاف ذلك.
يشير اللاحقة /02A المذكورة في بعض قوائم المنتجات إلى مراجعة محددة ضمن عائلة أرقام القطع هذه.
س 5: آلة Series 16-C تعمل بشكل جيد. بدأت شاشة CRT في الوميض ثم أصبحت فارغة. ما الذي يجب فحصه قبل استبدال وحدة HSSB؟
الشاشة التي تتدهور من الوميض إلى الفراغ هي عادةً عطل في وحدة العرض (شيخوخة أنبوب CRT، فشل العاكس، أو عطل في مصدر الطاقة في العرض) أو عطل في الكابل بدلاً من فشل وحدة HSSB في وحدة التحكم.
وحدة HSSB إما تعمل أو لا تعمل — التدهور التدريجي ليس سمة مميزة للوحات الواجهة الرقمية.
تحقق من مصدر طاقة وحدة العرض وحالة أنبوب CRT أولاً.
