فانوك لوحة الكمبيوتر A20B-2902-0501 A20B29020501 A2OB-29O2-O5O1

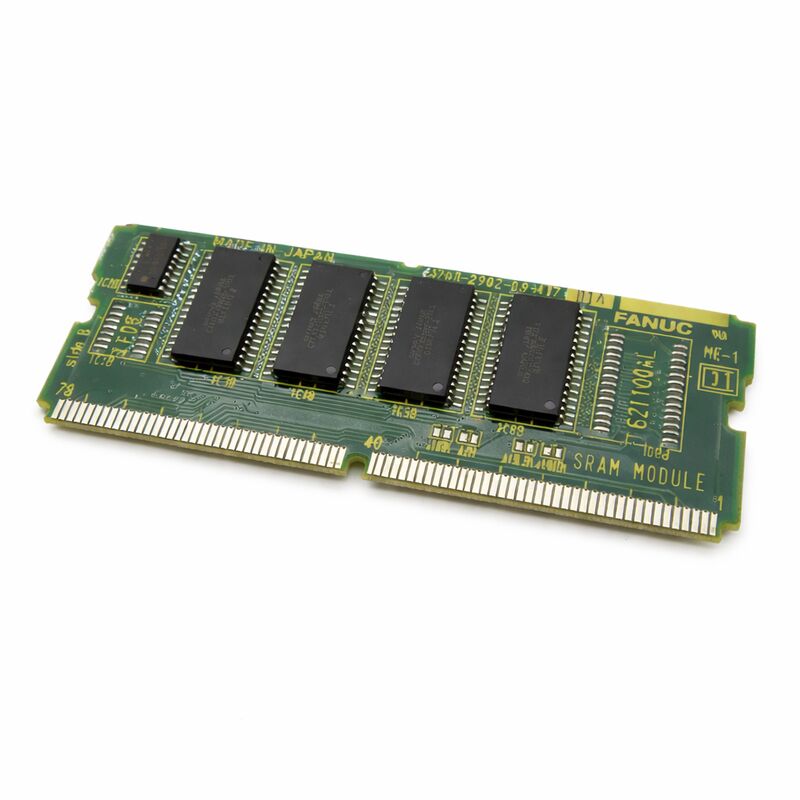

FANUC A20B-2902-0501 8MB من + 256K SRAM وحدة الذاكرة المشتركة

رقم الجزء:A20B-2902-0501

المصنع:شركة فانوك (اليابان)

نوع المنتج:وحدة ذاكرة FROM + SRAM المشتركة (SMD Daughter Board)

نوعان من الذاكرة، وظيفتان مختلفتان

A20B-2902-0501 يدمج نوعين من الذاكرة المختلفة وظيفيا على لوحة SMD واحدة.وفهم الفرق بينهما أمر ضروري للقرارات الصحيحة الصيانة واستبدال.

من (فلاش روم 8 MB):تخزن كل ما تحتاجه CNC لتشغيل وتشغيله ️ برنامج نظام التشغيل ، وبرامج سلم PMC ، وبرنامج تطبيقات بناء الآلة. فلاش غير متقلب حقًا:محتوياتها تنجو من فقدان كامل للطاقة، استنفاد البطارية، وتوسيع التخزين دون تدهور. وحدة استبدال فارغة فارغة من البرمجيات CNC و PMC السلم يجب إعادة تحميل من النسخة الاحتياطية قبل أن يمكن تشغيل الآلة.عادة ما يظهر فشل FROM كخطأ مجموعات التحقق عند التشغيل أو فشل بدء التشغيل المستمر.

ذاكرة SRAM (256 كيلوبايت) مدعومة بالبطارية:تخزين البيانات التي تتغير أثناء استخدام الآلة العادي معايير، جداول تحويل الأدوات، تحويل إحداثيات العمل، وسجلات استخدام الأدوات. يجب أن تعيش هذه البيانات كل دورة طاقة بين التحولات،والذي هو ما توفره البطارية الاحتياطيةعندما ينخفض فولتاج البطارية إلى ما دون عتبة الاحتفاظ ، يتم فقدان محتوى SRAM. تقوم أجهزة تحكم FANUC بتوليد تحذير من انخفاض البطارية قبل هذه النقطة بكثير.استبدال البطارية مع وحدة التحكم تشغيل على، أو تجاهل التحذير حتى تموت البطارية، يعني استعادة جميع المعلمات والتراجع من النسخة الاحتياطية.

المقطعين مستقلان كهربائياً. إنذارات FROM (تجمع المراقبة، فشل التشغيل) تشير إلى قسم FROM؛ إنذارات SRAM (فقدان المعلمات،تحذير البطارية قبل تلف البيانات) يشير إلى قسم SRAM والبطارية.

اعتبارات بديلة

A20B-2902-0501 الجديدة تصل مع فراغ من و SRAM فارغة قبل أن يمكن تشغيل الجهازو يجب استعادة إحداثيات العمل من النسخ الاحتياطي. إن نسخة احتياطية كاملة للبيانات قبل أي عمل في وحدة الذاكرة ليست اختياريّة. إنها الطريقة الوحيدة لاستعادة تكوين الجهاز إذا فشلت وحدة الذاكرة الأصليّة بطريقة تمنع قراءتها.

تحقق من توافق وحدة FROM قبل الاستبدال: A20B-2902-0501 يحتوي على 8 ميغابايت من. الاختلاف -0341 يحتوي على 4 ميغابايت.يجب أن تتطابق صورة البرمجيات المحملة مع قدرة الوحدة ‬ تحقق من وثائق الصيانة من السلسلة 16/18/21 قبل استبدالها بتغيير مختلف.

المواصفات الرئيسية

الأسئلة الشائعة

السؤال 1: يظهر جهاز CNC خطأ مجموع الاختيار من عند تشغيل و لا يمكن إكمال التشغيل. هل الوحدة معيبة؟

الأخطاء المستمرة في مجموع المراجعة من خلال دورات طاقة متعددة تشير إلى تلف أو فشل من. المحاولة الأولى لإعادة كتابة من خلال شاشة التمهيد مع ملفات البرنامج الصحيحة.إذا رفضت الوحدة الكتابة أو استمرت الأخطاء بعد الكتابة الناجحة، فشلت أجهزة FROM و تحتاج الوحدة إلى استبدال.

السؤال الثاني: يظهر جهاز التحكم تحذيرًا من انخفاض بطارية البطارية. ما مدى الحاجة الملحة إلى استبدال البطارية؟

يظهر التحذير قبل أن تصل البطارية إلى عتبة الاحتفاظ الحرجة ، مما يسمح عادة بأيام إلى أسابيع من الاستمرار في التشغيل ، اعتمادًا على عمر البطارية ودرجة حرارة الخزانة.لا تنتظراستبدال البطارية مع وحدة التحكم تشغيل حتى يتم الحفاظ على محتوى SRAM من خلال تبادل البطارية.

س3: بعد تركيب وحدة جديدة، تظهر الآلة أخطاء في المعلمات وجميع التبديلات هي صفر. هل هذا طبيعي؟

نعم ‬ تأتي وحدة جديدة مع SRAM فارغة. يجب استعادة جميع المعلمات، وتبديل الأدوات، ومحاورات العمل من النسخ الاحتياطي الذي تم استخدامه قبل إزالة وحدة.هذه هي النتيجة المتوقعة وتؤكد لماذا يجب أن تؤخذ النسخة الاحتياطيةليس بعد أن تفشل الوحدة بالكامل

السؤال 4: هل يمكن لـ A20B-2902-0501 (8 MB FROM) أن تحل محل A20B-2902-0341 (4 MB FROM) في سلسلة 16-C؟

ليس بدون التحقق. يجب أن يكون حجم صورة البرنامج المحمول لقدرة الوحدة من، ويجب أن يدعم جهاز التحكم 8 ميجا بايت.راجع وثائق الصيانة من سلسلة 16-C عن خيارات وحدة FROM المتوافقة قبل استبدال قدرة مختلفة.

س5: فقدت بيانات SRAM أثناء انقطاع الطاقة على الرغم من اختبار البطارية بشكل جيد. ما الذي يمكن أن يسبب هذا؟

الأسباب المحتملة لخلية بطارية مؤكدة جيدة: انقطاع الاتصال في الدائرة الاحتياطية للبطارية في الوحدة (جهد الخلية صحيح ولكن مسار الدائرة مفتوح)انخفاض طاقة سريع بشكل استثنائي الذي سحب إمدادات SRAM تحت الجهد الاحتياطي بشكل أسرع مما يمكن للبطارية الاستجابة، أو اضطرابات فيزيائية في الاتصال أثناء الانقطاع. فحص اتصالات الاتصال في الوحدة واتصالات لحام دائرة البطارية.
