المستخدم FANUC A20B-2902-0642 A2OB-29O2-O642 A20B29020642

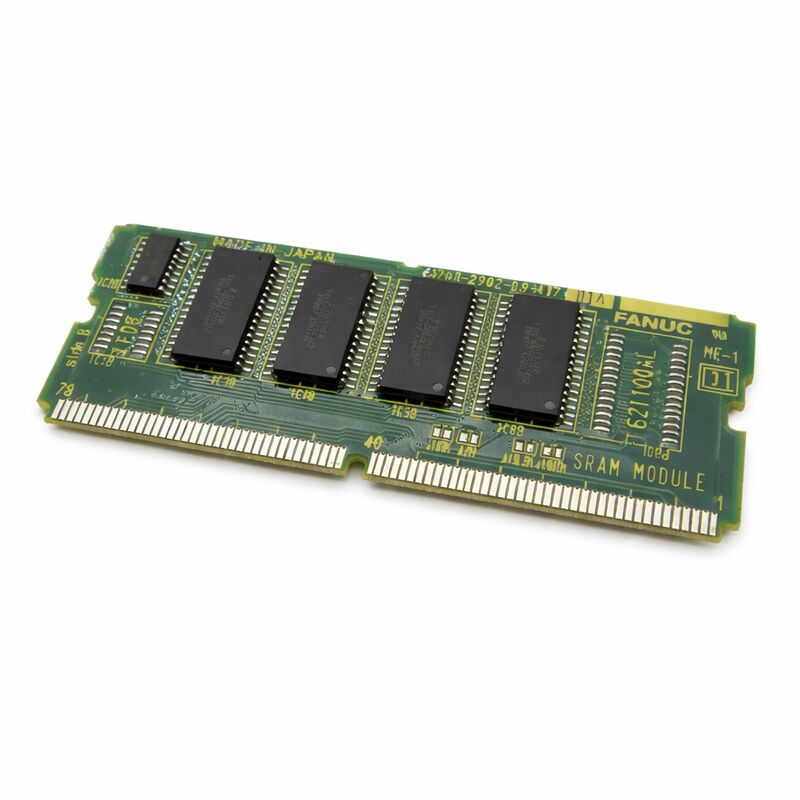

FANUC A20B-2902-0642 256K SRAM Module مع التحكم في الفولاذ التناظري

رقم الجزء:A20B-2902-0642

المصنع:شركة فانوك (اليابان)

نوع المنتج:وحدة ذاكرة SRAM مع واجهة فوهة التناظرية (SMD daughter board)

سعة الذاكرة:256 KB SRAM

أنظمة متوافقة:سلسلة فانوك 16 / 18 / 21 ومتوافقة

نظرة عامة

A20B-2902-0642 هي وحدة مزدوجة الوظائف للأنظمة CNC FANUC Series 16 و 18 و 21.إنه يجمع بين 256 كيلوبايت من SRAM مع واجهة فولاذية تناظرية متكاملة على لوحة واحدة من نوع SMD.

يتم تثبيت اللوحة مباشرة على اللوحة الأم المركزية الرئيسية و توفر قدرتين في وقت واحد:ذاكرة متطايرة لتخزين بيانات CNC ومخرج قيادة السرعة التناظرية للتحكم في مكبرات المسامير التناظرية.

وظيفتان على لوحة واحدة مهمة في الممارسة العملية.هذه الوحدة هي كيف يتم تسليم كل من واجهة التحكم في الغزل والSRAM الإضافية إلى وحدة التحكم.

توجد لوحات منفصلة لكل وظيفة في عائلة الوحدات هذه ، ولكن A20B-2902-0642 تتعامل مع كليهما من وضعية توصيل واحدة.

واجهة الغزل التناظرية هي الأجهزة المحددة التي تحول أمر سرعة الغزل في CNC إلى إشارة الجهد التناظرية.

Spindle amplifiers designed for analog command input — older or cost-optimised amplifiers common in the generation of machines that use Series 16/18/21 controls — receive this voltage as their speed reference.

الواجهة على هذه اللوحة تولد وتشكل تلك الإشارة

المواصفات الرئيسية

واجهة الفوهة التناظرية كيف تعمل

الفوهة في آلة آلة CNC تتطلب تحكم دقيق في السرعة.أنظمة FANUC CNC الحديثة تتواصل مع أوامر سرعة الغزل إلى محرك الغزل عبر رابط سلسلة رقمي.

لكن العديد من مكبرات الموجات، وخاصة تلك من جيل التسعينات التي تتطابق مع تركيبات الآلات من السلسلة 16/18/21، هي من نوع القيادة التناظرية.

يتوقعون إشارة ± 10 فولت أو 0 ≈ 10 فولت متناسبة مع سرعة الغزل المطلوبة.

تتحول واجهة الغزل التناظرية على A20B-2902-0642 إلى مرجع سرعة الغزل الرقمي الداخلي لجهاز CNC إلى هذا الجهد التناظري. يقرأ مكبر الغزل الجهد.CNC ليس لديها أي مخرجات التناظرية الخاصة بها أن القدرة التناظرية يتم توفيرها بالكامل من قبل هذه لوحة الواجهةبدون تثبيته، لا يملك الـ CNC أي طريق للقيادة بمضخم فولاذي من النوع التناظري.

قد تعمل الآلة لكن الغزل لن يستجيب لأوامر السرعة

إصدار أمر السرعة يتم التحكم به بدقة

تحسب خوارزمية التحكم بالدوال في CNC المرجعية الصحيحة للسرعة وتمررها إلى واجهة DAC (محول رقمي إلى تشبيه) على هذه اللوحة.

يعكس الجهد الناتج السرعة المطلوبة بدقة ضمن نطاق مدخل المضخم.

256K SRAM ذاكرة متقلبة للعمل CNC

الـ 256 كيلوبايت من ذاكرة الـ SRAM على هذه الوحدة هي ذاكرة متقلبة مدعومة بالبطارية

وهي تحتوي على بيانات تكتبها و تقرأها CNC باستمرار أثناء التشغيل: برامج الأجزاء، جداول المعلمات، بيانات تحويل الأدوات، المتغيرات الكبيرة، ومعلومات وقت التشغيل الأخرى.

هذه البيانات يجب أن تعيش دورات الطاقة البطارية الاحتياطية تبقي محتويات SRAM سليمة عندما يتم إيقاف تشغيل الجهاز.

256 كيلوبايت هو تخصيص SRAM معتدل من قبل المعايير الحالية ، لكنه مناسب للعديد من تكوينات السلسلة 16/18/21.بيانات واسعة لإدارة عمر الأداة، أو العديد من المتغيرات الكبرى قد تستفيد من وحدة SRAM أكبر.

بالنسبة لتكوينات الآلة القياسية، 256 كيلوبايت تستوعب متطلبات التخزين العادية للبرامج والمعايير.

بطارية SRAM الاحتياطية هي عنصر صيانة. لديها عمر خدمة محدود ويجب استبدالها قبل أن تفشل. عندما تنخفض البطارية إلى أقل من حد حد الجهد ، فإن الطاقة المطلوبة من بطارية SRAM تكون أقل من حد الجهد المطلوب.يتم فقدان بيانات SRAM في حدث إيقاف التيار التالي.

سوف تنبيه الآلة عند إعادة التشغيل مع وجود خطأ في الذاكرة استبدل البطارية على أساس محدد وليس استجابةً لإنذار الذاكرة

عندما تكون هذه الوحدة هي الخيار الصحيح

عرضت شركة FANUC العديد من المتغيرات من عائلة A20B-2902-0XXX التناظرية للفولاذ ووحدات الذاكرة للسلسلة 16/18/21.

يعتمد الاختيار الصحيح على تكوين الغزل الآلي. إذا كانت الآلة تستخدم مكبر غزل التناظري وتتطلب تخصيص 256 كيلوبايت من SRAM ، فإن A20B-2902-0642 هي الوحدة المتطابقة.

إذا استخدمت الآلة محركًا متسلسلًا للدوران بدلاً من ذلك ، فيتطلب متغيرًا آخر للوحدة بدون واجهة الدوران التناظرية.

تأكد دائمًا من نوع محرك الغزل ورقم جزء الوحدة الحالية قبل الحصول على بديل. إن تركيب وحدة واجهة تناظرية في نظام الغزل المتسلسل ينتج إنذارات الغزل.

تثبيت وحدة الغزل التسلسلي في نظام الغزل التناظري يترك الغزل غير قابلة للسيطرة.

الأسئلة الشائعة

السؤال 1: لا يستجيب المغزل لأوامر السرعة. لا يظهر جهاز CNC أي إنذار. هل يمكن أن يكون السبب A20B-2902-0642؟

ابدأ بتأكيد وجود فولتاج الأوامر التناظرية في مدخل الأوامر في مكبر الغزل باستخدام عداد فولت.

إذا كانت CNC تسيطر على سرعة الغزل ولكن الجهد في مدخل المضخم لا يتغير ، فإن مسار الإخراج التناظري بما في ذلك هذه اللوحة هو موقع الخطأ.

إذا تغير الجهد بشكل صحيح ولكن الغزل لا يستجيب ، فإن الخطأ في المضخم أو محرك الغزل نفسه.

السؤال الثاني: تظهر الآلة خطأ في ذاكرة SRAM عند بدء التشغيل بعد إيقاف تشغيل عطلة نهاية الأسبوع. بطارية SRAM غير مذعورة. ما الذي يمكن أن يسبب هذا أيضاً؟

A memory error after a short power-off period with a reportedly healthy battery may indicate the battery voltage has fallen below the SRAM holding threshold even before the low-battery alarm threshold is reachedقم بقياس جهد البطارية مباشرة

إذا كانت القراءة أقل من 2.7 فولت، استبدالها واستعادة المعلمات من النسخة الاحتياطية.

عتبة إنذار بطارية منخفضة وعتبة الاحتفاظ بالذكاء SRAM الفعلي ليست نفس النقطة.

السؤال 3: هل مخرج الفوهة التناظرية على هذه الوحدة قابلة للتعديل؟

يتم تحديد نطاق الجهد الخارجي التناظري بواسطة إعدادات معايير الغزل في CNC.

يمكن ضبط أقصى فولتاج في الغزل ، والقطبية الاتجاهية ، والكسب من خلال معايير CNC.

يدعم الأجهزة الموجودة على هذه اللوحة هذه الوظائف القابلة للتعديل بواسطة البرنامج. لا يلزم تعديل القفز الأجهزة للتركيبات القياسية.

السؤال 4: هل يمكن استخدام A20B-2902-0642 في آلة مجهزة حاليًا بمجموعة مختلفة من وحدات الغزل التناظرية؟

تختلف قدرة SRAM وخصائص واجهة الغزل بين المتغيرات في عائلة وحدات الغزل التناظرية A20B-2902.

إذا كانت وحدة الاستبدال تحمل نفس سعة SRAM ونفس نوع واجهة الغزل مثل التي يتم استبدالها ، فهي بديل مباشر.

إذا كان أي من المعايير يختلف، تحقق من التوافق مع وثائق النظام قبل التثبيت.

س5: بعد استبدال هذه الوحدة، يعمل الغزل بشكل صحيح ولكن تحويل الأدوات خاطئ. ماذا حدث؟

تثبيت وحدة جديدة فارغة جميع بيانات SRAM ، بما في ذلك تحويلات الأدوات ، غائبة.

يجب استعادة جداول تحويل الأدوات من النسخ الاحتياطي بعد أي استبدال لوحدة SRAM.

إذا لم يكن هناك نسخة احتياطية، يجب إعادة قياس التبديلات وإعادة إدخالها يدوياً قبل استئناف الإنتاج.

هذا ينطبق على جميع البيانات المقيمة في SRAM: المعلمات والبرامج والتحويلات.
