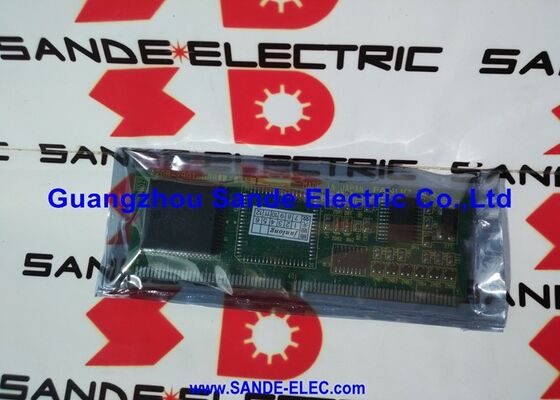

لوحة PCB Fanuc A20B-2902-0670 تستخدم في حالة جيدة A20B29020670 A2OB-29O2-O67O

FANUC A20B-2902-0670 | لوحة مشغل مزود الطاقة بيتا آي — لمحركات Servo/Spindle المدمجة biSVSP، سلسلة A06B-6134، SVSP-40/40-15i وتكوينات متعددة المحاور

نظرة عامة

إن FANUC A20B-2902-0670 هي لوحة مشغل مزود الطاقة داخل سلسلة FANUC biSVSP — وهي الوحدة المدمجة من FANUC التي تجمع بين قدرة محرك محور السيرفو وقدرة محرك المغزل في وحدة واحدة مدمجة.

تناول مفهوم biSVSP مشكلة هندسية حقيقية في اللوحات: كانت خزانات محركات CNC التقليدية تتطلب وحدات مضخم سيرفو منفصلة (SVM) ووحدة مضخم مغزل منفصلة (SPM)، مما يستهلك عرضًا كبيرًا في اللوحة ويتطلب اتصالات ناقل فردية بينها.

تدمج biSVSP كلتا الوظيفتين — محاور السيرفو والمغزل — في وحدة واحدة، مما يقلل بشكل كبير من مساحة اللوحة ويبسط طوبولوجيا الأسلاك.

داخل وحدة biSVSP، تعمل ثلاث لوحات دوائر مطبوعة متميزة معًا بترتيب مادي وكهربائي محدد. تدير لوحة التحكم خوارزميات التحكم الرقمي، واتصال CNC (FSSB أو ما شابه)، ومنطق التحكم في المحور/المغزل.

توفر لوحة الأسلاك نقاط واجهة الموصل للكابلات الخارجية — طاقة المحرك، تغذية المشفر، إشارات التحكم. لوحة الطاقة — التي يعتبر A20B-2902-0670 قسم المشغل الخاص بها — تتعامل مع تحويل الطاقة الفعلي: استقبال مدخلات التيار المتردد ثلاثي الطور، وتوليد ناقل التيار المستمر، وتبديل وحدات IGBT لمخرجات السيرفو والمغزل، وتوفير مسارات التيار المستمر المنظمة ذات الجهد المنخفض للوحات التحكم والأسلاك.

يعد A20B-2902-0670 على وجه التحديد قسم المشغل لتجميع لوحة الطاقة هذا — الجزء الذي يحمل دوائر قيادة البوابة، ودوائر مزود الطاقة المنطقية، والواجهة بين أجهزة تحويل الطاقة وإشارات التحكم من لوحة PCB التحكم.

إنها ليست لوحة الطاقة الكاملة (التي تحمل وحدات IGBT والمقوم)؛ إنها لوحة PCB المشغل المثبتة على لوحة الطاقة والتي تربط مجال التحكم الرقمي منخفض الجهد بمجال التبديل عالي الطاقة.

المواصفات الرئيسية

بنية biSVSP — تكامل ثلاث لوحات

بنية اللوحات الثلاث لوحدة biSVSP أكثر تكاملاً من بنية اللوحات المزدوجة لوحدات Alpha SVM و SPM الأقدم.

في Alpha SVM2 (A06B-6079)، على سبيل المثال، يعد استبدال البطاقة العلوية (A20B-2001-0931) تبديلاً مباشرًا لأن البطاقة العلوية والقاعدة مستقلتان ميكانيكيًا وكهربائيًا.

في biSVSP، تشترك اللوحات الثلاث في مسارات الإشارة وطائرات الطاقة التي تتصل عبر موصلات اللوحة الخلفية، والتخطيط المادي لوحدة A06B-6134 أكثر إحكامًا — مما يجعل تحديد اللوحة الفردية واستبدالها أكثر تعقيدًا.

هذا التكامل هو السبب في أن بعض مراكز الإصلاح المتخصصة تفضل صيانة biSVSP كوحدة كاملة، واستبدال وحدة A06B-6134 بأكملها بدلاً من استبدال اللوحات الفردية.

عند إعادة وحدة biSVSP إلى مركز إصلاح، يتمتع الفني بالوصول إلى التجميع الكامل، ويمكنه إجراء قياسات تشخيصية عند جميع الواجهات في وقت واحد على منصة اختبار، ويمكنه استبدال أي لوحة أو مكون قد يكون معطلاً.

تعد لوحة المشغل A20B-2902-0670 داخل قسم الطاقة واحدة من التجميعات الفرعية القابلة للاستبدال والمحددة ضمن عملية الإصلاح هذه.

لوحة مشغل مزود الطاقة — ما تتحكم فيه

ضمن قسم الطاقة في biSVSP، تقوم لوحة PCB المشغل A20B-2902-0670 بوظائف أساسية لقنوات خرج السيرفو والمغزل على حد سواء:

توليد إشارة قيادة البوابة: تتطلب وحدات IGBT في مراحل خرج السيرفو والمغزل في biSVSP إشارات قيادة للبوابة — نبضات موقوتة دقيقة عند مستوى الجهد الصحيح — للتشغيل والإيقاف في الطور الصحيح في دورة PWM.

تقوم دوائر قيادة البوابة على لوحة المشغل بترجمة إشارات PWM منخفضة الطاقة من لوحة التحكم إلى نبضات ذات جهد أعلى وتيار أعلى مطلوبة لتبديل بوابات IGBT بشكل موثوق بالسرعات المطلوبة للتحكم في المحرك (عادةً تردد حامل 2-8 كيلو هرتز).

مزود طاقة معزول لقيادات البوابة: يتطلب قيادة بوابات IGBT في تكوين نصف جسر أو جسر كامل مزودات طاقة معزولة أو مزودات طاقة معزولة — كل دائرة قيادة بوابة IGBT تحتاج إلى مزود طاقة محلي مرجعي إلى جهد باعثها الخاص، والذي يطفو عند جهود مختلفة أثناء التبديل.

تحمل لوحة المشغل دوائر مزود الطاقة المعزولة (عادةً محولات عالية التردد صغيرة أو دوائر مضخة شحن) التي توفر مزودات قيادة البوابة العائمة هذه.

توجيه إشارات التداخل والحماية: تحمل لوحة المشغل التحكم في مرحل الشحن، وتمكين منطق الشحن المسبق لناقل التيار المستمر، ومنطق رحلة التيار الزائد، وإشارات التمكين/التعطيل التي تسمح للوحة التحكم بتسلسل قسم الطاقة بأمان أثناء بدء التشغيل، والتشغيل العادي، وظروف الأعطال.

biSVSP في تطبيقات أدوات آلات CNC

جعل تكامل وحدة biSVSP جذابًا بشكل خاص لمخارط CNC ومراكز التشغيل الأصغر حيث تكون مساحة المحرك المدمجة في خزانة كهربائية محدودة.

يمكن لمخرطة CNC نموذجية ذات محورين (محورين سيرفو X و Z، بالإضافة إلى مغزل) أن تخدمها وحدة biSVSP واحدة — صندوق واحد، اتصال طاقة متردد واحد، ناقل تيار مستمر واحد، مروحة واحدة — مقابل الترتيب التقليدي لوحدتي SVM ووحدة SPM واحدة التي ستشغل ثلاثة أضعاف عرض اللوحة.

تغطي سلسلة A06B-6134 biSVSP مجموعة من مجموعات تيار السيرفو/المغزل، من أصغر SVSP-40/40-15i (حيث يصف "40/40" محورين سيرفو و "15i" تيار المغزل المقنن) إلى مجموعات السيرفو/المغزل الثلاثية التي تخدم ثلاثة محاور سيرفو ومغزل.

لوحة المشغل A20B-2902-0670 مشتركة عبر هذا النطاق من التكوينات — دوائر قيادة البوابة ومزود الطاقة الخاصة بها هي في الأساس نفسها بغض النظر عن تصنيف التيار المحدد لمرحلة IGBT التي تقودها.

أسئلة وأجوبة

س 1: هل يجب طلب A20B-2902-0670 بشكل منفصل، أم من الأفضل استبدال وحدة A06B-6134 الكاملة؟

بالنسبة لمعظم سيناريوهات الصيانة، يعد استبدال الوحدة الكاملة (إرسال A06B-6134 المعطلة إلى مركز إصلاح واستلام بديل تم اختباره) هو النهج الأقل خطورة.

يشير التكامل الوثيق للوحات biSVSP إلى أن تشخيص اللوحة المحددة التي تعطلت يتطلب الوصول إلى منصة اختبار لا تمتلكها معظم فرق صيانة الإنتاج في الموقع.

إذا تم تحديد A20B-2902-0670 بشكل إيجابي على أنها اللوحة المعطلة من قبل متخصص لديه معدات الاختبار — وإذا تم تأكيد صلاحية اللوحات المتبقية في الوحدة — فإن طلب لوحة المشغل وحدها هو المسار الأقل تكلفة.

بدون هذا اليقين التشخيصي، فإن تركيب لوحة مشغل بديلة في تجميع به خطأ غير مكتشف في لوحة التحكم أو لوحة الأسلاك يؤدي إلى فشل وحدة ثانية.

س 2: ما هي أعراض الأعطال النموذجية في وحدة biSVSP التي تشير إلى فشل لوحة مشغل الطاقة (A20B-2902-0670)؟

تظهر أعطال لوحة مشغل الطاقة عادةً على النحو التالي: فشل الوحدة في تشغيل ناقل التيار المستمر (لا يتم إغلاق مرحل شحن ناقل التيار المستمر، أو تفشل دائرة الشحن المسبق في زيادة جهد الناقل، مما يشير إلى فشل دائرة التحكم في مرحل الشحن للوحة المشغل)؛ ينتج عن أحد محاور السيرفو أو المغزل أو أكثر تيار محرك غير صحيح أو لا يوجد تيار محرك على الرغم من أوامر التحكم الصحيحة (مما يشير إلى فشل دائرة قيادة البوابة لأرجل IGBT المتأثرة)؛ أو إنذارات الجهد الزائد/التيار الزائد التي تتوافق مع أحداث تبديل طاقة محددة ولا تستجيب لتعديل المعلمات.

قارن هذا بأعطال لوحة التحكم (أخطاء اتصال FSSB، أعطال المشفر) وأعطال لوحة الأسلاك (مشاكل موصل محددة تؤثر على سلامة الإشارة على كابلات محددة).

س 3: هل يمكن لوحدة biSVSP العمل مؤقتًا بوظيفة السيرفو فقط إذا فشل قسم مشغل المغزل، أو العكس؟

لا. نظرًا لأن قنوات الخرج الثلاث (محاور السيرفو والمغزل) تشترك في لوحة الطاقة المشتركة، وناقل التيار المستمر، ولوحة PCB مشغل الطاقة، فإن الفشل في أي قسم من لوحة مشغل الطاقة عادةً ما يعطل الوحدة بأكملها.

لم يتم تصميم biSVSP للتشغيل المتدهور السلس مع فشل جزئي للوحة — تكاملها يتاجر بالمرونة التشغيلية مقابل الإحكام.

يؤدي عطل في لوحة المشغل الذي يعطل خرج المغزل أيضًا إلى منع محاور السيرفو من العمل بأمان، لأن منطق الحماية والتداخل مشترك عبر جميع القنوات على لوحة المشغل.

س 4: ما هي المكونات الأكثر عرضة للفشل على A20B-2902-0670 في وحدات biSVSP ذات الخدمة الطويلة؟

في وحدات biSVSP ذات الخدمة الممتدة (10+ سنوات)، المكونات الأكثر فشلاً بشكل شائع على لوحة المشغل هي: المكثفات الإلكتروليتية على دوائر مزود الطاقة المساعدة (فقدان السعة المرتبط بالعمر، زيادة ESR، وفشل إلكتروليت في النهاية)؛ المقارنات الضوئية في حواجز العزل بين إشارات التحكم ودوائر قيادة البوابة (تتدهور من خلال شيخوخة LED في مرسل المقارن الضوئي، مما يزيد من الثابت الزمني لحاجز العزل ويسبب تشوهات في توقيت قيادة البوابة عند ترددات تبديل أعلى)؛ والترانزستورات الصغيرة ودوائر التكامل في دائرة التحكم في مرحل الشحن، والتي يمكن أن تفشل بسبب الإجهاد الحراري في الوحدات المثبتة في أماكن سيئة التهوية.

استبدال كامل للمكونات مع التركيز على هذه المجالات، الذي يقوم به متخصص، يستعيد بشكل كبير موثوقية لوحة المشغل.

س 5: ما هي الاحتياطات اللازمة عندما تكون لوحة A20B-2902-0670 داخل وحدة تحتاج إلى فتحها للفحص أو الإصلاح؟

تحتفظ مكثفات ناقل التيار المستمر لوحدة biSVSP بجهود خطيرة (ربما 300-600 فولت تيار مستمر اعتمادًا على جهد الإمداد) لبضع دقائق بعد إزالة طاقة التيار المتردد.

قبل فتح الوحدة لأي فحص أو إزالة لوحة، تأكد من تفريغ ناقل التيار المستمر بالكامل عن طريق ملاحظة مؤشر LED "الشحن" على وجه الوحدة (يجب أن يكون مطفأً)، ثم قم بقياس أطراف ناقل التيار المستمر بمقياس مصنف للجهد.

معدات الحماية الشخصية (قفازات معزولة مناسبة للجهد، حماية العين) مطلوبة أثناء هذا التحقق. احتياطات ESD مطلوبة بالإضافة إلى ذلك كلما تم كشف لوحات إلكترونيات التحكم، حيث تحمل لوحة المشغل دوائر بوابة CMOS حساسة للتفريغ الكهروستاتيكي.
