لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0030 |
في الأجيال السابقة من FANUC CNC (السلسلة 0 ، 6 ، 10 ، 15) ، تم نقل إشارات قيادة الخدمة بين CNC والمضخات عبر كابلات متوازية تناظرية أو رقمية مخصصة مع أسلاك منفصلة لأوامر الموقعمع زيادة عدد المحاور ، زاد عدد الكابلات نسبياً. يحتاج نظام ذو 4 محاور إلى أربعة رحلات كاملة للكابلات الإدارية.
استبدلت FSSB (Fiber Optic Servo Signal Bus) هذا بمرحلة ألياف ضوئية واحدة. جميع أوامر المحور وبيانات ردود الفعل للمشفّر تنتقل كحزم متسلسلة عبر الألياف،سلسلة من مخرجات FSSB من CNC من خلال كل مكبر سيرفو في تسلسلبالنسبة لنظام 4 محاور، حلقة كابل ألياف واحدة تتعامل مع جميع المحاور.

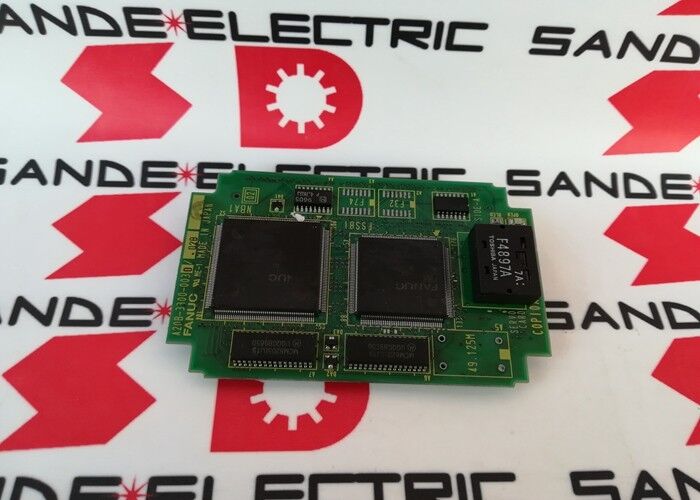

A20B-3300-0030 هو الـ PCB الذي ينفذ واجهة FSSB على جانب CNC إنه يولد حزم الأوامر المحورية ويتلقى ردود الفعل من مشفر من سلسلة المكبر،ترجمة هذه البيانات إلى محور حسابات حلقة وضعية تشغيل داخل CNC.
| المعلم | القيمة |
|---|---|
| واجهة | FSSB (حافلة سلسلة ألياف ضوئية) |
| قدرة المحور | 2، 3 أو 4 محاور |
| أنظمة متوافقة | FANUC 15i، 16i، 18i، 20i، 21i |
| الجيل | الجيل الأول، النموذج أ |
| التثبيت | التثبيت المباشر على اللوحة الأم من السلسلة I |
A20B-3300-0030 يمكن التحكم في 2، 3 أو 4 محاور عبر FSSB اعتمادا على تكوين CNC.يتم تحديد عدد المحاور النشطة بواسطة معايير CNC يدعم أجهزة بطاقة servo ما يصل إلى 4 محاور، ولكن مركز معالجة ثلاثي المحاور يستخدم 3 قنوات فقط، ودورة محورية تستخدم 2.
بالنسبة لأنظمة FANUC 16i و 18i و 21i ، والتي هي منصات الاستخدام الأكثر شيوعًا لهذه البطاقة ، 3 محاور (X ، Y ، Z على مركز معالجة) و 4 محاور (X ، Y ،Z بالإضافة إلى محور دوار أو محور تغذية رابع) هي تكوينات نموذجية. The card provides the servo command bandwidth and feedback processing for all active channels simultaneously — the FSSB serial update cycle runs fast enough that all axes receive their position commands at the CNC's interpolation cycle rate.
مركز معالجة ذو أربعة محاور:يستخدم مركز معالجة رأسي مع X و Y و Z و محور دوري الرابع A20B-3300-0030 للتحكم في جميع المحاور الأربعة عبر حلقة واحدة من الألياف FSSB.البطاقة تتعامل مع أمر سيرفو وردود الفعل لجميع المحاور في وقت واحد في معدل التداخل CNC.
استبدال بطاقة الخدمة على سلسلة 16i:مركز FANUC 16i لمعالجة الحاسب الآلي يقوم بتطوير المحور بعد إنذارات الخطأ على جميع المحاور التي يتم التحكم بها. يتم عزل الخطأ إلى بطاقة A20B-3300-0030 للجهاز التحكم.استبدال البطاقة يعيد تشغيل سيرفو الطبيعي عبر جميع المحاور.
إصلاح صيانة CNC:أثناء إصلاح CNC المقرر على سلسلة 18i للدراجة ، يتم استبدال بطاقة تحكم الخدمة كجزء من تحديث اللوحة لإعادة تعيين عمر المكون على أجهزة التحكم في المحور الحرج.
س1: هل يمكن لـ A20B-3300-0030 التحكم في المحور الخامس أو السادس عندما يتم دمجها مع بطاقة خدمة ثانية؟
تدعم بعض تكوينات CNC من سلسلة FANUC i قناتين FSSB من بطاقتين لتحكم الخدمة لتوسيع سعة المحور إلى ما وراء 4 محاور.ما إذا كان هذا التكوين مدعوم يعتمد على نموذج CNC محدد، نسخة اللوحة الأم، وخيار برنامج CNC. يوفر A20B-3300-0030 ما يصل إلى 4 محاور على قناة FSSB واحدة.راجع دليل تثبيت FANUC سلسلة i لنموذج CNC المعمول به.
س2: ما هي أنواع مكبرات الخدمة التي تتصل بـ A20B-3300-0030 عبر FSSB؟
تتصل واجهة FSSB بوحدات مكبرات الخدمة من سلسلة Alpha i و Beta i من FANUC التي تتضمن منفذ إدخال FSSB.لا يتم توصيل المكبرات التي تستخدم واجهات من النوع A أو B (الموازية التناظرية / الرقمية) إلى FSSBتأكد من أن المضخات الخدمية المثبتة لديها موصلات من نوع FSSB قبل تركيب A20B-3300-0030.
س3: هل هناك معايير CNC لإعادة تكوين بعد استبدال A20B-3300-0030؟
A20B-3300-0030 هي بطاقة أجهزة لا تخزن معايير CNC. جميع معايير الخدمة (تعيين المحور ، مكاسب الحلقة ، نوع المشفر ،يتم الاحتفاظ بها في ذاكرة المعلمات الرئيسية CNCبعد تركيب بطاقة استبدال، يجب أن CNC تشغيل وإعادة تأسيس الاتصال FSSB تلقائيًا، باستخدام مجموعة المعايير الحالية. إذا استمر إنذارات الاتصال FSSB،التحقق من اتصال الألياف وإعدادات معايير FSSB في جدول معايير servo CNC.
السؤال 4: هل A20B-3300-0030 محدد للنموذج A، وماذا يعني النموذج A؟
تم إنتاج سلسلة FANUC i في أجيال متعددة من الأجهزة Model A ومراجعات Model B في وقت لاحق. يشير النموذج A إلى أجهزة CNC من الجيل الأول من سلسلة i.A20B-3300-0030 هي بطاقة تحكم الخدمة للوحات الأم نموذج أ من 15i، 16i ، 18i ، 20i ، و 21i سلسلة. تستخدم أجهزة Model B في وقت لاحق موصلات مختلفة لللوحة الأم وأرقام أجزاء بطاقة الخدمة المختلفة.تحقق من الجيل الأجهزة من CNC من لوحة اسم وحدة التحكم قبل الطلب.
س5: ما هي علامات فشل A20B-3300-0030 مقارنة بفشل مكبر الخدمة؟
بطاقة التحكم الخدمي الفاشلة عادة ما تولد إنذارات الاتصال FSSB عبر محاور متعددة في وقت واحد بما أن البطاقة هي مصدر FSSB الوحيد لجميع المحاور المتصلة.مكبر الفشل عادة ما يؤثر على محور واحد فقط في وقت واحد، مع إنذارات محددة للمحور. إذا دخلت جميع المحاور في حالة إنذار في نفس الوقت مع رموز ذات صلة بـ FSSB ، فإن بطاقة تحكم الخدمة هي أول مرشح للتحقيق.إنذارات المحور الواحد عادة ما تشير إلى مكبر أو محرك لهذا المحور المحدد.
