| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0070 |

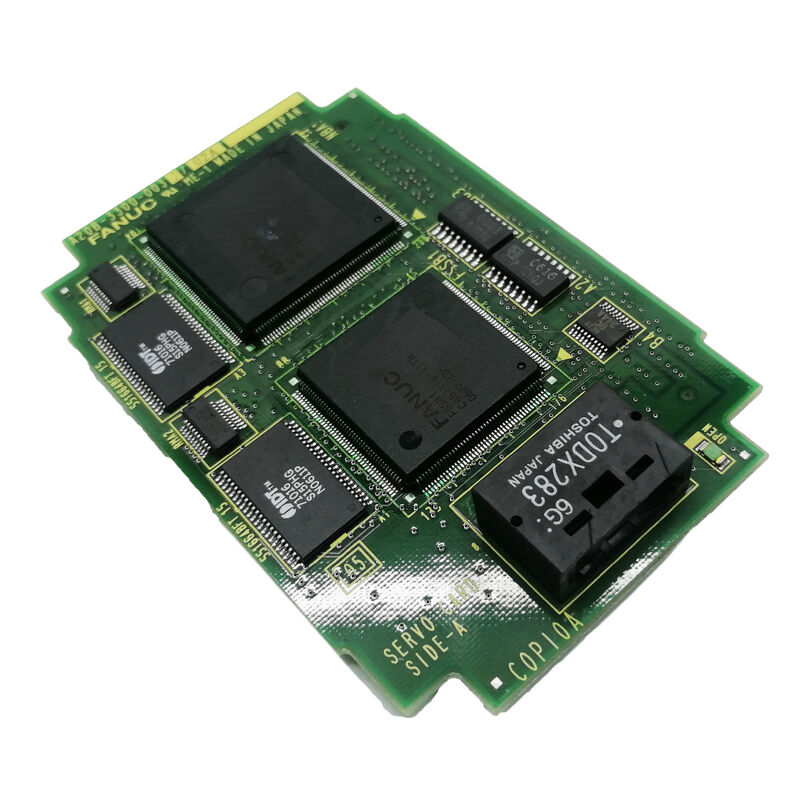

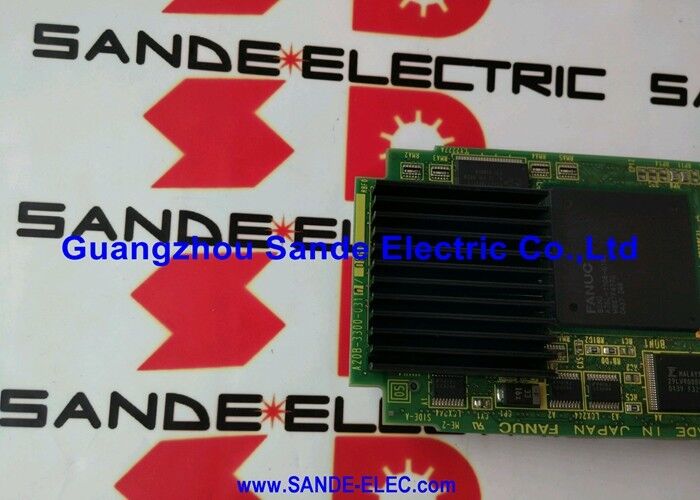

يحمل الطراز A20B-3300-0070 معالج Intel 486DX2 كوحدة معالجة مركزية. يستخدم 486DX2 تقنية مضاعفة الساعة: يعمل النواة الداخلية للمعالج بسرعة 66 ميجاهرتز بينما تعمل واجهة الناقل الخارجية بسرعة 33 ميجاهرتز. يعكس التعيين "DX2" هذه المضاعفة - DX هو متغير 486 المجهز بنقطة عائمة ويشير 2 إلى مضاعف الساعة الداخلية 2 ×.
في سياق CNC، يمثل 66 ميجاهرتز قدرة معالجة كبيرة لتوليد CNC الذي تعمل فيه هذه البطاقة. تعمل مهام CNC في الوقت الفعلي - حسابات الاستيفاء، وإغلاق حلقة المؤازرة، والنظرة المستقبلية لكتلة البرنامج، وتنفيذ سلم PMC - على نواة وحدة المعالجة المركزية هذه. يوفر معدل الساعة البالغ 66 ميجاهرتز مساحة كافية لتنفيذ هذه المهام ضمن المواعيد النهائية الضيقة في الوقت الفعلي التي يفرضها CNC.
| المعلمة | قيمة |
|---|---|
| المعالج | إنتل 486DX2 |
| سرعة الساعة | 66 ميجا هرتز (2 × داخلي) |
| متناسق | فانوك F20i / F21i / 16i / 18i / 21i |
| واجهات الذاكرة | سرام، درام، فلاش |
| تثبيت | قم بتوصيله باللوحة الرئيسية لسلسلة i |
| جيل | الجيل الأول موديل أ |
يدعم A20B-3300-0070 ثلاثة أنواع من واجهات الذاكرة، كل منها يخدم وظيفة مختلفة في نظام CNC:
فلاش (من - ذاكرة فلاش للقراءة فقط):يخزن برنامج نظام CNC، ومعلمات المؤازرة، وبرامج التشغيل الآلي في شكل غير متطاير. يحتفظ الفلاش بمحتوياته إلى أجل غير مسمى بدون طاقة. هذه هي طبقة التخزين طويلة المدى — صورة نظام CNC التي تستعيد التشغيل بعد تدوير الطاقة.
سرام:تقوم ذاكرة الوصول العشوائي الثابتة المدعومة بالبطارية بتخزين البرامج والمعلمات التي يقوم المشغل بتعديلها أثناء التشغيل العادي للماكينة - إزاحات العمل، وإزاحات الأدوات، ومعلمات الماكينة، والبيانات المسجلة أثناء الإعداد. يحتاج SRAM إلى بطارية احتياطية للاحتفاظ بالبيانات أثناء انقطاع التيار الكهربائي. يعد الوصول إلى SRAM سريعًا ويسمح لـ CNC بقراءة هذه الإعدادات وكتابتها بسرعة أثناء التشغيل.
درهم:توفر ذاكرة الوصول العشوائي الديناميكية ذاكرة العمل الرئيسية لتنفيذ البرنامج النشط لوحدة المعالجة المركزية - المخزن المؤقت حيث يتم تشغيل كتل البرامج ونتائج العمليات الحسابية وحالة تنفيذ نظام التشغيل أثناء التشغيل. تعتبر ذاكرة الوصول العشوائي الديناميكية (DRAM) متقلبة ولا تتطلب بطارية احتياطية لأنه يتم إعادة تحميل محتوياتها عند كل عملية تشغيل من الفلاش وSRAM.
خطأ في وحدة المعالجة المركزية باستخدام الحاسب الآلي:فشل مركز المعالجة من السلسلة 16i في إكمال تسلسل التمهيد الخاص به، مما يعرض إنذارًا متعلقًا بوحدة المعالجة المركزية (CPU). بعد استبعاد مشكلات وحدة الذاكرة، تم تحديد بطاقة وحدة المعالجة المركزية A20B-3300-0070 على أنها المكون الفاشل. يستعيد الاستبدال بدء التشغيل والتشغيل العادي لـ CNC.
استعادة وحدة التحكم F21i:تتم استعادة وحدة F21i CNC المزودة بمعالج معطل عن طريق تركيب A20B-3300-0070 الذي تم اختباره. يقوم CNC بإعادة تحميل برنامج النظام الخاص به من الفلاش ويستأنف التشغيل العادي مع مجموعة المعلمات السابقة.
ورشة عمل وحدة المعالجة المركزية الاحتياطية:يحتفظ قسم صيانة الأدوات الآلية بـ A20B-3300-0070 بمثابة ورشة عمل احتياطية لوحدات CNC من السلسلة i، مما يتيح الاستبدال السريع لوحدة المعالجة المركزية على أي 16i أو 18i أو 21i CNC في مصنعهم دون انتظار شراء المكونات.
س1: هل يعمل الطراز A20B-3300-0070 في كافة أنظمة 16i و18i و21i، أم أنه يعمل فقط على مراجعات الأجهزة المحددة؟
تم تأكيد A20B-3300-0070 لأجهزة الجيل الأول من الطراز A. تستخدم مراجعات الأجهزة اللاحقة لسلسلة 16i/18i/21i اللوحات الرئيسية المحدثة التي قد تتطلب إصدارات مختلفة من بطاقة وحدة المعالجة المركزية. تحقق من إنشاء أجهزة CNC المستهدفة من شاشة معلومات النظام (قائمة التشخيص) قبل التركيب. تحدد تسمية البطاقة F20i/F21i في وصف المنتج جيل FANUC Series 20/21 باعتباره الهدف الأساسي، مع توافق 16i و18i كتطبيقات مشتركة مؤكدة.
س2: هل يتم الاحتفاظ بمعلمات CNC عند استبدال بطاقة وحدة المعالجة المركزية A20B-3300-0070؟
يتم تخزين معلمات CNC في SRAM (المدعومة بالبطارية) وذاكرة Flash على اللوحة الرئيسية ووحدات الذاكرة - وليس على بطاقة وحدة المعالجة المركزية نفسها. لا يؤدي استبدال بطاقة وحدة المعالجة المركزية إلى حذف معلمات CNC طالما أن بطارية SRAM سليمة وتبقى وحدات الفلاش مثبتة. ومع ذلك، قم دائمًا بإجراء نسخة احتياطية كاملة للمعلمات قبل أي استبدال للوحة. إذا فشل النظام في التمهيد بعد استبدال وحدة المعالجة المركزية، فقد يلزم استعادة المعلمات وبرامج CNC من وسائط النسخ الاحتياطي.
س3: ما هي أهمية أداء المعالج 486DX2 لتطبيقات CNC؟
بالنسبة لمهام CNC التي يتعامل معها هذا المعالج - الاستيفاء، وإغلاق حلقة المؤازرة بمعدلات أقل من مللي ثانية، وتنفيذ برنامج PMC، والتخزين المؤقت للتطلع إلى الأمام - يوفر 66 ميجا هرتز عرض النطاق الترددي الحسابي المطلوب لتحديد الخطوط بسلاسة متعددة المحاور والآلات ذات معدل التغذية العالي. تعمل وحدة النقطة العائمة المدمجة (FPU) في DX2 على تسريع العمليات الحسابية المثلثية في الاستيفاء الدائري والحلزوني. بالنسبة إلى توليد الأدوات الآلية التي تخدمها أنظمة CNC هذه، فإن أداء 486DX2 يتوافق جيدًا مع متطلبات CNC في الوقت الفعلي.
س4: هل يمكن ترقية A20B-3300-0070 إلى معالج أسرع؟
لا، لقد تم تصميم بطاقة وحدة المعالجة المركزية وفقًا للتوقيت المحدد وواجهة الناقل ومستويات الإشارة الخاصة بمعالج Intel 486DX2. يتطلب تركيب نوع معالج مختلف — Pentium أو 486DX4 أو أي معالج آخر — بطاقة وحدة معالجة مركزية مختلفة مصممة لبنية ناقل هذا المعالج. يتم تنفيذ ترقيات المعالج في أنظمة FANUC CNC عن طريق استبدال بطاقة وحدة المعالجة المركزية الكاملة ببطاقة جيل أعلى، وليس عن طريق تبديل شريحة المعالج.
س 5: كيف يظهر فشل A20B-3300-0070 في CNC؟
تشمل الأعراض النموذجية لفشل بطاقة وحدة المعالجة المركزية ما يلي: فشل CNC في إكمال بدء التشغيل وعرض إنذار وحدة المعالجة المركزية أو النظام؛ يتم تعليق CNC عند نقطة ثابتة في تسلسل التمهيد؛ يعمل جهاز التحكم الرقمي الحاسوبي (CNC) بشكل متقطع، حيث يقوم بتنفيذ بعض المهام بشكل غير صحيح بينما تبدو المهام الأخرى طبيعية؛ أو نجح CNC في بدء التشغيل ولكنه قام بإنشاء أخطاء غير مبررة في تنفيذ البرنامج لا تتوافق مع أخطاء البرنامج الصحيحة. تختلف هذه الأعراض عن فشل وحدة الذاكرة (والتي تتسبب عادةً في ظهور رموز إنذار محددة تتعلق بـ SRAM أو DRAM أو FROM) وتشير بشكل خاص إلى قلب معالجة وحدة المعالجة المركزية (CPU).
