لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-3300-0091 |

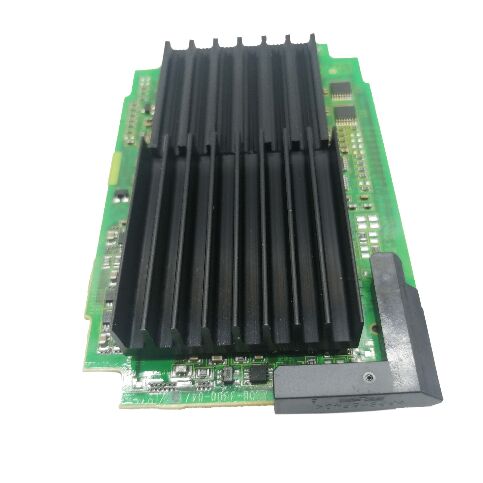

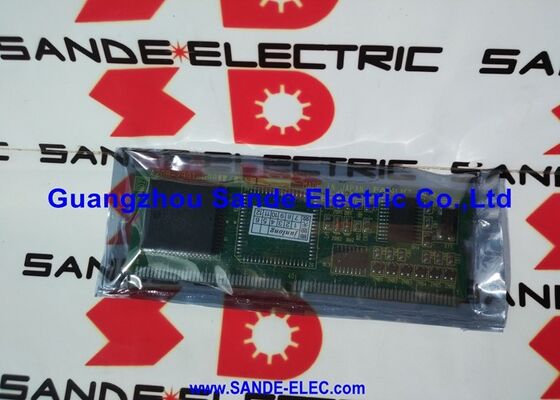

إن FANUC A20B-3300-0091 هي لوحة دوائر مطبوعة مشغل العرض لشاشة LCD أحادية اللون أحادية اللون مقاس 7.2 بوصة في أنظمة CNC من سلسلة i من FANUC.
توجد خلف لوحة LCD داخل محطة المشغل، موصولة بلوحة CPU الرئيسية — متصلة فعليًا بالجزء الخلفي من وحدة LCD/MDI وفي اتصال مباشر مع اللوحة الخلفية التي تربطها بمنطق المعالجة المركزي لوحدة التحكم الرقمي بالحاسوب.
في كل مرة يقرأ فيها المشغل رقم برنامج، أو يتحقق من معلمة، أو يعرض رسالة إنذار، أو يخطو عبر جدول إزاحة على وحدة تحكم من سلسلة i أحادية اللون مقاس 7.2 بوصة، تمر البيانات عبر دوائر توليد الفيديو الخاصة بلوحة الدوائر المطبوعة هذه قبل ظهورها على الشاشة.
يُعد تحديد "الأحرف فقط" هو الميزة الرئيسية التي تميز A20B-3300-0091 عن متغيرات العرض الرسومي في سلسلة A20B-3300. تُنشئ لوحات الدوائر المطبوعة لعرض الأحرف إخراج فيديو باستخدام ذاكرة قراءة فقط للأحرف — جدول بحث يربط رموز ASCII أو رموز الأحرف المماثلة بأنماط البكسل.
ترسل وحدة التحكم الرقمي بالحاسوب رموز الأحرف، وتقوم لوحة العرض بتحويلها إلى أنماط نقاط في دورة مسح LCD.
هذا النهج فعال حسابيًا وينتج نصًا حادًا وقابلًا للقراءة للشاشات الكثيفة بالبيانات التي يستخدمها المشغلون أكثر — أرقام البرامج، والإحداثيات، ورموز الإنذار، وقراءات سرعة المغزل — ولكنه لا يمكنه عرض رسومات نقطية حرة.
تحمل متغيرات العرض الرسومي (الموجودة في شاشات أحادية اللون ملونة أو قادرة على عرض الرسوميات على نفس الأجهزة) دوائر إضافية من فئة GPU لعرض محاكاة مسار الأداة، ورسومات الموجات، وشاشات المساعدة الرسومية.
لا تحمل A20B-3300-0091 هذه الدوائر — وسيحتوي الجهاز المزود بلوحة الدوائر المطبوعة هذه على وحدة تحكم لا تحتوي على شاشة محاكاة رسومية، حتى لو تم تكوين إعدادات خيارات برنامج وحدة التحكم الرقمي بالحاسوب لتمكين الرسوميات.
بالنسبة للمواقع التي يعتمد فيها المشغلون على سير العمل النصي فقط، فإن هذا القيد غير مرئي؛ بالنسبة للأجهزة التي يُتوقع فيها عرض مسار الأداة الرسومي كجزء من التشغيل، يلزم وجود لوحة دوائر مطبوعة عرض رسومية مناسبة بدلاً من ذلك.
| المعلمة | القيمة |
|---|---|
| حجم الشاشة | 7.2 بوصة |
| نوع الشاشة | أحرف أحادية اللون (بدون رسوميات) |
| السلاسل المتوافقة | 16i، 18i، 21i |
| موضع اللوحة | الجزء الخلفي من وحدة LCD/MDI، على لوحة CPU الرئيسية |
| الواجهة | موصل لوحة خلفية |
| الحالة | قطعة غيار متوقفة |
| الأصل | اليابان |
قدمت سلسلة FANUC i (16i، 18i، 21i) للمشغلين مجموعة من خيارات العرض في وقت شراء الجهاز، وعكست لوحة الدوائر المطبوعة للعرض المثبتة في المصنع مستوى الخيار الذي تم شراؤه.
في الطرف الأدنى: شاشة أحرف أحادية اللون مقاس 7.2 بوصة — A20B-3300-0091. بالانتقال للأعلى: شاشة رسومية أحادية اللون مقاس 7.2 بوصة (تضيف محاكاة مسار الأداة وتشخيصات رسومية).
في الأعلى: شاشة ملونة مقاس 9 بوصة أو 10.4 بوصة (رسوميات ملونة كاملة، أعلى دقة).
يتطلب كل مستوى لوحة دوائر مطبوعة عرض مختلفة على لوحة CPU الرئيسية، وهذه اللوحات غير قابلة للتبديل — يجب أن تتطابق لوحة LCD، ولوحة دوائر العرض المطبوعة، وإعدادات خيارات عرض برنامج وحدة التحكم الرقمي بالحاسوب جميعها.
قد تحتوي أداة الآلة التي تم شراؤها مع خيار عرض الأحرف فقط على خيارات برامج إضافية (خيار رسومي، DNC2، إلخ) غير نشطة في التكوين المثبت. تغيير أجهزة العرض من الأحرف إلى الرسوميات — استبدال A20B-3300-0091 بلوحة دوائر مطبوعة رسومية مناسبة — لا ينشط ميزات برامج الرسوميات تلقائيًا. يجب أيضًا تحديث إعدادات بايت الخيارات لوحدة التحكم الرقمي بالحاسوب، وربما تسجيل خيارات وحدة FROM، مما يتطلب عادةً تدخل FANUC أو مفتاح خيار مناسب.
يدعم عرض الأحرف كل ما يحتاجه المشغل لعمليات تشغيل آلات CNC اليومية:
اختيار البرنامج ومحتواه: أرقام برامج الأجزاء (تنسيق Oxxxx)، وكتل البرنامج (رموز G، M، T كنص)، وقوائم دليل البرنامج.
عرض الموضع: إحداثيات الآلة، وإحداثيات قطعة العمل، والسفر المتبقي — يتم تحديثها كل دورة مسح لوحدة التحكم الرقمي بالحاسوب، وتظهر كنص رقمي.
عرض الإنذارات والرسائل: إنذارات النظام (إنذارات PS، إنذارات SV، إنذارات OT) مع رقم الإنذار ووصف نصي، ورسائل المشغل المكتوبة في سلم PMC.
شاشات المعلمات: جميع معلمات وحدة التحكم الرقمي بالحاسوب (مرقمة من 0 إلى 9999+) معروضة كقيم رقمية مع أرقام المعلمات، ويمكن التنقل فيها عبر لوحة مفاتيح MDI.
عرض الإزاحة: إزاحات هندسة الأداة، وإزاحات التآكل، وإزاحات إحداثيات العمل — جميعها جداول رقمية تُقرأ مباشرة من ذاكرة الإزاحة.
شاشات التشخيص والمحرك المؤازر: قيم مقياس حمل المحرك المؤازر، وسرعة المغزل، وبيانات التشخيص في شكل رقمي.
لا يتطلب أي من هذه رسومات نقطية.
يبلغ المشغلون الذين عملوا على وحدات تحكم FANUC أحادية الأحرف باستمرار عن عدم وجود قيود عملية في سير العمل لعمليات الخراطة والطحن والصقل القياسية.
س 1: ما هي الأعراض المرئية على لوحة المشغل التي تشير إلى فشل لوحة الدوائر المطبوعة A20B-3300-0091، بدلاً من لوحة LCD نفسها؟
التشخيص الرئيسي هو ما إذا كان ضوء خلفية LCD مضاءً. إذا أضاءت الإضاءة الخلفية (تضيء اللوحة) ولكن لم تظهر أي أحرف، فمن المحتمل أن تكون لوحة دوائر العرض هي السبب — لوحة LCD والمحول الخاص بها يعملان، ولكن إشارة الفيديو من لوحة دوائر العرض مفقودة أو تالفة.
إذا كانت الإضاءة الخلفية مطفأة تمامًا، فمن المرجح أن يكون سبب ذلك هو فشل محول الإضاءة الخلفية أو دائرة طاقة لوحة LCD.
مؤشرات أخرى لفشل لوحة دوائر العرض: أحرف مشوشة أو معروضة جزئيًا (بعض الصفوف صحيحة، والبعض الآخر مشوش)، شاشة فارغة مع تشغيل الإضاءة الخلفية، أو نمط ثابت لا يتم تحديثه عند الضغط على مفاتيح MDI. قم بتبديل اللوحة بوحدة معروفة بأنها جيدة للتأكيد.
س 2: هل يمكن ترقية الجهاز حاليًا الذي يحتوي على A20B-3300-0091 (عرض الأحرف) إلى عرض رسومي عن طريق استبدال لوحة الدوائر المطبوعة هذه؟
من الناحية المادية، نعم — لوحة دوائر العرض الرسومية لنفس حجم الشاشة تناسب نفس فتحة اللوحة الخلفية.
من الناحية الوظيفية، يتطلب الترقية أيضًا تنشيط خيار عرض وحدة التحكم الرقمي بالحاسوب في برنامج النظام (وحدة FROM)، وهي عملية تسجيل خيارات تتحكم فيها FANUC من خلال نظام مفاتيح الخيارات الخاص بها.
لوحة دوائر العرض الرسومية وحدها، المثبتة على جهاز لا يحتوي على خيار الرسوميات مسجل في نظامه، لن تنتج إخراج رسومي.
إذا تم طلب الجهاز في الأصل بدون خيار الرسوميات، فإن استعادة عرض الأحرف باستخدام بديل مطابق لـ A20B-3300-0091 هو المسار المباشر.
إذا كانت هناك حاجة لترقية رسومية حقيقية، فيجب معالجة تسجيل الخيارات من خلال FANUC أو مصدر معتمد من FANUC.
س 3: هل A20B-3300-0091 قابلة للتبديل مع لوحات دوائر العرض الأخرى من سلسلة A20B-3300 لشاشة أحادية اللون مقاس 7.2 بوصة؟
ليس مباشرة — ضمن سلسلة A20B-3300، تختلف المتغيرات في بروتوكول واجهة العرض الخاص بها، ومعالجة الدقة، وتوافق الخيارات.
تحتوي لوحة دوائر مطبوعة أحادية اللون مقاس 7.2 بوصة قادرة على عرض الرسوميات (مثل A20B-3300-0154 أو غيرها) على دوائر مختلفة ولا يمكن أن تحل محل A20B-3300-0091 أحادية الأحرف بدون إعدادات خيارات البرامج المقابلة.
ضمن متغيرات الأحرف فقط، يجب التحقق من أرقام الأجزاء ذات الصلة الوثيقة (التي تشترك في نفس بنية لاحقة -3300-00xx) مقابل لوحة CPU الرئيسية وإصدار البرنامج للجهاز المحدد قبل الاستبدال.
يؤكد استشارة دليل اتصال لوحة مشغل FANUC (B-63003EN أو ما يعادله للسلسلة المحددة) أو وثائق الأسلاك الخاصة بباني أداة الآلة أي متغير لوحة دوائر عرض هو الصحيح.
س 4: هل تحتفظ A20B-3300-0091 بأي بيانات خاصة بالجهاز (معلمات، برامج) يجب حفظها قبل الإزالة؟
لا. لوحة دوائر العرض هي جهاز إخراج فيديو عديم الحالة — لا تحمل أي بيانات مستخدم، ولا معلمات جهاز، ولا تخزين برامج. إنها ببساطة تحول البيانات التي تتلقاها من لوحة CPU الرئيسية إلى إشارات فيديو. لا تتطلب إزالتها واستبدالها أي نسخ احتياطي للبيانات خاصة بهذه اللوحة.
ومع ذلك، إذا كانت اللوحة تُستبدل كجزء من استبدال أوسع للوحة CPU الرئيسية، فيجب عمل نسخة احتياطية لجميع معلمات الجهاز والبرامج وبيانات سلم PMC من وحدة التحكم الرقمي بالحاسوب قبل إزعاج اللوحة الرئيسية. استبدال لوحة دوائر العرض نفسها غير مدمر لأي بيانات مخزنة.
س 5: ما هي الاحتياطات اللازمة عند استبدال A20B-3300-0091؟
قم بإيقاف تشغيل الجهاز تمامًا وانتظر حتى يتم تفريغ ناقل التيار المستمر (إذا كانت هناك أي مضخمات مغزل أو محركات مؤازرة متصلة) قبل فتح لوحة المشغل. يتم الوصول إلى لوحة دوائر العرض من الجزء الخلفي لوحدة LCD/MDI — عادةً عن طريق إزالة الغطاء الخلفي لهيكل لوحة التحكم.
تتصل لوحة الدوائر المطبوعة عبر موصل حافة لوحة خلفية وقد تكون مثبتة ببرغي واحد أو برغيين. احتياطات ESD (حزام معصم مضاد للكهرباء الساكنة، حصيرة مضادة للكهرباء الساكنة) ضرورية عند التعامل مع اللوحة.
تأكد من تطابق جميع اتجاهات الموصلات قبل تركيب اللوحة البديلة — يمكن أن يؤدي التركيب غير الصحيح على اللوحة الخلفية إلى إتلاف دبابيس الموصل. قم بتشغيل الجهاز وتأكيد وظائف عرض الأحرف قبل إغلاق اللوحة.
