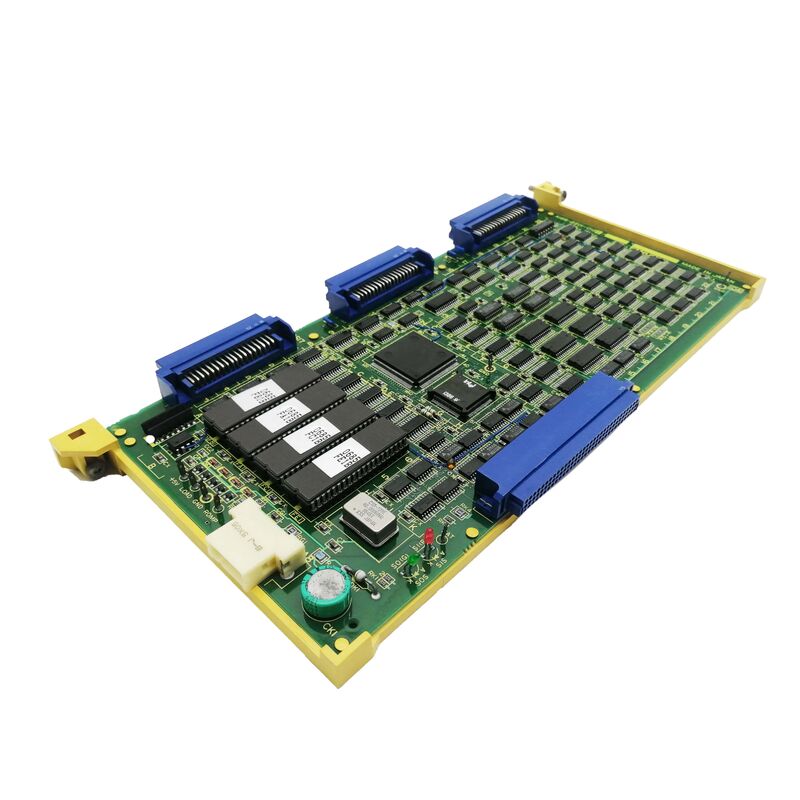

A16B-2200-0370 Fanuc لوحة PCB A16B22000370 AI6B-22OO-O37O

A16B-2200-0370 FANUC 32 بت 5/6th محور PCB سلسلة 0-C (صفر-C) التحكم / توسيع محورين / A16B-2200 سلسلة

صفر-C ‬ CNC المدمجة من FANUC وحدات محورها

يشير "Zero C Control" في وصف المنتج إلى FANUC Series 0-C FANUC CNC المدمجة التي يتم تسويقها تحت اسم "Zero".الاقتصادية CNC قوية في وقتها ولكن مع حدود محددة في عدد المحاور. يؤيد التكوين القياسي لسلسلة 0-C ما يصل إلى 4 محاور إدارة خاضعة للسيطرة. بالنسبة لمعظم أدوات آلة CNC في حقبة السلسلة 0-C ، كانت 4 محاور كافية:

• محرك التشغيل الآلي: Z و X = محورين (القياسية) ، تصل إلى 4 مع محور C و محور Y
• مركز التصنيع CNC: X، Y، Z = 3 محورات (معياري) ، تصل إلى 4 مع طاولة دوارة ولكن بعض الآلات تتطلب أكثر. عندما تحتاج سلسلة 0-C CNC إلى محور 5 و 6مركز معالجة ذو محورين دواريين، أو آلة ذات غرض خاص، A16B-2200-0370 قدمت مسار الأجهزة إلى هذا العدد الموسع للمحور.

المعلومات الرئيسية عن المنتج

التطبيقات التي تتطلب المحورين الخامس والسادس في السلسلة 0-C

أنواع الآلات التي تحتاج إلى A16B-2200-0370:

محولات CNC ذات برجين:يحتوي مركز الدوران ذو البرج المزدوج على اثنين من مجموعات البرج المستقلة ، لكل منها حركة Z و X الخاصة به. يتعامل اللوحة الرئيسية مع البرج الأساسي (Z1 ، X1 كحواف 1 و 2).A16B-2200-0370 يضيف محاور البرج الثاني (Z2، X2 كما المحاور 5 و 6).

مراكز معالجة CNC مع تكوينات المحور 4 + 2:مركز معالجة مع 3 محاور خطية أساسية (X، Y،Z) و 1 محور الدوران الأساسي يمكن أن تضيف 2 محورات خدمة أخرى محور الدوران الثاني ووظيفة خدمة مساعدة.

آلات متعددة المحاور للأغراض الخاصة:خطوط النقل ، أنظمة المعالجة متعددة المحطات ، أو آلات الأتمتة المصممة خصيصًا التي يتم التحكم بها بواسطة سلسلة 0-C CNC قد تحتاج إلى أكثر من 4 محاور إدارة لتسلسل مكملاتها الميكانيكية الكاملة.

سيناريوهات التطبيق

خطأ لوحة التوسع في محور الدوارة 0-C من برج مزدوج:تعمل محولات CNC من سلسلة FANUC 0-C ذات البرجين على تطوير إنذارات خدمة على محاور البرج الثاني (5 و 6). تعمل المحاور الأساسية بشكل طبيعي. تم تحديد A16B-2200-0370 على أنها العيب.استبدال يعيد وظيفة المحورين الخامس والسادس.صيانة لوحة المحور المركزي للآلات:يتم إجراء صيانة لوحة التحكم في مركز التصنيع من سلسلة 0-C مع 6 محاور محكومة. يتم استبدال A16B-2200-0370 كجزء من تجديد شامل لنظام التحكم في المحور.

الأسئلة الشائعة

س1: هل A16B-2200-0370 يحل محل لوحة وحدة المعالجة المركزية الرئيسية، أم يتم تثبيتها بجانبها؟

A16B-2200-0370 هو لوحة توسيع مثبتة جنبا إلى جنب مع لوحة وحدة المعالجة المركزية الرئيسية من السلسلة 0-C وليس بديلا. يستمر اللوحة الرئيسية في التعامل مع المحاور 1 4 بالإضافة إلى الغزل.A16B-2200-0370 يضيف المعالجة للمحاور 5 و 6 في فتحة مخصصة أو موقف الاتصال على البنية الخيارية اللوحة الرئيسيةيجب أن تكون كلا اللوحين فعالة للنظام 6 محور كامل للعمل.

السؤال 2: هل يمكن لجهاز CNC من سلسلة 0-C مع A16B-2200-0370 أن يعمل في وضع 4 محاور إذا فشل لوحة التوسع؟

عندما A16B-2200-0370 فشل، المحورين الخامس والسادس توليد إنذارات.ما إذا كان CNC يمكن أن تستمر في العمل على أول 4 محاور تعتمد على تكوين السلامة للجهاز بعض الآلات تتطلب جميع المحاور المهيأة لتكون سليمة قبل السماح بالعملتأكيد من سلوك برنامج PMC للآلة ما إذا كان وضع 4 محاور متدهور ممكنًا.

السؤال 3: هل A16B-2200-0370 محددة لسلسلة 0-C أو تستخدم أيضا في السلسلة 0-D؟

يحدد الوصف صراحة "لسيطرة صفر C" سلسلة 0-C. سلسلة 0-D هي جيل مختلف من الأجهزة مع بنية توسيع المحور الخاصة بها.تأكيد من وثائق الأجهزة المعمول بها قبل تركيب A16B-2200-0370 في نظام سلسلة 0-D.

السؤال 4: هل يتطلب استبدال A16B-2200-0370 إعادة إدخال معايير الخدمة للمحاورين 5 و 6؟

لا. تعيينات الخدمة لجميع المحاور الستة بما في ذلك المحاور 5 و 6 تقع في SRAM الرئيسي لـ CNC. بعد تركيب A16B-2200-0370 البديل ،CNC يعيد تطبيق المعلمات القائمة على قنوات المحور 5 و 6التحقق من استجابة الخدمة الصحيحة على كل من محاور التوسع قبل العودة إلى الإنتاج.
