| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

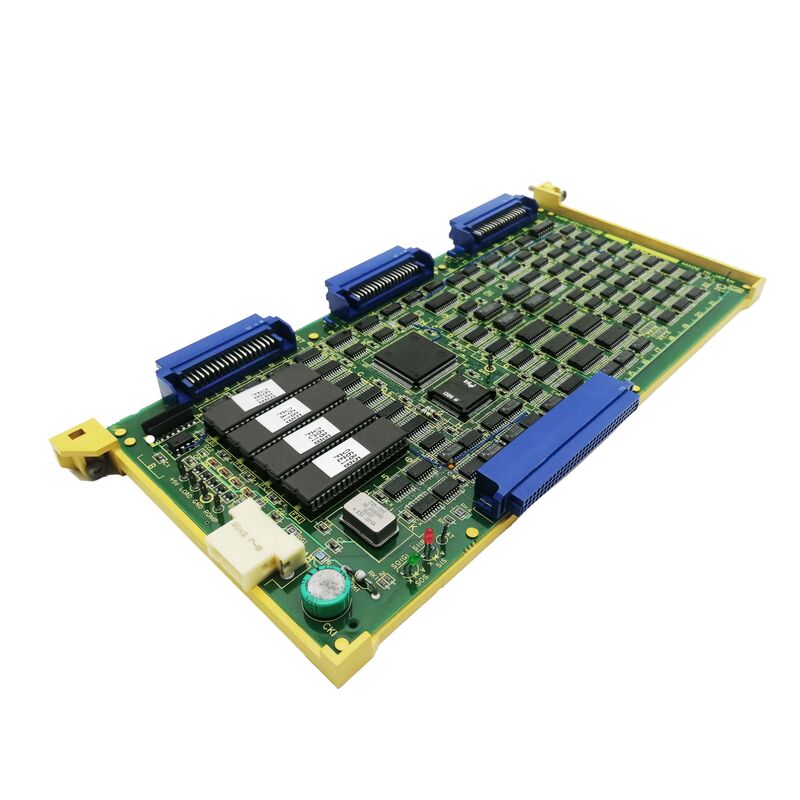

| رقم الموديل | A16B-2200-0391 |
يحمل A16B-2200-0391 تسمية "PULCO" - وهو تدوين مكثف لـ Pulse Coder، يحدد نوع واجهة التشفير. وهذا يضعها في فئة بطاقة المحور الأكثر تقدمًا لمنصة Series 0-C.
يؤكد جدول الأجهزة من السلسلة 0-C الخاص بشركة KFAS LLC تطور بطاقة المحور:
| سبورة | محاور | واجهة | جيل |
|---|---|---|---|
| A16B-2200-0221 | 2 | 16 بت | سابقًا |
| A16B-2200-0361 | 2 | 32 بت | منتصف |
| A16B-2200-0391 | 2 | برنامج تشفير النبض التسلسلي | أحدث |
| A16B-2200-0220 | 3/4 | 16 بت | سابقًا |
| A16B-2200-0360 | 3/4 | 32 بت | منتصف |
| A16B-2200-0390 | 3/4 | برنامج تشفير النبض التسلسلي | أحدث |
A16B-2200-0391 هو جيل Pulse Coder التسلسلي للتكوينات ذات المحورين - بطاقة المحور الأكثر قدرة في عائلة 0-C للآلات ذات المحورين.
| المعلمة | قيمة |
|---|---|
| عدد المحاور | 2 (تكوين المحور 1/2) |
| واجهة التشفير | برنامج تشفير النبض التسلسلي |
| واجهة المؤازرة | النوع أ |
| محركات الأقراص المتوافقة | مكبرات الصوت المؤازرة من سلسلة ألفا |
| CNC | السلسلة 0-C، 0-D، 0-F |
| تكوين المغزل | أوت-C، أوت-د، أوت-F |
| ضمان | 12 شهرًا (إلكترونيات CNC) |
تؤكد شركة CNC Electronics: "هذا المحور من النوع A عبارة عن واجهات مؤازرة لمكبرات الصوت المؤازرة من سلسلة ALPHA." قدمت سلسلة Alpha محركات مبرمجة نبضية تسلسلية لإنتاج آلات CNC.
يرسل برنامج Serial Pulse Coder بيانات الموقع كرسالة رقمية تسلسلية - ليحل محل أسلاك الإشارة المتوازية لأنواع التشفير الأقدم. وهذا يوفر دقة أعلى ونقل إشارة أنظف مقارنة بالواجهات التناظرية أو المتوازية ذات 16 بت لبطاقات المحور السابقة.
يحدد "النوع أ" بروتوكول الاتصال المؤازر الذي يتصل بمحركات الأقراص المؤازرة من سلسلة Alpha - وهو معيار واجهة ما قبل FSSB (ما قبل الألياف الضوئية).
سلسلة 0-C مخرطة CNC ذات محورين:تعمل المحاور Z وX للمخرطة CNC من سلسلة FANUC 0-C على تطوير إنذارات تشفير نبضي تسلسلي. تم تحديد A16B-2200-0391. يستعيد الاستبدال ردود الفعل على الموضع التسلسلي ثنائي المحور.
ترقية تحديث محرك الأقراص 0-C:تتم ترقية سلسلة 0-C CNC التي تستخدم بطاقة محور قديمة (A16B-2200-0221) إلى A16B-2200-0391 عند تثبيت محركات أقراص Alpha المؤازرة.
س1: ما الفرق بين A16B-2200-0391 (PULCO) وA16B-2200-0361 (بطاقة المحور 32 بت)؟
كلاهما يخدم تكوينات ذات محورين على السلسلة 0-C CNC. يستخدم A16B-2200-0361 واجهة 32 بت لأجهزة تشفير الجيل السابق. يستخدم A16B-2200-0391 واجهة Serial Pulse Coder الخاصة بمحركات سيرفو من سلسلة Alpha. يتم مطابقة الاثنين مع أجيال مختلفة من محركات الأقراص المؤازرة ولا يمكن استبدالهما.
س2: هل يخدم A16B-2200-0391 الأجهزة ذات المحورين فقط؟
تم تكوين A16B-2200-0391 لمحور واحد أو محورين. تصفها شركة CNC Electronics بأنها "لوحة ذات محور تسلسلي من 1 إلى 2". بالنسبة للآلات ذات المحاور 3/4 التي تستخدم Serial Pulse Coder، فإن اللوحة المقابلة هي A16B-2200-0390.
س 3: ماذا يعني توافق المغزل OT-C، OT-D، OT-F؟
هذه هي أنواع وحدات التحكم في عمود الدوران المتوفرة للسلسلة 0-C. تؤكد شركة CNC Electronics أن A16B-2200-0391 "تم تصميمه للعمل مع أي واجهات مغزل ومؤازرة OT-C / OT-D / OT-F بما في ذلك التكوينات الرقمية والتسلسلية ونادرًا ما تكون تناظرية."
س 4: هل يتطلب استبدال A16B-2200-0391 إعادة إدخال معلمة المؤازرة؟
لا، توجد معلمات المؤازرة في SRAM الرئيسية لـ CNC. بعد تركيب الاستبدال، يقوم CNC بإعادة تطبيق المعلمات تلقائيًا. تحقق من استجابة المؤازرة الصحيحة على كلا المحورين قبل العودة إلى الإنتاج.
